Особенности и тонкости эксплуатации карбюратора к-131

Неисправности, влияющие на расход топлива

Признаки

Неисправности карбюратора негативно влияют на работу мотора. Признаки неполадок с карбюратором:

• Нестабильная работа ДВС на холостом ходу, или мотор на этих оборотах регулярно глохнет;
• Провалы на средних оборотах;
• При резком нажатии на педаль акселератора двигатель дергается и захлебывается;
• ДВС не развивает больших оборотов;
• Из трубы глушителя идет черный дым;
• Из карбюратора или из выхлопной трубы слышны хлопки и выстрелы;
• Двигатель работает только при полузакрытой воздушной заслонке;
• Мотор «троит» и заливает свечи;
• Двигатель трудно запускается, и только при нажатой педали газа.

Нужно отметить, что практически любая неполадка карбюратора сопровождается повышенным расходом топлива. О допустимой норме здесь не может быть и речи, и при таком расходе стрелка датчика уровня топлива в салоне автомобиля стремительно приближается к нулю даже на скорости 60 км/ч по ровной дороге.

Гарантии нормальной работы карбюратора

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

Статьи о товаре

Эксплуатация карбюраторов

Карбюраторный двигатель отличается от инжекторного не только устройством, но и особенностями работы. В этой статье рассказано о том, что необходимо учесть при эксплуатации двигателя с карбюратором, как его обслуживать, как производить основные регулировки и с какими неполадками чаще всего встречаются владельцы машин с карбюраторными моторами.

— Винт качества — обеспечивает регулировку качества топливно-воздушной смеси, с его помощью изменяется состав смеси (за счет изменения концентрации топлива);

— Винт количества — обеспечивает регулировку количества смеси, поступающей в цилиндры на холостом ходу, с его помощью изменяется количество оборотов двигателя на холостом ходу;

— Винт токсичности — обеспечивает регулировку состава топливно-воздушной смеси за счет изменения количества воздуха, подаваемого в распылитель через главный воздушный жиклер.

В карбюраторах могут производиться и другие регулировки, однако любой карбюратор имеет винты качества и количества — с их помощью устанавливается режим работы двигателя на холостом ходу

Такое внимание холостому ходу двигателя уделяется потому, что этот режим является одним из самых важных, но при этом он крайне нестабилен. Поэтому, если не настроить в карбюраторе систему холостого хода, то автомобиль просто-напросто будет невозможно эксплуатировать — д

Карбюратор: как создать питательную смесь для двигателя

Несмотря на распространение инжекторных систем подачи топлива, на российских дорогах все еще много автомобилей с карбюраторными двигателями, и с этим нужно считаться. О том, что такое карбюратор, зачем он нужен в автомобиле, какое имеет устройство и на каких принципах основана его работа, читайте в этой статье.
юратор, зачем он нужен в автомобиле, какое имеет устройство и на каких принципах основана его работа, читайте в этой статье.

Что такое карбюратор

Пары бензина легко воспламеняются от любой искры, однако для нормальной работы двигателя необходимо создать горючую смесь с оптимальным соотношением количества топлива и воздуха — эту задачу и решает карбюратор. Именно карбюратор стал первым устройством, которое использовалось в ДВС для создания топливно-воздушной смеси. И только в наше время карбюраторы в автомобильных двигателях практически полностью вытеснены инжекторами (хотя простые маломощные моторы, в том числе и мотоциклетные, все еще остаются карбюраторными).

Слово «карбюратор» хорошо отражает назначение этого устройства: оно происходит от французского «carburation» — «смешивание». В карбюраторе происходит смешивание воздуха и бензина, и получившаяся топливно-воздушная горючая смесь направляется во впускной коллектор двигателя.

Все статьи

Тюнинг карбюратора к 131 своими руками

Модернизируя карбюратор к131, можно удалить экономайзер принудительного холостого хода. Вместо пневмоклапана следует установить пробку с резиновым кольцом. Чтобы исключить дизелинг в момент отключения зажигания, применяется клапан с электромагнитом от карбюратора Солекс. При его установке надо проделать следующие операции:

• выкручивается заглушка эмульсионного жиклёра холостого хода;
• выкручивается сам эмульсионный жиклёр холостого хода;
• в снятом жиклёре рассверливается отверстие сечением 0,1 мм, после этого он устанавливается повторно;
• клапан вкручивается в карбюратор;
• к электромагнитному клапану подсоединяется фиолетовый провод от замка зажигания.

После усовершенствования карбюратора к 131 наблюдается приличная экономия топлива.

Регулировка карбюратора к 131. С целью улучшения холостого хода можно своими руками поднять уровень топлива поплавковой камеры до 20 мм. Достигается подобный результат методом подгибания латунных кромок поплавка. При этом следует значительно уменьшить мощность насоса ускорителя. Главное – не допустить провалов педали акселератора. Получаем идеальный холостой ход, прекрасную моторную динамику, безупречное функционирование всех карбюраторных, моторных систем автомобиля.

Советы по обслуживанию

Применять для калиброванных отверстий и прочистки жиклеров металлическую проволоку не рекомендуется, ввиду возможности возникновения неполадок.

Производить промывку карбюратора необходимо с помощью неэтилированного бензина (без примеси свинца). После чего следует продуть деталь баллончиком со сжатым воздухом.

Завертывание и вывертывание жиклеров нужно производить очень аккуратно, чтобы не повредить резьбу. Стоит помнить о том, что у главного топливного жиклера и у топливного жиклера холостого хода разная резьба, хотя внешне они очень схожи.

Устранить проблему из-за вышедшего из строя микровыключателя или электроблока можно путем соединения шлангом двух штуцеров карбюратора, миновав электромагнитный клапан.

В настоящий момент выпускают карбюраторы к131а, которые являются упрощенным вариантом своего собрата и не имеют электромагнитного клапана в системе ЭПХХ.

Находящиеся в настоящее время в эксплуатации малотоннажные и грузопассажирские автомобили ГАЗ и УАЗ оснащены, как правило, двигателями ЗМЗ и УМЗ с рабочим объемом цилиндров 2,445 л. Предусмотрены две основные модификации двигателей, рассчитанные на применение бензина А-76 (АИ-80) с низкой степенью сжатия (6,7. 7,2) и бензина АИ-93 (степень сжатия 8. 8,2). Существуют и другие модификации четырехцилиндровых двигателей ЗМЗ с рабочим объемом от 2,0 до 2,9 л, как с карбюраторными системами питания, так и с впрыском бензина, предназначенные для грузовых и легковых автомобилей, микроавтобусов ГАЗ. Большинство двигателей ЗМЗ и УМЗ с рабочим объемом до 2,5 литров оборудованы карбюраторами АО «ПеКар» К-126Г, К-131, К-151 различных модификаций. Рассмотрим их конструктивные особенности, способы диагностирования и обслуживания.

Карбюраторы указанных выше моделей имеют одну поплавковую камеру. Уплотнение запорных игл осуществляется при помощи эластичных шайб. Запорные иглы располагаются в карбюраторах К-126 и К-131 (рис.1 и 2) в крышке карбюратора, а в карбюраторах К-151 (рис.3) – в верхней части корпуса. Положение уровня топлива определяет момент вступления в работу главной дозирующей системы, расход топлива на различных режимах и, как следствие, основные эксплуатационные качества автомобиля. В частности, при чрезмерном увеличении уровня происходит переобогащение рабочей смеси, приводящее к ухудшению пусковых качеств, забрасыванию свечей конденсатом топлива, повышенному выбросу СО и СН, дымлению, увеличению расхода топлива.

В карбюраторах К-126 и К-131 для проверки уровня имеется окно с риской, обычно в средней части. В карбюраторах К-151 приходится, предварительно подкачав топливо насосом, снимать крышку и, если требуется, регулировать так, чтобы расстояние от плоскости разъема до уровня топлива было не менее 19. 20 мм. При увеличении этого размера свыше 21 мм, как правило, ухудшаются ездовые качества автомобиля. При необходимости увеличения уровня можно, не снимая, приподнять поплавок и лезвием отвертки или ножа отогнуть вверх язычок 62 (рис.3), воздействующий на запорную иглу. Для уменьшения уровня топлива следует отогнуть язычок вниз. После регулировок необходимо проверить уровень и, если потребуется, повторить указанные выше операции. В карбюраторах К-126 и К-131 нужно, сняв крышку и перевернув ее, проделать те же операции. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, в противном случае возможно ее заклинивание из-за перекоса в направляющей.

Неисправности К 88А

Регулировка – дело хорошее, но всех проблем, которые могут случиться с зиловскими карбюраторами, она не устраняет. Время от времени аппарату требуется обслуживание посложнее, а то и настоящий ремонт. Среди неполадок, происходящих с данными узлами, выделяются четыре наиболее часто встречающиеся. Устраняются они сравнительно легко своими силами, без поездки в сервисный центр. К ним относятся:

• В карбюраторе образовался конденсат. Очень распространенная проблема, особенно в последние годы, когда машины, выпущенные в конце ХХ века, изнашиваются все сильнее. Качество топливной смеси резко падает. Причина обычно бывает в том, что в бак залили разбавленный чем-то (например, водой) бензин. Конденсат в карбюраторах К 88А появляется и как результат зимней эксплуатации машины. После работы на морозном воздухе, когда авто загоняют на стоянку, плохой бензин замерзает. Как следствие – образуется конденсат. Чтобы решить проблему, надо сменить топливо.
• Выстрелы или хлопки. В этом случае, причин может быть несколько. Две из них встречаются чаще, чем остальные. Первый вариант – топливо низкого качества. Воздушная смесь оказывается недостаточно обогащенной. Она воспламеняется по частям, из-за чего слышны громкие хлопки в карбюратор. Второй – засоренные жиклеры. Их надо продуть воздушным потоком. Или промыть, использовав специальную жидкость.
• Бензин не поступает. Обычно, это происходит в результате засорения карбюратора механическими загрязнениями. Способ ремонта здесь только один – К 88А надо разобрать и как следует очистить от всего «лишнего». Заодно рекомендуется внимательно осмотреть присоединенные шланги, т.к. иногда проблема кроется именно в них.
• Карбюратор переливает. Эта неисправность распространена достаточно широко. Так получается, если в камеру подается чересчур много бензина. Начать следует с регулировки работы К 88А вращением винта качества смеси. Если это не помогает, возможно, некорректно работают свечи зажигания. Тогда надо купить новые и поставить их вместо имеющихся.

Перечисленные выше неисправности можно исправить самостоятельно. Для всего остального, наверняка, потребуется обратиться к специалисту. Только он сможет выполнить более сложные операции, такие как диагностика, точная регулировка или ремонт. Самому это лучше не делать, т.к. без специальных знаний можно «докрутитьтся» до того, что потребуется замена карбюратора.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители.
У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Этапы экспертизы

Эксперты исследуют материалы дела, обстоятельства и особенности совершенного деяния. Им доступна вся документация, где фиксируются физическое и психическое состояние потерпевшего после преступления.

Эксперт беседует с пострадавшим, спрашивая об нюансах изнасилования, к примеру, об особой жестокости или использовании посторонних предметов. эксперт тщательно осматривает обувь и одежду потерпевшей для обнаружения следов преступников, имеющих отношение к преступлению: нитки, волосы, биологические жидкости. Если такие находятся, то они отправляются для лабораторного исследования.

Эксперт проводит осмотр потерпевшего: состояния и вида половых органов, иных следов изнасилования. Осматривается шея, бедра, лицо, грудь, руки и рот.

Результаты обследования обобщаются и пишется экспертное заключение, подтверждающее или опровергающее факт изнасилования.

Судебно-медицинская экспертиза изнасилования проводится в любом случае при обращении потерпевшей в правоохранительные органы с заявлением.

Сборка карбюратора

Поплавок должен свободно, без заеданий качаться на своей оси, обеспечивая при этом ход иглы не менее 1,5 мм.

Уровень топлива в поплавковой камере карбюратора должен быть на 18,5—21,5 мм ниже верхней плоскости корпуса и соответствовать меткам на корпусе карбюратора, которые видны через смотровые окна.

Для получения правильного уровня в поплавковой камере допускается подгибать кронштейн поплавка.

Диафрагменный механизм должен быть герметичен. Проверка производится на специальном стенде.

При вакууме 1500—1700 мм вод, ст. допускается пропуск воздуха не более трех пузырьков в секунду.

Крышку диафрагменного механизма и крышку рычажного механизма диафрагменного привода нужно пломбировать.

Ось дросселей должна свободно без заеданий вращаться в подшипниках. Зазоры по окружности между заслонками и корпусами не должны превышать:

— для дроссельных заслонок—0,06 мм;

— для воздушных заслонок — 0,2 мм.

При полностью закрытой воздушной заслонке дроссели заслонки должны открываться на 12° не менее от положения их полного открытия.

Полное включение клапана экономайзера должно быть при полностью открытых дросселях.

Испытание

Собранный карбюратор должен быть проверен на отсутствие подтеканий и высоту уровня топлива в поплавковой камере на приборе модели НИИАТ-355.

При избыточном давлении 0,3— 0,32 кГ/см2 для бензина удельного веса 0,720—0,750 г/см3 уровень топлива в поплавковой камере должен быть 20 ± 1 мм до плоскости разъема карбюратора.

Производительность ускорительного насоса должна быть не менее 10 см3 за 10 ходов поршня.

Проверка полного включения клапана экономайзера производится замером: зазора между планкой и гайкой привода экономайзера, расстояния между верхней плоскостью крышки карбюратора и верхней плоскостью планки.

Зазор между планкой и гайкой штока привода экономайзера при положении верхней плоскости планки на расстоянии 13 ± 0,2 мм от верхней плоскости разъема поплавковой камеры должен быть 3 ± 0,2 мм.

Расстояние между верхней разъемной плоскостью крышки карбюратора и верхней плоскостью планки должно быть 21,5 ± 0,2 мм.

Проверка срабатывания диафрагменного механизма пиевмоцентробежного ограничителя оборотов производится на специальном стенде.

Ограничитель оборотов карбюратора при работе с эталонным датчиком должен обеспечивать автоматическое ограничение числа оборотов коленчатого вала двигателя при его работе с воздушным фильтром в пределах:

— по скоростной характеристике — 3200—3400 об/мин;

— на холостом ходу — 3450—3550 об/мин.

Все карбюраторы, выходящие из ремонта, должны быть проверены на двигателе с целью определения их основных рабочих качеств, обеспечивающих:

— легкость пуска двигателя;

— устойчивую работу двигателя на малых оборотах холостого хода;

— отсутствие провалов в работе.

Минимально устойчивые обороты коленчатого вала двигателя при работе на холостом ходу должны быть в пределах 400— 500 об/мин.

При проверке работы двигателя на различных режимах (с нагрузкой и без нагрузки) карбюратор должен обеспечивать плавный без провалов переход с одного режима работы двигателя на другой.

Регулировка карбюратора

Регулировку холостого хода выполняют упорным винтом 1 (рис. 3), ограничивающим закрытие дросселей, и двумя винтами 2, 2, изменяющими состав рабочей смеси, на хорошо прогретом двигателе и при исправной системе зажигания.

Особое внимание должно быть уделено исправности свечей зажигания и правильности зазора в их электродах. При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно

При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно.

Начиная регулировку, следует завернуть винты 2 до отказа, а затем отвернуть на два оборота каждый.

Пустить двигатель и установить винтом 1 такое наименьшее открытие дросселей, при котором двигатель работает вполне устойчиво.

Затем обеднять смесь одним из винтов 2, завертывая его при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с перебоями.

После этого обогащают смесь, вывернув винт 2 на ½ оборота. Проделать те же операции со вторым винтом 2.

Отрегулировав состав смеси, попробовать уменьшить число оборотов холостого хода, вывертывая упорный винт 1 дросселей, после чего снова обеднять смесь обоими винтами поочередно, как указано выше.

Для проверки регулировки холостого хода резко нажать на педаль управления дросселями и резко отпустить ее.

Если двигатель остановится, то число оборотов необходимо увеличить винтом упора дросселей.

Правильно отрегулированный двигатель должен устойчиво работать при 475 — 525 об/мин.

Карбюратор бензинового двигателя ГАЗ-3307

На автомобиле ГАЗ-3307 устанавливается карбюратор К-135. Он является модификацией К-126, имея практически такое же устройство, отличаясь лишь диаметром жиклеров и в отдельных вариантах диффузоров.

Принцип работы К-135

Карбюратор служит для приготовления качественной топливной смеси. Воздушный поток с бензином смешиваются в необходимой пропорции, пропорция задается диаметром диффузоров и жиклеров. Количество смеси зависит также от положения дроссельной заслонки.

Модели карбюратора К135 и К135МУ

Поскольку автомобиль ГАЗ 3307 производился в то время, когда Горьковский автозавод переходил к унификации деталей и узлов, в данном автомобиле используется карбюратор К135 или К135МУ, который так же используется в некоторых других автомобилях.

Пример карбюратора К135 для ГАЗ 3307 Данный карбюратор во многом повторяет своего предшественника — модель К126, отличаясь от него рядом технических моментов — сечениями жиклеров, системой отбора разрежения, а так же куда меньшими возможностями регулировки.

Устройство К-135

Карбюратор имеет стандартное устройство — он имеет две камеры и, соответственно, два дросселя. Они регулируются двумя винтами, что позволяет настраивать качество смеси в карбюраторе (а значит, обороты холостого хода) индивидуально для каждой из камер. Впрочем, неправильная установка дроссельных пластин может вызвать неравномерную работу каждой из групп цилиндров, обслуживаемых карбюратором, а значит, нестабильную работу двигателя на холостом ходу.

схема устройства карбюбратора К135

Спасает ситуацию только то, что время работы в таком режиме для грузовых автомобилей невелико. Поток горючей смеси в данных карбюраторах — падающий, что практически исключает возможность заливки двигателя и облегчает запуск в тяжелых условиях. В каждой из камер карбюратора происходит двойное распыление смеси, поплавковая камера — сбалансированная.

Отличие между этими двумя карбюраторами, прежде всего, состоит в наличии штуцера системы рециркуляции отработанных газов двигателя. Естественно, что переплачивать за ненужную функцию не стоит, в том случае, конечно, если ваш двигатель не оснащен такой системой.

Так выглядит модель карбюратора К135МУ

Карбюратор К-135 двухкамерного типа, каждая камера обеспечивает топливной смесью четыре цилиндра 8-цилинрового V-образного мотора. В устройство входят следующие базовые корпусные части:

• Алюминиевый корпус дроссельных заслонок (нижняя часть);
• Основной корпус (в котором находится поплавковая камера);
• Верхняя часть карбюратора (крышка);
• Корпус ограничителя.

1.3. Регулировка уровня топлива в поплавковой камере карбюратора (к89ае).

1. Снять
   воздухоочиститель с карбюратора
   совместно патрубком.

2. Отсоединить
   от карбюратора трос ручного управления
   воздушной заслонкой, топливопровод и
   трубку ограничителя максимальной
   частоты вращения коленчатого вала
   двигателя

1. Отвернуть
   винты крепления верхнего корпуса
   карбюратора, снять и при необходимости
   промыть корпус.

Рис.11
Проверка установки узла игольчатого
клапана карбюратора:

1-корпус
воздушной горловины карбюратора; 2-
корпус игольчатого клапана;

3-шаблон;
4-регулировочные прокладки.

1. Проверить специальным
   шаблоном 3 высоту иглы запорного клапана
   подачи топлива (Рис.11). Расстояние между
   тыльной частью иглы клапана и плоскостью
   разъема карбюратора должно находиться
   в пределах 14,2-14,5 мм. Регулировка
   осуществляется путем снятия прокладок
   4 под корпусом 2 клапана при малом уровне
   топлива и или добавлении прокладок в
   случае большого уровня. Допускается
   подгибания кронштейна поплавка.

2. Собрать карбюратор,
   присоединить топливопровод, трубку
   ограничителя максимальной частоты
   вращения коленчатого вала двигателя
   и трос ручного управления воздушной
   заслонкой.

3. Заполнить поплавковую
   камеру топливом с помощью рычага ручной
   подкачки бензонасоса и пустить двигатель.

4. Проверить уровень топлива
   в поплавковой камере по контрольному
   отверстию( Рис 12).

Рис.12 Проверка
уровня топлива в поплавковой камере
карбюратора К88-АМ.

1. Установить
   и закрепить воздухоочиститель с
   патрубком и шлангами.

1. Регулировка
   карбюратора К88АМ (К89АЕ) на минимальную
   частоту

вращения коленчатого
вала двигателя.

2.1.
ТУ на выполнение операции.

Регулировка
карбюратора проводится на прогретом
двигателе при правильно установленном
зажигании, отрегулированном клапанном
механизме и соответствии уровня топлива
в поплавковой камере.

2.2.
Содержание работ.

Рис.13 Расположение
винтов системы холостого хода карбюратора:

1
— регулировочные винты холостого хода;

2
– винт упорный (винт частоты вращения
коленчатого вала)

1. Завернуть на неработающем
   двигателе оба регулировочных винта 1
   холостого хода

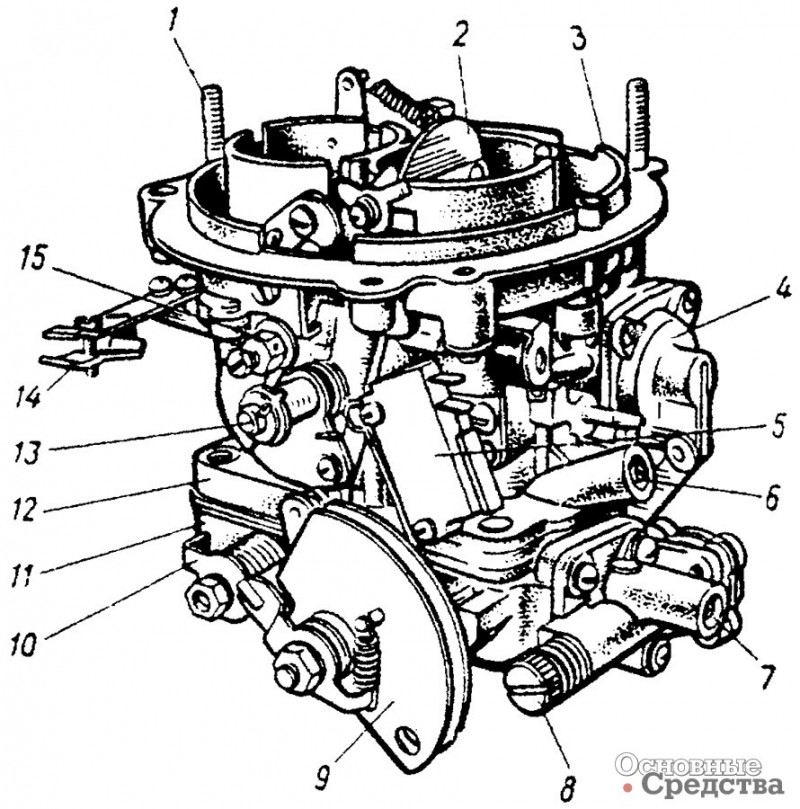

(рис. 13) до
отказа и отвернуть каждый на три оборота.

1. Пустить двигатель.

2. Установить упорным винтом
   2 наименьшее открытие дроссельной
   заслонки, обеспечив устойчивую работу
   двигателя.

3. Завернуть один из
   регулировочных винтов 1 холостого хода
   до получения работы двигателя с
   перебоями, а затем отвернуть его на ½
   оборота, несколько обогатив рабочую
   смесь.

4. Провести аналогичную
   регулировку второй системы холостого
   хода другим регулировочным винтом 1.

5. Уменьшить частоту вращения
   на холостом ходу, медленно отвертывая
   упорный винт 2 дроссельной заслонки.

6. Обеднить вторично горючую
   смесь с помощью регулировочных винтов
   1 в обеих камерах до получения минимальной
   частоты вращения коленчатого вала
   двигателя, равной 450-500 об/мин.

7. Проверить правильность
   выполнения работы, для чего резко
   открыть и закрыть дроссельную заслонку.
   Двигатель не должен глохнуть. В случае
   остановки двигателя необходимо насколько
   увеличить частоту вращения коленчатого
   вала путем ввертывания упорного винта
   2 дроссельной заслоноки. Окончательную
   проверку регулировки холостого хода
   карбюратора необходимо выполнить с
   помощью газоанализатора по содержанию
   окиси углерода в отработавших газах и
   с помощью тахометра по частоте вращения
   вращения коленчатого вала. При
   невозможности обеспечения минимальной
   частоты вращения коленчатого вала
   регулировкой системы холостого хода,
   карбюратор необходимо снять с двигателя
   и отремонтировать.

Регулировка

Совершать это необходимо следующим образом:

1. Выставить по тахометру 550-600 об/мин на холостом ходу;
2. Винт для регулировки состава смеси установить в положение, которое даст наибольшую частоту вращения;
3. Штуцером вентиляции картера двигателя корректировать привод клапана 1.
4. Винтом для регулировки холостого хода окончательно выставить необходимую величину в 550-600 об/мин.

Для проведения регулировки топлива необходимо:

1. Снять с поплавковой камеры крышку;
2. Одновременно подогнуть язычок и ограничитель;
3. Установить нужный ход иглы (1,2-1,5 мм) пятого клапана.

По завершении работ необходимо вновь проверить уровень топлива, при необходимости совершив повторную регулировку. Стоит помнить о том, что во время эксплуатации поплавковый механизм изнашивается, и уровень топлива повышается. Поэтому регулировка проводится по нижнему уровню.

Проверять работу ускорительного насоса необходимо, только если двигатель при нажатии на педаль газа работает с провалами, либо плохо набирает обороты. Чтобы проверить насос, необходимо резко открыть дроссельную заслонку. С распылителя насоса должно потечь топливо. Подачу ускорительного насоса можно проконтролировать на предназначенном для этого стенде, она должна соответствовать минимальному значению, составляющему 8 кубических сантиметров за 10 ходов поршня. А увеличить ее можно с помощью установки ограничительной шайбы на нижнюю проточку штока. В том случае, если автомобиль работает в высокотемпературных условиях, то подачу необходимо уменьшить, установив шайбу на верхней проточке.

Если при максимально открытой дроссельной заслонке двигатель не может набрать максимальную мощность, то следует проверить включение теплообменника (зазор между гайкой и планкой штока привода должен соответствовать величине в 3 мм).

Пропускную способность жиклеров можно определить на специальном стенде. Для данной манипуляции используется теплая вода, которую пропускают через них под высоким давлением. Пропускную способность жиклеров измеряют в мл/мин, и она составляет для главного топливного жиклера – 350+4,5, для топливного жиклера холостого хода – 55±1,5, для воздушного жиклера холостого хода – 290±7, для главного воздушного жиклера – 175±4.
