Как выставить зажигание на оке

Распространенные неисправности

Все неисправности в работе проводки на ВАЗ 2111 Ока можно условно разделить на несколько групп:

1. Выход из строя самого прибора. К примеру, если речь идет о фарах, то в них могут перегореть лампы. Если отказывается работать система обогрева заднего стекла, то возможно, неисправен сам узел.
2. Обрыв электропроводки. Как правило, такая проблема более актуальна для проводов, которые уложены в местах, где присутствуют движущиеся или трущиеся элементы. К примеру, провода от замков дверей укладываются в сами двери, а для подключения к блоку предохранителей они укладываются в специальные резиновые гофры. Несмотря на такую защиту, в гофре провода также могут переломиться.
3. Нет контакта. Отсутствие контакта может быть обусловлено как оборванным проводом, так и окислением контакта, в некоторых случаях он может просто отойти от гнезда установки. При окислении проблема решается путем зачистки.
4. Перегорел предохранитель или реле. Такое особенно часто случается в автомобилях, где присутствуют скачки напряжения. Предохранитель просто не выдерживает мощность бортовой сети и выходит из строя, таким образом защитив прибор от перегорания. Если в вашем автомобиле действительно имеются скачки напряжения, то необходимо либо произвести проверку бортовой сети самостоятельно, либо обратиться к электрику.
5. Также одной из наиболее распространенных неисправностей является разряд аккумулятора. С такой проблемой автовладельцы обычно сталкиваются с наступлением холодов, в некоторых случаях она может быть обусловлена неправильным техническим обслуживанием (автор видео — канал Milin0915).

Зажигание

«Порой архивы и ты поймешь, что по стробоскопу можно выставить зажигание далеко не всех машин — они как люди и их нельзя всех под одну гребенку !Дернул меня как-то черт за ногу и решил я проверить (после 120 ткм !), правильно ли у меня это дело подрегулировано. Сверил все МЕТКИ на шкивах, вооружился стробоскопом (на ВВ провод первого цилиндра), отсоединил вакуумник, завел, свечу в лючок, а метки даже не видно ! Пришлось ставить зажигание позднее, чтобы метки в лючке были как по книжке. И что ? Машина НЕ ЕДЕТ ! И таких примеров масса (они еще появяться в конфе).Это по стробоскопу так, а смотри как надо : из личного опыта.Впрочем, ты делал все правильно, только терпения не хватило 1. Ослабляю гайки крепления трамблера2. Завожу двигатель3

Руками за вакуумник (очень осторожно, а то как шарахнет !) выставляю зажигание пораньше «+» (при самых высоких оборотах ХХ). У меня ХХ сразу достигли 2000 об/мин.4

Винтом количества карба возвращаю ХХ в должный уровень (у меня 800 об/мин.)5. В этом положении при резком нажатии на газ должен быть слышен звон, потому как СЛИШКОМ раннее зажигание.6. Кручу трамблер в сторону припозднения «-» по полделения и нажимаю резко на газ. Добиваюсь, покаизчезнет звон.7. Затягиваю гайки и катаюсь — впечатления будут очень хорошие. Затем на скорости 50 кмч на 4-ой передаче давлю газ в пол, по идее должен быть кратковременный звон, затем негромкое гудение и разгон (правильное зажигание). Если звона нет, а машина практически не ускоряется — позднее, а если наоборот, продолжительный звон — слишком раннее.8. Снова откручиваю гайки и (можно уже и на выкл. двигателе) поворачиваю трамблер на полделения всторону «-«. И так пока не будет так, КАК ТЕБЕ НРАВИТСЯ — ИМХО это главный критерий.

=Вспомнил, что этот текст я читал в FAQ по зубилам(раздел электрооборудование).

=Я бы снял зубчатый ремень привода распределительного вала, зубчатый шкив распределительного вала провернул бы чуть-чуть (на один зуб ) и снова бы одел зубчатый ремень. Процедура не сложная, но если Вы не имеете большого опыта обслуживания Оки, то лучше обратиться на автосервис или к помощи опытных знакомых (у которых Ока или Зубило).Новичок может выполнить действия, которые приведут к поломке клапанов (на модели ВАЗ-1111) и к дорогому ремонту.

Раннее зажигание ока ваз1111

Из дефектов СЗ следует выделить:

1. Поломка катушки. Такая неувязка случается редко, однако, все же, она иногда происходит.
2. Поломка трамблера. Подробнее о дефектах распределителя, и дополнительно устранении поломок, можно без проблем прочесть тут.
3. Износ свеч зажигания либо возникновение нагара там. Такая неувязка животрепещуща для большинства людей наших сограждан. О том, по каким причинам возникает нагар и какие есть методы устранения этой задачи, читайте здесь.
4. Неисправность высоковольтных проводов. Провода бывают поломаны (перебиты) иначе говоря у них вам больше понравятся нарушена изоляция. Эксплуатация авто с таковой неувязкой не допускается.
5. Поломка замка зажигания. Износ внутренней части замка приведет для того, что шофер не сумеет завести движок имеющимся ключом. Решить делему дозволит смена личинки замка (создатель видео — Миша Бурашников).

Читайте так же

Как верно выставлять угол опережения:

1. Сначала нужно открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла производится на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 об/мин. Сам угол а возможно отклонен от ВМТ не свыше, чем на один градус. В этом случае, если он выставлен ошибочно, порой случается перегрев мотора, а машина полностью не сумеет развивать необходимо мощность. Исходя из авто, неувязка вызывает и детонацию.
2. Чтоб выставленный угол зажигания не привел к таким последствиям, поначалу необходимо скооперировать отметку на маховике ДВС с обычной риской на шкале. 1-ая метка размещена на самом маховике, Другая — на шкале заднего сальника коленвала. На этот момент поршень в цилиндре будет размещен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
3. Дополнительно, процедура опции зажигания а возможно произведена учитывая меток, расположенных на шкиве генераторного привода на защитной накладке ремня ГРМ. Самая длинноватая риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается недлинной опасности, то она соответствует опережению на 5 градусов поворота коленвала.
4. Необходимо отключить патрубок, присоединенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечи, установленной в цилиндре 1. Этот расхожий слух провод потом необходимо будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книгой устройства.
5. Выполнив эти деяния, необходимо демонтировать с лючка картера сцепления прорезиненную заглушку. Световой поток одновременно бывает ориентирован в сам лючок картера. Тогда, если угол будет выставлен правильно, риска будет находиться меж отметками 2 и 3.
6. Дальше, используя ключ гаечный, нужно ослабить три гайки, с использованием которых фиксируется датчик искрообразования. Если необходимо прирастить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки необходимо будет затянуть.

При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.

Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.

Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

• Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
• Снимаем заглушку со смотрового окна на картере сцепления;
• Запускаем двигатель (он должен работать на холостом ходу);
• Луч света из стробоскопа направляем в смотровое окошко;
• Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
• Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя

При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:

В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
После этого можно снять защитный пластиковый корпус привода ГРМ.
Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
Снимают зубчатый ремень

Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ

По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

Неисправности и способы их устранения

Остановимся мы в этой статье на неисправностях, что присущи ВАЗ Ока. Система зажигания вещь электронная и сломаться в ней что-то может довольно непредсказуемо. Стоит также знать, что техническое обслуживание должно проводится и этого элемента машины тоже. Обычно водитель имеет примерно такие мысли: «А, что там может случиться, куча проводов». Но протереть от грязи коммутатор и катушку будет совсем нелишним и продлит жизнь этим элементам

Далее обратим внимание на основные возможные поломки и способах их устранения своими руками в гараже или в дороге

Если был найден обрыв, то нужно просто заменить провод

Далее, если эта поломка не была обнаружена надо обратить внимание на свечи и высоковольтные провода. Возможно, что не плотно вставлен высоковольтный провод в крышку трамблера

Причиной отсутствия зажигания может стать и катушка.

Если зрительно были замечены неисправности в ней, то нужно заменить ее. Самая распространенная причина поломки именно катушки – неплотно подсоединенный провод высокого напряжения, из-за чего прогорает пластиковая крышка и нарушается целостность одной из обмоток.

Также может быть вариант, когда мотор все же запустился, но работает не стабильно, глохнет на холостом ходу. Здесь нужно проверить датчик опережения зажигания и проверить по эталонным показателям момент зажигания. Если будет необходимо, то придется отрегулировать момент. Если же это не помогло или не обнаружена нарушений в опережении зажигания, то нужно выкрутить все свечи и при помощи щупа проверить какой зазор между контактами. Если зазор слишком большой, то исправить это можно прост слегка придавив отогнутый контакт, вот и все.

О двигателе

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.

Гнёт ли клапана

Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.

Такая проблема может возникнуть в двух случаях:

• Срезание зубьев на приводном ремне механизма ГРМ.
• Неправильно совмещены установочные метки на ремонтируемом двигателе.

Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.

Как все работает

Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.

Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.

Обслуживание, регулировка

Благодаря простой конструкции и минимального количества электроники, карбюратор на «Ока» является достаточно надежным узлом. Но для поддержания его в полностью работоспособном состоянии, требуется периодическое обслуживание.

Признаками того, что нужен ремонт карбюратора «Ока» являются такие симптомы:

• Затрудненный запуск мотора;
• Неустойчивая работа на ХХ;
• Возникновение провалов, рывков при нагрузке, резком открытии дросселей;
• Падение мощности;

Поскольку такие же симптомы имеют проблемы с системой зажигания, то не лишним будет проверить ее работоспособность вместе с системой питания.

Статья в тему — Система зажигания ОКА: схема и установка

Основным недостатком карбюратора является наличие большого количества каналов и компонентов с отверстиями малого сечения, которые со временем забиваются сором, в них откладываются смолистые отложения, содержащиеся в топливе.

Обслуживание карбюратора сводится к полной разборке, промывке и продувке каналов, жиклеров, трубок. При этом, для прочистки не рекомендуется использовать металлические предметы (иголки, шило), чтобы не повлиять на сечения отверстий, хотя допускается применение для прочистки деревянных предметов (зубочисток).

При несильных загрязнения также помогают спец. средства для чистки карбюраторов, использование которых не требует демонтажа и разборки узла – промывка осуществляется на установленном карбюраторе и заведенном двигателе.

Из возможных поломок узла можно отметить:

• Выход из строя электромагнитного клапана;
• Порыв мембраны ускорительного насоса;
• Износ посадочных отверстий осей дросселей;
• Коробление плоскости корпуса дросселей из-за неравномерной затяжки;

Настроек у ДААЗ «Ока» не так уж и много – регулируется уровень в поплавковой камере и обороты ХХ.

Первая операция выполняется так:

• Демонтируем крышку;
• Замеряем высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормальным считается высота выступа 10 мм. Если показатель не соответствует, нужно добавить прокладку под седло иголки;
• Ставим крышку на место;
• Ручной подкачкой насоса закачивает топливо в карбюратор (нужно его заполнить полностью);
• Снимаем крышку;
• Замеряем расстояние от поверхности топлива до верхней плоскости корпуса. При нормальной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, регулируем путем подгибания язычка на поплавке (для уменьшения количества – подгибаем вверх, а для увеличения – вниз).

Регулировка оборотов ХХ выполняется винтом качества. Работы следует выполнять на прогретом моторе и с включенными электроприборами (чтобы создать нагрузку). Суть регулировки сводится к тому, что нужно вращая винт добиться оборотов мотора на уровне 800-1000 об/мин.

Лучшие ответы

Котёнок ГАВ:

а попробуй трамблёр переверни вовсе (снимаешь поворачиваешь на 180 градусов, ставишь на место), может наоборот бегунок стоит и проверь на искру, может пока разбирали какой нить провод полуоторвали и на сопле теперь висит

Алексей Глушенков:

Читай .automn /vaz-1111/vaz-32706-10.m_id-4068.m_id2-4071

viktor po:

перекрути трамблёр на 180 градусов (прежде его снять прийдётся)

Плохой Хороший:

В ней существует блок зажигания, прикручен с правой стороны, большинство проблем, возникает из за него, попробуйте заменить, если найдете новый.

Анатолий:

откуда на Оке взялся бегунок? и прамблер устанавливается в одном положении а вот проверить соответствует ВМТ 1-цилиндра с закрытыми клапанами даного цилиндра

Ксения Боровкова:

расточил каленвал собрал двигатель все по меткам завел и какая то вибрация что это может быть

виктор иванов:

чихает в карбюрато не заводится

Инструкция по установке зажигания

Как правильно выставлять угол опережения:

1. В первую очередь надо открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла должна осуществляться на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 оборотов в минуту. Сам угол может быть отклонен от ВМТ не больше, чем на один градус. В том случае, если он выставлен неверно, может произойти перегрев мотора, а машина в целом не сможет развивать нужно мощность. В зависимости от авто, проблема может вызвать и детонацию.
2. Чтобы выставленный угол зажигания не привел к таким последствиям, сначала нужно совместить отметку на маховике ДВС со средней риской на шкале. Первая метка расположена на самом маховике, вторая — на шкале заднего сальника коленвала. В данный момент поршень в цилиндре будет расположен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
3. Помимо этого, процедура настройки зажигания может быть произведена с учетом меток, расположенных на шкиве генераторного привода и на защитной накладке ремня ГРМ. Самая длинная риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается короткой риски, то она соответствует опережению на пять градусов поворота коленвала.
4. Вам нужно отключить патрубок, подключенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечки, установленной в цилиндре 1. Этот провод впоследствии нужно будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книжкой прибора.
5. Выполнив эти действия, нужно демонтировать с люка картера сцепления прорезиненную заглушку. Световой поток при этом должен быть направлен в сам люк картера. В том случае, если угол будет выставлен верно, риска будет находиться между отметками 2 и 3.
6. Далее, используя гаечный ключ, необходимо ослабить три гайки, при помощи которых фиксируется датчик искрообразования. Если вам нужно увеличить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки нужно будет затянуть.

Основное устройства

Этот автомобиль, ВАЗ Ока, по принципу устройства своего мотора почти ничем не отличается от любого другого автомобиля этого завода, той же классики. Если же его разобрать, то мы увидим просто половину мотора от ВАЗ 2108, в котором поршни двигаются синхронно. Из-за этого пришлось добавить два уравновешивающих вала, чтобы уравновесить мотор. Все остальное – уже взятое готовое, те же тормоза, система охлаждение и система зажигания.

Установлено здесь бесконтактное зажигание, такое же, которое можно встретить даже на модернизированной ВАЗ 2101. В него входит:

• Датчик искрообразования.
• Коммутатор.
• Катушка зажигания.
• Свечи.
• Реле и высоковольтные провода.

Распространятся на тему того как же именно работается зажигание на ВАЗ Ока мы особо не будем, так как работает оно как любое бесконтактное зажигание на классике.

Ремонт ВАЗ 1111 (Ока) : Установка момента зажигания

Расположение датчика момента искрообразования:

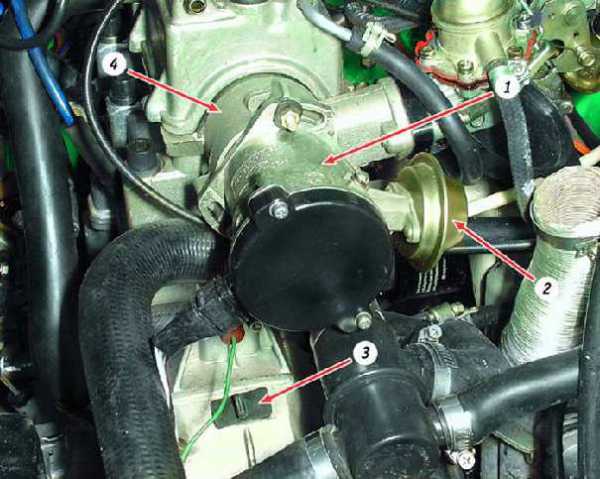

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются

ключ «на 10» стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

	Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.
	Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

Основные неисправности системы зажигания ВАЗ 2106 и их причины

Сбои в системе зажигания ВАЗ 2106 случаются довольно часто. Вызваны они могут быть самыми различными причинами, но их симптомы почти всегда одинаковы:

• невозможность запуска двигателя ;
• нестабильная работа (троение) двигателя на холостых оборотах;
• снижение мощности двигателя ;
• увеличение расхода бензина;
• появление детонации.

Причинами возникновения таких ситуаций могут быть:

• выход из строя свечей зажигания (механическое повреждение, пробой, выработка ресурса);
• несоответствие характеристик свечей (неправильные зазоры, неверное калильное число) требованиям двигателя;
• износ токопроводящей жилы, пробой изолирующего слоя в высоковольтных проводах;
• подгоревшие контакты и (или) бегунок трамблёра;
• образование нагара на контактах прерывателя;
• увеличение или уменьшение зазора между контактами прерывателя;
• пробой конденсатора распределителя;
• замыкание (обрыв) в обмотках бобины;
• неисправности в группе контактов выключателя зажигания.

Проверка и регулировка момента зажигания

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините шланг от вакуумного регулятора.

3. Для проверки момента зажигания подсоедините зажим «+» стробоскопа к клемме «+» аккумуляторной батареи, а зажим «массы» стробоскопа — к клемме «–» аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Выньте резиновую заглушку из люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

Стробоскопический эффект основан на инерционности человеческого зрения. При частом чередовании ярких вспышек глаза видят предметы только в момент вспышки. Если частота повторения вспышек совпадает с частотой вращения какоголибо предмета, этот предмет кажется неподвижным. При регулировке момента зажигания неподвижным кажется маховик с нанесенной на нем меткой.

Освещенные вспышками стробоскопа вращающиеся детали двигателя (шкивы коленчатого вала и генератора, вентилятор радиатора системы охлаждения), а так же ремень привода генератора кажутся неподвижными или медленно перемещающимися. Будьте внимательны, чтобы не получить травму.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку «+» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «–» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов).

10. Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания.

11. Подсоедините шланг к вакуумному регулятору.

Замена ГРМ на ВАЗ 1111 Ока: схемы и инструкции

В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.

Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.
