Техническое обслуживание

В процессе эксплуатации проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания. Периодически проверяйте все крепления. При обнаружении течи выясните причину и замените неисправные детали (прокладки, манжеты, заглушки и т.п.).

В процессе эксплуатации автомобилей возможно понижение уровня масла в коробке передач до 8 мм относительно нижней кромки заливного отверстия и одновременное его повышение в раздаточной коробке. При этом выравнивать уровни масла в коробке передач и раздаточной коробке не обязательно, так как общий объем масла обеспечивает нормальную работу обоих узлов.

При смене масла в картере раздаточной коробки или ее доливке необходимо одновременно доводить уровень масла также и в коробке передач до нижнего края заливного отверстия.

На автомобилях семейства УАЗ– 31512 смазывайте ось рычагов переключения через пресс-масленку. Доступ к ней – снизу.

На автомобилях семейства УАЗ– 3741 при разборках механизма управления смазывайте валы и нижнюю опору, а также производите регулировку передних тяг механизма.
Раздаточная коробка регулировок не имеет.

Принцип действия системы полного привода

Двигатель автомашины Patriot соединен с 5-скоростной синхронизированной коробкой передач с ручным управлением. Вторичный вал коробки передает крутящий момент на 2-ступенчатый раздаточный редуктор, который связан с мостами при помощи карданных валов с игольчатыми подшипниками и подвижными муфтами. Шлицевые муфты обеспечивают работу трансмиссии при движении моста на подвеске. Привод на заднюю балку работает в непрерывном режиме, передний мост водитель включает при движении по бездорожью.

Классический раздаточный редуктор УАЗ оснащается шестернями с прямыми зубьями, которые переключаются при помощи рычага. Корпусные детали редуктора изготовлены из чугуна, внутри расположен первичный и вторичный вал, предусмотрен промежуточный элемент с подвижной кареткой. В крышке редуктора располагается механизм переключения, оборудованный двумя штоками с вилками. Механизм связан с рычагом, выведенным в салон автомобиля.

В применяемой с лета 2013 г. коробке Dymos (с алюминиевым картером) для передачи потока мощности на колеса используется цепь, в конструкции предусмотрен двойной синхронизатор (при включении полного привода на прямой передаче). Завод-изготовитель заявляет ресурс редуктора на уровне 200 тыс. км, но при частой эксплуатации машины в условиях тяжелого бездорожья узел выходит из строя раньше. Для переключения передач используется электрический сервопривод, связанный с шайбой управления.

Полный привод автомобиля распределяет момент между мостами в пропорции 50/50. Межосевой дифференциал в конструкции трансмиссии не предусмотрен. Задний мост оборудован дифференциалом, для передачи момента на колеса используются полуоси, установленные внутри чулок моста. Для подачи момента на передние колеса используются полуоси и поворотные кулаки с шарнирами. Узлы позволяют передавать мощность на управляемые колеса. В картере переднего моста также предусмотрен межколесный дифференциал.

На машинах, выпущенных до 2007 г., в ступицах передних колес устанавливались заводские муфты (хабы). Устройства позволяют отключить ступицы от полуосей и дифференциала, что положительно сказывается на расходе топлива. Изделия оснащаются шлицевыми муфтами, для управления положением используется специальная поворотная шайба в центре ступицы. Завод отказался от установки хабов с целью упрощения конструкции автомобиля, но владельцы машин Patriot могут смонтировать узлы самостоятельно.

Устройство и как работает

Раздаточная коробка представляет собой механизм, расположенный в отдельном корпусе, изготовленном из серого чугуна. Узел разделен по вертикали на картер и крышку, которые соединены болтами. Обе половины проходят совместную обработку, поэтому установить деталь от другого редуктора невозможно. На картере имеется отдельный люк, предназначенный для установки гитары отбора мощности. Заправленный маслом агрегат с установленным барабаном стояночного тормоза весит 37 кг.

Раздаточный редуктор будет корректно работать только при правильном центрировании на картере коробки передач. Для этого используется 2-рядный радиально-упорный подшипник и стальной цилиндрический стакан. Валы редуктора установлены на шариковых и роликовых подшипниках, закрепленных гайками и стопорными кольцами соответственно. Выходные валы проходят через уплотнительные сальники, установленные в крышках.

Ведущим валом узла является ведомая ось коробки передач, которая оснащена шлицевым наконечником, на котором находится шестерня. Эта деталь имеет 2 положения, которые позволяют получать прямую и пониженную скорости. Привод переключения оборудован специальным предохранителем, предотвращающим начало работы пониженного ряда до подключения привода на передние колеса.

При соединении шестерни с зубчатым колесом вала привода заднего моста обеспечивается прямая передача. В устройство редуктора входит специальный рычаг, который позволяет передвинуть шестерню в сторону, введя ее в зацепление с зубчатым колесом промежуточного вала. В этом положении обеспечивается понижение частоты вращения карданных валов приводов мостов.

В конструкции раздаточного редуктора имеется подвижное зубчатое колесо, установленное на средний вал и управляемое отдельным рычагом. Эта шестерня обеспечивает подключение привода на передние колеса. При выключенной передаче шестерня продолжает вращаться, поскольку остается в контакте с зубчатым колесом привода заднего моста. Такой принцип работы необходим для разбрызгивания масла, находящегося в картере.

Завод выпускал несколько модификаций раздаточного редуктора, которые отличаются модулем установленных шестерен. Из-за этого изменилось передаточное отношение — вместо 1,94 стало 1,47. Допускается переделка раздатки старого образца путем замены шестерен, поскольку конструкция корпуса осталась неизменной.

На части машин встречается импортная раздаточная коробка Hyundai Dymos (Даймос) с электрическим управлением. Узел весит 32,4 кг, обеспечивает прямую и пониженную передачи (передаточное отношение 2,542). На агрегате установлен контроллер, который проводит диагностику коробки с записью кодов ошибок. Механическая часть импортной коробки сильно отличается от российского аналога — вместо зубчатых колес используется цепная передача.

Особенности трансмиссии, ходовой и систем управления

Уникальные характеристики УАЗ 469 во многом связаны с удачной конструкцией трансмиссии. Данная система автомобиля состоит из сухого однодискового сцепления, коробки переключения передач (КПП), раздаточной коробки, заднего ведущего и переднего подключаемого мостов и колесных редукторов у армейской модификации внедорожника.

Технические характеристики КПП:

• тип – 4-ступенчатая, механическая;
• синхронизаторы – на 3 и 4 передачах.

Передаточные числа:

• 1 передача – 4,12;
• 2 передача – 2,64;
• 3 передача – 1,58;
• 4 передача – 1,00;
• задняя передача – 5,22;
• масса КПП без смазки – 33,5 кг;
• объем масла в КПП – 1 л.

Теххарактеристики раздаточной коробки: 2-ступенчатая, механическая.

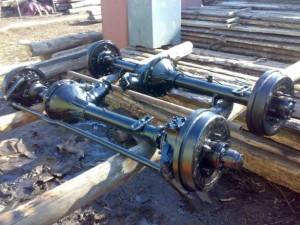

Уазовские мосты

Передаточные числа:

• прямая передача – 1,00;
• пониженная передача – 1,94;
• отбор мощности – до 40%;
• масса с ручным тормозом, без смазки – 37,4 кг;
• объем заливаемого масла – 0,7 л.

Карданная передача – 2-вальная, открытая.

Карданные валы:

• передний – 2-шарнирный, комбинированный;
• масса переднего вала – 6,9 кг;
• задний – 2-шарнирный, трубчатый;
• масса заднего вала – 8,25 кг.

Военные мосты:

• тип – разъемные, с редукторами на всех колесах;
• передаточное число – 5,38;
• передаточное число главной передачи – 2,77;
• передаточное число колесных редукторов – 1,94;
• масса переднего моста – 140 кг;
• масса заднего моста – 121,5 кг;
• объем масла, заливаемого в каждый мост – 1 л;
• объем масла, заливаемого в каждый колесный редуктор – 0,3 л.

Колхозные мосты:

• тип – разъемные;
• передаточное число главной передачи – 5,13;
• масса переднего моста – 120 кг;
• масса заднего моста – 100 кг;
• объем масла, заливаемого в каждый мост – 0,85 л.

Отличить военные мосты от колхозных на фото можно по коническому колпачку на шлицевом фланце и двойной главной передаче.

Ходовая часть:

• подвеска – жесткая, рессорная;
• рессоры – 7-9-листовые, эллиптические;
• амортизаторы – телескопические, двустороннего действия;
• колеса – стальные, штампованные;
• шины – камерные;
• рекомендованный размер шин – 215/90 R15.

Рулевое управление:

• механизм – червячного типа;
• передаточное число – 20-21;
• объем заливаемого масла – 0,25 л.

Тормозная система:

• тип – гидравлическая, барабанная;
• стояночный тормоз – трансмиссионный;
• объем жидкости – 0,52 л.

В целом системы управления УАЗ 469 надежны и долговечны.

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название — раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

Опрос: Знаешь ли ты что такое раздоаточная коробка? (Кол-во голосов: 72)

Знаю от и до

Пока не знаю, зашел почитать

Не до конца знаю что это такое

Вообще не знаю

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Это интересно: Как делать ремонт генератора уаз и схема подключения реле — разбираем главное

Разборка раздаточной коробки

Разборку раздаточной коробки производите в следующем порядке:
1. Отверните гайки и болты крепления раздаточной коробки к коробке передач и разъедините узлы. Выньте из гнезда упорное кольцо промежуточного вала коробки передач. Снимите прокладки с сопрягаемых торцов.
2. Снимите крышку люка отбора мощности.
3. Снимите крышку механизма переключения со штоками и рычагами.
4. Выверните винты и снимите барабан стояночного тормозного механизма.
5. Отверните гайку фланца вала привода заднего моста и снимите фланец.
6. Отверните болты крепления тормозного механизма к раздаточной коробке и снимите его.
7. Снимите фланец с вала привода переднего моста и крышку переднего подшипника этого вала с манжетой.
8. Отверните болты соединения частей картера и разъедините картер так, чтобы все внутренние детали остались на крышке. Не вынимайте заглушки и стакан подшипника без крайней необходимости.

Рис. 3.50. Выбивание штоков и снятие вилок

9. Снимите стопорную пластину штоков переключения и выбейте штоки (рис. 3.50) медным молотком, одновременно сняв с них вилки переключения. При этом удерживайте от выпадения шарики и пружины фиксаторов, находящиеся в гнездах вилок.

Рис. 3.51. Снятие шестеpни спидометpа

10. Снимите стопор штуцера ведомой шестерни (рис. 3.51) спидометра и выньте шестерню вместе со штуцером.

Рис. 3.52. Снятие стопоpных колец подшипников

Рис. 3.53. Выпpессовка валов pаздаточной коpобки

11. Снимите крышки подшипников промежуточного вала и вала привода переднего моста. Снимите стопорные кольца (рис. 3.52) подшипников и выбейте валы (рис. 3.53).

Рис. 3.54. Снятие подшипника с вала пpивода заднего моста

12. Снимите съемником подшипники (рис. 3.54) с валов.
13. Выпрессуйте вал привода заднего моста. Снимите с него маслоотражатель, ведущую шестерню спидометра и снимите съемником подшипник.
14. Снимите крышку заднего подшипника вала привода заднего моста и выньте подшипник.
15.* Отверните гайку осей рычагов, выпрессуйте и снимите рычаги.
16.* Снимите кронштейн рычагов.
* На автомобилях семейства УАЗ–3741 вместо работ по пп. 15, 16 необходимо снять валы управления

Рис. 3.55. Разбоpка механизма пеpеключения

17. Выбейте пять заглушек из крышки механизма переключения. Выбейте штифты (рис. 3.55) из рычагов в сторону снятых заглушек. 18. Выньте шток включения переднего моста, шарик замка через боковое отверстие, шток включения прямой и понижающей передач.

Рис. 3.56. Снятие внутpеннего кольца pоликового подшипника пpомежуточного вала

Примечание До марта 1993 г. на промежуточный вал раздаточной коробки напрессовывалось внутреннее кольцо роликового подшипника (рис. 3.56), а до июля 1994 г. устанавливалась гайка крепления вала.

Включение полного привода на УАЗ Патриот

На автомобилях УАЗ, собранных до 2013 г., — стандартная раздаточная коробка. Для изменения режимов работы используется отдельный рычаг, выведенный на тоннель между передними сидениями. Рукоятка позволяет включать или выключать привод на передний мост, а также выбирать прямую или пониженную скорость в редукторе. На рукоятке смонтирована шарообразная накладка, на которой указан алгоритм переключения редуктора.

После внедрения раздаточного редуктора Hyundai Dymos (разработан в Южной Корее) для переключения режимов работы трансмиссии используется поворотная шайба, установленная на центральной консоли.

Режимы работы редуктора Dymos:

1. Стандартный 2Н, применяемый при эксплуатации автомобиля на шоссейных или грунтовых дорогах с твердым покрытием (в летний и зимний период).
2. Режим полного привода с прямой передачей 4Н, активируемый при движении по мокрым или скользким грунтовым или асфальтированным дорогам. При включении привода на панели приборов срабатывает контрольный индикатор. Завод рекомендует переключать режим только при движении по прямой. Активация привода на 2 моста при движении по дуге приводит к ударным нагрузкам на агрегаты трансмиссии. Если при повороте шайбы привод на передний мост не включается, то необходимо повысить или понизить скорость, а затем повторить попытку.
3. Пониженный ряд 4L используется при езде в сложных дорожных условиях или при перемещении прицепа по грязи или глубокому снегу (до 400 мм и более). Режим обеспечивает увеличение крутящего момента на колесах, на комбинации приборов горит контрольная лампа. При движении запрещается резко дергать машину двигателем, поскольку цепной механизм не переносит ударных нагрузок и разрушается.

При подключении полного привода редуктор может издавать посторонние звуки, сопровождаемые вибрацией кузова. При эксплуатации автомашины с приводом на передний мост ухудшается управляемость (снижается угол поворота колес), при вращении рулевого колеса возникают вибрации. Применение привода на сухих дорогах приводит к росту расхода топлива и дополнительному шуму, а также негативно влияет на ресурс покрышек и узлов трансмиссии.

Для возврата к режиму привода на задние колеса требуется отпустить педаль газа, а затем нажать на сцепление. Одновременно производится поворот шайбы в позицию 2Н. После того как на дисплее комбинации приборов погаснет индикатор 4Н, педаль сцепления отпускается. Для переключения пониженной передачи на прямую требуется остановить автомобиль, а затем нажать на педаль сцепления, после перевести шайбу из позиции 4L в положение 4Н, дождаться отключения индикатора и отпустить сцепление.

При эксплуатации машин с редуктором Dymos встречается неисправность, связанная с самопроизвольным включением привода на все колеса. Дефект связан с ошибочной коммутацией блока управления агрегатом.

Для восстановления работоспособности потребуется отремонтировать контроллер или заменить деталь вместе с поворотной шайбой. В конструкции редуктора предусмотрена система диагностики: при обнаружении сбоев на комбинации приборов включается индикатор 4WD Check с одновременной активацией указателя режима работы, в котором зафиксирована проблема.

Как защитить от износа

Те автовладельцы, которые недавно купили УАЗ, зачастую при вращении руля слышат неприятные звуки, как будто металл трется о металл совсем без смазки. Часто так оно и бывает. Как можно защитить кулаки на отечественном автомобиле? Здесь на помощь приходит вездесущий литол.

Если нет опыта в ремонте автомобилей, то можно левый поворотный кулак, как и правый, обмазать только снаружи. Для более сведущих в автомеханике людей подойдет такой способ: открутив круговой сальник, сдвинуть его к центру автомобиля и в образовавшуюся щель добавить больше литола.

Эти операции производятся после очистки автомобиля от транспортировочной краски или полиэтилена. Так же следует проверять наличие уплотнителя.

Существующие типы мостов

Улучшенные мосты на УАЗе

1. Управляемый. Это, как правило, передний мост машины, оснащенный либо устаревшим на сегодняшний день задним приводом, либо полным. Но есть и другой вариант: в транспортной технике коммунальных служб или сельского хозяйства управляемым является как раз задний, а не передний мост. Этот вид конструкции подразделяется на два подвида.
   • Неразрезной. Это особая балка, оснащенная механизмом поворотных кулаков, закрепленных по бокам, на кулаки ставятся колесные ступицы. Предназначением этой конструкции является контроль над поворотом колес во время движения. Самыми главными условиями являются легкость и прочность неразрезной балки. Вот почему, как правило, она изготавливается из высокопрочной стали с применением кованой технологии.
2. Разрезной. Это уже редуктор, оборудованный валами привода. Предназначение разрезного механизма – передавать колесам крутящий момент. Разрезной мост дает широкие возможности для маневрирования автомобиля.
3. Поддерживающий. Такая конструкция применяется для увеличения грузоподъемной мощи машины, выполняет роль дополнительного поддерживающего элемента. Без этой детали автомобиль, предназначенный для перевозки габаритных грузов, просто развалился бы на первом километре. Поддерживающее устройство можно встретить в таком уникальном транспортном средстве, как дом на колесах.
4. Неразрезной ведущий. Это довольно сложная конструкция, состоящая не только из балки, но и полуосей, подшипников, дифференциала. На балке этой конструкции крепятся рессоры и кронштейны, закрепляющие подвеску. Благодаря неразрезному ведущему мосту ведущие колеса могут вращаться в различном темпе, кроме того, конструкция смягчает нагрузки и контролирует автомобиль на повороте. Некоторые детали моста проходят дополнительную обработку для придания им большей прочности и упругих свойств. Так, полуоси изготавливаются из высококачественной стали и после закаляются ТВЧ.

Устройство раздаточной коробки УАЗ Хантер

Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.

На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.

Схема раздаточной коробки:

Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.

Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.

Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.

Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.

УАЗ «Хантер»:

Техническое обслуживание

ТО позволяет поддерживать передний ведущий мост транспортного средства в рабочем состоянии. Благодаря обслуживанию, снижается интенсивность износа деталей и узлов

Важно то, что при его выполнении предупреждается возникновение неисправностей, они выявляются на ранних стадиях для своевременной ликвидации

Виды ТО:

• ежедневное – ЕО;
• первое – ТО-1;
• второе – ТО-2;
• сезонное – СО.

Периодичность проведения ТО-1 и ТО-2 регламентируется ГОСТ 21624-81.

Категории эксплуатационных условий	Периодичность технического обслуживания, км
ТО-1	ТО-2
I	4000	16000
II	3600	14000
III	3200	12000
IV	2800	11200
V	2400	9600

Проверка раздатки

Достоинство агрегата, распределяющего крутящий импульс в том, что устройство требует минимального вмешательства и ухода. Манипуляции заключаются в контроле уровня и смене смазки, осмотру соединений на предмет повреждения. Прежде чем работать с коробкой, изделие чистят. Это помогает обнаружить скрытые трещины и течи. При обнаружении подобных симптомов выясняют, какова причина явления. Неисправные детали меняют, как правило, это уплотняющие элементы и сальники.

После очистки и визуального просмотра поверхности раздатки, сверяют уровень смазки в изделии. Если жидкости мало, субстанцию доливают. Параллельно сверяют смазку в коробке передач, значение соответствует нижней кромки отверстия заливки. При низком уровне жидкости в раздаточной коробке, но при этом повышенном в коробке передач, доливка не нужна, поскольку суммарное количество вещества не изменилось.

Детальный осмотр коробки предусматривает демонтаж изделия. После помывки и сушки воздухом, узел осматривают. Поддон и заглушки проверяют на наличие трещин и сколов. Сальники и уплотнители заменяются новыми.

Замена масла в раздаточной коробке УАЗ:

Проверяют, что бы состояние рабочих частей на валах и шлицах соответствовало норме, что бы зубья шестерёнок не имели износа и сколов. Даже если повреждения маленькие, изделия подлежат замене

Уделяется внимание подшипникам, потёртости кольцевых дорожек не допустим. Так же проверяют разделители, сферы, ролики и др

Зазоры, осколки, стук, неровный ход – сигнал к смене изделия.

Заедают и деформируются стержни и вилки, теряется упругость пружинных элементов, тогда изделия меняются. Кроме того следует внимательно отнестись к переключению, когда рычаги раздатки УАЗ Буханка заедают и заклинивают. Проверяются зубья муфты на предмет разрушения. Слабое звено дифференциала – сателлит. Малые недочёты заставляют шлифовать изделие, в худшем варианте, менять.

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной

Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

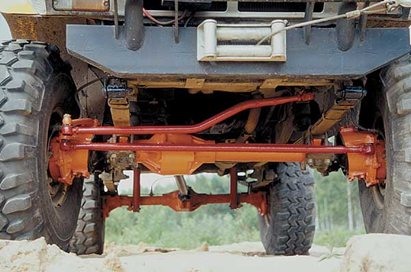

Передний мост УАЗ 469

Ведущий передний мост УАЗ 469 87 устроен, как и задний мост УАЗ 469. Все сборочные единицы агрегатов идентичные:

• чулок или картер;
• главная передача;
• дифференциал.

Небольшая разница заключается в направлении резьбы кольца, отражающего масло, установленного в ведущей шестерне передка. Резьба выполнена правосторонней. В дополнение на передке УАЗ 469Б проставлено клеймо «П». Вследствие абсолютной идентичности, они одинаково регулируются, обслуживаются, разбираются, собираются. Также аналогичные все поломки, возникающие в процессе эксплуатации.

Функциональные особенности агрегата:

• изменение траектории движения транспортного средства;
• передача, изменение, распределение крутящего момента от двигателя на передние колеса машины, из-за чего появляется повышенная проходимость;
• передача на кузов толчков, сопротивления колес, осуществляющих контакт с дорожным покрытием;
• передача всех инерционных усилий, возникающих в движущемся авто, на колеса спереди.

Несмотря на то, что задний и передний мосты выполняют одинаковые функции, но последний, кроме тягового усилия, дополнительно управляет транспортным средством. Вот почему в УАЗ 469 конструкция переднего моста значительно сложнее. Завод производитель изготавливает несколько видов агрегатов.

Джипы из Ульяновска эксплуатируются на автодорогах страны с тремя мостовыми разновидностями:

• Разрезная конструкция традиционного типоразмера. Это старый образец мостов, распространенные названия которых: обычные, гражданские, колхозные. На самом деле правильное наименование узла – «Тимкен». Такая фамилия конструктора, запатентовавшего конструкцию агрегата.
• Мост УАЗ 469 с бортовыми редукторами. Другое его название – военный. В технической литературе он чаще всего именуется «П-образный» или «портальный».
• Неразъемный мост «Спайсер» – передний мост современного типа. Название он также получил по фамилии инженера, запатентовавшего данную разработку.

Промежуточный вал

Данный элемент также удерживается в коробке за счет двух подшипников. В качестве переднего применяется роликовый. Он радиального типа. Обойма, в которой находятся ролики, запрессовывается в корпус. Она скрыта заглушкой. Внутренняя обойма установлена непосредственно на валу. Второй подшипник (задний) удерживается на промежуточном валу при помощи гайки. Элемент оснащен упорным кольцом, которое служит для его фиксации, а также для крепления вала в корпусе. Наружная часть подшипника оснащается крышкой. Промежуточный вал представляет собой единую деталь с шестеренкой понижающей передачи. Также на нем имеются шлицы для установки шестерни. Она позволяет включать задний ведущий мост.

Это интересно: Как делается регулировка и ремонт тормозов на автомобилях УАЗ — разбираем детально

Устройство и работа переднего моста УАЗ-3741

Передние мосты старого образца принципиально не отличаются от передних мостов типа «Спайсер». Коренные различия между ними заключаются только в конструкции картера, в размерах элементов главной передачи и дифференциала, а также в некоторых используемых деталях.

Устройство моста старого образца. Основу моста составляет разрезной картер, состоящий из двух разделенных в вертикальной плоскости половин. В каждую из половин впрессованы кожухи, внутри которых располагаются полуоси. На кожухах также предусмотрены предохранительные клапаны, предотвращающие чрезмерный рост давления масла. В картере находится главная передача и дифференциал, их устройство стандартно: ведущая шестерня малого диаметра расположена поперечно (соединена с карданным валом), она входит в зацепление с большой ведомой шестерней, расположенной продольно; внутри ведомой шестерни расположен дифференциал, состоящий четырех сателлитов, установленных на двух осях, и двух шестерен полуосей.

По краям кожухов картера установлены шкворневые узлы, они состоят из шаровых опор, на которых с помощью шкворней устанавливаются корпусы поворотных цапф (или корпусы поворотных кулаков). С противоположной от полуоси стороны к корпусам цапф с помощью болтов крепятся цапфы. Непосредственно на цапфе с помощью двух подшипников установлена ступица колеса. В корпусах шаровых опор располагаются шарниры равных угловых скоростей (ШРУС), их внешние цапфы располагаются в ступицах колес (точнее — в цапфах, на которые надеты ступицы).

Главная особенность передних мостов УАЗ — наличие в них механизма соединения ступицы колеса с полуосью. Этот механизм реализован в виде муфты, установленной на цапфе ШРУС — с помощью этой муфты можно соединять или разъединять цапфу шарнира со ступицей, что и обеспечивает передачу крутящего момента от дифференциала на колесо. При отключенной муфте ступица колеса свободно вращается на цапфе — в этом случае автомобиль имеет колесную формулу 4×2. При включенной муфте ступица колеса через ШРУС соединяется с полуосью и дифференциалом — в этом случае автомобиль получает полный привод 4×4.

В мостах старого образца на ступицы устанавливаются тормозные механизмы барабанного типа. Для управления колесами на мосту предусмотрены рычаги поворотных кулаков (устанавливаются в верхней части корпусов поворотных кулаков, по оси шкворней) и соединенные с ними рулевые тяги.

Устройство мостов типа «Спайсер». В целом, устройство данных мостов то же, что описано выше, а отличие заключается в конструкции картера. В «спайсерах» картер неразъемный, он выполнен в виде литой детали, в которую впрессованы кожухи полуосей (чулки) круглого сечения. Для доступа к главной передаче и дифференциалу в картере моста предусмотрена крышка, установленная на болтах.

Именно в такой конструкции картера и заключается главное преимущество мостов нового образца. Теперь для ремонта редуктора не нужно снимать и «половинить» мост (что сделать без демонтажа моста невозможно — это было одной из главных проблем старых мостов), что связано с серьезными затратами времени и сил, а достаточно снять крышку картера. Также неразъемная конструкция обеспечивает более высокую жесткость и надежность моста.

Еще одно отличие передних мостов типа «Спайсер» от обычных — установка ШРУС нового образца (типа «Бирфильд», в старых мостах стоят шарниры типа «Вейс»), имеющие шесть шариков против четырех на шарнирах старого образца. И, наконец, передние мосты этого типа оснащаются современными дисковыми тормозами.

Мосты нового и старого образца имеют некоторые отличия в характеристиках. Выше уже было сказано о передаточных числах, также есть отличия и в управляемости — в мостах типа «Спайсер» угол поворота колес достигает 32°, в то время, как в мостах старого образца угол поворота колес не превышает 29°. В остальном мосты не сильно отличаются и управление автомобилем на обоих типах мостах не имеет особенностей.

Раздатка УАЗ Хантер: Устройство и переключение

Сегодня невозможно представить автомобили повышенной проходимости без специального оборудования, к такому механизму относится раздатка УАЗ Хантер. Устройство помогает технике преодолевать участки дорог, которые с классической комплектацией казались бы не проходимыми. Способность автомобиля передвигаться по поверхности без покрытия достигается распределением импульса на каждое приводное колесо. Как правило, в этом задействованы оба моста автомобиля.

Раздаточная коробка на УАЗ «Hunter», это вспомогательный механизм, расположенный рядом с коробкой передач. Наличие агрегата, вдвое увеличивает количество ступеней, а удачное сочетание передаточных чисел повышает эксплуатационные способности техники.

Раздаточная коробка UAZ «Hunter»:
