Как снять коробку передач на ваз 2110 в гаражных условиях

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

1. Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
2. Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

Демонтаж троса сцепления

Вытаскиваем трос из кронштейна

Датчик скорости на посадочном месте.

Старое масло сливается из КПП.

Потребуется ёмкость не менее 5 литров

Сорванные болты убираем в сторону.

Ослабленный рычаг отводим согласно схеме.

Почти готово. Шрус уже на приводе.

Откручиваем крепления и выводим с кулака шаровую опору

Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

Демонтаж задней подушки

Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Регулировка КПП ВАЗ 2110 и ремонтные работы

Регулировка коробки требуется не только при ее самопроизвольном отключении на ходу. Такие действия помогают, когда дребезжит рычаг КПП ВАЗ 2110, при затрудненном включении первой или второй передачи, что случается не так редко. Регулировка полезна при отсутствии уверенной фиксации какой-либо передачи в момент ее включения. В любом случае следует использовать шанс устранить дефект, не прибегая к глубокому ремонту, предусматривающему снятие КПП и ее разборку. А после выполнения любых работ, предусматривающих снятие коробки передач ВАЗ 2110, ее регулировка просто необходима.

Порядок выполнения процедуры регулировки:

1. Обеспечьте доступ к автомобилю снизу. Для этого понадобится яма, эстакада или подъемник.
2. Под днищем автомобиля ослабьте гайку, стягивающую хомут крепления тяги коробки (кулисы). Не откручивайте ее совсем, отпустите гайку на 1-2 оборота для обеспечения свободного перемещения хомута.
3. Шлицевой отверткой расширьте щель в хомуте и раздвиньте пазы тяги для облегчения ее перемещения в сторону штока.
4. Займите место за рулем и включите передачу заднего хода. Рычаг необходимо выставить в крайнее левое положение для включения задней передачи.
5. Предложите помощнику удерживать рычаг в выставленном положении.
6. Под днищем машины туго затяните хомут в выставленном положении.
7. Для проверки работы КПП проведите пробную поездку. Если нужно, повторите регулировку.
8. На этом регулировка кулисы коробки автомобиля закончена. Теперь переключение скоростей происходит четко, также должен уйти дребезг рычага.

Технологическая карта, в которой описана разборка КПП ВАЗ 2110, содержит более 120 укрупненных позиций (примерно столько же включает и сборка КПП ВАЗ 2110). Многие из этих позиций требуют использование специализированного инструмента (от медного молотка до трехлапого съемника ведомой шестерни первой передачи). А некоторые детали (шарнир штока механизма выбора передач) при сборке на заводе закреплены на резьбе специальным клеем ТБ-1324 и разборке не подлежат.

Не стоит переоценивать свои силы. Если неопытный автолюбитель решит провести ремонт коробки передач ВАЗ 2110 в обычном гараже, не оборудованном специальными приспособлениями и инструментом, разборка коробки передач приведет к тому, что часть важных деталей может затеряться. А тогда коробку обратно собрать будет уже нереально, придется просить помощи у профессионалов.

Лучше сразу обращаться в автосервис, специалисты которого умеют все, включая тюнинг КПП ВАЗ 2110.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

26. Вынимаем дифференциал в сборе.

27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Демонтаж креплений коробки передач ВАЗ 2110: поэтапные действия

Прежде всего, снимается стартер и АКБ. Затем стоит слить масло из устройства. Далее выполняем следующие действия:

для начала придется отсоединить трос сцепления. Это не должно вызвать никаких сложностей, ведь тут достаточно ослабить затяжки двух гаек, после чего снять тросик;
откручиваем гайки крепления, а затем вынимаем трос из кронштейна коробки;
сжимаем пружинные зажимы, после чего провода отсоединняем от датчика скорости;
далее следует открутить пару болтов, благодаря которым коробка крепится к силовому агрегату;
занимаемся откручиванием креплений КПП ВАЗ 2110, которые соединяет коробку с зажиганием;
далее снимается реактивная тяга (откручиваем крепежные болты, ослабляем хомут, а затем тянем тягу назад);
демонтируем левый привод колеса (правый можно оставить на месте);
затем откручиваются болты, которые находятся на поворотном кулаке, а также в правой нижней части коробки. Также отвинчивается гайка кронштейна, болты картера сцепления и болт левого нижнего крепления;
на этом этапе уже можно достать силовой агрегат

Важно хорошо его закрепить, чтобы он не мешал работать, а также не был поврежден;
проводим демонтаж крайних креплений;
после приступаем к откручиванию двух гаек задней опоры мотора;
начинаем сдвигать КПП с направляющих втулок. Тут стоит немножко придерживать ее, чтобы агрегат не упал;
когда передвинем коробку максимально влево, можно будет полностью достать устройство из транспортного средства.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: https://vazweb.ru/desyatka/transmissiya/sceplenie.html

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Разборка АКПП

Разборка и сборка автоматических коробок передач – процедуры, намного более сложные, нежели их снятие или обратная установка, поэтому к данным этапам ремонтных работ важно подходить с наибольшей ответственностью. Рассматривать детально разборку автомата не будем, ибо на это не хватит и целой книги, что связано с огромным количеством имеющихся видов механизма

Однако общие рекомендации о том, как проводится переборка АКПП, дадим обязательно.

Среди наиболее важных аспектов разборки и снятия автоматической коробки передач наш ресурс выделяет следующую пятёрку:

• Во-первых, проводите все операции только по специальному руководству или пособию к разбираемой АКПП, конечно, если вы не ас в сфере ремонта данных устройств;
• Во-вторых, перед началом разборки узла обязательно слейте трансмиссионную жидкость с коробки, естественно, если ранее она не была слита;
• В-третьих, разбирайте АКПП очень аккуратно и ни в коем случае не портьте крепления деталей, а также сами составные элементы узла;
• В-четвёртых, не забудьте прочистить сжатым воздухом и промыть в бензине каждую деталь коробки;
• И в-пятых, собирая АКПП, удостоверьтесь в том, что все сломанные элементы устройства заменены и их в достатке. Крепления затягивайте до конца, но, опять же, без их порчи.

Снятие и замена коробки передач ВАЗ 2110, 2111, 2112 своими руками

На старых автомобилях ВАЗ 2110, 2111, 2112 приходится менять коробку передач своими руками. Однако при неправильной эксплуатации, замена произойдет гораздо раньше положенного срока. Обычно если вы чувствуете толчки, рывки, вылет передачи при включении, то пора смотреть коробку. Иногда некоторые передачи просто не включаются.

Мы приведем полную инструкцию снятия и замены коробки передач на ВАЗ 2110, 2111, 2112 своими руками. Вам понадобятся набор ключей и отверток. Перед основным этапом работ, есть ряд подготовительных или смежных:

• Снятие защиты двигателя.
• Снятие приводов переключения передач.
• Слив масла из коробки.

Итак, рассмотрим весь перечень и последовательность работ.

Откручиваем болты нижней части картера.

Снимаем крышку картера.

Далее снимаем приводы передних колес и вставляем деревянную пробку.

На данном этапе мы отсоединяем трос сцепления от кпп, снимаем клемму с аккумулятора, демонтируем стартер, отсоединяем провода от задних фонарей, также снимаем датчик скорости.

Откручиваем гайку рыма.

Снимаем рым.

Снимаем левую опору двигателя. Далее по фото откручиваем крепления кпп.

Снизу тоже выкручиваем гайку, она также держит кпп.

Осторожно снимаем коробку ВАЗ 2110, 2111, 2112. Воспользуйтесь помощью напарника, так как коробка не из легких

Далее устанавливаем новую коробку и собираем автомобиль в обратной последовательности.

• Снятие и замена передней защиты двигателя ВАЗ 2110, 2111, 2112 своими руками Если вы часто ездите по плохим дорогам или же любите активный отдых на природе,
• Снятие и замена передних тормозных колодок ВАЗ 2110, 2111, 2112 своими руками Если пренебрегать правилами безопасного торможения и вовремя не менять комплектующие, то вы очень скоро
• Снятие и замена датчика скорости ВАЗ 2110, 2111, 2112 своими руками При отказе работы спидометра и одометра, при неточный данных скорости рекомендуем снять и заменить
• Снятие и замена глушителя ВАЗ 2110, 2111, 2112 своими руками В результате механических повреждений, коррозии и т.д. на глушителе могут образоваться трещины и дыры.

Замена подшипников первичного и вторичного вала ВАЗ 2110

Замена подшипников первичного и вторичного вала на ВАЗ 2110 происходит в следующих случаях:

• на нейтральной передаче при условии работающего мотора может слышаться посторонний шум;
• при движении машины на любой передаче можно услышать стук в КПП;
• передачи могут самопроизвольно отключаться;
• сцепление может не отключаться (это зачастую происходит из-за заклинивания подшипника);
• из-за перекоса подшипника диск сцепления может разрушиться.

Замена подшипник первичного и вторичного вала на ВАЗ 2110 – пошаговая инструкция

Нередко в описаниях действий по замене подшипника указывается, что для этого необходимо полностью разобрать КПП, но на практике обычно бывает достаточно снять кожух с коробки. Разумеется, перед этим придется демонтировать механическую коробку:

1. отключить клеммы аккумулятора;
2. сбросить с корпуса все фишки;
3. отвинтить привод спидометра;
4. снять «штаны» системы удаления выхлопа;
5. снять коробку со своего места.

Корпус часто оказывается сильно загрязненным дорожной пылью – всю эту грязь желательно удалить, после чего снять с коробки колокол.

Крепление подшипника обычно осуществляется при помощи набора стопорных колец, которые демонтируются простым нажатием отвертки. Удалять кольца с места удобно при помощи пинцета. После этого в кольцевую проточку подшипника следует вставить жало отвертки и сдвинуть первичный вал вперед.

Процесс замены подшипников первичного и вторичного вала на КПП ВАЗ 2110

Новый подшипник необходимо смазать моторным маслом, после чего надеть на вал и столь же аккуратно запрессовать, легко ударяя молотком в равномерном ритме по кругу. После запрессовки следует убедиться, что подшипник встал ровно, вращается свободно, без биения. После этого можно собрать коробку, установив все снятые детали в обратном порядке.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.

11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.

14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2110

Производитель «ДЕСЯТКИ» («Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

Коробка передач ВАЗ 2110 в разобранном виде

Неисправности коробки передач ВАЗ 2110

К основным и самым распространенным неисправностям коробки передач ВАЗ 2110 можно отнести:

1. Хруст и скрежет во время движения
2. Не включается или выбивает передачу при езде

Давайте поговорим более подробнее об этих неисправностях и способах их устранения

Не включается передача

Не, включается передача! Наверное, это самая распространенная проблема «ВАЗовской десятки». Причина может быть очень много:

• Износ сцепления (диск, корзина),
• Износ синхронизатора КПП, узнать это можно, разобрав узлы с проведением дефектовки.
• Неисправности муфты

В любом из перечисленных случаев вам наверняка потребуется переборка коробки переключения передач, для выявления точной причины и последующего ремонта.

Выбивает передачу при езде

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика.

Процесс ремонта коробки передач ВАЗ 2110

Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене.

Хруст и скрежет в коробке во время движения

Причин возникновения хруста при работе коробки передач ВАЗ 2110 масса. Устранение некоторых из них не требует большого вмешательства в механизм, другие же вызывают необходимость проведения ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

1. Неисправная работа синхронизатора. Проблема может крыться как в выходе элемента из строя, так и в недостаточном количестве смазки в детали. Если синхронизатор «посыпался» из-за старости, смазочные компоненты с образовавшимся «мусором» рискуют нанести серьезный вред всему агрегату, поэтому исправить ситуацию нужно как можно скорее;
2. Выход из строя «корзины». Такой компонент как «корзина» состоит из «лепестков», которые начинают выпадать по причине большого пробега механизмов. Если «лепестки» выпали, водитель не может дожать скорость, и будут появляются посторонние звуки при включении одной или нескольких передач. В такой ситуации потребуется замена «корзины» и диагностика состояния синхронизаторов;
3. Проблемы с тросом сцепления. Довольно распространенная неисправность для автомобилей отечественного производства. Если порвался трос сцепления, его потребуется заменить, иначе автомобиль просто не поедет;
4. Неисправность вала коробки передач. Если вал заклинил, когда вы были на стоянке, автомобиль не двинется с места, главное, чтобы он не заклинил в движении, тогда последствия могут быть плачевными, как для автомобиля, так и для находящихся в нем пассажиров. К неисправности вала приводит работа при повышенных температурах, которая негативно сказывается на материалах узла.

Выше приведены только самые распространенные причины выхода КПП ВАЗ 2110 из строя. При этом не стоит забывать и о возможном заводском браке.

Процесс сборки коробки передач ВАЗ 2110

В каких случаях следует снимать коробку передач?

Прежде чем снимать коробку передач, следует убедиться, что неисправности связаны именно с ней, а не вызваны, например, недостаточным уровнем масла, ослабленным креплением коробки передач, дефектами привода отключения сцепления.

Необходимость снятия коробки переключения передач возникает при следующих неисправностях:

• передачи самопроизвольно выключаются;
• нечеткое включаение передач;
• повышенный шум, появление посторонних звуков;
• при обгоне пропадает сцепление;
• передачи переключаются с трудом;
• утечки масла.

Кроме того, КПП следует снимать в следующих случаях:

• при замене сцепления;
• при замене старой коробки передач на новую;
• если необходимо устранить течь заднего сальника коленвала;
• при замене переднего сальника КПП;
• при замене выжимного подшипника;
• при замене маховика;
• при замене втулки;
• в тех случаях, когда коробка мешает выполнению каких-либо ремонтных работ.

Вес коробки без масла составляет примерно 30 кг, поэтому рекомендуется проводить процедуру ее снятия с помощником. Желательно, чтобы он имел опыт авторемонтных работ.

Поэтапная инструкция

Необходимые инструменты

Перед тем как приступить к разборке КПП ВАЗ 2110, приготовьте все инструменты, которые вам потребуются по ходу ремонтных работ. То, что вам понадобится:

• набор гаечных ключей;
• молоток;
• набор отверток.

Гаечный ключи

Молоток

Плоская и крестовая отвёртки

Этапы разборки КПП

Если вы решили заняться разборкой КПП вашего ВАЗ 2110, то можете промыть ее, но следите за тем, чтобы вода не попала внутрь агрегата.

1. Возьмите ключ на «17» и открутите кронштейн, при помощи которого крепится мотор.
2. Теперь вам нужно открутить заднюю крышку. Учтите тот факт, что крышка установлена достаточно плотно, так что вам придется немного ее подстучать, чтобы сдвинуть с места.
3. Теперь вам нужно вдавить шток, чтобы включить скорость. Демонтируйте вилку пятой скорости.
4. Далее, необходимо включить пятую передачу. Возьмите гаечный ключ и открутите гайки первичного и вторичного валов.
5. После этого вам необходимо демонтировать пятую скорость в сборе. Сделав это, можно снять вилку, муфту, а также синхронизатор.
6. Демонтируйте упорную шайбу и произведите разборку муфты.
7. При помощи зубила и молоточка нанесите несколько ударов по первичному валу таким образом, чтобы между ведущей шестеренкой пятой скорости и корпусом агрегата возник небольшой зазор. Затем можно демонтировать ведущую шестеренку.
8. Демонтируйте фиксаторы штоков и выкрутите стопорную пластину, снимите ее.
9. Далее, вам необходимо пододвинуть упорную шайбу, а затем демонтировать ее вместе со втулкой.
10. Возьмите отвертку и произведите демонтаж стопорного уплотнителя первичного и вторичного валов.
11. Аналогичную операцию вам нужно провести по снятию задней передачи.
12. Далее, открутите переднюю часть КПП ВАЗ 2110 и снимите ее, чтобы не мешала.
13. Потом нужно открутить вилку переключений первой и второй скорости, предварительно приподняв шток. Аналогичные действия нужно провести с вилкой третьей и четвертой скорости.
14. Демонтируйте шток пятой скорости, выведя его из механизма КПП.
15. После этого следует вытащить из мест крепления оба вала.
16. Демонтируйте дифференциал в сборе, после чего отсоедините и снимите устройство выбора скоростей. Снимите селектор КПП ВАЗ 2110.
17. Теперь вам нужно снять и вытащить шток выбора скоростей.
18. Далее, вытащите из мест крепления ролики подшипника вторичного вала, демонтируйте обойму подшипника.
19. Снимите маслосборник.
20. Демонтируйте сальники привода и выбейте обоймы подшипника дифференциала.

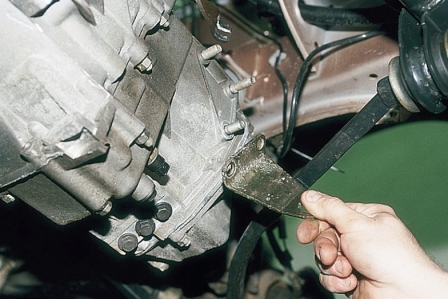

1. Гаечным ключом открутите кронштейн крепления ДВС.

2. Подстучите крышку, чтобы ее можно было легче снять.

3. Демонтируйте вилку пятой скорости.

4. Снимите пятую скорость в сборе.

5. Так выглядит муфта в разборе.

6. Далее, снимите стопорную пластину.

7. Произведите съемку втулки и шайбы.

8. Теперь можно снять переднюю крышку КПП ВАЗ 2110.

9. Демонтируйте маслосборник. На этом разбор коробки передач автомобиля ВАЗ 2110 можно считать завершенным. Замените все вышедшие из строя компоненты КПП и соберите агрегат в обратной последовательности. Более подробно о разборе предлагаем вам посмотреть на видео.
