Как развести колодки на уаз 469

Подвеска автомобиля

Подвеска периодически требует обслуживания или ремонта. Она состоит из полуэллиптических рессор трапециевидного профиля и телескопических амортизаторов для гашения колебаний. Передние и задние рессоры взаимозаменяемы. Резиновые подушки на современных машинах заменяются полиуретановыми. При установке рессор не нужно различать начало и конец.

На 452 модели в обслуживании нуждаются амортизаторы. Через 6000 км пробега следует доливать в них жидкость («веретенку») с помощью масленки, подтягивать крепеж.

Замена подшипника передней ступицы

Ступица соединяет вал и диск колеса. Если подшипник «завыл» или греется, замена подшипника передней ступицы УАЗ выполняется в следующей последовательности:

1. Выставляем домкрат и снимаем колесо.
2. Откручиваем крышку, вынимаем шплинт, ослабляем гайку.
3. Подвязываем и снимаем суппорт.
4. Убираем стопор и выпрессовываем подшипник. Понадобится съемник.
5. Очищаем полуось от старой смазки, устанавливаем новый элемент, собираем.
6. Затягиваем гайку так, чтобы колесо вращалась свободно.

Развал-схождение колес

Развал автомобиля устанавливается заводом с помощью поворотного кулака и не регулируется в дальнейшем. Схождение колес — разница расстояний (1,5-3 мм) между ними спереди и сзади, настраивается так:

• готовим рейку необходимого размера;
• проверяем давление в шинах;
• устанавливаем машину на ровной поверхности;
• замеряем расстояние на середине колес спереди, отмечаем точки;
• перекатываем машину на пол-оборота колеса, производим новый замер;
• с помощью изменения длины тяги производим настройку.

Замена подушек рессор

Работу можно упростить, если использовать струбцины. Нужно открутить одну чашку подушки, а на другую уложить уголок и стянуть рессору струбциной. Такая подготовка позволит при подъеме машины домкратом освободить подушку. Опуская подъемник, прикручиваем назад чашку. Повторяем операцию на остальных сборках.

Установка рессор

Основная проблема при замене рессор, особенно усиленных, — необходимость выпрямить их для установки. Без специальных приспособлений сделать это не получится. На СТО бывают заводские приспособления. Рессоры вставляются и сдавливаются винтовым домкратом.

Народные умельцы собирают конструкции, чтобы поменять рессоры, из стремянок или приваривают дополнительные элементы к масляному домкрату.

Замена шкворней

Замену шкворней на УАЗ Буханка своими руками можно сделать без снятия масленки. Для этого освобождаем доступ к шкворню и снимаем крышку, выкрутив четыре болта. Убираем крышку, а болты вкручиваем назад на 3-5 мм. На них укладываем металлическую пластину с отверстием в центре. В нее вставляем болт с накрученной гайкой и заворачиваем его в шкворень. С помощью гайки выпрессовываем деталь.

Достать бронзовую втулку можно подогнутым и заточенным гвоздем. Омываем и смазываем посадочное место. Забиваем через деревянный брусок новый шкворень и собираем конструкцию.

Симптомы неисправности главного тормозного цилиндра

Задние тормоза прокачать супер удобно сняв оба колеса, выставив мост на два домкрата параллельно «горизонту» . В итоге избегаем «залезь под машину – вылезь из под машины» Без снятого 35 –го колеса подлезть к перепускному клапану у меня не получилось.

На передних тормозах установлены отдельные колесные цилиндры на каждую колодку. Обе колодки тормозов одинаковые.

Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.

Тормозная система УАЗ

• 1 Причины
• 2 Инструмент
• 3 Как прокачать тормоза на УАЗ одному

Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Отверните на ½ – ¾ оборота перепускной клапан, после чего несколько раз нажмите на педаль. Нажимайте на педаль быстро, отпускайте медленно.

Решено было не менять, а приобрести ремкомплект главного тормозного цилиндра и отремонтировать самостоятельно. После двух дней эксплуатации цилиндр заклинил в прямом смысле слова. После разборки выяснилось, что резинки разбухли. Аналогично произошло и со вторым ремкомплектом. Третий продержался неделю, но все равно отказал, раз резинки просто стерлись.

Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы. Она может понадобится в случае увеличения рабочего хода или появления мягкости педали тормоза, изменений в худшую сторону при работе тормозной системы, например после ремонта или замены отдельных ее узлов.

Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

В средней части тормозных щитов передних и задних колес расположены эксцентрики для регулировки положения колодок после их замены или в процессе эксплуатации. Кроме того, при замене колодок их положение можно изменять поворотом эксцентриковых опорных пальцев. Накладки соединены с колодками алюминиевыми заклепками. Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы.

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей вазовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и располовинивать его совсем непросто. Можно отогнуть выступы с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции необходимо одну половину поворачивать относительно другой. Самая большая проблема при разборке – «располовинивание» корпуса – порой эти части так закипают, что разобрать узел невозможно. Автовладельцы машин советуют ни в коем случае не вдавливать один корпус в другой – тогда уже точно поворачивание не получится.

Еще одна проблема в ремонте «вакуумников» – низкое качество запчастей в ремонтном комплекте, порой установленных деталей не хватает и на полгода. Автомобилисты советуют ремонтом не заниматься, а купить новую запчасть, хотя здесь есть другой минус – ВУТ на автомобили типа УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, можно на авторазборке подобрать «вакуум» от иномарки, у которого по креплениям подходит главный тормозной цилиндр, и путем подгонки установить на автомобиль. В результате получается дешевле и надежнее – импортные детали даже в состоянии бу служат по несколько лет без каких-либо нареканий.

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход

Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

Виды колодок

Колодки различаются на клееные и клёпаные. На более новых моделях на переднюю ось ставят дисковые тормоза. Они более эффективны, но здесь будет рассмотрено их замена на барабанных тормозах.

У клёпаных накладки из фрикционного материала крепится к корпусу с помощью заклёпок, а во втором варианте – приклеивается. Большее доверие у водителей всё-таки имеют клёпаные. У клееных, «нарвавшись» на подделку, может при нагреве или намокании отклеиться накладка. Что иногда приводит к заклиниванию колеса и созданию аварийной ситуации.

Передние и задние колодки устанавливаемые спереди имеют артикул и каталожный номер – 469-3501090, 3151-3501090. Задняя – короче и имеет номер 3151-3502091. Производителей много, но я предпочитал «Expert».

Прокачка и замена тормозной жидкости в гидравлическом приводе рабочих тормозов УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303

Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы.

Она может понадобится в случае увеличения рабочего хода или появления мягкости педали тормоза, изменений в худшую сторону при работе тормозной системы, например после ремонта или замены отдельных ее узлов.

Для обеспечения безотказной работы рабочих тормозов автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы рекомендуется производить один раз в два года. В гидроприводе тормозов используется тормозная жидкость класса DOT 4.

Прокачка гидравлического привода рабочей тормозной системы производится с напарником, в следующей последовательности :

1. Проверить герметичность всех соединений гидравлического привода рабочих тормозов и состояние гибких резиновых шлангов.2. Снять облицовку радиатора, отвернуть крышку бачка главного цилиндра тормозов, проверить наличие тормозной жидкости и при необходимости долить до уровня.

3. Снять с перепускного клапана правого заднего колесного тормозного цилиндра колпачок и надеть на клапан резиновый шланг длиной около 400 мм. Другой конец этого шланга опустить в прозрачный сосуд емкостью не менее 0,5 литра, заполненный наполовину тормозной жидкостью.

4. Отвернуть на 1/2 — 3/4 оборота перепускной клапан, после чего несколько раз нажать педаль тормоза. Нажимать быстро, отпускать медленно.

Жидкость под давлением поршня главного цилиндра будет заполнять трубопровод и вытеснять из него воздух.

Прокачка  жидкости через главный цилиндр производится до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью.

Во время прокачки необходимо доливать свежую тормозную жидкость в бачок главного цилиндра, не допуская обнажения дна, так как при этом в гидропривод тормозов вновь попадет воздух. В течение всей операции конец шланга надо держать погруженным в жидкость. Если из трубки не выходит ни жидкость, ни воздух, следовательно, засорена трубка или закрыт клапан.

Затем поочередно прокачать полости левого колесного цилиндра задних тормозов, переднего контура регулятора давления, правого и левого колесных цилиндров передних тормозов, сначала нижнего, затем верхнего.

7. После прокачки всех тормозных цилиндров и регулятора давления долить в бачок главного цилиндра тормозную жидкость до уровня и завернуть крышку бачка.

После прокачки необходимо проверить работу тормозов при движении автомобиля. При правильной регулировке рабочих тормозов, их привода и если прокачка выполнена правильно, полное торможение должно происходить в пределах 1/2 — 2/3 хода педали тормоза.

Не рекомендуется доливать в бачок главного цилиндра тормозную жидкость, собираемую в сосуд при прокачке. Если снят хотя бы один барабан, не желательно нажимать на педаль тормоза, так как жидкость под давлением выдавит поршни из колесных цилиндров и вытечет.

Полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы следует производить по тем же правилам, что и при прокачке, за тем исключением, что сначала желательно откачать старую жидкость из бачка главного тормозного цилиндра, и прекращать прокачку колесных тормозных цилиндров только после появления из шланга свежей тормозной жидкости.

Увеличенный ход педали тормоза, педаль проваливается

— Увеличенные зазоры между тормозными колодками и барабанами.— Попадание воздуха в тормозную систему из-за отсутствия жидкости в бачке главного цилиндра, течи тормозной жидкости в соединениях трубопроводов, цилиндрах, разрушения трубопроводов, шлангов и тому подобное.

Не растормаживание, заедание рабочих тормозов

— Отсутствует свободный ход педали тормоза.— Засорение компенсационных отверстий главного тормозного цилиндра.

— Заедание поршней главного или колесных цилиндров из-за загрязнения или коррозии в результате длительной эксплуатации автомобиля без замены тормозной  жидкости или при разрушении защитных колпаков, набухания уплотнительных колец и манжет в результате попадания масла или какой-либо другой жидкости нефтяного происхождения, или по другим причинам.

— Поломка оттяжной пружины педали тормоза.

Прокачка тормозов, последовательность

До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.

Последовательность процесса такова:

• Убираем клапанный налёт;
• Контролируем, нет ли подтёков и утечек в соединениях и трубках;
• Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
• Качаем ножной рычаг тормоза, не заводя силовую установку;
• Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;

Схема прокачки:

• Надавливаем до упора на ножной рычаг стопа 4-5 раз;
• Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
• Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
• Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
• Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
• Снимаем трубку, монтируем предохранительный колпак;
• Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
• После, выполняем похожие действия над регулятором напора.

Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.

Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.

Контроль воздуха в тормозах:

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

По окончанию действий налейте жидкость тормоза до отметки «MAX», зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.

УАЗ-469 – тормоза — Регулировка рабочего тормоза

Подробности Категория: Системы управления УАЗ-469

Регулировка рабочего тормоза УАЗ-469

Текущую регулировку тормозов проводите в такой последо­вательности: 1. Поднимите домкратом автомобиль со стороны колеса, тор­моз которого необходимо регулировать. 2. Вращайте колесо постепенно и повертывайте регулировоч­ный эксцентрик до тех пор, пока колесо не затормозится. 3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без заде­вания барабана за колодки. 4. Отрегулируйте таким же образом зазоры между колод­ками и барабанами остальных тормозов. При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вра­щайте вперед.

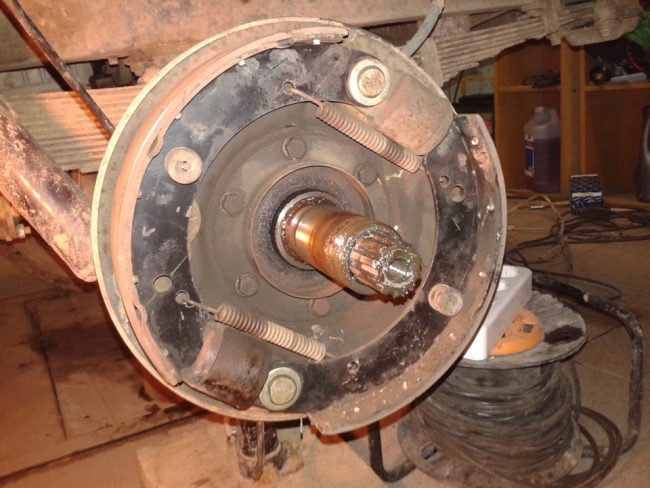

Рис. 98. Регулировка зазоров между ко­лодками и тормозным барабаном перед­него колеса автомобиля УАЗ-469Б.

При регулировке задних колодок задних тормозов колесо вращайте назад. Для уменьшения зазоров эксцентрики поворачивайте по на­правлению вращения колеса, а для увеличения их, наоборот, против вращения.

Рис. 99. Регулировка зазоров между ко­лодками и тормозным барабаном задне­го колеса автомобиля УАЗ-469Б

5. Проверьте отсутствие нагрева тормозных барабанов и рав­номерность работы тормозов при торможении на ходу автомо­биля. При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок. В случае замены фрикционных накладок или колодок регу­лировку колодок проводите в такой последовательности: 1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете. 2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных паль­цев должны быть расположены, как указано на рис. 94, 95). 3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подве­дите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота. 4. Поверните регулировочные эксцентрики до упора в тор­мозные колодки. 5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно. При установке новых колодок, когда фрикционные наклад­ки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагре­ваться. Если нагрев невелик (рука свободно терпит при при­косновении к ободу барабана), то после нескольких торможе­ний колодки приработаются и нагрев прекратится. Прн силь­ном нагреве тормозных барабанов регулировочными эксцентри­ками несколько отведите колодки нагревающегося тормоза от тормозного барабана.

Рис. 100. Регулировка тормозных колодок заднего колеса с помощью опорных пальцев.

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Это интересно: Как отрегулировать лапки и прокачать сцепление УАЗ

Рулевое управление

На машинах встречается рулевое управление как с гидроусилителем, так и без, а также рулевые колонки с карданом и без него.

Регулировка рулевой колонки

Регулировка рулевого редуктора, чтобы убрать люфт руля, происходит так:

1. Выставляют колеса прямо и отсоединяют от сошки рулевую тягу.
2. Устраняют зазор между червяком и роликом с помощью регулировочного винта.
3. Возвращают на место стопорную шайбу и заворачивают винт так, чтобы шайба и штифт совпали.
4. Собирают конструкцию и проверяют регулируемую рулевую колонку.

Если не удается добиться нормальной работы регулировочными способами, необходим ремонт рулевой колонки УАЗ.

Владельцы машин иногда устанавливают тюнинговые амортизаторы руля. Это улучшает управляемость, устойчивость на дороге автомобиля.

Как снять руль

Снять руль на Буханке — сложная задача. В большинстве случаев помогает специальный трехлапый съемник. Возможно, понадобится несколько ударов молотком по рулю. Желательно предварительно смочить соединение керосином или ВД-40.

Интересная модернизация тормозной системы

Гражданский мост передней оси подвергается некоторым конструктивным переделкам. При некоторых доработках взамен барабанных устанавливаются дисковые тормоза. Операция производится в несколько приемов. Для начала привычно снимается колесо, тормозной барабан, откручиваются гайки ступицы.

После этого ступица с подшипником снимается. Далее откручивается 6 болтов крепления тормозного щита. Щит снимается со всем содержимым. Далее взгляду открывается место крепления для установки дисковых тормозов.

После устанавливаются элементы вилки Виллиса. Затем надевается скоба крепления суппорта, и защитный щит фиксируется на болты. Ступица с подшипником возвращается на место, ставится зубчатая шайба и затягивается первая гайка. Производится регулировка ступичного подшипника и одевается шайба с лепестками. Далее затягивается вторая гайка, на нее затягивается один лепесток и конструкция закрывается.

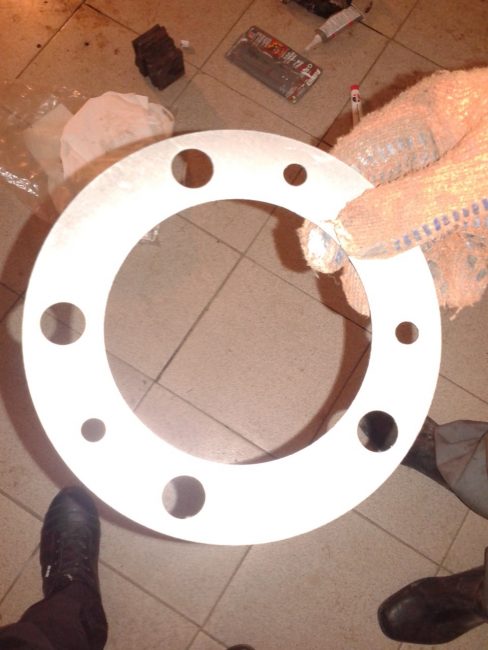

После этого для каждого колеса устанавливается по 3 регулировочных прокладки. Далее одевается тормозной диск. Предварительно прокладки регулируются с целью центровки тормозного диска относительно суппорта. Следующим шагом является смазка направляющих суппорта с последующей установкой колодок. В процессе болты укорачиваются на 1,5 см и под них ставятся граверы.

После этого устанавливается новый тормозной шланг. Подвести и подключить его проще предварительно разогрев. К тормозной системе подключается напрямую, а к колесу подключается через переходник. В заключение тормоза прокачиваются. Проверяется, правильно работает система или же нет.

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

• в контур попал воздух;
• нарушена целостность и герметичность трубопровода;
• не долита вовремя жидкость;
• выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

• Доливают в бачок до отметки «MAX» или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
• Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
• Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

• отворачивают тормозной барабан;
• убрав защитный колпачок, разводят колодки и достают стяжную пружину;
• нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
• достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

1. Заднее колесо автомобиля вывешиваем.
2. Рычаг переключения передач устанавливаем в нейтральное положение.
3. «Ручник» полностью опускаем.
4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
6. Переходим к приводу, откручиваем, вынимаем шплинт.
7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.

Замена и ремонт главного тормозного цилиндра

Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.

Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.

После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.

Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.

О задних тормозных колодках уаз патриот

Сложно себе представить автомобиль, у которого торможение осуществляется только лишь передними колесами. Такое торможение очень опасно, так как невозможно предугадать поведение авто в момент нажатия на педаль тормоза. Поэтому каждый современный автомобиль оснащен как передними, так и задними тормозными колодками. На некоторых зарубежных моделях задние колодки имеют такую же конструкцию, как и передние. На внедорожнике УАЗ Патриот отличаются от передних, хотя в итоге выполняют одну и ту же функцию. Рассмотрим, что же представляют собой задние колодки на УАЗ Патриот, какие лучше устанавливать и как происходит процесс их замены.

• Конструкция
  • Что поставить на Патриот
  • Замена

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Задние колодки, по сравнению с передними, имеют более продолжительный срок службы, а именно составляет он около 50 тысяч км пробега.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Что поставить на Патриот

Штатные тормозные устройства барабанного механизма на УАЗе Патриот при изнашивании создают неприятный скрип из-под колес. Причина скрипа обычно заключается не в износе фрикционной части, а в составе, из которого изготовлена накладка. Часто в нее добавляется асбест, что собственно вызывает оседание пыли на барабане, которая способствует образованию скрипа. На самом деле причин скрипа очень много, поэтому при появлении таких звуков водители стремятся заменить изделия на новые. На внедорожник можно установить устройства следующих фирм:

Важно также знать, что производители Ульяновского внедорожника установили в свое творение задние устройства, которые имеют отличия: так как одна идет длинная, а вторая короче. Это единственное отличие от всех других моделей автомобилей, где изделия абсолютно одинаковы по длине

При выборе изделий важно знать их каталожный номер – 12-3501090. По номеру изделия найти гораздо проще.

Замена

Замена задних устройств производится в случае, когда:

• толщина накладки равна меньше 1,5 мм;
• на поверхности накладки имеются следы замасленности;
• имеется механическое повреждение стального основания или фрикционной части.

Прежде чем приступить к снятию изделий, необходимо откачать жидкость из бачка, так как при утапливании поршней ее количество увеличится и вытечет наружу.

К сведению! Замена изделий обязательно производится комплектом с обеих сторон.

Приступаем к замене:

1. Извлекается заднее колесо.
2. Снимается тормозной барабан.
3. Извлекается резиновый колпачок с рабочего цилиндра.
4. Выводится из зацепления с колодкой стяжная пружина, воспользовавшись при этом отверткой.
5. Можно развести по сторонам изделия и извлечь пружину.
6. Одной рукой придерживается стержень прижимной пружины, а другой необходимо нажать на верхнюю чашу и провернуть ее на угол 90 градусов.
7. Извлекаются все элементы: пружина, верхняя и нижняя чашки.
8. Удаляется стержень пружины и отвинчивается гайка крепления опорного пальца. При этом необходимо палец удерживать от проворачивания.
9. Извлекается палец и удаляется колодка.

Аналогичным способом извлекается и второе изделие при этом, не забывая снимать пластину опорных пальцев.

Все детали, которые изношены необходимо заменить. Перед установкой новых изделий, следует на тормозной щит, рекомендуется нанести специальную тугоплавкую смазку. Далее, осуществляется замена: устанавливаются новые колодки на место, при этом освободив поршни от фиксаторов с помощью пассатижей. Устанавливается на место барабан и колесо. Точно так же производится замена с другой стороны автомобиля.

Подытоживая, можно сказать, что исправность задних изделий не менее важна, чем передних. Поэтому при первых подозрениях об износе изделий, следует немедленно их заменить.

Суппорт УАЗ “буханка”

Суппорт тормозной системы тоже может нуждаться в ремонте. Все составляющие устройства постоянно испытывают негативное воздействие воды, тормозной жидкости и соли. Чтобы суппорт дольше прослужил и меньше изнашивался, его нужно регулярно смазывать специальными средствами. Использовать в этих целях нигрол или литол нельзя. Смазка должна быть термоустойчивой. Рабочий параметр вещества должен составлять не меньше 180°С. Смазка не должна растворяться в воде или тормозной жидкости. Ее основное свойство – совместимость с пластмассовыми деталями.

Вещества для смазки можно разделить на три вида.

1. Оксоль состоит из противозадирной высокотемпературной пасты. Ее применяют для смазывания скоб, металлической поверхности пластин и колодок, чтобы устранить скрипы.
2. Смазка, созданная из материалов, которые хорошо совмещаются с болтами, штифтами, поршнями.
3. Вещество универсального применения для смазывания всех движущихся деталей, как пластмассовых, так и эластических.

Силиконовая высокотемпературная смазка для суппортов

Наибольшей популярностью пользуются силиконовые высокотемпературные смазки. Автовладелец, который плохо разбирается в ассортименте, как правило, покупает вещества из третьей группы. Первое, что необходимо сделать перед началом обработки смазкой, – это проверить пылезащитный колпачок и при его неисправности заменить на новый. При обработке нельзя допускать попадания пасты на противопыльные манжеты, иначе они могут разбухнуть. Смазка наносится на детали тонким и ровным слоем.
