Как проводить измерения электронным тестером (мультиметром)

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

1. Взять требующий проверки радиоэлемент;
2. Включить мультиметр и настроить его на измерение сопротивления;
3. Задать шкалу измерения и ее границы;
4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Читать также: Проверка автомобильного газового баллона

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание!

Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Проверка изоляции

При прокладке домашней или офисной электропроводки, для контроля ее на целостность и безопасность нужно проверять сопротивление изоляции между токоведущими частями. Этот тест также используется при разработке любых электроприборов, так как правильная изоляция повышает надежность изделия. Изоляцию обычно проверяют специальным прибором — мегомметром или тераомметром. Но есть возможность испытать изоляцию и простым тестером. При этом результат может получиться со значительной погрешностью.

Чтобы замерить сопротивление мультиметром, нужно помнить, что изоляция токопроводящих изделий — вещь специфичная. Поэтому необходимо соблюдать правила безопасности при работе с ней.

Первое — это то, что все работы проводятся при отключенном питании: выключить рубильник сети, снять питание со схемы. Второе — помнить, что изоляция тестируется только при положительной температуре воздуха на улице или в отапливаемом помещении, так как появление замёрзшего конденсата внутри оплетки кабеля сильно искажает его сопротивление. По этой же причине нельзя тестировать изоляцию сразу после перемещения кабеля из условий с отрицательной температурой в теплое помещение.

Для однофазной домашней электропроводки это нулевой и фазовый провод. В электроприборах это питающий провод и вывод корпуса. Получившееся значение должно соответствовать указанному в руководстве по эксплуатации электроприбора, кабеля или электроустановок. Обычно это значение не должно быть меньше 20 мегаом.

Измерить номинал резисторов мультиметром довольно просто. Некоторых навыков требует проверка целостности цепей и тестирование изоляции. В любом случае требуется соблюдение техники безопасности при проведении этих работ.

Проверка омметра перед работой

В процессе эксплуатации мультиметра токоведущие жилы измерительных щупов изнашиваются, что отрицательно сказывается на результатах измерения («скачут» показания). Перед работой их следует проверять. Для этого переключатель прибора устанавливают на самый нижний диапазон и замыкают щупы между собой накоротко. После прощупываются его изолированные проводники. При плохом контакте внутри на дисплее начнут сбиваться показания. Можно также проверить щуп в режиме прозвонки. Если звуковой сигнал зуммера будет пропадать и вновь появляться, это говорит о ненадежных контактах.

Как проверить термистор мультиметром?

Если есть подозрение, что термистор неисправен, а его визуальный осмотр не выявил различных почернений, сколов и т.п., тогда можно приступить к проверке термистора мультиметром.

Для проверки используем NTC термистор 10S050M, 5 Ом, 4 А, со старого блока питания компьютера.

Перед началом проверки, мультиметр переводим в режим измерения сопротивления. Также необходимо выбрать диапазон измерений в зависимости от особенностей проверяемого термистора.

При комнатной температуре термистор покажет сопротивление указанное производителем, в данном случае оно составляет 5,1 Ом.

Следующим шагом станет нагревания термистора и отслеживание изменения его сопротивления.

Для нагрева используется старый советский паяльник на 90Вт, который нагревается очень медленно и даст возможность визуально отследить изменения сопротивления термистора (изменения сопротивления составляют от 4,2 Ом до 2,7 Ом).

В нашем случае подопытный термистор работает вполне исправно, его сопротивление уменьшается одновременно с нагревом паяльника.

При монтаже на платах необходимо учитывать особенность термисторов — они нагреваются, и их необходимо размещать подальше от термочувствительных радиодеталей.

Читать также: Как правильно прозвонить диод

Рецепты решения проблем с компьютерами и программами

Как проверить Диод?

Мультиметр — режим прозвонки (или диодной прозвонки).

Если нету можно мерить сопротивление на минимальном режиме. Если ток должен течь — сопротивление будет нулевым (условно, т.к. Прибор может не показывать настолько малых сопротивлений) или близким к этому.

У диода катод отмечен полоской.

на анод плюс, на катод минус — ток должен протекать (диод звонится, цепь замкнута).

На анод минус, на катод плюс — ток не течет (цепь должна быть разомкнута) другими словами цепь не звонится.

как проверить Варистор?

Чтобы проверить варистор нужно измерять сопротивление. У исправного варистора очень большое сопротивление. У неисправного маленькое. На вид должен также выглядеть целым.

Как проверить Термистор?

NTC — отрицательный температурный коэффициент — это значит, что с ростом температуры уменьшается сопротивление термистора.

PTC — положительный температурный коэффициент — это значит, что с ростом температуры увеличивается сопротивление термистора.

мультиметр в режим измерения сопротивления.Щупы мультиметра подключать без учета цвета, полярности… Греть паяльником термистор.

При нагреве должно происходить плавное изменение сопротивления. В какую сторону — зависит от типа термистора. NTC — падает сопротивление, PTC — сопротивление растет.

• Если обрыв на термисторе — сопротивление бесконечное.
• Если коротко замкнутый термистор — сопротивление равно нулю. Всегда.

также Термистор не исправен, если:

• нет никаких изменений при нагреве или остывании
• показания сопротивления изменяются не плавно

Как проверить конденсатор?

на вид — вспухший верх цилиндрика или раскрытый — это сдохший конденсатор.

У меня было множество случаев, когда конденсатор выглядевший исправным и «проверенный» мультиметром (найдете в интернете как) выводил из строя остальные конденсаторы. Кроме того вы не знаете при проверке мультиметром конденсатора на сколько конденсатор не исправен:

• Сколько он запасает емкости?
• Каково реактивное сопротивление?
• Как быстро он разряжается?

чтобы реально проверять конденсаторы вам нужен LCR измеритель.

конденсаторы нужно проверять мостовым измерителем.

Измерение сопротивления.

Сектор для измерения сопротивления расположен под сектором постоянного напряжения и разбит на пять поддиапазонов с пределами измерений:

1. 2000 кОм;
2. 200 кОм;
3. 20 кОм;
4. 2000 Ом;
5. 200 Ом.

обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение.

Вообще эта часть мультиметра более универсальна и не ограничивается только измерением сопротивления резисторов. С ее помощью Вы будете проверять исправность транзисторов, диодов, конденсаторов, обмоток трансформаторов и т.д.

И так, приступим.Измерительные щупы установлены в гнезда, как для измерения напряжений.

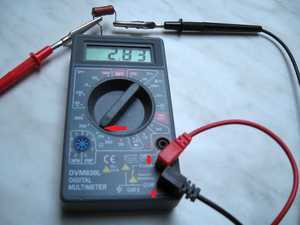

Берем резистор номиналом, например, 1.2кОм (1200 Ом), переводим переключатель в положение «2000», что соответствует диапазону от 0 до 2000 Ом (2 кОм), щупами касаемся выводов резистора и на индикаторе видим результат измерения 1205 Ом. Все очень просто.

Измеряем резистор с неизвестным сопротивлением.

Когда номинал резистора неизвестен, поступают так же, как и при измерении напряжений.
Переводят переключатель в максимальный предел измерений и, двигаясь по ступенькам вниз, получают искомый результат. При измерении сопротивлений с неизвестным номиналом, не имеет значение с какого предела начинать его поиск. В любом случае мультиметр Вы не сожжете.

Предположим, что мы не знаем номинал резистора. Тогда переводим переключатель в положение максимального предела «2000К», что соответствует диапазону от 0 до 2000 кОм (2 МОм), и щупами касаемся выводов резистора. На индикаторе появились «нули», означающие, что какое-то сопротивление есть, но из-за того, что диапазон выбран слишком большой, мультиметр не может его определить.

Переводим переключатель в положение «200К», что соответствует диапазону от 0 до 200 кОм, производим измерение и на индикаторе видим показания «01,1». Здесь, уже можно сказать, что номинал нашего резистора составляет приблизительно 1,1 кОм, но впереди стоящий нолик предлагает еще понизить диапазон измерения.

Снижаемся до предела «20К», что соответствует диапазону от 0 до 20 кОм, и производим измерение. Теперь можно сказать, что номинал нашего резистора составляет 1.2 кОм. А так как основная масса резисторов выпускающихся для бытовой техники имеет допуск ±10%, плюс погрешность самого мультиметра, мы можем смело утверждать, что номинал резистора найден верно.

Возможно еще более точно измерить сопротивление резистора, если снизится до предела «2000», как уже было сделано в начале статьи.

А теперь в целях эксперимента снизимся до предела «200 Ω», соответствующего диапазону от 0 до 200 Ом, и еще раз проведем измерение.На индикаторе слева появилась единица (1), которая говорит о том, что сопротивление резистора больше, чем позволяет измерять этот диапазон, или имеет обрыв. Отсюда делаем вывод, что на этом пределе производят замер резисторов номиналом только до 200 Ом.

Для измерения сопротивлений до 2000 Ом (2 кОм), целесообразнее пользоваться режимом типа «прозвонка» (смотри первое фото). Вообще это очень удобная штука, особенно если Вы занимаетесь прозвонкой кабеля, ведете монтаж проводов или проверяете контакты электрической схемы в труднодоступных местах, когда обе руки заняты, держа измерительные щупы, а сам мультиметр висит на проводах своих же щупов. Звуковым сигналом прозвонка сигнализирует о наличии цепи или контакта до 45 Ом, что очень удобно.

Внимание! Прежде чем проводить измерения сопротивлений в схемах, убедитесь об отсутствии питающего напряжения в них!!!

Для чего необходим мультиметр

Мультиметр применяется довольно широко. Он полезен при таких работах, как:

• починка электрических приборов;
• ремонт автотранспорта;
• починка сетей;
• прокладка электрической проводки.

Все мультиметры можно использовать с целью измерения:

• напряжения;
• сопротивления;
• силы тока.

К сведению! Некоторые модели могут измерить емкость конденсатора. Это относится только к цифровым.

Другими функциями тестера могут быть:

• проверка исправности диодов и транзисторов;
• измерение частоты;
• определение температуры.

Резисторы обладают сопротивлением

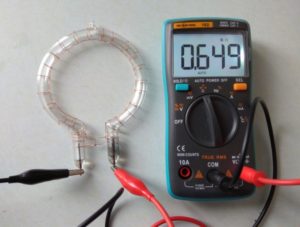

Измерение сопротивления

Измерение сопротивления мультиметром строится на законе Ома. Формулировка этого закона следующая: сила тока, который протекает по цепи, прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Прибор работает именно на основе такой связи. Источником напряжения в случае тестера является его внутреннее питание. Таковой является батарейка. Напряжение этого элемента 9 Вольт. Измеряемое сопротивление прилагается к щупам мультиметра. Ток, который протекает по цепи в этот момент, зависит исключительно от этого сопротивления. Исходя из двух показаний (сила тока и напряжение), можно вычислить искомый параметр (сопротивление).

Перед измерением сопротивления, необходимо примерно оценить этот параметр. Следует выделить один из пределов замера тестера. Если номинальное сопротивление будет выше, то прибор моргнет, и надо будет перевести аппарат на один предел выше.

Вам это будет интересно Установка амперметра

К сведению. Нельзя допускать прикосновения руками к частям, которые проводят ток. Иначе прибор измерит сопротивление резистора и человеческого тела.

В конденсаторах меряют емкость

Измерение напряжения

Первым этапом проведения измерения служит определения типа тока. Ток бывает постоянным или переменным. В зависимости от этого нужно выбрать соответствующий режим на приборе.

К сведению. Наиболее современные модели имеют функцию определения типа тока, и первый шаг при работе с ними производить не нужно.

Далее надо установить приблизительное значение напряжения. Это возможно, если такой показатель примерно известен. Если данная информация недоступна, устанавливается самое высокое значение, допустимое для конкретной модели. Потом провода (черный и красный) вставляются в соответствующие гнезда. На экране (шкале) мультиметра проявится значение напряжения.

Диоды пропускают в одном направлении ток

Основы измерения сопротивления

Есть несколько простых шагов, необходимых для измерения сопротивления с помощью аналогового мультиметра:

1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда. Часто у мультиметра будет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
3. Обнулить счетчик: счетчик должен быть обнулен, чтобы получилось всё правильно замерить. Это делается путем плотного размещения двух датчиков вместе, чтобы дать короткое замыкание, и затем настройкой контроля нуля, чтобы дать показания нулевого сопротивления (отклонение полной шкалы). Этот процесс необходимо повторить, если диапазон изменяется.
4. Выполните измерение: с помощью мультиметра, готового к выполнению измерения, датчики можно наложить на предмет, который необходимо измерить. Диапазон может быть скорректирован при необходимости устранить неисправность.
5. Выключите мультиметр для проверки исправности. После измерения сопротивления целесообразно повернуть функциональный переключатель на диапазон высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то никакого повреждения не будет, если он будет случайно использован без выбора правильного диапазона и функции, но проверять все равно нужно.

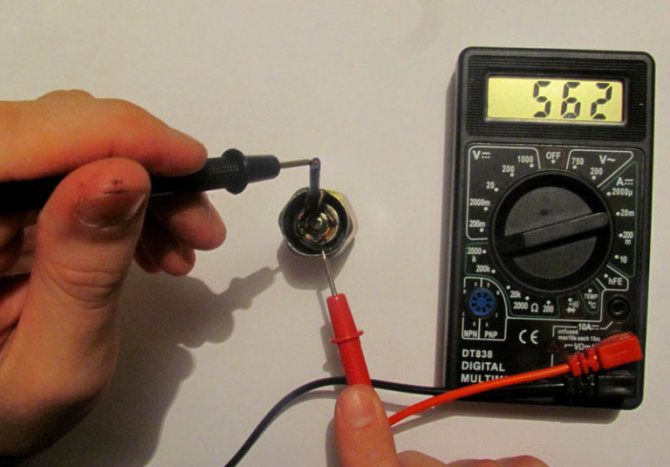

Проверка переменного резистора

Первое, на что следует обратить внимание – это то, что сам счетчик реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует большему току, и стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата

Если все выполнить правильно, резистор будет легко прозваниваться.

Как прозвонить резистор, чтобы понять, что он исправный или неисправный.

Основная идея заключается в том, что мультиметр подает напряжение на два датчика, и это приведет к течению тока в элементе, для которого измеряется сопротивление. Измеряя сопротивление, можно определить сопротивление между двумя датчиками мультиметра или другого элемента испытательного оборудования.

Аналоговые мультиметры хороши при измерении сопротивления, хотя следует отметить несколько моментов, касающихся того, как это делается.

Как измеряется сопротивление?

Как проверить мультиметром сопротивление, можно прочитать в инструкции, но способ общий для многих моделей. На тестере секция сопротивлений обозначена значком «Омега». У распространенных моделей типа M832, M83х, MAS83x установлено 5 пределов измерения: 200 Ом, 2 К, 20 К, 200 К, 2 М. Кроме того, 6-е положение служит для прозвонки цепей. Зуммер срабатывает при сопротивлении между щупами менее 50 Ом. При их соединении между собой прибор показывает величину сопротивления немного выше нуля. Когда измеряется величина небольшого сопротивления, это значение вычитается из показаний.

Например, при наличии резистора, сопротивление которого составляет приблизительно 1,5-7 К, для измерения мультиметром М832 следует выбрать диапазон с пределом 20 К.

В отличие от других приборов, омметром можно измерять неизвестное сопротивление на любом диапазоне, это не приведет к выходу его из строя. Если установка не соответствует необходимым пределам, на экране будет зафиксирована единица или ноль. В первом случае надо увеличить верхний предел диапазона измерений, а во втором — уменьшить.

Обратите внимание! Перед тем как проверить мультиметром сопротивление, новички обычно касаются обеими руками токоведущих выводов деталей и щупов. В результате измеряется сопротивление резистора и тела, что вносит погрешность в показания прибора

Особенно она велика, когда номинал измеряется в мегаомах. Вывод детали и щуп можно придерживать только одной рукой. Это требование следует соблюдать при проверке любых радиодеталей.

Когда производится ремонт электронной аппаратуры, часто требуется измерить сопротивление впаянного в схему резистора. Чтобы получить точные показания, надо выпаять один из выводов. Измерительная цепь должна состоять только из омметра и резистора. Если он впаян в схему, сопротивления между выводами и другими радиодеталями будут суммироваться. Если деталь имеет много выводов, для проведения измерений ее следует сначала полностью выпаять.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как измерить силу тока мультиметром – инструкция с видео

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

Как измерить сопротивление заземления

Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Как проверить резистор мультиметром, не выпаивая на плате

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, так как нет необходимости обнулять счетчик. Поскольку цифровой мультиметр дает прямое показание измерения сопротивления, также не существует эквивалента обратного показания, найденного на аналоговых мультиметрах.

Проверка работоспособности резистора мультиметром:

1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда. Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
3. Включите мультиметр
4. Выберите необходимый диапазон. Требуется цифровой мультиметр и необходимый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечается как максимальное значение сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже, но близко к максимуму диапазона. Таким образом, можно сделать наиболее точное измерение сопротивления.

Не сложная схема для которой подойдет любой тестер. Цифровые мультиметры являются идеальными образцами испытательного оборудования для измерения сопротивления. Они относительно дешевы и они предлагают высокий уровень точности и общей производительности.

Правила безопасности во время выполнения прозвонки

Любые электротехнические работы, в том числе диагностика проводников требует соблюдения всех мер предосторожности и правил электробезопасности. Главные правила, соблюдения которых сохранят вам жизнь и здоровье звучат так:

Всегда работайте только при отключенном питании. Повесьте табличку «НЕ ВКЛЮЧАТЬ

РАБОТАЮТ ЛЮДИ!» у рубильника или автомата;
Не касайтесь оголенных проводников голыми руками, используйте спецодежду и специальный инструмент;
Пользуйтесь электроинструментом с острыми кромками осторожно: используйте перчатки и не допускайте повреждения кабеля;
По окончании работ все неисправные системы должны быть обесточены, а оголенные провода – качественно заизолированы.

Берегите себя и помните, если вы сомневаетесь, что вам по силам работа с электрическими сетями – доверьте это дело профессионалам.
