Как прозвонить предохранитель мультиметром

Как проверить предохранитель в машине мультиметром? Все мы в душе электрики

При отказе электрооборудования автомобиля, нужно знать, как проверить предохранитель мультиметром. Современные машины с каждым годом получают всё больше дополнительного оборудования, которое работает от электроэнергии бортовой сети. Для защиты потребителей от токов короткого замыкания и других проблем, в цепях предусмотрена установка защитных элементов, которые называют предохранителями. При значительном превышении потребляемого тока предохранитель перегорает, благодаря чему исключается возможность возникновения возгорания проводки или установленного оборудования. Как проверить предохранитель в машине мультиметром,

нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

Частые ошибки и их последствия

Основные ошибки при установке и замене автомобильных предохранителей в цепи:

Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.

Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.

Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.

Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.

Как поменять предохранитель в автомобиле

Новички, сталкивающиеся с заменой автомобильных предохранителей, часто задаются вопросом – как это сделать? В этом, нехитром на первый взгляд, действии иногда нужно знать небольшие нюансы.

Предохранители в автомобилях бывают двух видов – классические «пальчиковые» и более современные «флажковые». Соответственно, разберемся отдельно и с теми, и с другими.

Замена классических предохранителей

Такой тип предохранителей широко использовался в классических моделях АвтоВАЗа и первых Самарах. Представляет собой стержень из пластика или керамики, с надетой на него плавкой вставкой определенной ширины из тонкого металла. Именно эта вставка разрывается при возникновении короткого замыкания в проводке авто. Такие предохранители устанавливаются между двух металлических лапок блока – каждый между своей парой.

Классические «пальчиковые» предохранители устанавливаются между двумя упругими лапками.

Для замены «пальчикового» предохранителя его нужно просто вытащить из пространства между лапками, немного отжав подвижную лапку (вторая, как правило, жестко закреплена в блоке). Новый предохранитель вставляется аналогично. При этом нужно проследить, чтобы концы предохранителя установились в отверстия или углубления на лапках и он не болтается на своем месте.

Известным минусом классических монтажных блоков с «пальчиковыми» предохранителями является то, что лапки со временем теряют упругость и могут отдаляться друг от друга. Поэтому, если новый предохранитель даже после правильной установки продолжает болтаться, выньте его, подожмите подвижную лапку к верхней (уменьшив зазор между ними) и вставьте предохранитель обратно.

Замена флажковых предохранителей

Флажковые предохранители имеют совсем другую конструкцию. Плавкая вставка помещена в пластиковый корпус и имеет два наружных контакта. Этими контактами флажковый предохранитель устанавливается в соответствующие отверстия монтажного блока и обеспечивает при этом очень надежное соединение.

Вытащить такой предохранитель гораздо сложнее, чем «пальчиковый». Для этого используется специальный пластиковый пинцет, который, как правило, размещается в отдельном гнезде монтажного блока. Этим пинцетом берут предохранитель за пластиковый корпус-флажок и вытаскивают из гнезда.

Если специального пинцета под рукой нет, а предохранитель вытащить нужно, можно использовать небольшую плоскую отвертку, поддевая предохранитель за пластиковый корпус у самого основания. При этом нужно следить, чтобы металлическое жало отвертки не касалось каких-либо контактов в блоке (соседние предохранители, реле, свободные гнезда).

Флажковые предохранители удобнее всего извлекать из гнезда специальным пинцетом

На худой конец, флажковый предохранитель можно вытащить и пальцами, но не всегда есть возможность подцепить его. В монтажных блоках многих автомобилей предохранители установлены настолько тесно, что крепкие мужские пальцы просто не пролазят между ними, а у женских не хватит сил.

Устанавливаются флажковые предохранители чрезвычайно просто – они одним движением вставляются в нужное гнездо подобно вилке в розетку. И при этом не болтаются. Если же предохранитель такого типа имеет свободный ход в гнезде, это говорит о неисправности гнезда. Его форма и размер, как правило, нарушаются из-за сильного нагрева, вызванного тотальным окислением контактов. В этом случае блок придется разбирать. Современные монтажные блоки достаточно сложны, поэтому без хороших знаний автомобильной электрики и навыков, эту работу лучше доверить специалистам.

Заменяя предохранитель, обязательно убедитесь, что новый имеет подходящий номинал по току. Слишком слабый будет сгорать без повода, а сильный – может мужественно выстоять в критический момент и тогда… До этого лучше не доводить.

Узнать, каких номиналов бывают флажковые предохранители, и корпусами каких цветов они при этом обладают, вы можете из таблицы в статье как выбрать предохранители для автомобиля.

По

Расчет его номинала при установке дополнительного оборудования

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

• Р – мощность лампы,
• U – напряжение бортовой сети (12 Вольт),
• I – ток в цепи.

Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Видео — выбор качественных автомобильных предохранителей, их проверка на целостность, расчет номинала:

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Как проверить реле бензонасоса мультиметром

После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания

• Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
• Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
• Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом – вместо бесконечности (1) – или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.

Часто – как и в случае с реле топливного насоса – реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.

При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения – обычно эти клеммы имеют маркировку 30 и 87a.

На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал – если он в хорошем состоянии – при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.

1. Проверка правильности работы

• Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
• Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
• При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
• Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю – в сотых или тысячных долях – или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
• Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
• Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.

Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.

Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.

Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.

Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.

Видео.

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

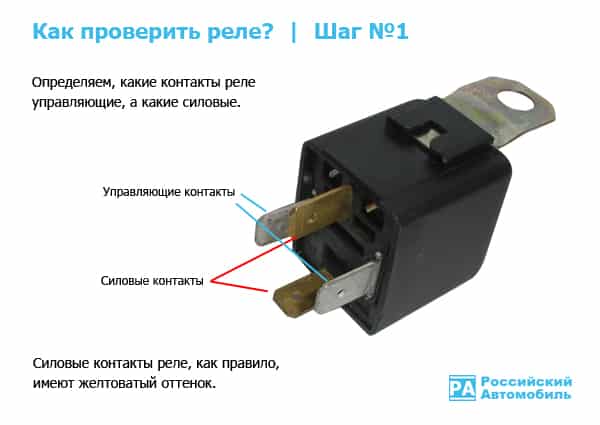

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Диагностика предохранителей и почему они перегорают в вашем автомобиле.

Любая цепь в системе электроснабжения автомобиля имеет предохранитель, который перегорает и защищает дорогостоящую проводку машины. Предохранитель служит для защиты от:

• короткого замыкания,
• токовой перегрузки.
• выхода из строя автомобильного оборудования

Первым делом при коротком замыкании разрушается плавкая вставка , тем самым разрывает цепь проводки. Купить и заменить всавку не составляет большого труда и средств.

Любой предохранитель рассчитан на определенное значение протекающего тока. Только при превышении этого значения он сгорает . Иногда завод-изготовитель устанавливает несколько предохранителей в зависимости от мощности и количества электроустройств в машине. При протекании тока, большего, чем номинальное значение, плавкая вставка расплавляется, т.е. предохранитель срабатывает. Теперь его нужно заменить на новый с таким же номинальным значением.

Если же установить, например, вместо 10 А , 16 А, то тогда при перегрузке предохранитель может выдержать превышение тока, а вот проводка – не сможет. В итоге плавкая вставка останется целая, а провода и прибор подлежат замене. Если же предохранитель установлен на 8 А вместо 10 А, то тогда надежность повыситься, но при протекании тока, например, 9 А он разрушиться, хотя при прежнем аналоге цепь выдержала бы перегрузку. Производители автомобилей учитывают и запас мощности на электрической цепи.

Существуют несколько ошибок водителей во время использования электрооборудования и предохранителей. Например, вместо плавкой всавки ставят:

• кусочек проволоки,
• монеты,
• гвоздь,
• другие металлические предметы

Тем самым не обеспечивается надежная защита. Ведь такие предметы могут выдержать очень большие токи, что может привести к перегреву электрической проводки и чего хуже к возгоранию автомобиля.

Также следует после обнаружения сработавшего предохранителя выяснить, в чем причина перегрузки электрической цепи. Быть может, что неисправность в светосигнализации или генераторе. Если замененная вставка перегорает повторно, необходимо перезванивать электрическую цепь и искать замыкание проводки или оборудования автомобиля.

На потребительском рынке очень много стало приборов не качественного исполнения, которые вставляются в прикуриватель и вызывают перегорание предохранителя отвечающий за работоспособность самого прикуривателя.

Не штатное оборудование автомобиля и перегрузка электрических цепей так же может стать причиной перегорания предохранителей.

Основные причины

Как проверить диод мультиметром

На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.

Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.

• плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты;
• износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле;
• неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя;
• резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя;
• нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.

Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.

Как проверить предохранитель в машине

С каждым годом электрические цепи автомобилей включают в себя все больше элементов, которые настолько тесно связаны, что выход из строя одного из них, как правило, влечет за собой поломку другого (одного или нескольких). Чтобы минимизировать такие ситуации машины стали оснащать предохранителями, главное предназначение которых – недопущение короткого замыкания электрических цепей. Принцип действия прост: когда на цепь поступает слишком сильное напряжение, предохранитель перегорает и разрушается, чем провоцирует разрыв цепи и, следовательно, защиту всех устройств к ней подключенных. Допустим, такой разрыв уже произошел. Как найти среди множества предохранителей именно тот, который подлежит замене? – ответ ниже.

Способ №1 – как проверить предохранитель в машине с помощью схемы.

В руководстве к любому автомобилю всегда прорисовывается схема расположения предохранителей. Она – лучший помощник в поиске перегоревшего устройства.

Все, что нужно от вас, – определить в соответствии с данной схемой место нахождения предохранителя, отвечающего за неработающий элемент электрической цепи (магнитолу, габариты, прикуриватель, печку или др.), и произвести его замену на новый. Если с этой заменой поломка «уходит», значит, проблема была, действительно, в данном предохранителе, если нет – либо предохранитель не тот, либо причину неисправности следует искать совершенного в другом месте (проводах (контактах) неработающего устройства, перегоревшей лампочке или пр.).

Кстати, именно менять предохранитель на новый вовсе необязательно, вполне достаточно будет просто провести его визуальный осмотр.

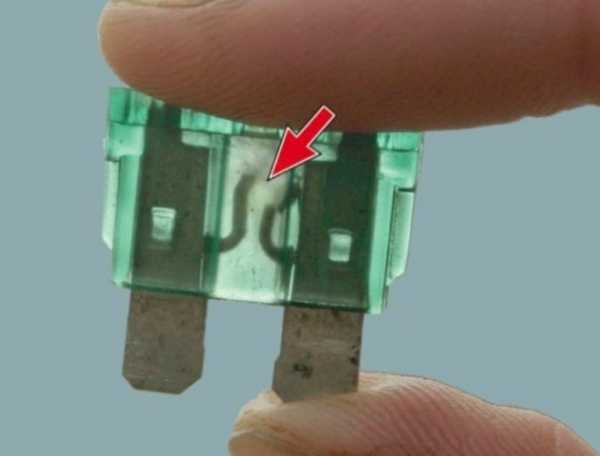

Способ №2 – визуальное исследование.

Осуществлять его можно, как в отношении какого-то конкретного предохранителя, так и для проверки абсолютно всех таких элементов в авто, ведь практический каждый из них сегодня имеет прозрачный корпус, в котором даже невооруженным глазом четко видна «нить».

Ее целостность – есть главная характеристика исправности предохранителя, ее-то и следует проверять, извлекая защитные устройства один за другим.

Однако следует признать, что большое количество предохранителей, которое есть в современном автомобиле, и их размер далеко не способствуют быстрому поиску перегоревшего элемента, поэтому чаще всего автомобилисты производят поиск не визуально, а с помощью специального прибора – мультиметра (тестера).

Способ №3 – как проверить предохранитель в машине мультиметром.

С помощью мультиметра предохранители в машине можно проверять на исправность, как в снятом состоянии, так и «на месте».

В первом случае прибор следует установить в звуковой режим проверки.

А затем установить его щупы на контакты предохранителя.

Если слышен писк – устройство исправно.

Однако при отсутствии схемы или точной уверенности в том, что виной всему конкретный предохранитель, вытаскивать и прозванить каждый – дело весьма длительное и утомительное, поэтому, дабы поберечь силы и время, рекомендуем осуществлять проверку «на месте». Она заключается все в том же прозвоне, но уже не самих контактов, а их открытых точек. Дотроньтесь до них мультиметром и мгновенно определите, исправен предохранитель или нет.

Подключите один конец выбранного устройства к массе (раме или кузову автомобиля), а вторым поочередно касайтесь выводов предохранителя.

Он исправен, если лампочка загорается на каждом из выводов.

Важно!

Перед тем, как проверить предохранитель в машине, обязательно проверьте соблюдение следующих условий:

• зажигание выключено, автомобиль заглушен;
• электрическая цепь машины запитана, то есть в ней есть исправная АКБ и на нее накинуты клеммы.

А еще никогда не перемыкайте контакты разных предохранителей и не вставляйте проволоку вместо перегоревшего элемента даже на время, иначе можете «попасть» на куда более дорогостоящий ремонт, чем просто замена предохранителя.

https://youtube.com/watch?v=Ath2RD4UWgI

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Особенности стрелочного мультиметра

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

Элемент на плате

Стоит помнить перед работой

Нужно помнить — что предохранители стоят в электрической цепи, поэтому нужно соблюдать меры предосторожности:

• Автомобиль должен быть «заглушен»
• Зажигание нужно выключить
• Аккумулятор должен быть установлен и клеммы должны быть накинуты, иначе не будет «питание» электрической цепи
• Не перемыкайте контакты одного предохранителя с другим, мультиметром.

Что хочется добавить в заключении, ребята – два первых метода доступны всем, то есть банально вытащить и посмотреть, а вот третий с тестером … купите его, реально полезная вещь в автомобиле, если решили постигать его сами, просто не заменим!

Сейчас смотрим подробное, но полезное видео.

Надеюсь вам помог, искренне ваш АВТОБЛОГГЕР.

(10 голосов, средний: 4,90 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машин.

Электрический плавкий предохранитель

— это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор
