Какие есть способы проверить автомобильный аккумулятор на работоспособность

Проверка нагрузочной вилкой

Для получения наиболее точных результатов измерений используется нагрузочная вилка. Конечно, это оборудование редко когда встретишь в частных руках, куда чаще в профессиональных мастерских или на станциях технической диагностики. Однако если она всё-таки есть, то почему бы ей не воспользоваться.

Нагрузочная вилка представляет собой устройство, которое также, как и мультиметр, подключается на клеммы АКБ. Затем она даёт ток короткого замыкания на аккумулятор, который имитирует работу стартера. Как известно, без нагрузки показания равны около 13 В.

В момент поворота ключа зажигания, которое и имитирует нагрузочная вилка, показания в норме «просаживаются» вниз. Максимальное нормальное падение может быть до 9 В и вернуться к начальным показаниям после снятия напряжения. В таком случае батарею можно считать исправной.

Если же показатели падают ниже 9 В, то даже если они и возвращаются в исходное состояние, такой аккумулятор навряд ли заведёт автомобиль

Важно помнить, что проверка нагрузочной вилкой должна осуществляться только в тёплое время года (оптимально при температуре +20… +25 градусов), иначе есть возможность высадить заряд аккумулятора на тестировании

Как проверить заряд аккумулятора автомобиля по индикатору

В настоящее время многие АКБ оснащены встроенным индикатором, обозначающий его текущее состояние. Первыми применять в производстве АКБ стали в Японии.

На крышке аккумуляторной батареи имеется специальное окошко. Это и есть индикатор заряда аккумулятора автомобиля. Его еще называют гидрометром. Обычно имеет зеленый цвет, говорит о том, что он полностью заражен. По мере разряда цвет изменяется. Если же белый или серый цвет – это сигнал о том, что часть емкости потеряно. Значит необходимо зарядить. Если же цвет черный – это значит, что он полностью разряжен и требуется замена.

Принцип его действия в следующем:

• По мере увеличения уровня заряда автомобильной батареи повышается плотность электролита. Что в свою очередь приводит к тому, что поплавок, в виде зеленого шарика, поднимается по трубке, и становится виден в специальном окошке. Поплавок всплывает когда заряд АКБ составляет 66% и выше.
• Если же поплавок не всплывает, значит состояние автомобильной батареи ниже нормы. Как отмечалось, окошко будет черного цвета, но в некоторых предусмотрен еще один шарик красного цвета, который будет всплывать при низком заряде аккумулятора.
• При пониженном уровне электролита в батарее (частичной потере емкости) через глазок будет виден сам электролит. В такой ситуации необходимо долить дистиллированную воду и подзарядить его.

Читать также: Укладка плитки с помощью системы выравнивания плитки

Как проверить аккумулятор при покупке в магазине или с рук? Определить исправность автомобильной батареи можно и по индикатору – достаточно простой и легкий способ.

Однако, стоит помнить, что индикатор дает возможность выполнить предварительную оценку степень заряженности, но никак не точную. И в полной мере полагаться на его показания не следует, есть более точные методы. К тому же, такая проверка возможна не со всеми АКБ, некоторые данным окошком не оснащены

Поэтому важно быть в курсе и других методов

Какие параметры можно проверить

При помощи данного измерителя электрических характеристик можно узнать емкость аккумулятора, напряжение (разность потенциалов) между его полюсами, внутреннее сопротивление, ток утечки.

Как измерить напряжение

Измерение значения данной характеристики на перезаряжаемом источнике питания при помощи мультиметра производится следующим образом:

1. Измеритель переключается на диапазон замеров постоянного напряжения до 20 В;
2. Наконечники щупов прикладываются к одноименным полюсам (выводам) питания;
3. Спустя несколько секунд, текущее значение напряжения акб высвечивается на дисплее.

На заметку. Если на дисплее рядом с цифрами высвечивается знак « – » то это означает, что при подключении зажимов или наконечников щупов произошла «переполюсовка»: щупы приложены не к одноименным, а к разноименным полюсам (минусовой черный щуп приложен к плюсовому полюсу, красный плюсовой – к минусовому. Особой опасности данная ситуация не несет, но для нормальной работы измерителя ее лучше избегать и следить за соблюдением полярности подключения щупов.

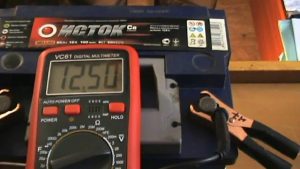

Измерение разности потенциалов при помощи многофункционального измерителя

Как измерить ёмкость

Узнать емкость батареи можно следующим образом:

• Батарею полностью заряжают, после чего подключают к ней нагрузку с заранее известным током потребления, например, лампу накаливания;
• Засекают время, в течение которого нагрузка будет нормально работать;
• Одновременно с этим к полюсам подключают щупы (зажимы) мультиметра, переключая его в режим измерения постоянного напряжения в диапазоне до 20 В. Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики.
• Фактическое значение характеристики находят, делая простой расчет: умножая ток, потребляемый нагрузкой, на время ее нормальной работы от полностью заряженной батареи. Полученный результат выражается в Амперчасах (А*час, Ah).

Помимо мультиметра, измеряется емкость перезаряжаемых элементов с помощью такого приспособления, как тестер.

Как проверить внутреннее сопротивление

Для проверки внутреннего сопротивления батареи производят следующие манипуляции:

• К батарее подключают нагрузку: лампочку, моторчик или какой-либо инструмент;
• Дают нагрузке поработать 5-10 секунд;
• Замеряют напряжение питания (U1);
• Отключают нагрузку;
• Повторно замеряют напряжение на полюсах батареи (U2);
• Находят разницу между двумя значениями U1 и U2, после чего делят ее на номинальную заявленную производителем питания разность потенциалов, затем переводят полученный результат в проценты. Если в процентном выражении полученное на основании расчетов значение меньше 0,4%, значит, внутреннее сопротивление нормальное.

Элементы с превышающим данное значение показателем считаются непригодными и даже опасными для дальнейшего использования.

Как проверить ток утечки

Ток утечки – опасное, нежелательное явление для любого перезаряжаемого питания. Проверка его наличия на автомобильном источнике питания производится следующим образом:

• Выключают зажигание;
• Отключают все работающие при выключенном зажигании потребители: магнитолу, охранную систему;
• Отсоединяют минусовую клемму источника питания;
• Переводят мультиметр в режим измерения постоянного тока силой до 10А;
• При помощи зажимов крокодильчиков подключают плюсовой щуп мультиметра к одноимённому полюсу;
• Минусовый щуп подключают к снятой с полюса батареи минусовой клемме;
• Признаком наличия тока утечки будет изменяющееся число на дисплее измерителя: чем больше отображаемое на нем значение, тем выше ток утечки и самопроизвольный разряд элемента в нерабочем режиме.

Определение тока утечки на автомобильной акб

В батареях, в которых тока утечки нет, на экране измерителя будут три нуля, разделенные одной точкой.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства? Для того чтобы при проверке различных характеристик акб при помощи мультиметра не повредить его внутреннюю начинку, необходимо устанавливать правильный диапазон измерений. Так, например, при замере разности потенциалов между полюсами у 12-ти вольтовой акб прибор устанавливают в диапазон измерения постоянного напряжения до 20 В.

На заметку. Измерения значений различных характеристик с использованием многофункционального измерителя производятся, начиная с самого высокого диапазона. Это необходимо для того, чтобы не сжечь внутреннюю начинку измерителя и не получить электротравму.

Проверить уровень электролита в аккумуляторе

Диагностику следует начинать с этого, так как при ее недостатке могут возникать серьезные сбои в работе. Для этого выкрутите заглушки, сделать это можно с помощью отвертки, если ее нет под рукой, то подойдет обычная монета.

Примерно уровень должен составлять 13-15 миллиметров от пластин. Для точного измерения следует окунуть стеклянную палочку в АКБ, а потом заглянуть в техническую документацию для сравнения.

При недостатке нужно добавлять электролит понемногу, и периодически измерять уровень. После установки правильного уровня следует закрутить крышки на свои места, то есть откуда их выкрутили — туда и закручиваем.

Проверка с помощью нагрузочной вилки

Проверка с помощью нагрузочной вилки является самой эффективной наряду с другими способами. Время измерения напряжения с нагрузочной вилкой должен составлять не более пяти секунд.

Аппарат подключается к аккумулятору с соблюдением полярности. В начале замера напряжение должно составлять не более 14 вольт, по истечении пяти секунд – понизиться до 10 вольт.

Это указывает на правильную работу заряженного аккумулятора. Но, если цифра падает ниже 9 вольт, это говорит о том, что аккумулятор сильно разряжен. Специалисты советуют своевременно заряжать АКБ, чтобы не попасть в неприятную ситуацию.

Измерение уровня заряда

Инструкция, как правильно проверить аккумулятор мультиметром идем в комплекте с этим прибором, поэтому трудностей возникнуть не должно. Для этого следует только установить переключатель в нужное положение и подключить щупы к прибору.

Проверка аккумулятора тестером, в нашем случае это мультиметр, осуществляется следующим образом:

• Установите переключатель на измерение напряжения на 20 Вольт, в нашем случае этого будет достаточно.
• Красный щуп присоедините к плюсовому контакту аккумулятора, а черный щуп к минусовому.
• Запомните показания прибора, напряжение на рабочем аккумуляторе составляет 12,5-13 В.

Теперь вы знаете как проверить аккумулятор на работоспособность в домашних условиях. Желаем чтобы ваш аккумулятор отлично работал в абсолютно любую погоду!

Визуальная проверка состояния

Тут сразу стоит понять, что какие-то цифры и результаты измерений, как в случае с использованием тестеров и мультиметров, получить не удастся. Но это нам и не нужно.

Уже во многом по внешнему состоянию батареи можно определить, хорошая она или плохая, как долго прослужит и может ли вообще еще выполнять свои функции.

Рекомендую проводить такие процедуры перед покупкой новой АКБ, а также при приобретении подержанного автомобиля.

Корпус. Никаких повреждений и дефектов не допускается. Иначе при нарушении конструкции АКБ может спровоцировать короткое замыкание, отказать в самый неподходящий момент и просто не запустить двигатель;
Пыль и грязь. Их наличие не является критичным, но лучше, когда батарея остается в чистом состоянии. Следите за этим;
Клеммы. Она должны также быть чистыми

Но тут крайне важно посмотреть, нет ли на клеммах налета белого или зеленоватого цвета. Если есть, это признак окислительных процессов

Батарея плохая;
Влаги и следы подтеков. Если течет электролит, визуально заметить это не сложно. Следы влаги также указывают на то, что аккумулятору постепенно приходит конец;
Крепление и прилегание. Обязательно проверьте, насколько плотно стоят клеммы и как сильно затянуты крепления, удерживающие на своем законном месте автомобильную аккумуляторную батарею в подкапотном пространстве. Если все держится на соплях, это плохо.

Если влага и грязь будут накапливаться на АКБ, это провоцирует ускоренный саморазряд. Когда клеммы стоят недостаточно плотно, увеличивается сопротивление на участках соединения. Пусковой ток снизится, стартеру будет сложнее запускать двигатель.

Перегрев клемм также ничего хорошего не сулит автовладельцу. Потому допускать такого явления нельзя.

Чтобы аккумулятор работал хорошо и долго, за ним требуется соответствующий уход. Ведь нет абсолютно ничего сложного в том, чтобы периодически удалять все загрязнения и протереть корпус сухой ветошью. Можете подсветить себе лампочкой, чтобы детальнее изучить состояние оборудования.

Еще один момент относительно ухода при появлении следов электролита или образования налета на клеммах. Выкидывать батарею не обязательно. Но при обнаружении потеков нужно правильно удалить электролит. Для этого сделайте слабый щелочной раствор. Готовится он просто. Берется 100 миллилитров воды, и туда добавляется чайная ложка соды. Все тщательно перемешивается, и губкой протирается поверхность. Затем насухо вытрите все тряпками.

При окислении клемм возьмите мелкозернистую наждачку. Предварительно обесточьте АКБ. Далее не лишним будет обработать очищенные клеммы с помощью технического вазелина. Либо просто возьмите немного масла со щупа, и смажьте их. Масло также достойно защищает от закисления.

Советы напоследок

Теперь вы знаете, как проверить исправность аккумулятора автомобиля самостоятельно и какие инструменты для этого потребуются. И в заключение несколько простых советов, которые помогут вам при эксплуатации автомобильного аккумулятора:

• содержите аккумуляторную батарею в чистоте. Регулярно вытирайте следы масла и подтеки электролита, пыль, грязь. Очищайте клеммы и выводы от окисления. Лучше покрывать их специальной смазкой для электрических контактов;
• периодически заряжайте АКБ от сетевого устройства. Подзарядку можно делать раз в квартал, а зимой ещё чаще;
• периодически проверяйте уровень электролита в банках аккумуляторной батареи и не допускайте его падения ниже минимально отметки. Летом, когда от жары кипит аккумулятор, проверку нужно делать чаще;
• проверяйте плотность электролита на заряженном аккумуляторе. Штатное значение 1,27 гр./см3. Зимой это значение рекомендуется поднять до 1,29 гр./см3;
• следите за исправным состоянием бортовой сети автомобиля (генератор, регулятор напряжения, проводка).

Измерение заряда мультиметром

Мультиметром называют прибор способный замерить ампераж, напряжение, сопротивление и температуру у технических устройств.

Данные тестеры применяют не только, чтобы замеривать заряд АКБ машин. Они с высокой точностью могут определить напряжение в батарее шуроповертов, ноутбуков и телефонов.

Например, многие устройства IPHONE работают на литий-ионных АКБ, которые очень удобно тестировать электронными японскими мультиметрами компании Sanwa или китайскими DT-830b.

Для современных владельцев авто это практически идеальный вариант. Стоимость такого прибора вполне приемлемая. Особенно удобно пользоваться теми моделями, которые оснащены электронными табло.

Такой точности, как при первом и втором способе проверки не будет. Однако померить заряд, когда это необходимо и сориентироваться в дальнейших действиях, вполне возможно.

Как пошагово замерить напряжение мультиметром на аккумуляторе автомобиля:

1. Необходимо при помощи соответствующих проводов подключить мультиметр. Тестер должен работать в режиме «вольтажа» (замера напряжения). Для этого его устанавливают на уровень 20Вольт.
2. Специальными металлическими щупами, которые расположены на проводах, прибор прикладывается к клеймам батарейки (щуп красного цвета — к плюсу, черный – к минусу). В редких случаях провода бывают одинакового цвета.
3. Далее на электронном табло должны появиться данные замеров.

Важный момент! При замере должен быть выключен. Иначе прибор покажет недостоверные данные.

Для удобства автолюбителей разработана специальная шкала значений, помогающая по данным тестера определить степень заряженности батареи:

1. Более 12,7Вольт – батарейка полностью заряжена.
2. Если значения в диапазоне от 12,1 до 12,5Вольт, то батарея заряжена наполовину.
3. В случае значений меньше 11,7Вольт – АКБ сильно разряжена.

Исходя из представленных параметров, можно сделать вывод, что значения напряжения на приборе менее 12,7Вольт, показывают частичную заряженность АКБ. В случаях, когда мультиметр показывает менее 11,7Вольт, аккумулятор стоит поставить на зарядку.

У любой машины постоянно происходит минимальная утечка тока (в пределах 50-80 мА.). В частности:

• на охранную сигнализацию расходуется 25-25мА;
• контроллер у системы впрыска забирает 5мА;
• магнитола автомобиля расходует 3мА;
• приборная панель с блоком центрального замка также забирает часть тока.

В результате все вместе разряжает АКБ в пределах 60мА. Эти затраты не являются для батареи критическими и её можно эксплуатировать еще несколько лет. Другое дело, если расход составит более 60-80 мА, то батарейка быстро разрядится.

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны. Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы. Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

• Возможность полной зарядки баратери автомобиля;
• Чем меньше сила тока, тем более полный заряд.

Минусы метода:

• Сильное газовыделение;
• Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Проверка плотности электролита

Для проверки плотности электролита аккумуляторного нам понадобится прибор — ареометр, стоит он не дорого.

Приобрести его можно как в магазине автозапчастей, так и в любом другом автомобильном магазине. Он состоит из стеклянной трубочки с грушей, внутри нее имеется поплавок, с его помощью и происходит измерение плотности жидкости.

Мы настоятельно рекомендуем производить измерение плотности при комнатной температуре. Делать это следует по причине того, что в гаражных условиях пыль и грязь, а ее попадание внутрь АКБ не допустимо.

Первым делом следует открутить все пробки с аккумулятора, а затем сдавить грушу и погрузить трубку в ячейку. Далее грушу нужно отпустить и извлечь измерительный прибор из ячейки.

До конца ячейки ареометр при заборе электролита погружать не стоит, так как на дне могут быть осадки.

Для того чтобы узнать плотность электролита нужно добиться положения, при котором поплавок не касается стенок трубки, и завершении запомните показания.

Если показания сильно различаются, то необходимо добиться лучшей плотности. Если показания плотности выше рекомендуемой плотности, то необходимо немного добавить дистиллированной воды.

При меньшей плотности лучше полностью откачать из ячейки электролит и залить новый, сделать это также можно с помощью ареометра.

Проверка уровня электролита в аккумуляторе.

Следующим этапом, после проверки и устранения саморазряда автомобильного аккумулятора необходимо произвести проверку уровня электролита в нем. Конечно, это касается только обслуживаемых аккумуляторных батарей.

Проверка уровня электролита производится специальной стеклянной уровнемерной трубкой, при этом уровень электролита должен быть в пределах 10-12 мм над пластинами АКБ.

Уровнемерная трубка это обычная стеклянная трубка с нанесенными на нее делениями в миллиметрах. Для того, что бы замерить уровень электролита необходимо трубку поместить в заливное отверстие АКБ до соприкосновения с сеткой сепаратора, верхний конец трубки зажать пальцем и вытащить трубку. Верхний уровень электролита в уровнемерной трубке будет соответствовать уровню электролита в аккумуляторе.

В основном заниженный уровень является следствием «выкипания» электролита, в этом случае уровень электролита доводится доливкой дистиллированной воды.

Доливка в аккумулятор непосредственно электролита производится только в том случае, когда вы уверены, что понижение уровня произошло вследствие разливания электролита из батареи.

Перед тем как приступить к дальнейшей проверки аккумулятора необходимо оценить степень его заряженности и дальнейшую проверку аккумулятора производить после полной зарядки.

Определить степень заряженности можно двумя способами: либо измерить плотность электролита в аккумуляторе, либо измерить напряжение на аккумуляторе.

Проверка АКБ мультиметром

Методика того, как проверить аккумулятор автомобиля мультиметром, интересует многих автолюбителей. Мультиметр (другое название — тестер) является самым легкодоступным и универсальным прибором для всех замеров, связанных с электричеством. Применяется в электрике и электронике. Отлично подойдёт для тестирования автомобильных электрических цепей. Им можно измерить основные параметры, такие как сопротивление, напряжение, сила тока. Как следствие, возможен замер ёмкости АКБ. Это сможет сделать любой человек, знакомый с первичными основами в области электричества. Проще говоря, с задачей легко справится ученик старших классов школы.

Проверку аккумулятора автомобиля мультиметром можно условно разделить на два этапа:

1. Проверка зарядки по напряжению в батарее.
2. Проверка ёмкости АКБ.

Эти два важнейших параметра измеряются достаточно просто, но требуют внимательности при подключении измерительного прибора, так как аккумулятор обладает мощной силой тока несмотря на невысокое напряжение, что при неверном подключении может вывести тестер из строя.

О том, как проверить зарядку аккумулятора мультиметром, в интернете написано много статей. Но все они сводятся к одному простому методу — замеру напряжения на клеммах. Метод позволяет определить уровень заряда батареи, а также установить, нуждается ли батарея в обслуживании. Делается это следующим образом:

Отключить клеммы питания автомобиля от АКБ.
Установить предел измерений мультиметра на значение от 0 до 20 V постоянного тока

Важно не перепутать: мультиметр должен быть включён на режим измерения напряжения, измеряемого в вольтах, а не в положение замера силы тока, измеряемого в амперах.
Подключить мультиметр к клеммам батареи, соблюдая полярность.
Запомнить показания.. https://www.youtube.com/embed/EypAvhphx0g

По полученным показаниям можно легко понять, в каком состоянии находится АКБ:

• Заряженная на 100% батарея будет выдавать напряжение 12,7 V и выше, на некоторых моделях АКБ напряжение может равняться даже 13 V.
• Напряжение ниже 12,7 V говорит о разрядке устройства. Чем оно ниже, тем больше разряжена батарея. Например, если мультиметр показывает напряжение 12,2 V, батарея разряжена примерно на 50%.
• Показатель в 11,8 V говорит о критическом разряде, и аккумулятору требуется незамедлительная зарядка. Запустить двигатель он, скорее всего, не сможет.
• Если показания ниже 11 V, АКБ лучше заменить, иначе она может нанести вред электрическим цепям автомобиля, вывести из строя генератор или контроллер зарядки.

Для получения более точных сведений о состоянии заряда устройства измерения следует производить спустя минимум четыре часа после отключения клемм питания автомобиля.

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

• Внутрь контактов вставляются швейные иглы из стали.
• Для этого используют плоскогубцы, а на руки надевают перчатки.
• К кончикам иглы нужно подсоединить щупы через нагрузку.
• Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

• Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
• Устанавливают диапазон в 0-20В.
• Замерять аккумулятор желательно только при отключении от питания транспортного средства.
• Красный щуп прикладывается на положительное гнездо.
• Черный щуп кладется на отрицательное гнездо через нагрузку.
• Полученные показания нужно зафиксировать.

Теперь необходимо оценить результат:

• Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
• Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
• Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Изучение делается в разрыв с нагрузкой:

• Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
• Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
• Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
• Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
• В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
• Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание

Это может вывести из строя все агрегаты, подключенные к цепи.

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

• щетки;
• кольца;
• диодный мост;
• регулятор напряжения;
• статорный прибор;
• ротор.
