Виды токопроводящих клеев для ремонта своими руками обогрева заднего стекла и инструкции по применению

Что представляет собой система обогрева заднего стекла

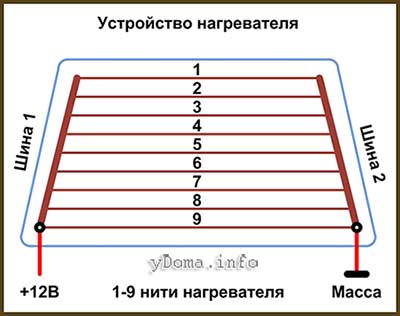

Заднее стекло автомобиля нагревается благодаря специальным нитям. Этот процесс происходит под воздействием постоянного тока, который через них проходит. Нити сделаны из токопроводящего вещества, которое обладает небольшим сопротивлением.

Общий ток обогревателя заднего стекла находится на уровне 10 Ампер. В системе используется около 10 нитей. Это означает, что через каждый элемент протекает ток примерно в 1 Ампер. В соответствии с законом Ома, можно посчитать, что сопротивление нити – примерно 12 Ом. При производстве задних стекол в заводских условиях нити обогревателя наносят разными способами. Это можно делать такими методами:

• вакуумное напыление – считается наиболее надежным способом;
• электрохимический;
• наклеивание.

Нити могут включать самые разные элементы и сплавы. К ним относят хром, никель, вольфрам. Также нити могут содержать смолы, графит, медь. В зависимости от разновидности таких нитей следует выбирать соответствующий метод ремонта.

Признаки неисправности обогревателя заднего стекла

Эта неисправность практически всегда обнаруживается в тот момент, когда в прозрачности заднего стекла возникает большая потребность.

Наличие подобной поломки можно определить по следующим признакам:

1. Слишком медленное отпотевание стекла.
2. На стекле обнаруживаются горизонтальные полосы запотевания или обледенения.
3. Обогрев заднего стекла полностью отсутствует.

Приступить к ремонту обогревателя заднего стекла можно только в том случае, если будет выявлено место повреждения.

Диагностика неисправности может осуществляться следующими способами:

• визуально;
• с помощью электроизмерительных приборов.

Если обрыв токопроводящей жилы образовался в результате механического повреждения, то, как правило, место отсутствия контакта можно будет легко определить в результате визуального осмотра. Кроме этого, если диагностика осуществляется при запотевшем окне, то достаточно включить обогреватель, чтобы значительно сузить поиск неисправности.

Повреждённых участков может быть несколько, поэтому следует не полениться и проверить все имеющиеся горизонтальные проводники, но начать диагностику следует с определения наличия тока на шинах обогревателя. По этим элементам электричество подаётся непосредственно к каждой нити и нарушение проводимости в них может повлиять на нагрев сразу нескольких дорожек.

Для проведения диагностики прибор необходимо перевести в режим измерения напряжения постоянного тока. Затем следует соединить отрицательный щуп мультиметра с массой автомобиля, а положительный — с шиной, к которой подведён провод от выключателя.

Если прибор покажет около 12 вольт по всей длине шины, то можно сделать вывод о полной работоспособности положительного проводника. Аналогичным образом производится диагностика отрицательной шины, но в этом случае стационарно необходимо подключить положительный щуп прибора к источнику 12 вольт в автомобиле.

Если шины обогревателя в полном порядке, то можно приступить непосредственно к поиску повреждений горизонтальных проводников. Для этой цели также следует воспользоваться стрелочным или цифровым мультиметром.

Выполняется диагностика в такой последовательности:

1. Включить обогреватель заднего стекла.
2. Переключить мультиметр в режим измерения напряжения постоянного тока.
3. Подключить минусовой щуп прибора к массе автомобиля.
4. Передвигая положительный щуп по горизонтальному проводнику определить место обрыва электрической цепи.

Если этого не происходит, то это говорит о том, что данный проводник имеет разрыв. Точное место определить можно по резкому изменению напряжения с 12, или меньшего напряжения, на 0 вольт.

Если необходимо найти место повреждения проводника на снятом с машины стекле или в случае, когда ремонт осуществляется при отсутствии подключённого к автомобилю аккумулятора, выполнить диагностику можно с помощью омметра.

Можно также воспользоваться цифровым мультиметром, который следует перевести в режим измерения сопротивления. Для определения места разрыва необходимо отрицательный щуп прибора подключить к клемме отрицательной шины, а положительный – аккуратно водить по токопроводящей поверхности горизонтальной ленты до тех пор, пока не будет обнаружен резкий скачёк в показателях прибора.

Для чего нужен обогрев зоны покоя дворников

Эта опция предназначена для обогрева места, где останавливается дворник стеклоочистителя в режиме покоя. Вам не придётся отрывать примёрзший  дворник, кроме того подогрев предотвращает образование мокрого снега в этой части лобового стекла, а так же обледенения и замерзания самой щётки стеклоочистителя.

Уверен, что каждый автовладелец сталкивался с проблемой обмерзания щеток в зимний период. Для того, чтобы вернуть дворникам работоспособность порой приходится даже выходить из машины и сбивать намерзший на щётке лёд и снег. Существует несколько способов решения данной проблемы:  применение щёток с подогревом, установка полностью обогреваемого лобового стекла,  даже внедрение специальной функцией стеклоочистителя, которая при кратковременном нажатии на рычаг управления дворниками ставит их в положение на 5-7 сантиметров выше штатного, в зону где стекло подогревается воздуха из штатной печки.

Обогрев зоны покоя дворников на лобовом стекле – ещё один способ решения данной проблемы: простой, достаточно эффективный, недорогой, доступный к самостоятельной установке.

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

• серная кислота;
• медный прут, диаметром до 10 мм;
• медный купорос;
• полоса ткани 50х30 см;
• скотч;
• ножницы;
• средство для очистки стекол.

Серная кислота

Медный прут

Медный купорос Ремонтировать повреждение токопроводящей нити нужно так:

На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло

Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.

Источники неполадки

Так как восстановить обогрев заднего стекла своими руками предпочитают многие водители, необходимо знать о вариантах ремонта с учетом источника проблемы. В самостоятельной проверке функциональных узлов машины не будет препятствий, если вы обладаете минимальными навыками ремонта автомобильной техники.

Предохранитель системы

Предохранительный элемент – первое, что должно привлечь ваше внимание при обнаружении поломки, поскольку система не будет работать, если он перегорел. Локализация данного элемента варьирует в зависимости от модели машины, поэтому на данном этапе придется обратиться за помощью к сервисной книге ТС

Далее снимите предохранитель и убедитесь в его работоспособности. Ремонт обогрева заднего стекла ограничится заменой перегоревшего элемента.

Поломка реле системы тоже может привести к остановке работы обогрева. В такой ситуации монтажа свежего элемента также будет достаточно.

Электропроводка

Если замена предохранителя не исправила ситуацию, перейдите к диагностике питающих электропроводов. Перегорание, обрыв крепления или перелом способствуют остановке поступления тока к нагревающим полюсам. Для обнаружения данного обстоятельства включите кнопку обогрева и измерьте напряжение клемм тестером. Обнаружить клеммы можно в нижней чести стекла или по его бокам. Отсутствие напряжения на проводах должно вас насторожить.

Изучите весь путь проводки на целостность, зачистите контакты клемм и соединений. Окисление в данных зонах часто приводят к блокировке подачи напряжения. Если самостоятельно с этой задачей справиться не удалось, вам поможет автоэлектрик.

Нити

При повреждении прогревающих лент также может понадобиться восстановление обогрева заднего стекла. Чтобы знать, как это сделать, необходимо предварительно изучить особенности рабочего процесса в данной зоне. Нагревательный элемент получает напряжение и далее энергия следует по нитям. По отношению к основе они соединены параллельно и выполняют роль проводников токов. Их нагрев обусловлен определенной долей сопротивления, несмотря на несущественную температуру нагрева, для своего назначения этого достаточно. Если одна или несколько нитей повреждаются, ток по ним не идет, следовательно, эти участки не прогреваются. Особенности ремонтных работ в такой ситуации описаны немного ниже.

Органы управления

Если все элементы, которые вы проверяли ранее, исправны, стоит обратить внимание на кнопку включения. Определить работу системы можно по загорающемуся световому индикатору, который дает о себе знать после нажатия на кнопку

Если все активировано и соответствующие индикаторы дали о себе знать, но стекло не обогревается, вероятен износ или подгорание рабочих контактов тумблера, поэтому энергия не подается. Ремонт обогрева заднего стекла автомобиля требует только замены кнопки.

Импортные авто

В случае с импортными машинами ремонт обогрева заднего стекла своими руками не ограничится диагностикой стандартной системы обогрева, поскольку зеркала заднего вида также оснащаются нагревом. Активация обогрева стекла кормы приводит к параллельной активации прогрева зеркал. Если система не работает на обеих зонах, наиболее высока вероятность, что вы имеете дело с причиной, рассмотренной в первом пункте — предохранитель или реле.

Важно определить, какие именно предохранители связаны со стеклом, ведь их бывает несколько. Не лишним будет провести диагностику электронной платы, которая из-за отпаивания контактов и разрыва дорожек часто изнашивается

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

1. Нужно включить кнопку обогрева.
2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Установка и ремонт подогрева заднего стекла

Рассмотрев устройство и составные элементы системы обогрева, обогрев заднего стекла своими руками сделать вполне возможно. Для этого нужна сетка из нитей обогрева, провода, выключатель, колодки и 4-х контактное реле на 30 А, термоусадка, клеммы, а также круглые накидные контакты под шпильку. Еще нужно иметь изоленту, пассатижи, плоскогубцы и отвертки.

С учетом того, что нити накала очень тонкие, в процессе работы нужно быть предельно аккуратным, так как имеются большие риски порвать эти нити как на этапе монтажа, так и после установки на стекло.

Теперь нужно решить, как собрать и подключить обогрев заднего стекла. Для этого сначала берутся колодки (если на них есть провода, их нужно снять).

Далее, после обжатия провода контактами  типа «мама», можно сложить новую колодку и подключить реле путем обжима кольцевидного разъема. Остается провести провод, через который подключается обогрев.

Следующим этапом становится монтаж подогрева в автомобиле. Сначала нужно снять часть приборной панели, соединить колодки. Все работы нужно выполнять при отключенной АКБ. Затем следует определиться с местом установки кнопки обогрева заднего стекла, а также реле.

Подобрав места установки, можно подключить питание, провести провода к предохранителям под панелью приборов. Затем нужно обнаружить предохранитель на 16А, подключив к нему провод «плюс», идущий от реле.

Далее провод от выключателя «+» следует подключить к предохранителю 8А. Указанные провода нужно закрепить, изъять выключатель из приборной панели, подсоединить колодку и установить на место.  Последним этапом является прокладка проводов к стеклу. Провод плюсовой оптимально пустить вместе с общим жгутом проводов автомобиля.

• Следующим шагом будет сборка контакта типа «мама», провод изолируется. Далее потребуется выполнить соединение провода «минус» обогрева с корпусом стоек и кузовом. По окончании всех работ можно ставить на место все ранее снятые элементы, укладывать коврики, прищелкивать панели. После следует подключить АКБ.
• Еще добавим, что часто во время монтажа сложностью является решение, чем приклеить клемму обогрева заднего стекла. В идеале, ее можно припаять. Если пайка по той или иной причине недоступна, можно приклеить клемму при помощи токопроводящего клея.

Такой клей в основе имеет стружку серебра, отвердитель и эпоксидный клей. Кстати, токопроводящий клей можно изготовить в домашних условиях. Для этого потребуется смешивать однопроцентный  раствор формалина и в таком же количестве азотнокислотное серебро.

Затем берется нашатырный спирт 5%, который добавляется в смесь в объеме 4-5 капель. После добавления выпадает темный осадок серебра, который удаляется дистиллированной водой и пропускается через фильтр. Завершающим этапом становится высушивание смеси (нагрев около 120-150 градусов Цельсия). Далее в смесь добавляется ранее отфильтрованный порошок.

Кстати, клей для обогрева заднего стекла можно использовать как для установки, так и для ремонта. Например, если нити обогрева оборваны или перебиты, тогда путем нанесения клея иногда удается восстановить контакт и нить начинает работать.  Что касается ремонта, сначала нужно определить проблемный элемент, затем устранить поломку.  Проверить целостность нитей можно как визуально, так и при помощи мультиметра. Если нити сильно повреждены, лучше сразу заняться установкой новой системы подогрева.

Завершением процесса установки обогрева стекла является необходимость приклеить клемму к полосе из фольги. Полосу нужно подготовить, затем припаять клемму. Другая сторона должна быть промазана клеем, после чего полоску прижимают к стеклу. Прижимать нужно так, чтобы выдавились избытки клея. Контакт в этом случае будет лучше. Далее нужно выждать около 24 часов, чтобы клей высох. Включать обогрев до полного высыхания клея не рекомендуется.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Выбор клея в магазине

В строительных и хозяйственных магазинах очень широкий выбор заводского электропроводящего клея.

Контактол

Производится в Германии концерном Keller. Известность получили 3 средства этой серии.

1. «Контактол однокомпонентный». Можно организовать или восстановить токопроводящее соединение на диэлектриках (стекле, полимерах, текстолите и т. д.). В составе серебро и синтетические смолы. Имеет высокую адгезию и влагостойкость.
2. «Контактол Радио». В основе графитовый порошок. Свойства аналогичны предыдущему составу, но цена в два раза ниже.
3. «Kontaktol токопроводящий маркер». За основу взят серебряный порошок, палладий, ПВХ-смолы. Имеет удобную форму выпуска, можно клеить детали в труднодоступных местах. Ремонтируют перемычки, токопроводные дорожки.

Контактол быстро схватывается. Полная полимеризация шва за 6-7 ч. Для ускорения окончательной склейки прогревают обработанный участок тёплым воздухом.

Permatex

Клей Permatex (Перматекс)- двухкомпонентный состав для реставрации контактов обогрева. Сделанное соединение устойчиво к вибрационным нагрузкам, не подвержено ультрафиолету и перепаду температур. Работать с клеем лучше при температуре окружающей среды не ниже 10 °С.

ТПК-Э

Склеивает углепластик, алюминий и нержавейку, причём сочетания материалов могут быть любыми. На обработанном участке можно создать электросоединение с переходным сопротивлением. Состав и густота ТПК-Э позволяет отводить статические заряды от обработанной детали.

Forbo 615 eurostar lino el

На электропроводный клей Форбо «садят» напольные покрытия (линолеум, ковролин). Это полупрозрачный состав без характерного запаха.

Done deal

Клей Done Deal производится в США, имеет полимерно-серебряный состав. Используется для восстановления контактов в автомобилях и для реставрации нитей обогрева на стёклах. Высококачественный клей с отличными адгезионными характеристиками.

Homakoll

Разрабатывался специально для склеивания напольных покрытий, которые выпускаются в рулонах, имеют тканевую или ворсистую основу.

• В составе нет токсичных и летучих компонентов.
• Минимальное содержание воды.
• Не усаживается после полного высыхания.
• После первоначальной сцепки с поверхностью вероятность сдвига и отслаивания минимальна.
• Легко наносить зубчатым шпателем.
• Негорючий.

Mastix

Клей Mastix на основе никелевого порошка. Применяется для реставрации нитей обогрева заднего стекла в автомобилях, заполнения щелей, трещин и отверстий, клеят металл. По характеристикам схож с холодной сваркой.

ВолгаХимПром

Реставрационный и армирующий состав. Полное затвердение в зависимости от толщины наносимого слоя наступает максимум через час. Используется в быту и промышленности. Клей безопасный, без вредного влияния на кожу, дыхательные пути и слизистые человека.

Прочие марки

• Токопроводящий клей Abro Masters. Производится в Соединённых Штатах Америки. Ремонтируют нити обогрева заднего стекла.
• Клей Forbo 523 для приклеивания линолеума и других напольных покрытий. Относится к дисперсионным составам, морозостойкий, без запаха, не содержит растворителей.
• Baku BK 426 – электропроводящая паста для восстановления дорожек на микросхемах.
• Astrohim. Используется при ремонте нитей обогрева стекла.
• Ирпол 5. Эластичный состав на основе полиуретановых компонентов. Приклеивает антистатические напольные покрытия.
• Элеконт. Клей на основе эпоксидной смолы. Используется при ремонте автомобиля. Неэффективный, иногда поклейку приходится повторять.

Самостоятельное изготовление токопроводящего клея, пайка при помощи специальных флюсов, электролитическое покрытие

p, blockquote 50,0,0,0,0 –>

1. Самостоятельное изготовление токопроводящего состава.

p, blockquote 51,0,0,0,0 –>

В качестве основы часто выбирают распространенный клей БФ-2 или БФ-6. Можно использовать другие быстросохнущие клеи. Есть варианты использования полимерной смолы, краски, эмали. Чтобы из этих материалов изготовить токопроводящую пасту, необходимо добавить в нее мелкодисперсную стружку в соотношении 1 к 1-му. Стружку можно «добыть» с помощью мелкого напильника или надфиля и медного, алюминиевого или латунного материала. После смешивания компонентов они наносятся на подготовленную поверхность через самодельный трафарет. Его нетрудно изготовить с помощью строительного скотча или изоленты.

p, blockquote 52,0,0,1,0 –>

p, blockquote 53,0,0,0,0 –>

Эффективность такого самодельного состава будет не хуже купленного.

p, blockquote 54,0,0,0,0 –>

2. Пайка места разрыва нити и отсоединения клеммы.

p, blockquote 55,0,0,0,0 –>

Пайка места разрыва нити невозможна, если расстояние между концами нити больше двух миллиметров. В таком случае можно предварительно воспользоваться электрохимическим методом. При восстановлении контактов подсоединения клемм обогревателя, пайка более эффективна и надежна. Пайку производят классическим методом с помощью активного флюса и припоя. В качестве припоя следует выбирать ПОС-18 или аналогичный. Флюс лучше использовать типа ФЦА на основе хлористого цинка.

p, blockquote 56,0,0,0,0 –>

p, blockquote 57,0,0,0,0 –>

3. Электролитическое покрытие.

p, blockquote 58,0,0,0,0 –>

Для проведения такого покрытия требуется раствор медного купороса (пропорция – 100 миллилитров воды, две чайные ложки медного купороса, можно добавить несколько капель аккумуляторного электролита), ветошь, нить, многожильный медный провод сечением от 6 кв.мм (для изготовления прототипа медной кисточки).

p, blockquote 59,0,0,0,0 –> adsp-pro-4 –>

Далее медная кисточка из зачищенного проводника, обернутого ветошью и нитью, подключается обратным концом провода к источнику питания +12 Вольт (АКБ), минус АКБ соединяется с кузовом либо напрямую к клемме обогревателя. Кисточка смачивается в самодельном электролите. После этого смоченной кисточкой энергично водят в месте разрыва нити накала. Место обработки постепенно покрывается в результате процесса электролиза частицами меди.

p, blockquote 60,0,0,0,0 –>

Видео — восстановление нитей обогрева заднего стекла медным купоросом:

p, blockquote 61,0,0,0,0 –>

p, blockquote 62,0,0,0,0 –>

Обычно прочности электролизного покрытия недостаточно для протекания большого тока, поэтому место дополнительно пропаивают с помощью тонкого медного провода. Такой метод неэффективен при восстановлении длинных разрывов .

p, blockquote 63,0,0,0,0 –>

4. Использование стальных опилок, магнита и клея.

p, blockquote 64,0,0,0,0 –>

При этом методе зачищают поверхность. Затем с помощью магнита, помещенного за стеклом, формируют горку из опилок в месте разрыва. Далее на горку наносят клей БФ-2 или аналогичный. После высыхания наносят закрепляющий уровень клея. Восстановление разрыва таким методом эффективно на длительное время.

p, blockquote 65,0,0,0,0 –>

Особенности неполадок на импортных авто

На отечественных автомобилях обогревом преимущественно оснащается лишь заднее стекло. У транспортных средств зарубежного производства обогревается стекло и зеркала. При запуске обогрева в кормовой части параллельно разогреваются другие позиции. Если нажатие кнопки не приводит механизм в действие, проверяется реле и предохранитель

На иномарках электрическая цепь содержит несколько предохранителей, поэтому важно найти, какой из элементов соответствует заднему стеклу, а какие – зеркалам. К примеру, если обогрев не активируется на машине Chevrolet Lacetti, следует искать элементы с индексами F6, Ef7, включая реле К10

Конструкция системы обогрева на заднем стекле

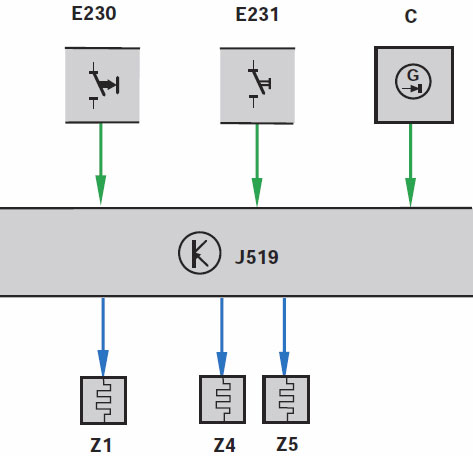

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

• С — генератор.
• Е230 — выключатель системы ОЗС.
• J519 — блок управления бортовой электрической сетью.
• Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

1. Монтажный блок.
2. Выключатель зажигания.
3. Выключатель подогрева ЗС.
4. Контрольная лампа, сигнализирующая включение ОЗС.
5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.
К7 — реле включения ОЗС.
А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Принцип работы

p, blockquote 5,0,0,0,0 –>

Обогрев заднего стекла автомобиля происходит за счет нагревания нанесенных на стекло специальных нитей при протекании через них постоянного тока. Нити выполнены из токопроводящего материала невысокого сопротивления. Суммарный ток обогревателя заднего стекла составляет около 10 Ампер. Количество нитей — около десяти. Таким образом, через каждую нить протекает ток приблизительно 1 Ампер. Нетрудно посчитать по закону Ома, что сопротивление нити составляет около 12 Ом.

p, blockquote 6,0,0,0,0 –> adsp-pro-1 –>

Нити обогревателя наносятся при технологическом процессе изготовления заднего стекла на заводе несколькими способами:

p, blockquote 7,0,0,0,0 –>

• электрохимическим;
• вакуумным напылением (самый надежный метод);
• наклеиванием.

В химический состав таких нитей могут входить различные элементы, сплавы и композитные материалы: смолы, медь, графит, никель, хром, вольфрам. Производитель не заявляет о технологии производства, поэтому для каждой технологии (стекла с обогревом) приходится подбирать соответствующий способ восстановления работоспособности.

p, blockquote 8,0,0,0,0 –>

Например, пайка практически невозможна, если нити были напылены в вакууме углеродным составом. В этом случае эффективны только токопроводящие клеи.

p, blockquote 9,0,0,0,0 –>
