Как пользоваться ударной отверткой видео

Самые популярные производители

Изделия марки Force применяются и домашними умельцами, и опытными профессионалами. Самой распространенной моделью от этого производителя считается приспособление Force 5064. Это высококачественный и очень надежный инструмент, который с легкостью выдерживает значительные нагрузки, потому его часто применяют на СТО и на производствах.

Другим производителем, который уже успел себя отлично зарекомендовать, является компания Kraftool. Но ее продукция характеризуется довольно высокой стоимостью.

Польский инструмент марки Topex прекрасно подойдет для домашнего хозяйства, так как он отличается доступной стоимостью и приемлемым качеством. Стальной сплав CrV, отличающийся особой прочностью, обеспечивает защиту инструмента от механических повреждений, продлевая срок эксплуатации изделия. Магнитный наконечник, прошедший процедуру закалки, существенно облегчает использование отбойного инструмента. Данная разновидность ударных отверток применяется преимущественно в быту, но они отлично себя зарекомендовали и на производствах.

Изделия марки Jonnesway считаются самыми универсальными, потому они подойдут как для промышленности, так и для быта. Многие отмечают, что для этого инструмента характерно оптимальное соотношение качества и стоимости. Отвертка очень долговечна и имеет прекрасные эксплуатационные параметры. Профессионалы часто останавливают свой выбор именно на этом производителе, так как он полностью оправдывает свою цену и ожидания.

Особенности проведения работ

Принцип использования ударной отвертки.

Для того чтобы сделать процесс откручивания более простым, заржавелый крепеж следует заблаговременно протереть ветошью, которая должна быть смочена в тормозной жидкости. После отвертку следует установить на головку метиза, по возможности делать это необходимо строго перпендикулярно. Затем по торцевой части инструмента следует ударить молотком. То, насколько успешно будут проведены работы, в данном случае зависит от того, как прочно инструмент удерживается в руке. Исключить возможность скольжения ладони по рукояти инструмента можно, надев перчатку, это, ко всему прочему, позволит защитить руку от получения возможных травм.

После того как крепеж немного повернется вокруг оси, необходимо произвести еще несколько ударов молотком, а после перевести инструмент в режим закручивания, нанеся еще некоторое количество ударов. Это позволит избавиться от ржавчины с резьбы, что станет способствовать облегчению проведения дальнейших работ по выкручиванию. После того как крепеж окажется сдвинутым со своего места, его допустимо извлечь с помощью обычной отвертки.

Преобразование энергии удара молотка в крутящий момент.

В некоторых случаях даже после проведения всех вышеописанных работ метиз не поддается воздействию, при этом его необходимо еще раз подвергнуть обработке тормозной жидкостью, оставив в таком состоянии на период, ограниченный 30 минутами. Такая «ванна» должна поспособствовать более скорому демонтажу даже наиболее прочно укрепленного крепежа. Если и после этого удаление произвести не удалось, крепеж придется выломать. Для более эффективного проведения работ необходимо еще и правильно выбрать молоток, такого рода рекомендации даны в инструкции от производителя отвертки.

Инструменты и материалы для проведения работ:

• ударная отвертка;
• молоток;
• ветошь;
• тормозная жидкость.

Некоторые мастера делают отвертки самостоятельно, для этого будет нужен ротор от электромотора, с которого необходимо срезать все, чтобы остались втулка и вал. На втулку следует надеть кусок стальной трубы, который станет рукояткой. С обратного конца в обрезок должна быть вставлена гайка, которая не позволит рукояти сломаться После все детали свариваются.

Работает ударная отвертка эффективно, поэтому для удаления крепежа со своего места не понадобится использовать дополнительных приспособлений

Выбирая ударную отвертку, следует обращать внимание на производителя, не соблазняясь низкой стоимостью. Предпочтительнее приобрести инструмент немного дороже, только в этом случае он сможет противостоять механическим нагрузкам, которые неизбежны при проведении работ

Вы не знаете, как пользоваться ударной отверткой правильно, и для каких целей она необходима? С помощью нашей статьи сможете найти ответы на все свои вопросы.

Бывают случаи, когда невозможно выкрутить болт или старый саморез традиционной инструментом. В момент вам поможет только ударно-поворотная отвертка.

Такая модель подходит для того, чтобы ослабить крепкую затяжку болта или посильнее закрутить саморез. Чаще всего инструмент принято использовать для крепления двери автомобиля. Если заворачивать простой отверткой, то в скором времени винты ослабнут и вывернуться.

Ударная отвёртка: что это значит, принцип действия

От обычной отвёртки ударная отличается тем, что имеет большой и усиленный корпус из высокопрочного металла. В комплектацию входит набор бит: плоские и крестовые. Устанавливаются они точно так же, как и на обычную отвёртку.

Ударная отвёртка оснащена специальным приспособлением – регулятором кручения, поэтому её иногда называют реверсивной. Такой инструмент был популярен ещё в советские времена. Правда, в те годы он имел более простую конструкцию с присутствием монолитного сердечника.

Через некоторое время инструмент прошёл небольшую модификацию, и его начали снабжать шестигранником, который устанавливается возле жала. В некоторых моделях он может быть установлен на рукоятке. Поэтому такие отвёртки способны передавать вращательное усилие от ключа.

Более старыми моделями можно было пользоваться лишь вдвоём: один мастер наносит удары по рукоятке, а второй вращает крепёж. Современное изделие – это модифицированное устройство, которому под силу любые болты. Работать с ним удобно и одному.

В нынешних модификациях ударно-поворотный механизм помещён в рукоятке, а жало установлено на шестерне. Вращение начинается тогда, когда на рукоятку начинает действовать ударная сила тяжёлого предмета (чаще всего это молоток).

Обойма начинает движение вокруг оси, за счёт чего крепёж смещается на несколько градусов. Этого достаточно, чтобы соединение ослабло и можно было открутить болт. Возвращение механизма в исходное положение происходит за счёт специальных пружин.

Если нужно закрутить болт, то следует проделать ту же операцию, но только в обратном порядке, т. е. закрутить крепёж обычной отвёрткой, но не до самого упора, после чего установить ударный инструмент и при помощи молотка закрутить болт или винт до упора.

Особенности функционирования ударных отверток

Рассматриваемый в материале инструмент еще имеет такое название, как ударно-поворотная отвертка. Он представляет собой изделие, оснащенное сердечником монолитного типа. Главным отличием данного устройства от обычной отвертки является усиленный металлический корпус, который обладает стойкостью к ударам молотком. Для изготовления ударных отверток применяется исключительно высококачественная легированная сталь.

Перед тем, как выяснить принцип действия инструмента, следует разобраться с конструктивными особенностями. Жало изделия проходит через всю длину конструкции от рабочих шлицов до пятки рукоятки. Вращение жала осуществляется за счет шлицов, которые приводятся в движение при каждом ударе молотка. Ударно-поворотный механизм располагается в рукоятке изделия. Жало соединяется с косозубой шестерней. Рукоятка в виде обоймы имеет аналогичной конструкции зубья. Удары молотком наносятся непосредственно по пятке, располагающейся на тыльной стороне устройства. Применяется инструмент не только для вывинчивания окислившихся или приржавевших крепежных элементов, но и для контрольного их завинчивания.

Конструктивная схема ударно-поворотной отвертки

Это интересно! Современные ударно-поворотные отвертки вместо жала имеют ножку в виде шестигранника. В эту ножку устанавливаются сменные биты, что позволяет расширить возможности инструмента.

Принцип действия отверток ударно-поворотного типа заключается в том, что при совершении ударов молотком по рукоятке происходит перемещение обоймы. Посредством этого перемещения через зубчатую передачу осуществляется передача крутящего момента на жало. При каждом ударе молотком по пятке происходит незначительное перемещение жала, чего достаточно, чтобы ослабить силу соединения. После ослабления этого соединения можно воспользоваться обычной отверткой, чтобы полностью вывинтить метизный элемент.

Устройство приспособления не имеет никаких сложных элементов, поэтому ним очень удобно откручивать крепежные элементы, которые не поддаются вывинчиванию стандартными инструментами. Их преимуществом является не только постепенное перемещение жала при совершении ударов по рукоятке, но еще и отсутствие возможности слизать шляпку крепежного элемента.

Это интересно! Движение жала происходит не только в одну сторону, но и в обе, для чего используется реверсивный механизм. Наличие реверса зависит от модели инструмента, и отражается на его стоимости.

Конструкция устройства времен СССР

Характеристики и разновидности ударной отвёртки

Данное изделие имеет и другое название, а именно — силовая отвёртка. Чаще всего используют её в слесарных работах. Особенность изделия — усиленная рукоять.

Как уже ясно, основное отличие подобных устройств от обычных аналогов — это корпус из металла, отличающийся особой прочностью. Из-за этого и размеры, естественно, больше, чем у обычной отвёртки.

Имеются и технические отличия:

1. Имеется реверсивный механизм. Современные модели способны не только выкручивать, но и закручивать.
2. Особенности рукоятки. Ручка устройства — совсем не то, что обычная ручка отвёртки, это корпус изделия, без которого работа будет практически невозможна.
3. Материал. Основной материал для корпуса — сталь. Иногда поверх стали наносят полиуретан, а также резину.

Применяется устройство не только как бытовое приспособление — вполне успешно оно показывает себя в условиях производства. Часто его используют на СТО.

Отдельно нужно сказать о возможности смены наконечников. Почти все наборы, которые имеются в продаже, комплектуются сменными битами, в минимальной поставке это размеры на восемь и десять миллиметров. Как правило, в комплект входит отвёртка и до четырёх различных бит — как плоских, так и фигурных. Это очень удобно, ведь выкручивать приходится различные крепления.

Использовать можно и как обычную отвёртку, необязательно постоянно по ней наносить удары.

Как уже отмечалось, нет особого смысла покупать одну только отвёртку. Очень часто возникает необходимость смены инструмента на другой. Именно поэтому в продаже стали появляться подобные наборы.

Помимо насадок, предназначенных для выкручивания крепежа, в комплекте могут поставляться насадки, оснащённые свёрлами. Порой это очень удобно, так как отпадает необходимость идти за дрелью ради всего одного отверстия.

Более современные наборы имеют не только плоские и фигурные насадки, но и различные шестигранники. Главное — внимательно смотреть не только на количество сменных бит, но и на качество материала, из которого всё изготовлено. Ведь насадки должны противостоять ударному воздействию.

Из каких материалов делают ручки для ударных отверток?

Рукоятка ударно-поворотной отвертки служит как в качестве ручки, так и в качестве корпуса для механизма. Помимо конструкционной прочности (необходимо удержание механической части), ручка также выполняет и роль защиты для рук мастера.

Популярное:  Газовая горелка своими руками: делаем из подручных материалов

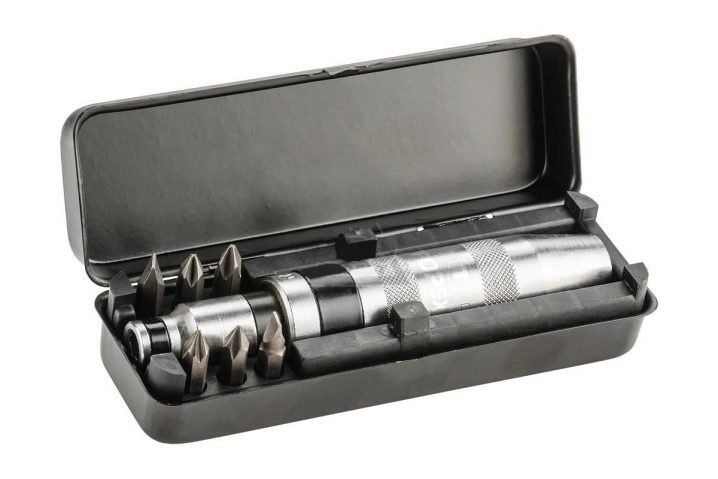

Стальные корпуса-рукояти.

Этот инструмент относится к разряду профессиональных. Прочный стальной корпус одновременно является обоймой для механизма поворота. Отсутствие лишних слоев на рукояти позволяет разместить отвертку в труднодоступных местах. Цельная конструкция обеспечивает точное дозирование усилия и отличный контроль над процессом.

Такой инструмент обычно поставляется в виде наборов с различными насадками. Все равно конструкция не монолитная, и поэтому можно дополнить ее универсальным патроном для стандартных бит.

Только при покупке дополнительных насадок следует помнить о повышенных нагрузках, и не экономить на качестве.

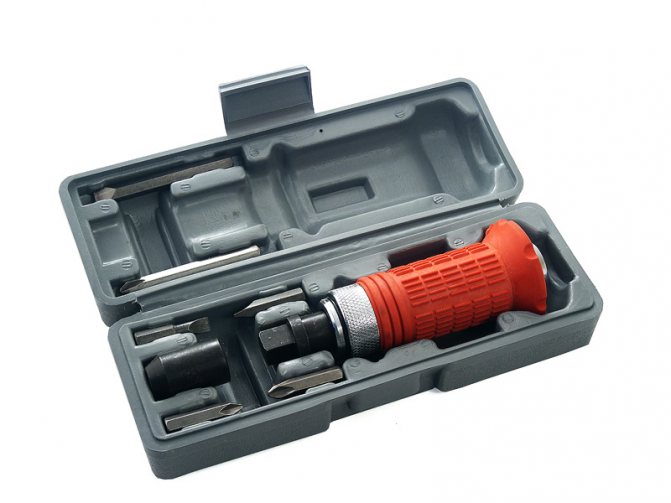

Компонентные рукояти

Корпус механизма отвертки покрыт прорезиненной оболочкой. Материал может быть разным – полиуретан, жесткий полиэтилен. Главное – обеспечить демпфирование ударов и прочное удержание в руке. В пяточной части рукоятки обычно делают прилив в виде грибка. Как и на шлямбуре – это дает дополнительную защиту руки в случае неточного попадания молотком.

Частью механизма, мягкая рукоятка быть не может, слишком велика нагрузка. Поэтому остро встает вопрос размера силовой части (а стало быть, и запаса прочности). Если механическую часть оставить мощной и габаритной, как в изделиях со стальной рукоятью – общие размеры отвертки не позволят работать в стесненных условиях.

Уменьшение габаритов снижает прочность инструмента, но делает его более удобным.

Всегда можно подобрать вариант, который отвечает вашим запросам.

Применение ударно-поворотной отвертки

На первый взгляд может показаться, что инструмент служит заменой шуруповерту. Эти инструменты не могут выполнять функции друг друга. Ударно-поворотная отвертка служит либо для финальной затяжки винтового соединения с большим усилием, либо для «срыва» закисшей резьбы.

Ударная отвертка своими руками

Несмотря на сложность конструкции, такой инструмент можно изготовить своими руками. Разумеется, не требуется вытачивать на фрезернике с ЧПУ шестерню-буравчик. Запасные части доступны на любой автомобильной разборке. Механизм стартера идеально подходит для этих целей.

От вала отрезается ротор с обмотками.

Оставшиеся вал и втулка послужат основой механизма. На втулке стачиваем квадрат для сменных головок.

Из отрезка трубы делаем рукоять, из мощного болта – ударную пятку.

После сварки конструкции воедино – получился готовый инструмент.

Пусть он не так презентабелен, как фабричный – зато стоимость стремится к нулю. А надежность не вызывает сомнений.

Recommendations

Comments 38

Всё ништяк! Теперь осталось заморочиться и сделать нормальный фотоаппарат…

Да не и на телефоне норм

тогда что, руки дрожали? похмельЕ? :-))))

Нормальная тема! Все, что сделано своими руками — в 2 раза лучше крутить будет =)

от одного вида этой отвертки винты сами в ужасе открутятся

Замарочился так замарочился! Красавчик

Для максимально эффективной работы неподвижная часть должна быть как можно более массивная, а подвижная с наконечником должна быть лёгкой. Заводские отвёртки так и сделаны, а у вас наоборот. Основное вращение от удара будет вам в руку уходить, а не на винт.

Угол слишком острый. Сначала будет быстрое вращение, а удар будет в конце, когда уже нафиг не нужен. Должен быть тупой угол и достаточно хорошее скольжение, чтобы отвёртка крутилась одновременно с ударом, и не заклинивала. С таким механизмом, конечно, такое маловероятно. С более тупым углом она может заклинивать из-за большого трения.

В общем — заводская отвёртка за 500р лучше.

Пользовал я заводские в указанном ценовом диапазоне. Что сказать-мне какашки попадались одноразовые.

Я одну купил за

350р, мне попалась с неправильным каналом под шарик — в начале было высверлено отверстие, и она клинила в начальном положении, то есть не проворачивалась при ударе. Хорошо, что я чек не выкинул — хотел обменять в магазине на такую же, но они все с таким косяком оказались. В итоге взял за

450. А металл и качество изготовления и у той за 350 неплохие были, я бы не назвал её одноразовой. Хоть она и не работала.

Еще и тупой, однако.

Моя твоя не понимать

Не звертай увагу на гнид.

Ти правий потрібно так і робити

Не звертай увагу на гнид.

А от це зараз не потрибно робити, ви не прави.Ни мисце тут про це говорите.

Интересная позиция-вылезла гнида, и сидеть терпеть её выходки?Вам такое нравится-терпите. Мне -нет.

Привет всем любителям самоделок. В данной статье я расскажу о том, как сделать ударную отвертку, которая поможет вам открутить заржавевшие или закисшие крепления, например, болт в алюминиевом корпусе. Все детали, которые нужны для сборки данной самоделки легкодоступны, особенно если вы владелец авто.

Перед тем, как начать читать статью, предлагаю посмотреть видеоролик, где показан весь процесс сборки с последующим тестированием готовой ударной отвертки.

Для того, чтобы сделать ударную отвертку из стартера своими руками, понадобится:

* Углошлифовальная машинка, отрезной круг, защитные очки, перчатки * Слесарные тиски * Неисправный автомобильный стартер * Старый вороток с четырехгранником * Металлическая труба диаметром, равным диаметру бендикса * Токарный станок по металлу, проходной резец * Пара небольших пружин * Металлическая шайба * Сварочный аппарат, сварочная маска, краги * Сверлильный станок, сверло по металлу диаметром 5 мм * Метчик с резьбой М6 * Керн * Болт М6 * Расточной резец * Маленький молоток * Малярный скотч * Баллончик молотковой краски

Шаг первый.

Первым делом нужно разобрать неисправный стартер от автомобиля, от него понадобятся только две части, это якорь электродвигателя и бендикс, на котором и будет основан принцип откручивания. Приобрести нерабочий стартер можно на металлоприемке, за который попросят копейки в сравнении с покупкой заводского варианта ударной отвертки.

Шаг второй.

Теперь от бендикса нужна часть со шлицами, ее можно отпилить при помощи углошлифовальной машинки с установленным отрезным диском, а затем доработать на токарном станке до нужного размера.При работе с углошлифовальной машинкой будьте аккуратны, электроинструмент надо крепко держать в руках, а также не забывать о защитных очках и перчатках. Шлицевая часть в дальнейшем будет одеваться на вал и от удара передавать ему вращение.

Шаг третий.

Для того, чтобы на данную отвертку можно было устанавливать различные головки, нужно отрезать четырехгранную часть от воротка при помощи УШМ.

Часто сталкиваетесь с необходимостью выкрутить заржавевшие болты или закрутить новые крепежи? Чтобы ускорить и упростить процесс необязательно тратить деньги на профессиональную ударную отвертку. Можно сделать инструмент своими руками, из ненужного стартера. Как – подсказывают народные умельцы.

Как пользоваться ударной отверткой?

При любых ремонтных и технических видах работ необходимо соблюдать технику безопасности. Есть рекомендации, как правильно пользоваться ударной отверткой при отворачивании винта. Чтобы приобретенный инструмент прослужил долгое время надо ознакомиться с инструкцией по эксплуатации и выполнять все советы.

1. Приготовьте инструменты: ударную отвертку, набор бит, молоток.
2. Выполняйте работу в перчатках, для профилактики травм и загрязнения.
3. Новую отвертку проверьте на наличие смазки, при сухом механизме ‒ смажьте смазкой МС1000.
4. Вставьте нужный размер биты в соединительную часть.
5. Шляпку винта очистите от пыли и грязи.
6. Поставьте жало отвертки в резьбу винта перпендикулярно, под прямым углом.
7. Не очень сильным ударом молотка нанесите точечный удар по пятке отвертки.
8. Повторите несколько раз, чтобы обойма продвигалась вдоль своей оси.
9. При свободном движении самореза, откручивайте винт отверткой.

Основные правила работы с инструментом, что нужно знать

Несмотря на то что корпус изготовлен из прочного хромванадиевого сплава работая с ударной отверткой нужно, знать несколько правил:

• Ударная отвертка принцип работы, которой основан на одновременном вращении и ударе необходимо плотно вставлять, в головку винта, в противном случае шлиц просто свернется, и дальнейшее извлечение винта будет весьма проблематичным.
• Для достижения наилучшего результата необходимо «подготовить» извлекаемый винт – смочить его автомобильной тормозной жидкостью, или керосином, эти жидкости проникают глубоко внутрь соединения и дают возможность с меньшими усилиями извлечь винт.
• При работе с ударной отверткой не нужно прикладывать чрезмерные усилия, достаточно иметь стандартный молоток в 300 или 500 грамм.
• Наносить удары нужно легко, но жестко, без наклона молотка и тыльника отвертки в сторону, удар должен быть жестким.
• После каждого удара рекомендуется проверять наличие хода винта, как правило, достаточно одного-двух ударов, чтобы винт поддался.
• Во время работы отвертку необходимо плотно удерживать в руке, ни в коем случае не допускать ее поворота или изменения угла.

Применение ударной отвертки

И поскольку при работе с ударной отверткой, впрочем, как и при работе с любым инструментом нужно соблюдать правила техники безопасности, все работы рекомендуется проводить в защитных перчатках.

Они скорее всего, не спасут от удара молотком в случае промаха по отвертке, но вот удерживать инструмент будет однозначно удобнее.

Таким образом, использование такого особенного инструмента как ударная отвертка позволяет существенно сократить время и силы при извлечении трудно разъединяемых винтовых соединений.

По сути это очень удобный и необходимый инструмент в арсенале мастерской.

Как пользоваться ударной отверткой, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Приветствую Вас!В этом видео я расскажу и покажу на практике, как пользоваться ударной отверткой. То есть, ее применение на практике, для того чтобы аккуратно открутить закисшие болты и при этом сохранить их состояние.Как правило, такой инструмент нам нужен для выкручивания болтов с шляпкой: под крестик ( плюс ), под плоскую отвертку ( минус ), под звездочки и шестигранники

За счет того, что такие болты следует откручивать осторожно — дабы не повредить ( слизать ) грани, а то в противном случае. Придется достаточно помучится, чтобы выкрутить такой болт. И для этих целей, идеально подходит — ударная отвертка

Так как, она лояльно выкручивает и срывает в движение болты. Но обо всем об этом — Вы уведите в самом видео!

И для этих целей, идеально подходит — ударная отвертка. Так как, она лояльно выкручивает и срывает в движение болты. Но обо всем об этом — Вы уведите в самом видео!

Ссылка на это видео:

В процессе проведения слесарных работ каждый человек может столкнуться с проблемой в виде заржавевших крепежей. Их можно попробовать выкрутить с помощью обычной отвертки, но не всегда это может получиться. Существует вероятность сорвать шлицы или, что хуже всего, испортить жало инструмента.

Наиболее сложная работа представляет собой демонтаж стальных болтов из металлических оснований. Ржавчина является прочным соединителем между этими двумя элементами, из-за чего разделить их крайне сложно. Но при наличии ударной отвертки данная проблема превращается в небольшую помеху, справиться с которой сможет любой человек.

Пошаговое изготовление

Многие мастера изготавливают ударный агрегат своими руками, при этом утверждают, что данная работа не требует каких-либо исключительных знаний или дополнительных навыков. Необходимо лишь учитывать пошаговую инструкцию.

• Для начала требуется взять ротор от любого мотора. Убрать все присутствующие элементы, кроме втулки и вала.
• На поверхность втулки поместить отрезок стальной трубки, который в окончании станет рукояткой.
• На другой стороне вставляется гайка. Именно она способствует предотвращению повреждения рукоятки в процессе физического воздействия.

7фотографий

• Далее напиливается хвостовик, к которому монтируются биты.
• Последний этап работы заключается в соединении между собой всех элементов посредством сварки.
• Устройство готово к использованию. Выглядит оно, конечно, не так презентабельно, как заводские модели, зато по сроку службы может оказаться гораздо прочнее.

При правильном выполнении всех шагов получается кустарная ударная отвертка. Как выясняется, сделать ее не так сложно, как может показаться в самом начале работе. Нет необходимости использовать специальные чертежи и разметки. Но если возникают какие-либо сомнения, лучше обратиться к профессионалу.
