Как подтянуть и отрегулировать ручник на рено логан

Процедура замены и регулировки ручника Рено Логан

Замена тросика ручника Рено Логан проходит в течение 20-30 минут

Обратите внимание, что для максимального удобства работ вам надобится яма или подъемник. Следуйте шагам следующей инструкции:

Сперва необходимо демонтировать пластиковую консоль ручника в салоне

Для этого со стороны пассажирских сидений у консоли нужно отодвинуть панельку и при помощи ключа Torx на 20 открутить крепеж.
Поднимите ручник и осторожно достаньте пластмассовую деталь.
Отпустите регулировочную гайку, которая располагается перед ручником со стороны торпеды.
Опустите ручник. Далее необходимо высунуть тросы из пластиковых зажимов

Чуть ниже располагаются специальные зажимы синего цвета. Их необходимо будет сжать, чтобы достать трос.
Для замены тросик придется снимать колесо и барабан, поэтому водители рекомендуют совмещать эту процедуру с заменой колодок.
Сняв колесо, демонтируйте колпачок. Открутите центральную гайку.
Снимите барабан. Если он изношен слабо, то для этого достаточно поддеть край отверткой и достать его руками. В ином случае, конечно же, потребуется съемник.
Оттянув пружину на тросике, необходимо вывести его из посадочного места.
Сожмите две защелки и достаньте трос с пружиной из барабана.
Отогните держатель троса, чтобы достать его с кожухом и провести под автомобиль.
Далее по следованию троса необходимо откреплять его с держателей.
Отогните теплозащитный кожух, который прикрывает трос. Далее отжав защелку в салоне, полностью достаньте тросик. Его можно и потянуть силой, но защелки тогда будут сломаны.
Установите два новых троса на место старых. Конец с синей защелкой должен устанавливаться в отверстия под самим рычагом в районе днища.
Ведем трос и вжимаем его во все фиксаторы.
Второй конец с защелкой продевается в отверстие в барабане. Зацепите трос за колодку.
Поставьте барабан на место, зафиксируйте его. Ступичная гайка должна быть затянута сильно, поэтому рекомендуется использовать специнструмент.
Установите колесо на место.
В слоне вденьте тросы в фиксаторы рядом с консолью. Убедитесь, что два тросика ходят равномерно и отсутствует перекос.
Поднимите ручник вверх и закручивайте регулировочную гайку. Через каждые 5-6 оборотов опускайте ручник проверяйте отсутствие люфта. Если он имеется, опять поднимите рычаг и продолжайте затягивать регулировочный крепеж.
Выполнив регулировку, установите на место консоль.

Процедура несложная, но вам потребуется яма или подъемник, поскольку 80% всех работ выполняются в районе днища

Также обратите внимание на короткий тросик, который соединяет два длинных троса с конструкцией самого рычага. В редких случаях может порваться именно он

Если повреждена конструкция самого рычага, то потребуется полная замена ручника Рено Логан.

Помните, что редкое использование ручника никак не продлевает ресурс троса. Наоборот, в такой ситуации повышается шанс заклинивания и последующего обрыва. Также водители не рекомендуют часто использовать ручник зимой в морозы. В этих случаях колодки просто примерзают, что опасно для тормозной системы. В конце проведите тест, поставив машину на уклон в 16 процентов и убедитесь, что колодки без проблем удерживают авто.

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещёткуНабор ключей на 13Напарник (желательно самый крутой автослесарь)

1. Два ключа на 13. Желательно чтобы один из них был торцевым.
2. Головка на 8.
3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручника в салоне.

Опустите ручку ручника

• Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
• Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

Снимите глушитель с крепления к кузову

Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

Снимаем и отводим в сторону защитный экран

Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

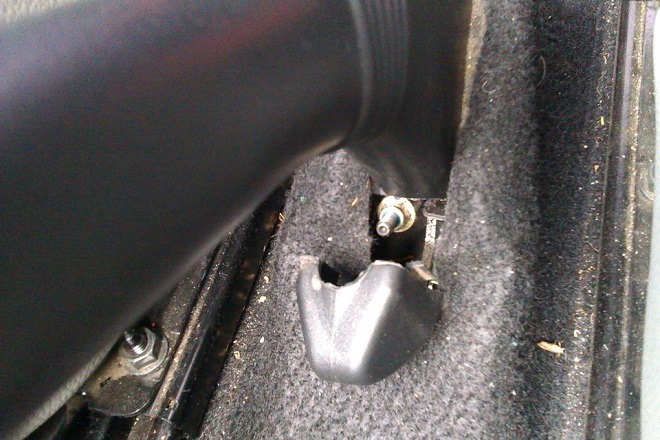

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

О числе щелчков при подтягивании

Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:

1. Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
2. Проверяем результат;
3. Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).

Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!

Настройка ручника своими руками На Рено Логан процесс регулировки стояночной тормозной системы гораздо прост, чем на отечественных машинах — не нужно его поднимать и вести работы под авто, так как трос натягивается из салона. Для этого сперва выполняется снятие обшивки центрального тоннеля пола, чтобы открыть доступ к регулировочному узлу.

Ключ используется для вывинчивания винта сзади обшивки — его прикрывает специальный колпак, который снимается отверткой. Затем задняя облицовка выдвигается вперед и демонтируется.

Инструкция подскажет, как отрегулировать ручник на Рено Логан: Сам механизм регулирования защищен маленькой заглушкой, которая откидывается. Для отщелкивания на нее следует немного нажать. Затем подтягивается и ослабляется трос ручного тормоза с помощью регулировочной гайки, которая соответственно крутится в одну либо другую сторону.

В этом случае, рычаг должен быть зафиксирован в нерабочем положении крайнее нижнее. Если замечено утрудненное перемещение троса внутри оболочки, заливайте в оболочку трансмиссионное или моторное масло, пока оно не потечет с другого конца, при этом постоянно перемещайте трос внутри оболочки. Установите новый задний трос привода стояночного тормоза и все снятые детали в обратном порядке.

Самостоятельная регулировка ручного тормоза и замена троса на Renault Logan

Замена переднего троса привода стояночного тормоза 1. Надрезаем коврик пола сзади рычага привода стояночного тормоза и отводим части коврика в разные стороны. Место надреза не будет заметно.

Коврик разрезается с целью уменьшить трудозатратность данного ремонта, иначе нужно полностью снимать два передних сидения и снимать весь коврик пола. Полностью скручиваем регулировочную гайку с резьбового наконечника троса. Извлекаем наконечник троса из паза на приводном рычаге и снимаем трос в сборе с уравнителем. Проводим осмотр переднего троса привода стояночного тормоза.

При наличии дефектов и повреждений заменяем его на новый. Спасибо заранее Роман Сыщук Убедительная просьба к Вам, ребята. Пишите пожалуйста артикулы заменяемых деталей в комментах. Можно у вас попросить снять видео как отрегулировать ручник на рено симбол.

Ilya Obrytko Недавно подтягивал ручник на авто, тяги получились перекошеные, как это исправить? Как правильно разводить колодки? Алексей Пирогов Ребята, а какой фирмы — производителя лучше поставить тросики ручника?

Замена тросов ручника Рено Логан

Как думаете? Котята в дополнение скажу что тросиков как и барабанов существует 3 разных длины Земфир Хисаметдинов Ребят!

Недавно в сервисе известном поменяли мне задние тормозные колодки на обоих колесах. Старые стояли родные с завода еще, сильно износились и с одной стороны уже внутри развалилось и замедляло ход.

Но хоть и так, всеравно я ставил на ручник под хорошими уклонами дабы автоподзаводом пользоватся! Мне заменили но нужного эффекта всеравно не добился.

Я к ним заезжал. Сказали вначале якобы притерется должны. Во второй раз всетаки разобрали и что то там подкручивали внутри барабана.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке.

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе.

ВАЖНО. Часто водители для того, чтобы снизить нагрузку на стояночный тормоз редко его эксплуатируют, считая, что так он прослужит дольше

Однако, это довольно серьёзная ошибка, т.к. подобный подход имеет «эффект бумеранга». И вскоре потребуется замена троса ручника. Связано это с тем, что трос редко, перемещаясь в защитном канале, будет заклинивать, и может произойти его обрыв, что совсем не приведет к долгой его жизни. Поэтому, эксперты советуют применять ручник постоянно, когда это нужно.

Подготовка к работе

Сразу оговоримся: процедура подтягивания троса тормоза на Рено Сандеро не занимает много времени и требует минимум инструмента. Самое главное — аккуратно демонтировать пластиковые детали и кожухи, нечаянно их не повредив. Чтобы провести эту несложную процедуру, нам понадобится:

• Ключ на 10;
• Плоская отвертка;
• Отвертка «звездочка» типа Т20.

Ключ должен быть рожковым, поскольку при работе будет крайне мало места для «маневра» и нужно, чтобы используемый инструмент был как можно более компактным, что хорошо заметно на видео. Отвертку желательно предварительно обмотать скотчем или изолентой.

Этот инструмент нужен, чтобы поддевать и без того хрупкие пластиковые детали, поэтому важно, чтобы острые металлические грани не царапали и ломали этот мягкий материал

Особое внимание стоит уделить очистке от грязи и пыли: если при разборке внутрь механизма нечаянно попадут инородные частицы, это может привести к выходу его из строя и неправильной работе

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Инструменты которые понадобятся для регулировки ручника

Перед началом процедуры нам необходимо подготовить: 1. Домкрат 2. Отвертка с плоским шлицем 3. Ключ на 10

Для того, чтобы отрегулировать силу натяжения ручного тормоза на автомобиле Рено Логан, необходимо демонтировать пластиковую накладку трансмиссионного тоннеля, и поддомкратить заднюю часть автомобиля.

После того, как автомобиль приподнят, а тоннель демонтирован, вам необходимо произвести пару-тройку нажатий педали тормоза автомобиля- рукоятка ручного тормоза приподнимется вверх.

Очень часто автолюбители производят подтягивание ручника автомобиля без поддомкрачивания задней части автомобиля, что не совсем правильно. Для корректной регулировки ручного тормоза достаточно приподнять одно колесо, выставить ручник на 3-5 отщелкиваний и подтягивать трос до тех пор, пока вы не сможете прокрутить поддомкраченное колесо руками.

Регулирование отщёлкиваний производится при закручивании/откручивании гайки: натяжение троса ручного тормоза происходит при закручивании гайки по часовой стрелке. При откручивании гайки- происходит ослабление троса.

Чтобы отрегулировать степень натяжения берем ключ на 10 и закручиваем/откручиваем гайку, которая расположена возле стояночного тормоза. Если вы не хотите демонтировать тоннель, то вам необходимо найти ключ с удлиняющей головкой.

Это интересно: Рено Логан как поменять салонный фильтр — описываем развернуто

Инструкция по замене задних колодок авто Лада

Для того чтобы снять колодки, необходимо зафиксировать машину на двухстоечном электрогидравлическом подъемнике (который есть не у всех, и в таком случае нужно найти станцию техобслуживания). Следует поднять рычаг ручного привода и заглушить двигатель. Далее снимаем оба колеса. После этого отпускаем ручник. Теперь можно отрегулировать автомобиль по высоте для удобства.

Разборку механизма начинаем со снятия верхней и нижней пружин, что стягивают тормоз. Далее снимаем пружины на распорной планке (с помощью отвертки либо плоскогубцев) и на направляющих. После этого открепляется сама планка в собранном виде с механизмом, что регулирует зазор. Наконец, сняв трос ручника с рычага на колодке, отсоединяем задние колодки Лада.

Для установки колодок необходимо собрать механизм регулировки зазора с колодками и тросом ручника. Затем прикрепляем эту конструкцию на тормозной барабан Лада Ларгус. Заключительный этап — устанавливаем на место стяжные пружины (нижнюю и верхнюю) и пружины направляющих. В финале надеваем барабан, колесо, после чего следует проверить механизм регулировки зазора путем нажатия 3 раз на педаль до упора. Если появился щелчок — механизм отрегулирован.

Как на Рено Логан подтянуть ручник

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

• Протягивайте тросик до шестого щелчка.
• Убедитесь в результате.
• Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

• Демонтируйте заглушку с облицовочной части тоннеля.
• Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

• Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
• Опускайте ручной тормоз вниз.
• Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
• Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
• Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

• Контролируйте уровень тормозной жидкости.
• Проверьте и поменяйте колодки на передних колесах.
• Проверьте и поменяйте барабан на задних колесах.
• Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Как проверить правильность регулировки ручника

• При поднятом ручном тормозе, когда все отрегулировано задние колеса автомобиля вращаться не должны.
• При поднятом ручнике автомобиль не должен скатываться с горки в 25 градусов.
• Автомобиль можно проверить следующим способом. Нужно поднять ручник до упора, завести автомобиль, включить первую передачу и медленно отпуская педаль сцепления смотреть, что будет дальше: 1. Если ручник нормально затянут-двигатель должен сразу заглохнуть. 2. Если ручник неправильно отрегулирован.-автомобиль медленно начнёт движение вперед.

Только проведя данные проверки можно принять решение о том, насколько хорошо отрегулирован ручной тормоз.

Пошаговая инструкция

1. В салоне плоской отверткой открываем лючок на консоли сзади.

2. В лючке откручиваем болт крепления консоли под Torx T20.

3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.

4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.

5. Мы получили доступ к тросам и регулировочной гайке.

6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.

7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.

8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.

9. Далее нужна яма и домкрат.

10. Отпускаем колесные болты и поддомкрачиваем автомобиль.

11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.

12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.

13. После откручивания гайки снимаем тормозной барабан.

Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.

Если барабан поджат колодками, то нужно использовать съемник.

14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.

15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.

Защелки точно такие же как в салоне.

16. Разгибаем металлический кронштейн на балке и выводим трос вниз.

17. Вынимаем трос с двух защелок которые на баке.

Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.

18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.

19. Вынимаем трос с держателя под теплозащитным кожухом.

20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.

Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).

21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.

22. Проводим и защелкиваем трос в металлической защите.

23. Заводим трос в зацепление с колодкой.

24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.

Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.

25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.

После того как убрали холостой ход, поддомкрачиваем и пробуем вращать колеса. Колесо при опущенном ручнике должно свободно крутиться. После затяжки ручника на 2-3 щелчка уже блокироваться.

Совет

Чтобы нормально работал ручник, кроме целых тросов нужно проверить износ:

• тормозных колодок
• тормозных поршней
• механизма ручника
• тормозного барабана
• мелких деталей тормозной системы

Если что-то изношено, заменить.

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит замена тормозных колодок, замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма.

В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.
