Как подключить конденсатор для сабвуфера к усилителю

Установка и зарядка

Таким образом, зачем нужен этот компонент в автомобиле, мы пояснили. Теперь перейдем к полезной теме о том, как конденсатор установить и подключить.

Установка

Сам процесс установки имеет следующие особенности:

• Конденсатор устанавливается не дальше полуметра от усилителя во избежании снижения амплитуды тока при сопротивлении соединяющих проводов;
• На конденсаторе ни в коем случае нельзя экономить и если уж решили ставить, то обязательно качественный, а не какой-нибудь китайский, чтобы был толк.

• Если электронная схема в конденсаторе, все же, отсутствует, то рекомендуется изначально подзаряжать элемент 12-вольтовой лампочкой;
• Интересно, что установить конденсатор можно в системе любой мощности, независимо от количества усилителей.

Зарядка

Что касается зарядки конденсатора(см.), то как и говорилось выше, полезно заряжать 12 В лампочкой, которая даст пользователю понять, как проходит процесс.Сам он подразумевает следующее:

• К плюсу АКБ присоединяется лампочка или резистор (лучше ламочка 12 В) на проводе;
• Другой конец провода соединяется с положительным терминалом конденсатора;
• В процессе зарядки, если на конденсаторе имеется табло со световой индикацией, то оно загорится. Значение вольтметра на конденсаторе тоже будет увеличиваться, но как только оно остановится, завершить надо и зарядку;
• Снимаем лампочку или резистор.

При установке конденсатора рекомендуется подключать его параллельно питанию усилителя(см.Как подключить к автомагнитоле усилитель: сам себе мастер). Ставить его надо, как можно ближе к усилителю мощности, по крайней мере, не дальше 60 см.Если на место ионистора поставить конденсатор, то результат будет намного эффективнее.Делается все так:

• Генератор автомобиля ремонтируется или ставится новый;
• От него прокладывается кабель на массу и плюс;
• Ставится новая АКБ;
• Все клеммы меняются или тщательно зачищаются;
• Прокладывается силовой медный кабель хорошего качества с достаточным сечением;

Схема конденсатора

Подключаем усилитель, не забываем предохранитель.

После того, как все будет проверено, можно подключать и конденсатор. Замеры на клеммах покажут те же результаты, но удивляться не стоит. Если цепь «живая» и питания хватает, то конденсатору нечего включаться и он как бы ждет своего часа.

Доказать необходимость конденсатора и в обычных автомобильных акустических системах можно, исходя из нижеприведенного:

• Замер конденсатора может долго длиться, а от этого «проснется» даже самый кислотный аккумулятор и тем самым, сумеет отдать весь свой потенциал;
• Среди так называемого эс пи элевого братства более принято использование гелеевых батарей, способных «стрелять» сотнями ампер с поразительной скоростью. Как бы ни был конденсатор восхваляем, но при такой скорости он будет «чувствовать» себя явно не у дел;
• Опять же, касательно эс пи эль, конденсатор не к месту, так как является потребителем энергии, что для эс пи эль явное зло.

Одним словом, в эс пи эль уж точно никакой конденсатор или иной накопитель не используется.

Зарядка

Процедура эта не является чем-то очень сложным .

Состояние АКБ, безусловно, особенно с наступлением холодов заслуживает более тщательного внимания, но все же, даже если он будет новым и полностью исправным, помощь конденсатора(см.Зачем нужен конденсатор для автоакустики сегодня) ему понадобится обязательно в автомобиле, где стоит мощный сабвуфер.Процедура зарядки конденсатора нужна всегда, как только АКБ снимается с машины. Кроме того, конденсатор заряжают и при первичной его установке.

Подробная и пошаговая инструкция, как это сделать, приводится здесь:

Для начала следует подготовится: найти источник постоянного тока (АКБ в данном случае), резистор (он идет в комплекте с конденсатором) или лампочку на 12 В (если резистор найти не удалось) и провода для подключения конденсатора (они должны быть такого же сечения, как и провода питания).

Далее убеждаемся, что плюсовая клемма конденсатора подключена к усилителю правильно (плюс к проводу питания усилителя).

• Предохранитель акустической системы аккуратно отключаем;
• Снимаем провод от положительной клеммы конденсатора;
• Подключаем АКБ в сеть (как это сделать, можно узнать из тематических статей);
• Берем резистор или лампочку, подключаем одним контактом к положительной клемме накопителя, а другим – к проводу питания (время зарядки определяется по мануалу, инструкции, идущей в комплекте);

Конденсатор на сабвуфер

• ставим обратно предохранитель акустической системы;
• ждем сколько нужно (не менее 2-х минут), затем резистор отключаем;
• кабель питания накопителя подключаем к положительной клемме напрямую.

Схема как зарядить конденсатор

Зачем нужен конденсатор для сабвуфера

Чтобы понять, зачем машина оснащается емким конденсатором, стоит вспомнить закон Ома для полной цепи. Именно он поможет понять, что происходит, когда сабвуфер резко выходит на максимальную громкость.

1. У каждого аккумулятора есть параметр электродвижущей силы, который зависит от емкости устройства, его внутреннего сопротивления и других характеристик.
2. До момента, когда усилитель и вся звуковая установка в целом не превышают по потреблению возможности аккумулятора, проводка работает в нормальном режиме.
3. В периоды, когда сабвуфер резко наращивает громкость и потребление мощности — аккумулятор физически не способен удовлетворить потребности. Его электродвижущей силы недостаточно для поддержки стабильного напряжения.

В результате интенсивного отбора мощности для звука происходит следующее: растут рабочие токи, аккумулятор не может обеспечить потребности и напряжение бортовой сети резко падает. Как следствие, наблюдается просадка саба (динамики захлебываются), становится нештатным функционирование усилителя.

Именно для стабилизации работы бортовой сети нужны электролитические конденсаторы, которые отдают мощность в момент пиковой нагрузки. Стоит понимать, что среднестатистическая колонка в машине, как и вся аудиосистема в целом, не всегда работают даже на номинальной мощности.

Любители громкой, качественной музыки с мощными басами часто сталкиваются с проблемой, когда возникают провалы звука в определённых ситуациях. Не надо в таких случаях грешить на поломку сабвуфера или колонок.

Давайте вернёмся к школьным урокам физики где-то в седьмой класс. Автомобильный сабвуфер, при воспроизведении мощнейшего баса, кратковременно может потребить ток, который не в силах предоставить даже самый сильный аккумулятор. Провода, соединяющие сабвуфер и усилитель, даже если они очень толстые, имеют сопротивление, которое в пик сигнала приводит к снижению напряжения.

В эти моменты и происходят так званые провалы звука. Именно в такие моменты и необходим конденсатор для сабвуфера. Он представляет собой электролитический мощное устройство большой ёмкости, которое параллельно подключается к усилителю и аккумулятору автомобиля.

При параллельном соединении узлов в пики возрастания тока устройство забирает на себя избыточное напряжение, что помогает сгладить так званые провалы сабвуфера. За счёт очень низкого внутреннего сопротивления самого конденсатора, он в доли секунды заряжается и принимает на себя последующие скачки напряжения.

Сабвуфер

Сабвуфер

Сабвуфером или басовиком называется динамик, воспроизводящий низкие частоты, басы. Конструкция басовика такая, что звучание низов получается глубоким и сочным

Немаловажное значение имеет и установка саба — операция, которую доверяют специалистам

Виды

Басовики принято делить на два вида:

• Пассивные, которые не подразумевают встроенного в них усилителя и фильтра. Они в обязательном порядке требуют соединения с дополнительным усилителем;
• Активные сабвуферы, напротив, подразумевают встроенный усилитель и фильтры, но, все же, дополнительный усилитель и им не помеха.

Схема подключения усилителя, сабвуфера и конденсатора

Типы коробов для басовика

Принято различать следующие типы:

• Наиболее популярным считается тип ящика ЗЯ или закрытый ящик. Это герметичный короб, которому отдает предпочтение большая часть покупателей по причине относительной простоты разработки и конструкции;
• Не менее популярен ФИ или фазоинвертор. Получили такие короба распространение в последнее время благодаря внедрению компьютерного ПО в расчетах. ФИ уникален тем, что помогает динамику воспроизводить низкие частоты. В этом случае, короб как бы становится источником звука. ФИ корпуса выдают больше баса при меньшей мощности, чем ЗЯ;

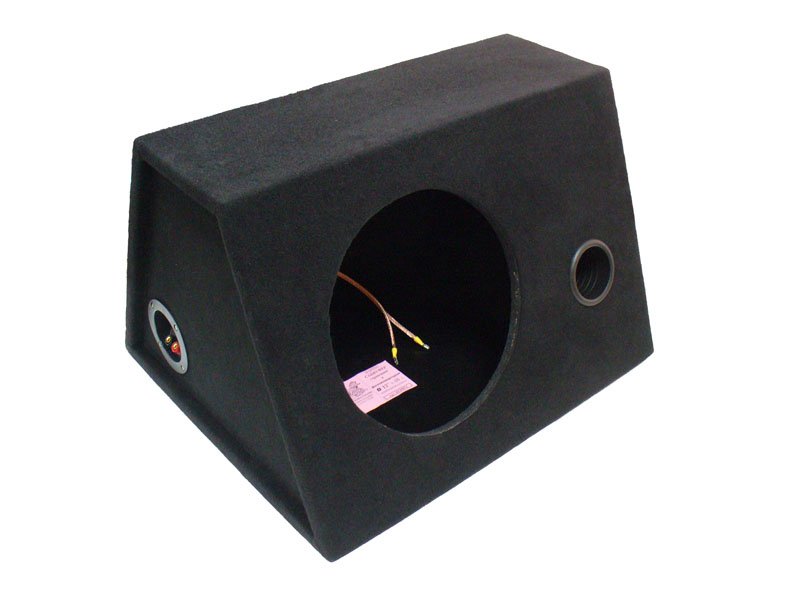

ФИ короб

• Изобарическая конструкция, представляющая корпус, где установлен не один, а два излучателя. Они идентичны и функционируют, как один динамик;
• Бандпасс короб – популярен в среде профессионалов. Представляет собой корпус, состоящий из двух камер. Одна из камер полностью герметична, другая – сделана как ФИ. Такая конструкция обеспечивает очень качественный низкий бас.

Как подключить?

Подключить внутренний либо внешний ЖД к телеприемнику возможно 3-я методами.

Через USB

Все современные телевизионные приемники оборудованы HDMI либо USB-портами. Потому значительно проще подсоединить к телевизору ЖД посредством USB-кабеля. Метод годится исключительно для внешних винчестеров. Последовательность операций такая.

1. Подсоедините USB-кабель к диску. Для этого применяйте штатный кабель, поставляемый вместе с девайсом.
2. Подключите ЖД к телеприемнику. Обычно гнездо USB располагается сзади либо сбоку ТВ-устройства.
3. Если у него не один USB-порт, то воспользуйтесь тем, где имеется пометка HDD IN.
4. Включите телевизор и зайдите в параметры для поиска подходящего интерфейса. На этот предмет на пульте надавите кнопочку Source либо Menu.
5. В перечне источников сигнала укажите USB, после этого откроется окошко со всеми находящимися на аппарате файлами, папками.
6. Работайте с каталогами посредством пульта ДУ и включите кинофильм либо какой угодно контент.

Отдельные марки телевизионных приемников работают с файлами лишь конкретного формата.

Через переходник

Если вы желаете подсоединить к телеприемнику накопитель с последовательным интерфейсом, воспользуйтесь специальным переходником. Тогда ЖД можно будет подключить посредством USB-гнезда. Особенности здесь такие.

1. Когда предполагается подключение ЖД вместимостью больше 2 ТБ, то нужно применять адаптер с функцией дополнительного подпитывания (по USB либо посредством индивидуального сетевого кабеля).
2. После того, как накопитель смонтирован в специализированный переходник, его можно подсоединять к телеприемнику через USB.
3. Если ЖД не распознается, то по всей видимости, его надо сперва отформатировать.

Применение переходника способно существенно ухудшить силу сигнала. К тому же это способно спровоцировать проблемы при воспроизведении звука.

Посредством другого девайса

Если вы желаете подсоединить накопитель к довольно старой модификации телевизора, то значительно проще применить для этой цели дополнительное устройство. Опишем все возможные методы.

1. Когда на ТВ-аппарате отсутствует либо не функционирует USB-гнездо, то подключить ЖД возможно посредством ноутбука по HDMI.
2. Воспользуйтесь TV, SMART либо Android-ресивером. Это специализированное приспособление, которое подсоединяется к телеприемнику посредством AV-разъема либо «тюльпанов». Тогда к нему сможете подключить USB-флеш-накопитель, винчестер либо иной съемный накопитель информации.

Все внешние девайсы подсоединяются через HDMI либо посредством AV-гнезд. В связи с этим наличие на телевизионном приемнике USB-гнезда не очень нужно. Кроме того, ТВ-ресиверы могут применяться для приема IPTV и ЦТВ.

Как подключить

Чтобы понять, как подключить конденсатор к усилителю, достаточно иметь общие знания по электротехнике и физике. Электрическая схема подключения конденсатора к усилителю особой сложностью не отличается и собрать ее может любой пользователь, знакомый с основами техники электробезопасности и обладающий базовыми навыками обращения с инструментом для монтажа электрических цепей.

Накопитель подключается параллельно звуковому усилителю и автомобильной аккумуляторной батарее (АКБ) при строгом соблюдении полярности: плюсовую клемму конденсатора следует соединить с плюсом АКБ, а минусовую — с «массой» автомобиля, т.е. с минусовым контактом.

Перед проведением работ подготовьте необходимые принадлежности:

• мультиметр;
• монтажный нож («нож электрика»);
• накидной универсальный ключ под размеры используемых гаек и винтов;
• отвертки;
• провода и кабели с заранее смонтированными и обжатыми наконечниками;
• лампочку накаливания на 12 В;
• тумблер;
• изоляционную ленту.

Сначала нужно зарядить конденсатор, для чего собрать временную схему следующим образом:

• отключите АКБ от электроцепи автомобиля;
• минусовую клемму конденсатора соедините с минусовой клеммой АКБ, плюсовую с выводом лампочки, другой вывод лампочки подключите к клемме разомкнутого тумблера, провод с другой его клеммы подайте на плюс АКБ;
• замкните тумблер;
• в цепи потечет ток зарядки накопителя, и лампочка загорится;
• конденсатор будет заряжен, когда лампочка потухнет.

После зарядки разберите временную схему, тумблер и лампочку сохраните для дальнейшего использования, после чего начните установку накопителя в систему:

• на каждой клемме электролита винтами закрепите по 2 наконечника с проводами длиной не более 50 см;
• провод от минусовой клеммы электролита соедините с массой автомобиля;
• чтобы соединить усилок с накопителем, провод от минусовой клеммы накопителя подключите к минусовой клемме усилителя, а плюсовой провод на плюсовую клемму усилителя;
• 2 провод от плюсовой клеммы электролита соедините с предохранителем, а 2 контакт предохранителя — с плюсом АКБ (т.е. защитное устройство устанавливается в разрыв плюсовой цепи между накопителем и АКБ);
• акустический кабель от магнитолы присоедините к гнездам RCA усилителя;
• клемму удаленного управления усилителем соедините проводом с управляющим выходом магнитолы.

Усилие затяжки гаек и болтов должно быть контролируемым, согласно расчетной таблице, в противном случае недотянутый крепеж послужит причиной повышенного сопротивления и искрения, а перетянутый может вызвать деформацию и разрушение элементов электроцепи. Также недопустимы скрутки проводов.

Установленный накопитель положительно влияет не только на качество воспроизведения низких частот сабвуфером, но и на всю электрическую систему автомобиля:

• служит фильтром высокочастотных гармоник напряжения, которые являются следствием работы электроприборов в машине, а также возникают при переключении нагрузки;
• стабилизирует работу генератора во время отключения и включения нагрузок в электрическую цепь;
• является дополнительным источником заряда при запуске автомобиля, особенно в холодное время суток и зимой, поскольку при пониженной температуре мощность АКБ снижается, а конденсатор свою мощность сохраняет неизменной.

Следует учесть, что само по себе добавление электролитического накопителя в электрическую систему автомашины не обязательно окажется панацеей, если компоненты электрики автомобиля не отвечают соответствующим требованиям: провода и кабели должны быть медными и иметь сечение, рассчитанное на протекание больших токов, клеммы и наконечники — позолоченными (там, где это возможно) или лужеными. В электросистеме автомобиля следует установить мощный аккумулятор.

</index>

• https://caraudioinfo.ru/usiliteli/kondensator-dlya-sabvufera.html
• https://dinamikservis.ru/blog/sabvufery/kak-podklyuchit-nakopitel-k-sabvuferu/
• https://autotuning.expert/magnitola/kondensator-dlya-sabvufera.html

Мультикомбайны

Одни из самых функциональных устройств. Главное отличие от предыдущих — небольшие размеры и возможность автономной работы благодаря наличию встроенного Li-Ion/Li-Pol аккумулятора. Как правило, мультикомбайны рассчитаны на установку одного накопителя формата 2.5″ (HDD или SSD) и позволяют получить доступ к нему посредством проводного соединения через USB или Ethernet, либо через беспроводной Wi-Fi. Очень удобно тем, кто постоянно путешествует или находится в командировках.

Для организации сетевого доступа в мультикомбайн встроен роутер, который при подключении интернет-кабеля RJ-45 (Ethernet) может раздавать интернет близлежащим устройствам, то есть может работать в качестве точки доступа. Для просмотра содержимого диска достаточно активировать сеть Wi-Fi на устройстве и подключиться к ней с любого гаджета, будь то смартфон, планшет или нетбук. После этого через стандартный диспетчер можно просматривать файлы и папки. В случае необходимости мультикомбайн можно использовать в качестве внешнего аккумулятора для заряда севших устройств или гаджетов через предусмотренный USB-выход и универсальный кабель.

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Правда или нет

Обзор автоакустики

По сей день и в интернете, на различных форумах, в блогах ведутся горячие споры, относительно надобности или бесполезности такого накопителя, как конденсатор. Сами споры, к огромному сожалению любителей автозвука, к истине никакой не приводят. Они полностью бесполезны, ввиду того, что оппоненты даже не имеют начального школьного представления, касающиеся физики.

Итак, чтобы в некоторой степени раскрыть завесу, давайте вернемся к урокам по физике. По мере того, как будут обновляться в нашей памяти ценные знания, все мифы исчезнут, как утренний дымок.

Различия конденсатора и АКБ

Важно знать:

• Конденсатор для басовика, это тот же потребитель питания, который не способен сам вырабатывать электроэнергию. Но он способен ее накапливать, а затем потреблять на собственные утечки, но не утечки АКБ;
• Задача конденсатора накапливать энергию, а затем отдавать ее потребителю. Сам накопитель обладает крайне низким внутренним сопротивлением и по этой причине «расстается» с энергией очень быстро (кстати, и накапливает ее тоже не медленно).

Различия конденсатора и ионистора

Ионистор для сабвуфера

Ионисторы – это то, что возят у себя в багажнике большая часть меломанов.Отличается от конденсатора следующими параметрами:

• Огромными потерями;
• Большим сопротивление;
• Отдает заряд гораздо медленнее;
• Стоит в несколько раз дешевле, чем конденсатор той же емкости.

Оптимальное время работы ионистора равно: 1 сек/83 кул.

Проверка ионистора

Рекомендуется проверять ионистор, чтобы наглядно понимать, как он работает:

• Цепляем ионистор в акустическую систему с просадками питания;
• Заводим и наблюдаем, что напряжение на клеммах усиливается. Пока все в порядке;
• Увеличиваем громкость и замечаем, что напряжение садится с 13 до 10 вольт.

Такая ситуация среди любителей автозвука называется просадкой, но она может быть значительно хуже, если используются в питании тонкие некачественные провода и дешевый обмедненный алюминий. В этом случае к обычной просадке добавляется еще и просадка кабеля.

Проблема дешевого и некачественного кабеля отразится и на ионисторе, который разрядившись, уже не сможет более получить энергию.

Подключение магнитолы к аккумуляторам через габаритные огни

Интересный, но не очень понятный (во всяком случае для автора статьи) способ подключения. Осуществляется подсоединение через красный вывод проигрывателя провода, к проходящему под лицевой панелью (торпедой) кабелю питания габаритных сигналов. Или к лампе освещающей внутреннее пространство перчаточного ящика (бардачка). Желтый кабель при таком подключение через предохранитель идет на плюсовую клемму аккумуляторной батареи. Магнитолы при таком соединение работает только при включенном свете?!

Как подключить магнитолу к аккумулятору дома

Так как, автомобильный проигрыватель является мобильным устройством, то сфера его применения не заканчивается салоном автомобиля. Да и выбрасывать работающий приемник при замене его на новую ММС, достаточно жалко. В таких случаях, отличным решением будет подключение магнитолы к бытовой электро сети или старому, но рабочему аккумулятору, на даче или в гаражной мастерской. В качестве схемы подключения, можно выбрать вариант подсоединения через кнопку (тумблер). При отсутствии подходящей АКБ, ее можно заменить сетевым адаптером преобразующим стандартные 220 вольт, в необходимые для питания магнитолы 12В. Или же источником бесперебойного питания со встроенным 12 В аккумулятором. При таком подключение магнитола обеспечивается не только энергией, но и надежно защищается от возможных скачков напряжения.

Видео инструкция о том, как подключить магнитолу напрямую к аккумулятору 12V.

Что такое автомобильный конденсатор и зачем он нужен?

Под автомобильным конденсатором сегодня принято понимать электролитический конденсатор, подключенный к автомобильному усилителю звука (или непосредственно к магнитоле) параллельно питающим проводам. Но зачем он нужен?

Для защиты от сетевых помех конденсаторы используются часто.

1. Фильтрация помех питающей сети. Конденсаторы в качестве простейшего, но, в то же время, довольно эффективного фильтра помех питающей сети используются давно – их наверняка замечал каждый, кому случалось заглядывать внутрь электронных устройств. Конденсатор заряжается напряжением питающей сети и при резком падении напряжения возмещает просадку, возвращая в сеть накопленный заряд. Обычно качественные автомобильные усилители имеют собственную защиту от просадок напряжения, но если вы слышите из динамиков посторонние звуки при включении элементов автоэлектрики (вентилятора, дворников, фар и пр.), конденсатор может помочь. И еще – вне зависимости от того, где в автомобильной сети установлен конденсатор, он будет поддерживать напряжение всей сети, а не только усилителя. Поэтому, если при работе аудиосистемы у вас мерцают фары, то после установки конденсатора мерцать они перестанут (будут гореть вполнакала). Другое дело, что сильные (до мерцания фар) просадки при работе аудиосистемы явно сигнализируют о нехватке мощности генератора и АКБ. Эту проблему установка конденсатора не решит – он является не источником, а потребителем энергии, и в случае нехватки питания проблему скорее усугубит.

2. Поддержка питания магнитолы при пиковых нагрузках, например, при проигрывании басов. Здесь возможны два варианта:

2.1. На аудиосистему приходит недостаточно мощности. Причины могут быть разные: севшая батарея, слабый генератор, провода питания недостаточной толщины и пр.

Как это выглядит в теории.

В этом случае при установке конденсатора (вплотную к усилителю), теоретически, можно получить некоторый прирост громкости звука без искажений – при условии, что чрезмерные нагрузки будут кратковременны (не более долей секунд) и перемежаться не меньшими по продолжительности периодами уменьшенной нагрузки (чтобы конденсатор мог восстановить заряд).

И как чаще всего бывает на практике.

Но реальная музыка таким требованиям соответствовать не может – басы в композициях редко звучат меньше нескольких секунд. Поэтому практически никакого заметного эффекта не будет – вряд ли можно назвать улучшением качества звука то, что динамик начнет хрипеть на треть секунды позже обычного.

2.2. Мощности достаточно, но аккумулятор не успевает «отдать» требуемый ток. Как известно, при появлении потребителя, ток разряда АКБ устанавливается не мгновенно; и время его установки зависит от характеристик аккумулятора — в первую очередь от внутреннего сопротивления (если точнее, то от реактивной составляющей внутреннего сопротивления). И если внутреннее сопротивление АКБ велико, то при резком возрастании нагрузки требуемый ток она даст с некоторой задержкой, небольшой, но искажения звука в этот момент уже могут быть заметны.

Схема подключения конденсатора к цепи питания усилителя.

Действительно, в этом случае установка конденсатора может оказаться приемлемой альтернативой замене аккумулятора. Полностью проблему это не решит, но фронты басов, к примеру, может сгладить.

В последнее время на полках автомагазинов появились «конденсаторы», отличающиеся огромной (до сотен и даже тысяч Фарад) емкостью, но при этом имеющие скромные размеры и весьма привлекательную цену. Это не конденсаторы, это – ионисторы. Смысла в их подключении к усилителю немного – да, они имеют заявленную емкость, но от конденсаторов ионисторы отличаются высоким внутренним сопротивлением (ESR), низким максимальным током разряда и низкой скоростью установки отдаваемого тока. Существуют ионисторы с низким ESR, близкие по характеристикам к конденсаторам, но они намного дороже.

Физические процессы происходящие в конденсаторе

1 Мы знаем, что противоположно заряженные заряды притягиваются друг к другу, если мы обеспечим соединение потенциалов с зарядами, то произойдет разряд. Но если мы только поднесем один заряд к другому, то между зарядами появятся более значимые силы притяжения друг к другу в следствии сокращения расстояния. В конденсаторе расположеные электропроводные пластины одна параллельно другой, разделенные диэлектриком и собирают на себя противоположно заряженные заряды, но в следствии большого сопротивления диэлектрика они не могут разрядиться мгновенно.2 Тем не менее и через данный диэлектрик конденсатор способен разряжаться. Чем более качественно сделан конденсатор, тем дольше на его пластинах будет оставаться разность ранее заряженных разных потенциалов.3 Конденсатор рассчитан на определенное напряжение. Это зависит от конструкции и применяемых материалов. Большее напряжение может пробить диэлектрик и тем самым нарушить весь замысел работы и как следствие вывести конденсатор из строя. Пластины могут вместить в себя определенный потенциал заряда, данный потенциал конденсатора фактически и характеризуется его емкостью. Это зависит от размеров пластин и их расположения.

ГЛАВА ПЕРВАЯ какая емкость конденсатора должна прменяться для моей аппаратуры

И так основы есть, развивая выше упомянутые аксиомы о работе конденсатора можно сделать и заключения, о том куда надо стремится изготовителям конденсаторов, и потребителям при выборе конденсатора для питании аудиоаппаратуры своего автомобиля (автомагнитола, сабвуфер, усилитель).

В автомобиле часто возникают «провалы» по напряжению питания. Это связано с недостаточностью выдать определенную мощность, в следствии кратковременного скачка увеличения потребляемой мощности при воспроизведении как правило музыки с низкими частотами. Дело в том, что низкие частоты при входе на каскадах усилителей долговременно относительно высоких частот открывают полупроводниковую проходимость электронных переходов транзисторов в каскадах усилителя, уменьшая тем самым сопротивления нагрузки для источника питания и увеличивая кратковременную мощность потребления.  Установка конденсатора в автомобиль является фактически эмпирической (определяемой опытным путем) зависимостью, так как спектр воспроизводимых частот будет требовать разных режимов питания, но со знанием одного, что кашу маслом не испортишь. Поэтому в случае выбора конденсатора для сабвуфера, магнитолы не советовал выбирать емкость менее 60 000- 65 000 мкФ. Или если угодно определения емкости конденсатора можно произвести по формуле  — 1 фарад емкости конденсатора на киловатт мощности нагрузки.

Как выбрать усилитель

Они различаются по количеству (1-, 2-х, 3-х, 4-х, 5-ти, 6-ти канальные) каналов и классом (АВ и D).Класс АВ – аналоговые аппараты, с высокими показателями мощности, но незначительным коэффициентом полезного действия, который соответствовал бы запасу мощность.Класс D – цифровые аппараты с высокими показателями коэффициента полезного действия и большим запасом мощности, но не всегда они могут похвастаться отменным качеством.

1-канальные аппаратыМоноблоки, как их еще называют, используются для сабвуферов, так как работают на низкой нагрузке (1-2 Ом)

Они представлены чаще всего в классе D, так как для сабвуфера важно не качество, а мощь звука. Они оснащены развитым кроссовером низкочастотного диапазона и наружным регулятором громкости

2-х канальныеИх применяют для подключения пары колонок или соединения сабвуфера при помощи мостового соединения. Если мощность позволяет их также можно подключить по катушке на канал автоусилителя.3-х канальныеНа сегодняшний день используются крайне редко, так как их вытеснили четырех канальные аппараты.

Третий канал применялся для подключения саба.4-х канальныеСамые популярные и распространенные во всем мире. Применяются для усиления мощности в различных вариантах: подсоединение к четырем динамикам, к двум динамиков и одному сабвуфера или двум сабвуферов. Универсальность их применения и обуславливает их востребованность.

5-ти канальныеПрименяется для повышения мощи четырех каналов передней и боковой акустики и одного сабвуфера. Это экономный вариант, включающий в себя усиление всех составляющих аудиосистемы в автомобиле, к тому же компактные размеры позволяют значительно сэкономить место.6-ти канальныеПрименяются крайне редко, так как невостребованны обычными потребителями предпочитающие более простые автомобильные аудиосистемы.

Выбрать и купить усилители это только полдела

Очень важно выбрать для него правильное место для установки, так как они греются. Поэтому необходимо обеспечить им естественную вентиляцию

Некоторые модели имеют встроенную систему вентиляции и это очень удобно.Чаще всего их устанавливают в багажном отделении автомобиля, за спинку заднего сидения, под кресло, на заднюю полку, на фальш-панели в углу багажника.

Другие варианты подключения устройства к системе питания

Стандартный способ коммутации автомагнитолы ISO разъемом или через переходник подойдет не всем потребителям. Некоторые варианты соединения позволяют повысить безопасность использования устройствати решить специфические задачи, связанные с особенностью работы бортовой электросети.

Напрямую к аккумулятору

Любители громкого звука и насыщенных басов устанавливают в салоне авто дополнительные усилители и активные сабвуферы. Эта техника потребляет очень большие токи. Как следствие, контактные площадки в ISO разъеме не могут обеспечить его проводимость. Они нагреваются, что может вызывать разные опасные последствия: от банального отгорания контактов и расплавления пластикового корпуса коннектора до образования замыканий бортовой сети.

Совет! Если нужен интенсивный отбор мощности от бортовой системы, рекомендуется подключить автомагнитолу напрямую к аккумулятору.

Делается это следующим образом.

1. К зоне аккумулятора прокладываются провода сечением не менее 3.5-4 кв.мм. Их трасса должна проходить вдали от горячих или движущихся деталей в отсеке двигателя.
2. Кабели заводятся в зону приемной панели через имеющееся отверстие корпуса. По окончанию работ оно герметизируется. При отсутствии специальных составов это можно сделать термоклеем.
3. Концы проводов обматываются вокруг клемм (если позволяет конструкция аккумулятора). Они размещаются под основные зажимы на клеммах батареи. Черный провод присоединяется к минусовой клемме, красный к плюсовой. Для хорошего контакта место коммутации следует обработать WD-40.
4. Черный кабель от аккумулятора соединяется с соответствующим проводом магнитолы.

С красным плюсовым кабелем нужно провести некоторые дополнительные работы. Сначала устанавливается блок с предохранителем. Ток его срабатывания не должен быть менее 10А. Любители громкого звука могут рассчитать оптимальное значение по мощности используемой акустической системы. Предохранитель служит вторичной защитой от короткого замыкания, дополняя меры в автомагнитоле, усилителях и сабвуферах. Ко второму контакту установленного блока коммутируются сразу два провода магнитолы – желтый и красный.

Важно! Данная схема подключения автомагнитолы полностью эффективно и безопасно применяется без дополнений, если модель поддерживает режим полного прерывания питания. Если такой опции устройства нет, оно будет разряжать бортовую батарею, даже если авто стоит на стоянке с выключенным зажиганием.

С прерыванием через замок зажигания

Способ коммутации на клемму замка зажигания позволяет полностью устранить паразитный отбор мощности или свести к минимуму показатель разряда бортовой батареи авто на магнитолу в период стоянки. Коммутация происходит следующим образом:

• автомагнитола присоединяется к аккумулятору;
• при помощи мультиметра исследуют замок зажигания и определяют одну из клемм, на которой есть напряжение при первой позиции поворота (режим «Зажигание включено»);
• желтый провод вместо предохранительного блока коммутируется на найденную клемму.

При такой схеме коммутации автомагнитола в поставленной на стоянку машине с полностью выключенным зажиганием будет либо обесточена, либо сильно ограничена в функциональности. У современных моделей будут работать часы, получится извлечь лоток с компакт-диском. Потребление питания в целом будет минимальным.

Используя кнопку фиксации

Полностью исключить паразитное потребление мощности в режиме стоянки при подключении автомагнитолы к аккумулятору можно при помощи кнопки фиксации. Когда она находится во включенном состоянии, аудиосистема работает. Самый простой способ реализации такой схемы — установка двухконтактного переключается в разрыв красного провода магнитолы.

Кнопку можно установить в удобном месте приборной панели или торпедо. Особенно, если производитель предусмотрел точки для размещения подобных переключателей. Чтобы исключить резкие броски напряжения на магнитоле, усилителях, сабвуфере, включать или отключать группы устройств — кнопку объединяют с достаточно простой схемой на реле.
