Устройство камаза для начинающих

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
2. Снимают ПГУ.
3. Демонтируют крепления стартера.
4. Отсоединяют трубку, которая идет к понижающему редуктору.
5. Демонтируют рычаг переключения передач.
6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
7. Откручивают гайки задней траверсы и снимают ее.
8. Демонтируют распорную тягу.
9. Откручивают болты крепежа кронштейна системы выпуска.
10. Подсоединяют таль к болтам и натягивают его.
11. Отвинчивают гайки крепежа к боковым подушкам мотора.
12. Откручивают болты, которые фиксируют КПП к ДВС.
13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

• для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
• снять валик и вилку переключения КПП;
• следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
• далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
• произвести демонтаж подшипника и вала;
• также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
• используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
• далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
• последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Правила переключения КПП в разных условиях

Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.

На подъеме

Как переключать скорости на КамАЗе при движении в гору

Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.

При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.

На спуске

Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.

В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.

Схемы основной и раздаточной коробок на КамАЗе

Обледенелые участки

Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.

Занос

Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.

Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

Как переключать передачи на КАМАЗе?

Подробности

Категория: Автошкола

Опубликовано 03.10.2016

Наверняка многие слышали, что на КАМАЗе, как и на других грузовиках, стоят многоступенчатые коробки передач. Как же с ними работать, если даже обычные пятиступенчатые коробки передач на легковых автомобилях порой выматывают водителей. О том, как переключать передачи на КАМАЗе, мы расскажем на примере одной из самых популярных сейчас КПП — 16-ступенчатой коробке передач фирмы ZF.

16-ступенчатая коробка передач фирмы ZF устанавливается на магистральных тягачах и автомобилях тяжелого семейства КАМАЗ. Зачем же так много передач? А сделано это для того, чтобы максимально использовать рабочий диапазон оборотов дизельного двигателя, при этом сэкономив топливо.

16-ступенчатая коробка ZF представляет собой достаточно сложный механизм. По сути, это две коробки передач в одной. Поэтому у нее две «нейтрали». Кстати, ездить на нейтральной передаче накатом с такой коробкой строго запрещено — можно вывести ее из строя.

Вы спросите, как можно переключать 16 скоростей? На самом деле, это дело привычки — ничего сверхъестественного здесь нет. Схема переключения 16-ступенчатой КПП ZF называется двойное «Н».

Передачи с первой по четвертую включаются как обычно, друг за другом. На линии передач 3-4 находятся «нейтраль». Это так называемый блок низших передач. С 5 по 8-ю находится блок высших передач. У этого блока «нейтраль» расположена на линии 5-6 передач. Чтобы переключиться с 4 на 5-ю передачу, рычаг нужно перевести из «нейтрали» вправо, при помощи легкого удара тыльной стороной ладони. При переходе из блока низших передач к высшим, рычаг КПП преодолевает сопротивление пружины. Это сделано специально, чтобы не перепутать передачи.

Таким образом переключаются 8 передач. А еще на рычаге КПП есть флажок делителя. Называется он так, потому что делит каждую передачу на две. Чтобы включить низшую передачу, флажок нужно опустить вниз. Чтобы включить высшую — поднять вверх. Стоит отметить, что при переводе флажка передача включится автоматически после нажатия педали сцепления. То есть, если мы едем на 2-й высшей передаче, для перехода на 2-ю низшую нужно опустить вниз флажок, нажать и отпустить педаль сцепления. Вот так и работают водители с 16-ступенчатой коробкой передач на КАМАЗе.

Другие статьи:

• Можно ли трогаться со второй передачи — 02/02/2016
• Стоит ли ездить зимой на машине? — 18/01/2016
• Как работает АБС на автомобиле? — 18/12/2015
• Как сдать змейку на автодроме? — 16/10/2015
• Как влияет скорость на тормозной путь? — 28/09/2015

Инструкция

Теперь предлагаем узнать, как осуществлять запуск и в какой последовательности правильно включать передачи на камазовской коробке. В этом процессе есть определенные особенности, и процедура переключения скоростей отличается от легковых автомобилей.

Начало движения

Необходимо знать, как переключать скорости на КамАЗе. Начало движения на КамАЗе должно производиться на пониженной скорости

Обратите внимание — при трогании с места переключение передачи осуществляется при отключенном сцеплении. В камазовских коробках схема переключения осуществляется в несколько этапов, это связано с особенностями увеличения и понижения скоростей

Как включаются скорости на КамАЗе:

1. Грузовик может быстро ехать по разным видам дорог, но на первом этапе, в соответствии со схемой, рекомендуется начинать движение на передаче 1В.
2. После этого производится включение передачи 2В.
3. На завершающем этапе трогания с места включается скорость 3В.

В соответствии с такой схемой движения, трогание с места производится на пониженной скорости. То есть рычаг переключения на коробке не нужно трогать вплоть до четвертой передачи. Для начала движения нужно увеличить частоту вращения коленвала примерно до семи тысяч оборотов (автор видео-урока о том, как переключаются скорости на КамАЗе — Никита Вагин).

Переключение скоростей

Теперь расскажем, как переключается КПП на КамАЗе, когда машина тронулась с места. Когда автомобиль разгонится, порядок переключения передач на КамАЗе следующий — 4Н-4В-5Н. Для активации второй скорости надо, чтобы частота вращения коленвала увеличилась до трех тысяч оборотов по тахометру. Учтите, что работа коленчатого вала играет основную роль. При правильном переключении скоростей вы сможете добиться экономии расхода горючего. При этом будет достигнута максимально экономичная работа мотора без простоев.

Задний ход

Что касается заднего хода, то в соответствии со схемой для его активации необходимо установить переключатель в нижнее левое положение. Активация задней передачи не допускается во время движения. Чтобы включить задний ход, полностью остановите автомобиль, после чего выполняйте маневр.

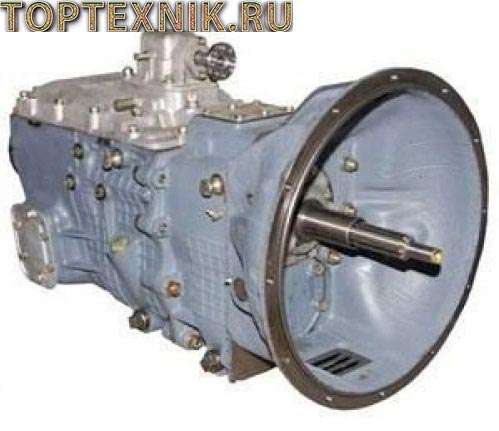

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

• трансмиссия стала оснащаться усиленным синхронизатором делителя;
• усилены шлицы, из коробки убраны их крепления;
• реализован другой метод фиксации шестеренок трансмиссии;
• высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
2. Блок с шестеренками. Они предназначены для включения задней передачи.
3. Верхняя крышка агрегата.
4. Механизм переключения передач. Этот узел считается сборно-разборным.
5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

1. Схема переключения передач для моделей КПП 142 и 144

2. Схема переключения передач для моделей КПП 152

Вес коробки передач КАМАЗ 4310

Установка КПП КамАЗ

Как ставится синхрон делителя камаз

Камаз с манипулятором может заменить несколько единиц техники.

https://youtube.com/watch?v=Zth5mrzZ6GE

Камаз 4310 вытаскивает Краз из кювета. Russian military trucks

https://youtube.com/watch?v=oDLI8bB01Ps

Будни манипуляторщика 2

PALFINGER-30002K (аналог АНТ-22-2) — кран-манипулятор 7200 кг, на шасси КАМАЗ-6522

https://youtube.com/watch?v=4tGoHyIyD7k

тест-драйв ЛАЗ 699Р Турист

аккуратные японцы. транспортировка экскаватора по узким японским улочкам.

https://youtube.com/watch?v=wvsOavM3s3o

Новый Камаз 5490

https://youtube.com/watch?v=ya6syVZ_CRE

Пришла поршневая на камаз, ремонт, замена поршневой.

• Мотор стеклоочистителя КАМАЗ распиновка
• Илососная машина ко 507ам КАМАЗ 65115
• Сколько масла заливать в мосты КАМАЗ 5511
• Полная масса КАМАЗ 65117
• Устройство замедлителя гидроцилиндра КАМАЗ
• Военный джип на базе КАМАЗа
• Датчик давления ресивера КАМАЗ
• Ширина КПП КАМАЗ
• Навесные запчасти КАМАЗ
• КАМАЗ глонасс в баке
• Как проверить обмотку генератора КАМАЗ
• КАМАЗ 4310 ступица ремонт
• КАМАЗ 53102 видео
• КАМАЗ низкое качество шин
• Переделка тормозов на КАМАЗе

Главная » Хиты » Вес коробки передач КАМАЗ 4310

kamaz136.ru

Старт

Что бы знать, как правильно управлять КамАЗ самосвал, разбираются в схеме переключения передач. Как и в стандартном варианте, манипуляции проходят с применением педали сцепления.

Этапы переключения:

• 1-я передача, повышенный режим (В);
• 2-я передача, повышенный режим (В);
• 3-я передача, повышенный режим (В);
• Переход на 2-ю пониженную (Н) ступень и переключение на 4-ю передачу;
• Переход на первичную ступень (В), передача остаётся 4-я;
• Переход на пониженную ступень (Н), включение 5-й передачи;
• Возвращение на повышенную ступень (В), остаёмся на 5-й передаче.

КамАЗ:

Главная особенность начала движения на КамАЗ, плавный старт и набор скорости с использованием пониженных передач. В случае, когда самосвал сильно загружен, или движение проходит в сложных условиях, первые 4-ре передачи желательно переключать в пониженном режиме (Н), после перейти на 4-ю повышенную передачу, затем пониженную 5-ю (Н) и после на 5-ю повышенную (В). Манипуляции проводятся при достижении необходимых оборотов коленчатого вала. Непосредственно при старте на 1-й передаче, обороты вала достигают 7000мин-1, переход на 2-ю передачу делается при достижении 3000мин-1 оборотов. Правильно выбранный режим экономит топливо и минимально изнашивает силовую установку.

Описание используемых коробок

Схема переключения передач напрямую зависит от типа установленной на автомобиле КамАЗ трансмиссии. Большинство используемых машин применяют коробку на пять скоростей вперед и одна назад, это модель с индексом 14. Механизм актуален в случае, если не требуется буксировать прицеп, или перевозимый груз весит менее 10т.

Коробка КамАЗ-14:

Техника, используемая для перевозки больших грузов, или участвующая в составе автопоездов, использует трансмиссию с маркировкой 15. В этом случае нужен навык, как управлять КамАЗом самосвалом, поскольку в состав коробки входит редуктор. Это та же трансмиссия 14 с пятью передними и одной задней передачей. Делитель, если надо, включает скорости пониженного диапазона, как следствие, у автомобиля появляется в два раза больше передач.

Коробка передач КамАЗ-ZF:

Применяемая коробка с индексом 16, с восемью ступенями механического типа. Предусмотрен редуктор на четыре ступени и пониженная передача. Так же устанавливаются коробки ZF, которые оснащены девятью передачами и вспомогательной понижающей ступенью.

Не зависимо от модели трансмиссии, коробки механического типа, управление ведётся при помощи педали сцепления. Переключение проходит поэтапно, с учетом низшего и высшего режимов. За переключение режимов отвечает рычаг на ручке кулисы. При создании, учтено, что КамАЗ это тяжёлый автомобиль, в нагруженном состоянии нуждающийся в снижении усилия. И наоборот, если ездить с пустым кузовом, это не приведёт к перегреву и расходу топлива.

Органы управления в кабине автокрана на базе КАМАЗа

Кабина автокрана КС-45721 Челябинец 25 тонн

Автокран Ивановец

Кабина автокрана КС 45721 Челябинец 25 тонн

Русский чудо-кран «ОВОИД»

Обзор автокрана Челябинец КС-55733-33 Камаз 63501 | Уральский Завод Спецтехник

Кран манипулятор KANGLIM KS2056H Управление

Автоматизированная система обучения «Машинист крана»

Автокран ИВАНОВЕЦ с овоидной стрелой

Камаз 5511 миксер выгрузка бетона

Автокран Челябинец КС 45721, 25 тонн, Камаз 43118 id3279

Также смотрите:

• Поставить ленивец на КАМАЗ
• Как снимать ступицу на КАМАЗе
• КАМАЗ с госхранения 55111 и 65115 или консервации
• Спойлер на КАМАЗ с крышей макси
• Сборка и разборка стартера КАМАЗа
• Схема движения воздуха в тормозной системе КАМАЗ
• Водород на КАМАЗе
• Подшипник ступицы колеса КАМАЗ 4310
• Трубки ТНВД КАМАЗ схема
• Разгильзовка двигателя КАМАЗ
• Авто КАМАЗ некст
• Цветная электросхема КАМАЗ 43114
• Марка стали для рессор КАМАЗ
• Стартер втягуеще КАМАЗ
• КАМАЗ проблема с зарядкой

Главная » Новости » Органы управления в кабине автокрана на базе КАМАЗа kamaz-parts.ru

Управление платформой на КАМАЗ-5511

Чтобы включить КОМ на самосвале КАМАЗ5511, вам необходимо будет передвинуть рычажок на переключателе 6 в положение «Включено», для этого нажимаете на стопорную кнопку, которая расположена на корпусе этого переключателя. Сцепление, при этом, необходимо обязательно выключить. Загорится сигнальная лампа 5. А электроток через предохранитель 8 поступит к обмотке электромагнита на пневмоклапане 4.3, его сердечник переместится, и откроет клапан. При этом, воздух из ресивера станет поступать в полость пневматической камеры 3.3 КОМ, и , как только включится сцепление насос 10 (масляный) начинает работать.

Из маслобака 12, масло через насос по трубопроводу поступит внутрь крана управления 2 и затем на слив, обратно в маслобак. Подобная циркуляция масла помогает его разогреть в холодное время, это улучшает условия функционирования гидравлической системы опрокидывающего механизма.

Инструкция, как поднять кузов камаз 5511

Чтобы поднять платформу самосвала 5511, вам необходимо кнопку переключателя 7 «Подъем», нажать в положение «Включено». От переключателя, электроток поступит к обмоткам электропневмоклапанов номер 4.1 и 4.2, их сердечники, переместившись, открывают эти клапаны. Из ресивера, воздух подается к пневмокамерам номер 3.1 и 3.2 на кране управления. Из крана управления, масло поступит через трубопроводы в гидроцилиндр 1. Под воздействием давления масла все звенья гидроцилиндра последовательно выдвинутся, производя тем самым подъем платформы. При подъеме платформы гидроцилиндр постепенно наклоняется, и когда угол подъема достигнет 60°, корпус гидроцилиндра нажмет на регулировочный винт в клапане ограничения подъема платформы, (на схеме внизу номер 13), масло через клапан пойдет на слив. При этом, подъем платформы прекратится.

Теперь вам понятно, как поднять амортизатор кузова, цена неправильной регулировки угла наклона – как минимум поломка гидроцилиндра.

Чтобы остановить платформу самосвала 5511 в её промежуточном положении, при подъеме либо опускании, необходимо клавишу переключателя «Подъем» либо «Опускание» перевести в положение «Выключено». Электропневмоклапаны при этом выключаются, воздух покидает рабочие полости диафрагменных камер номер 3.1 и 3.2. Магистраль гидравлического цилиндра закрывается, полость крана управления начинает сообщаться со сливной магистралью, масло идет на слив.

Чтобы опустить кузов самосвала, вам необходимо клавишу переключателя 7 перевести в положение «Включено» Ток поступит к обмотке клапана 4.1, его сердечник, переместившись, откроет клапан. Воздух поступит в пневмокамеру 3.1, в кране управления. Из гидроцилиндра, масло через кран пойдет на слив в бак. После полного опускания платформы, вам следует клавишу на переключателе 7 перевести в положение «Выключено». Рычажок на переключателе 6 тоже устанавливаете в нейтральном положении, при этом, одновременно выжимаете педаль сцепления. Масляный насос прекратит свою работу. Нужно отметить, что опустить кузов КАМАЗ-5511 можно и при работающем масляном насосе, и тогда, когда насос уже отключен.

Можно ли на КамАЗе ездить без мочевины

Грузовые автомобили, соответствующие стандартам Евро 4-6, используют метод нейтрализации воздействия выхлопных газов на природу. Для этого в специальный бачок заливается мочевина, которая впоследствии впрыскивается в выхлопную систему.

В нашей стране применение такого материала граничит с трудностями:

• Низкое качество мочевины;
• Замерзание продукта при температуре -11°С;
• Запах аммиака из выхлопа, ожоги при попадании на кожу;
• Много подделок, цена.

КамАЗ, жидкость для системы SCR (мочевина):

Постоянно эксплуатировать автомобиль без мочевины не желательно, поскольку это приведёт к выходу из строя насоса, перекачивающего материал. Отключить систему нейтрализации можно на программном уровне, либо обратившись к электрику, который сделает гидролиз в катализаторе не возможным.
