Хрустит шрус

Устранение хрустов и стуков, восстанавливаем работу ШРУСов

Как узнать, какой ШРУС хрустит – разобрались, теперь о мерах, которые следует предпринимать для устранения проблемы, поскольку эксплуатировать авто с проблемными шарнирами нежелательно.

Одним из недостатков ШРУСов является их неремонтопригодность, то есть, если шарнир захрустел, то он уж изношен и требует замены. Единственное, что можно предпринять – это «продлить жизнь» узла, и отсрочить его замену.

Поскольку основная причина появления хрустов – пыль и грязь, то при их появлении следует сразу же осмотреть все пыльники на наличие повреждений. Если таковые не обнаружены, устанавливаем, какой же ШРУС хрустит одним из вышеперечисленных методов.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена шаровой опоры Citroen C4, видео инструкция

После выявления проблемного шарнира, пытаемся продлить его срок службы. Для этого необходимо:

• Снять привод с авто;
• Разобрать ШРУС;
• Тщательно промыть все составляющие бензином, растворителем или другими средствами (уайт-спирит и т.д.);
• Заложить новую смазку «ШРУС-4» или аналоги (смотрите выше) и собрать шарнир;
• Установить новый пыльник;
• Перебранный привод установить на авто.

На начальном этапе износа этих мер вполне достаточно, чтобы избавиться от хрустов, но все же они впоследствии вернуться (когда износ усилиться) и тогда уже шарнир придется заменить.

Устройство и принцип работы ШРУСа

Работают ШРУСы по принципу регуляции подаваемого вращения на каждую полуось трансмиссии (в нашем случае – на каждое колесо в отдельности). Однако стоит отметить, что «Граната» включается в работу лишь тогда, когда между данными полуосями появляется некоторый угол, как правило, не превышающий 70-75 градусов.

Подобное устройство ШРУСа позволило придать ему сразу несколько положительных свойств:

Во-первых, шарнир организует привод, который даёт возможность использовать передние колёса (очень редко – задние) в качестве и ведущих, и приводных элементов трансмиссии;
Во-вторых, шарнир осуществляет наиболее оптимальную передачу вращательного момента на каждую из полуосей при возникновении между ними угла до 75 градусов

В итоге, это позволяет повысить КПД функционирования мотора и существенно продлить срок эксплуатации целого ряда узлов подвески;
И в-третьих, шарнир способен работать достаточно долго, что немаловажно для комфортабельного использования автомобиля.. Как показало время, лучшими вариациями конструкции «гранат» являются те, что предполагают использование двух составных частей

Более чем 90 % современных машин с передним приводом оборудованы именно такими шарнирами, которые называются либо привод, либо ШРУС в сборе. Состоит подобный привод из двух частей – внутренний (задний) и внешний (передний) шарниры

Как показало время, лучшими вариациями конструкции «гранат» являются те, что предполагают использование двух составных частей. Более чем 90 % современных машин с передним приводом оборудованы именно такими шарнирами, которые называются либо привод, либо ШРУС в сборе. Состоит подобный привод из двух частей – внутренний (задний) и внешний (передний) шарниры.

Первая составляющая «Гранаты» имеет более громоздкие размеры, но в работе нагружена не настолько сильно, как её «собрат». В любом случае, обе детали имеют колоссальное значение:

• Внутренний ШРУС отвечает за передачу вращения от КПП к редукторному валу;
• Внешний шарнир передаёт вращение от вала редуктора непосредственно к колесу.

Непростые функции и долговечность – вот, чем отличается как передний, так задний ШРУС, но как это возможно? «Виной» всему простейшая для столь важной детали конструкция, которая включает в себя:

• сферическую чашу, работающую в купе с ведомым валом (они соединены между собой и формируют корпус любой «гранаты»);
• сферический кулак, работающий вместе с ведущим валом (данные составляющие шарнира также соединены между собой, но образуют уже обойму узла);
• 6 шариков (нейтрализуют разницу скоростей, по факту, выполняя главную функцию ШРУСа);
• сепаратора (он удерживает 6 шариков в спецканавках и помогает им в нейтрализации разницы скоростей);
• пальников (эти детали защищают поверхности шарнира, работающие с большим трением и имеющие смазку, от загрязнений из окружающей среды);
• мелких элементов: стопорные кольца, крепления и т.п. (необходимы для организации единого механизма всех описанных выше элементов «гранаты»).

Отметим, что описанная выше структура ШРУСа актуальна для подобных деталей шарикового типа, которые являются наиболее используемыми в конструкции современных авто. Помимо данного вида шарниров, также можно выделить сухариковый (часто используется на грузовых машинах), триподный (усовершенствованный наружный ШРУС) и спаренный (сложноустроенный шарнир, работающий с максимально возможным КПД). Вне зависимости от конструкционных особенностей любой ШРУС выполняет описанные выше функции и является неотъемлемой частью любого переднеприводного автомобиля, как минимум, в течение последних 50 лет.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

Конструкция данного агрегата состоит из трех основных компонентов:

• Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
• Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
• Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров

Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески

Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок

Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Методы самостоятельной диагностики

Для достоверной оценки состояния внутренних ШРУСов применяют следующий способ:

На ровной поверхности автомобиль ставится на стояночный тормоз, задние колеса блокируются противооткатными упорами или подсобными предметами.

С помощью домкрата и двух подпорок передок машины вывешивается таким образом, чтобы ведущие колеса не касались земли.

Запускается двигатель, включается первая передача (для АКПП — режим D). Если при медленном вращении передних колес будет периодически слышен резкий металлический треск или хруст, то внутренние ШРУСы неисправны. Именно таким способом определяют состояние внутренних шарниров на станциях технического обслуживания, поднимая автомобиль на подъемнике.

Получить подробное представление о данном способе диагностики можно из следующего видеоматериала:

Дополнительно стоит осмотреть пыльники на предмет повреждений и подтекания смазки, а также проверить люфт конструкции . Для этого следует пошатать привод в разные стороны, не допуская проворачивания полуоси.

Предупреждение! Неисправный внутренний ШРУС может развалиться или выскочить из КПП на высокой скорости и привести к серьезной аварии. Необходимо своевременно проводить диагностику и устранять выявленные дефекты приводов.

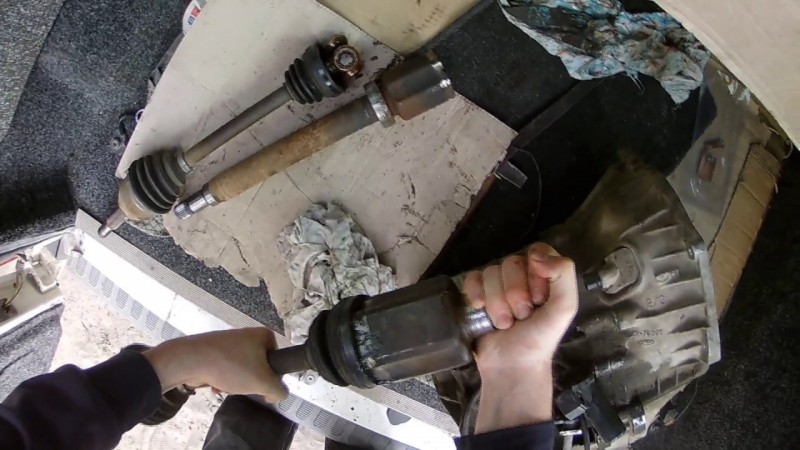

Классический вариант работ по устранению неисправности внутренних ШРУСов, который приводится во многих руководствах по эксплуатации и ремонту обладает значительной трудоемкостью:

Как правило, для замены детали необходимо снять переднее колесо, отвинтить крепеж элементов подвески и снять соответствующий приводной вал в сборе с шарнирами равных угловых скоростей. Также эта операция требует предварительно слить трансмиссионное масло из КПП минимум на 1/3 часть от ее общего объема.

В некоторых случаях приходится сбивать шарниры с вала молотком, а иногда для удаления частей развалившегося ШРУСа с полуоси требуется применить фрезу или болгарку.

Для обладателей машин, на которых установлены ШРУСы разборной конструкции, существует альтернативный, более быстрый вариант: Необходимо раскрыть хомуты и сдвинуть пыльник внутреннего ШРУСа на полуось. Затем болты на внутреннем шарнире свинчиваются, в результате чего конструкция удерживается за счет посадки фланца. Выворачивая передние колеса в крайние положения, можно добиться такой ситуации, при которой привод выпадет из КПП самостоятельно. После этого останется только заменить внутренний ШРУС, добавить смазку, установить новый пыльник и собрать конструкцию.

Знание характерных симптомов выхода из строя внутренних ШРУСов и понимание потенциальных причин этой неисправности позволят вовремя обнаружить поломку и принять меры для обеспечения безопасной эксплуатации автомобиля.

Во время движения автомобиля, возникающий шум в гранате может стать знамением ее повреждения. При малейшем наличии нестандартных шумов в данном механизме должна быть обязательно проведена на ваз 2110 замена внутренней гранаты. Данная часть весьма важна, так как износ деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупать новую гранату не радует автомобилиста перспективой траты денежных средств, гранату можно и не заменять. Для устранения шума, порой, достаточно поменять местами левую и правую деталь. В любом случае, замена внутренней гранаты на ваз 2110 может быть проведена своими силами.

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира

С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь

Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона

Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Проверка внешнего ШРУСа

Наружный ШРУС одной стороной крепится к внутреннему через полуось, а другой стороной — к ступице. Внешний шарнир напоминает гранату на длинной ручке: сепаратор с шариками. И именно за счет шарикового механизма издается тот самый хруст. Сверху на корпус ШРУСа надевают пыльник, он служит защитой от дорожной грязи, пыли и мелких частиц, которые выводят из строя ШРУС. Согласно статистике, 80% повреждений ШРУСа связано с порванным пыльником.

Чтобы проверить внешний ШРУС, покатайтесь по ровной площадке, выворачивая колеса то в одну, то в другую сторону до упора. Активнее нажимайте на педаль газа при крайних положениях руля. Неисправный ШРУС проявит себя хрустом. Если звук издается при повороте руля налево, то неисправен ШРУС с правой стороны. При повороте направо хрустит левый ШРУС со стороны водителя.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Определяем какой шрус хрустит внутренний или наружный

Для диагностики ШРУСов используется несколько методов. Самым простым из них является визуальный осмотр пыльников и проверка валов.

Основной причиной проблем, связанных с появлением хруста является попадание внутрь узлов грязи, что может произойти только из-за повреждения пыльника.

Если резинотехнический элемент порван, то при осмотре на нем будут следы вытекающей смазки, по которым и можно понять, в какой из узлов попали песок и пыль.

Также при осмотре следует рукой попытаться сместить приводной вал в поперечном и продольном направлениях. ШРУСы – узлы с высокой точностью изготовления, и, если ощущается, что в них есть люфты, пора принимать меры.

Если же при визуальном осмотре порывов пыльник не обнаружено, но симптомы неисправности шарнира проявляются, выявить какой из ШРУСов проблемный позволяют несколько простых методов.

Диагностика наружных шарниров

Наружные шарниры проверяются путем создания сильной нагрузки на них. Для этого просто выворачиваем до упора колеса в правую или левую стороны и пытаемся начать движение на повышенных оборотах. После эту же процедуру еще раз проводим, но уже при повороте колес в другую сторону.

При проверке ШРУСов этим методом начало движения с поворотом колес влево создаст значительную нагрузку на правый узел, и, если в нем ест люфты, он начнет хрустеть.

Выворотом же колес вправо проверяется левый шарнир. Но отметим, что хруст может издавать и наружный ШРУС с той стороны, куда осуществляется поворот.

Поэтому при проверке не лишним будет присутствие помощника, который находясь возле авто на слух установит, с какой стороны издается звук.

Проверка внутренних узлов

Чтобы определить, какой внутренний ШРУС хрустит, используется другой метод. Для его проведения нужен ровный участок дороги, но имеющий ухаб (яму).

Суть проверки сводится к проезду по яме на умеренной скорости одним из передних колес. Затем все повторяется, но уже с заездом в яму вторым колесом.

При попадании колеса на ухаб, возникает ударная нагрузка на внутренний шарнир, и если в нем есть люфты, то проявятся они в виде стуков или негромких хрустов.

Универсальный метод

Единственным недостатком метода заезда на скорости в яму является тот факт, что не всегда есть подходящий участок дороги с ухабом. Поэтому для диагностики можно использовать еще один метод, причем он является универсальным и позволяет проверить как внутренние, так и внешние ШРУСы.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Признаки неисправности опорного подшипника подвески автомобиля

Алгоритм действий такой:

• Домкратом выдомкрачиваем одно из ведущих колес;
• Под автомобиль ставим упор и задействуем ручной тормоз;
• Запускаем двигатель, включаем первую передачу и постепенно отпускам педаль сцепления (имитируем начало движения. При этом благодаря дифференциалу, вывешенное колесо начнет вращаться, а стоящее на земле останется неподвижным);
• Набрав обороты двигателя, начинаем притормаживать вращающееся колесо тормозами (при этом педаль сцепления не трогаем. Таким образом тормозными механизмами создаем нагрузку на внутренний узел, и если он проблемный, то это сразу проявиться стуками и хрустами);
• После проверки внутреннего шарнира, устанавливаем состояние наружного. Для этого достаточно отпустить педаль тормоза, набрать обороты, вывернуть колеса до упора в одну из сторон и снова использовать тормоза. Большой угол привода и усилие тормозов создадут необходимую нагрузку, из-за чего наружный узел захрустит, если он не исправен.

После проверки с одной стороны повторяем аналогичные работы с приводом второго колеса.

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично сходы с обычными подшипниками – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.

Хрустит ШРУС при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -20 С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

Устройство ШРУСа

ШРУС — это шарнир, который обеспечивает передачу крутящего момента во время наибольших углов поворота до семидесяти градусов, сравнительно оси. В народе ШРУС ( шарнир равных угловых скоростей ) получил название «граната».

Следует отметить, что ШРУС состоит из следующих элементов:

1. Корпус с ведомым валом, который являет собой сферическую чашу.
2. Внутренняя обойма с ведущим валом в виде сферического кулака.
3. Сепаратор, который выглядит как кольцо, имеющее специальные отверстия и предназначено для удерживания шариков.
4. Шесть шариков.

Принцип работы гранаты можно охарактеризовать таким образом:

1. На внутренней обойме и в корпусе расположены сферические канавки, их количество равно числу шариков.
2. Сепаратор удерживает шарики, а находятся они в пространстве, что между корпусом и кулаком.
3. Перемещаются шарики по внешнему диаметру с помощью канавок корпуса, а по внутреннему — с помощью канавок кулака.
4. Усилие, которое возникает при вращении ведущего вала, распространяется на обойму, после чего — на ведомый вал с помощью шариков и кулака, что находятся в канавках.
5. Шарики вполне свободно продолжают передавать усилия, двигаясь по канавкам, после смены угла между ведомым и ведущим валами.

Что бы сохранить чистоту, а соответственно и безопасность самого прибора и транспортного средства в целом, ШРУС накрывают пыльником. Очень часто защитные функции выполняет накладка из резины, которая не позволяет воде, грязи и другим ненужным веществам попадать на крутящиеся элементы механизма.

Можно ли ремонтировать ШРУС или только замена

Практически ремонт ШРУС невозможен из-за высокой точности его изготовления, подразумевающей подбор деталей. Как-то работать собранный из разрозненных частей шарнир сможет, но говорить при этом о бесшумности и надёжности не приходится.

Изношенный узел придётся менять в сборе, поскольку изнашиваются также и шлицевые соединения на валу, после чего узел будет стучать даже с новыми шарнирами. Но это достаточно дорого, поэтому предлагается только изготовителями оригинальных запчастей.

Аналоги могут быть поставлены в виде комплектов из непосредственно ШРУС, пыльника, металлических хомутов и специальной смазки в нужном количестве.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.
