Конструкция

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.

Вам это будет интересно Особенности винтового клеммника

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

• цилиндрической формы;
• вилочными;
• петлевыми;
• соединительными;
• ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

• Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
• Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.

Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.

Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Выбор правильного инструмента для выполнения работ

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Как соединить клемму и провод при помощи кримпера

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);

надеть на шнур небольшой кусок термоизоляционной оплетки; после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника; расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается); прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой; после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

Инструмент для обжима клемм

При монтаже клемм на кабель используется специальный обжимной инструмент, другое название пресс-клещи или кримпер от английского cлова crimper

Чтобы подобрать инструмент для обжима клемм, надо определиться с клеммами которые планируется использовать. Существует несколько разновидностей клемм по их монтажу на кабель:

Клеммы и втулки с изолированным трубчатым зажимом кабеля

Клеммы с лепестковым зажимом кабеля имеют два парных лепестка, одни короткие для зажима самого проводника, вторые длинные для зажима кабеля вместе с изоляцией. Для обжима клемм с лепестковым зажимом кабеля используют клещи с направляющими для лепестков, с помощью которых лепестки загибаются навстречу друг другу. Также клещи, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Соответственно для качественного монтажа клемм, сечение кабеля должно совпадать с размером клеммы.

Перечень инструмента для монтажа лепестковых клемм:

• HT-230C/HT-236Chttp://www.brownbear.ru/goods/1330.html
• YY-78-319http://www.brownbear.ru/goods/16693.html
• HT-5532CLhttp://www.brownbear.ru/goods/30840.html
• YY-78-319http://www.brownbear.ru/goods/16693.html
• HT-5132CLhttp://www.brownbear.ru/goods/17281.html
• YYT-12http://www.brownbear.ru/goods/16696.html

Для обжима неизолированных цилиндрических клемм и втулок используются клещи с «V-образным» профилем обжима. Такие клещи продавливают стенку цилиндрической клеммы или втулки, тем самым создают надежное соединение клеммы с кабелем. Также для надежного соединения, сечение кабеля должно совпадать с размером клеммы. Для клемм под большое сечение кабеля используются более мощные клещи с длинными ручками.

Перечень инструмента для монтажа клемм без изоляции:

• HT-301N/HT-336N/HT-236Nhttp://www.brownbear.ru/goods/1335.html
• MT-504http://www.brownbear.ru/goods/1333.html
• LY-2045Dhttp://www.brownbear.ru/goods/12818.html
• KSTHX-50http://www.brownbear.ru/goods/12817.html
• YYT-9http://www.brownbear.ru/goods/16695.html
• YYR-509http://www.brownbear.ru/goods/16697.html
• YYR-510http://www.brownbear.ru/goods/16694.html
• YYR-512http://www.brownbear.ru/goods/16698.html
• HT-5135N1http://www.brownbear.ru/goods/17282.html
• HT-5120http://www.brownbear.ru/goods/17283.html

Для обжима изолированных клемм и втулок используют клещи с овальным профилем губок, чтобы при монтаже не повредить изоляцию. На губки обжимного инструмента наносятся цветные метки: красный, синий и желтый, которые соответствуют цвету изоляции клеммы. Обжим происходит поверх изоляции клеммы, монтаж получается аккуратным, прочным и уже сразу изолированным.

Перечень инструмента для монтажа клемм с изоляцией:

• HT-301H/HT-236H/HT-336Hhttp://www.brownbear.ru/goods/1327.html
• YAC-11http://www.brownbear.ru/goods/16684.html
• YY-78-320

Опрессовочный инструмент

Крепящийся к жилам наконечник методом опрессовки является несъемным соединением, поэтому при подключении к другому электрооборудованию иным способом его придется отрезать. Процесс опрессовки – это своеобразный обжим втулки с жилами внутри. Для этих целей используется специальный инструмент – пресс клещи. Они комплектуются набором матриц под разные диаметры наконечников.

Пресс клещи производят разных модификаций, а некоторые модели предназначены для выполнения двух видов работ:

• самыми распространенными и удобными в работе являются универсальные пресс клещи. Они способны выполнять двойную функцию: зачистку изоляции с провода и опрессовку втулки. Причем кроме НШВИ, пресс клещи справятся с другими типами наконечников;
• иногда пресс клещи оборудуют регулировочным механизмом, контролирующим усилие обжима. Это устройство позволяет избежать случайного пережатия втулки;
• пресс клещи с шарнирами увеличивают прижимную силу инструмента, что облегчает процесс ручного обжима;
• очень удобны в работе пресс клещи с храповым механизмом. Он препятствует разжиманию инструмента до окончания опрессовки. Часто бывает так, что разжатый случайно инструмент ослабляет недожатую втулку в матрице, и она проворачивается. Следующее прижимание матрицей может не совпасть с канавками от предыдущей опрессовки, что создаст плохой обжим.

Вообще, каждый специалист подбирает себе пресс клещи индивидуально. Ведь от удобства инструмента зависит качество и скорость работы.

Обжим двойного наконечника

Подключение к фазе нескольких проводов требует их подсоединения на один контакт. Например, устанавливая модульные автоматы, их соединяют между собой перемычками. В этом случае на один контакт автомата припадает два кабеля. Если их обжать одиночными наконечниками, то два штыря подсоединить к одному контакту автомата будет проблематично. Здесь удобно использовать НШВИ, предназначенный для двух проводов.

Сам процесс обжима похож на предыдущий вариант. Только внутрь широкого манжета вместо одного провода вставляют два.

Делать обжим двойного наконечника удобно кримпером. Эти пресс клещи подойдут для опрессовки и одиночной втулки. Обжим кримпером двойного наконечника делают матрицей на размер больше. Например, для сечения двойного наконечника 4 мм2 подойдет матрица сечением 6 мм2.

Случается, что под рукой во время монтажа не оказалось конструкции двойного типа. Как выход из сложившейся ситуации, можно использовать одиночную втулку большего диаметра. Главное, чтобы внутрь поместились два провода.

Перед тем как установить наконечник штыревой втулочный изолированный НШВИ надо помнить, что производитель данной электротехнической продукции в инструкции указывает соотношение сечения гильз и жил проводов. Все эти параметры при монтаже надо соблюдать. Вконтакте

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

1. Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
2. Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

1. Правильно подобрать тип и размер наконечника для проводов под обжим.
2. Тщательно и правильно зачистить жилы.
3. Использовать в работе только специализированный инструмент.
4. В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

1. Жилы срезаются строго перпендикулярно.
2. Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
3. Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
4. Если форма жил секторная, придется их скруглить.
5. Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

• от длины наконечника
• и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

• первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
• следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
• для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

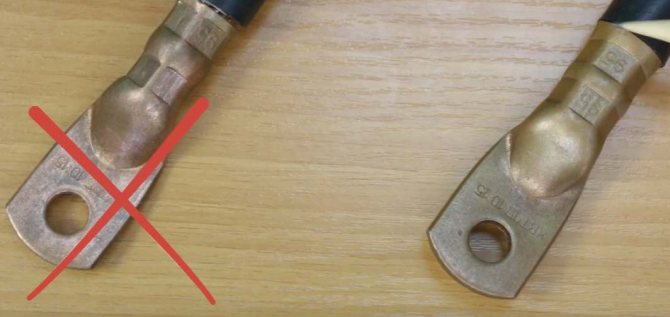

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
  обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Виды наконечников

Существует несколько видов НШВИ, отличающихся количеством подсоединяемых проводов. К изделию может подсоединяться один или два провода, но выходящая металлическая часть, предназначенная для зажима винтовой клеммой, остается одной. Двойной наконечник в обозначении после букв НШВИ имеет цифру 2.

Если рассмотреть конструкцию, то втулочные наконечники НШВИ двойного подключения имеют такое же устройство, как и одинарные аналоги. Все та же металлическая часть для обжима и ПВХ манжет. Отличается двойная модель только большей шириной ПВХ юбки, так как она рассчитана на два провода.

Применение двойных наконечников необходимо при подсоединении двух проводов к одной клемме. Такая частая необходимость возникает во время монтажа розеток и защитных автоматов в электрощите. Обжим двойных моделей идентичен одинарным, и используется тот же инструмент – пресс клещи.
