Почему горит лампочка температуры: причины, возможные последствия

Как работает индикатор

Если работа агрегатов исправна и какие-либо поломки охлаждения ДВС отсутствуют, то лампочка охлаждающей жидкости не будет гореть при включенном моторе.

Она загорается тогда, когда заводится двигатель. Это происходит, потому что компьютерной системой автомобиля осуществляется сверка связи, возникающей между температурными датчиками и лампочкой, расположенной на панели приборов. В случае, когда по завершении запуска мотора через 2–5 секунд лампочка не горит – диагностика пройдена, в цепи между индикатором и датчиками не возникло разрывов.

Если лампочка охлаждающей жидкости не будет гореть во время запуска двигателя, то поломка, скорее всего, возникла в самом индикаторе. Возможно, перегорела лампочка (светодиод).

Бывает, что даже после того, как двигатель включился, лампочка охлаждающей жидкости продолжает гореть. Это может говорить о том, что есть какие-то неисправности с датчиком или цепью. По этой причине индикатор не получает нужный сигнал. Кроме того, подобная поломка часто означает, что в одном или нескольких элементах охлаждения мотора возникла какая-то поломка.

Учитывайте, что в современных машинах есть достаточно современная система индикации, отображаемая на приборной панели. Работа лампочек может осуществляться в нескольких режимах. При производстве автомобилей подобная опция зачастую используется в индикаторе охлаждающей жидкости. Если, к примеру, он перегрелся, то цвет лампочки становится красным, а если охладился, то синим.

Стоит сказать несколько слов о том, как происходит работа непосредственно самого датчика температуры охлаждающей жидкости. Функционирование и конструкция прибора значительно усовершенствовались с тех пор, как он был изобретен. Использование современных материалов в процессе производства позволили добиться того, что датчик стал меньше в размерах, улучшились его показатели точности.

Данный прибор – это термический переменный резистор, который зафиксирован в металлическом корпусе, имеющем резьбовый наконечник. Когда происходит нагрев, то благодаря термоэлементу снижается сопротивление, возникшее в электрической цепи. За счет этого электронный блок управления (или, говоря другими словами, ЭБУ, контроллер), начинает показывать, какова температура охлаждающей жидкости.

Со времен Советского союза в автомобильном транспорте используются электронные приборы, которые измеряют температуру антифриза, находящегося в водяной рубашке двигателя

К неисправности этого прибора всегда относятся с особым вниманием, поскольку если не контролировать температуру в охлаждающей системе, может произойти перегрев мотора и поломка поршневой группы

По этой причине новичкам особенно важно понимать, что считается признаками поломки датчика температуры

Функционирование прибора определяет правильность выполнения следующих задач:

• Сигналы измерителя дают импульс для работы датчика температуры охлаждающей жидкости.
• Вовремя выключаются вентиляторы, отвечающие за принудительное охлаждение двигателя, когда антифриз достигает критического показателя температуры (примерно +100 °С).
• Насыщение топливовоздушной смеси, а также повышение оборотов холостого хода на непрогретом моторе.

В процессе езды контроллером фиксируются данные всех датчиков, после чего происходит формирование соотношения показателей топлива и воздуха в смеси. В данном процессе также задействован температурный измеритель.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

1. Ключ на 19 мм.
2. Мультиметр.
3. Емкость для слива ОЖ.
4. Электрочайник для подогрева воды.
5. Термометр.
6. Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Как проверить датчик температуры жидкости охлаждения?

1. Берем датчик и опускаем его в теплую воду.
2. Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
3. К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
4. Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.Есть еще способ проверки датчика температуры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С	Сопротивление, Ом
5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Как найти причину неисправности датчика температуры охлаждающей жидкости

Выполнить проверку и обнаружить неполадки ДТОЖ можно при помощи различных приборов, таких как омметр, вольтметр либо мультиметр, термометр электронный, также можете провести и визуальный осмотр.

До начала выявления неисправностей датчика необходимо проверить проводку в машине, так как прибор нуждается в постоянном питании (5 В) для корректной работы. Сделать это очень легко: сначала отсоединить ДТ охлаждающей жидкости от проводов, завести мотор, присоединить к проводам мультиметр или вольтметр и узнать напряжение.

Если измерительное устройство показывает напряжение 5 В, то можно начинать проверку датчика температуры.

Осмотрите устройство на наличие трещин, ржавчины на зажимах, проверьте, есть ли на поверхности прибора отверстие, сквозь которое просачивается жидкость для охлаждения. Все эти недостатки могут быть показателями того, что прибор неисправен. Для тщательной проверки необходимо померить сопротивление и напряжение устройства при помощи вольтметра либо мультиметра, осциогрофа. Если у вас в наличии нет данного оборудования, то можно воспользоваться им на СТО.

Многие датчики относятся к виду, у которого отрицательный температурный коэффициент сопротивления, то есть при повышении температуры ОЖ значение сопротивления уменьшается. Если необходимо определить, исправен ли прибор, то нужно просто подсоединить измерительное устройство (мультиметр, вольтметр) к проводу ДТОЖ и посмотреть напряжение при различных значениях температуры.

Если температурные показатели средние, то напряжение может колебаться от 2 до 3 В.

Необходимо завести и прогреть мотор до оптимальной температуры, при этом напряжение в датчике будет становиться меньше. Потом нужно взять термометр и измерить напряжение. Если выдало показание 0 В, то нет присоединения контакта к «земле», присутствуют повреждения проводов, которые передают сигнал от датчика к модулю управления. Однако если при осмотре проводов не выявлено видимых дефектов, значит, следует проверить соединения на линии, с помощью которой подается напряжение и заземление на ЭБУ. Неисправностей не обнаружено – следует проверить сам электронный блок.

Если напряжение на контакте 5 В, то это можно объяснить следующим образом:

1. Контакт, предназначенный для сигнала в штекере ДТ, не обеспечивает связь с данным устройством.
2. Цепь датчика разомкнута.
3. Линия заземления температурного прибора разорвана.

Наиболее часто главная проблема в том, что сопротивление на выходе и напряжение видоизменяются за пределами подходящего им диапазона. При горячем моторе нормальные значения ДТОЖ составляют 0,5 В, при холодном – 2 В. Если датчик имеет неисправности, то он может выдать при прогретом двигателе 1,25 В, при остывшем – 1,5 В.

Такая ситуация ведет к тому, что затрудняется запуск силового агрегата и происходит переобогащение топливной смеси. Данные значения не дадут вам код, который укажет причину неполадки, потому что датчик функционирует в допустимых пределах. Однако, как вы понимаете, датчик охлаждающей жидкости необходимо снять и заменить его на новый.

ДТОЖ отремонтировать не получится. Нужна лишь замена на новое устройство. Стоит температурный прибор недорого, следовательно, проблем у водителей не возникнет. Помните! Менять ДТ нужно только на устройство той же марки. В противном случае могут возникнуть неполадки в моторе либо датчик будет показывать ошибочные данные.

Вам понадобятся:

• Ключи на 8, 13, 17, 21.
• Емкость для охладительной жидкости.

Индикатор температуры двигателя универсальный с функцией диагностики

Этот товар выбрали 148 покупателей

Предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же для отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Может применяться в автомобилях, оснащенных CAN шиной.

Принцип работы: Индикатор температуры представляет собой микропроцессорное устройство, которое подключается к информационной CAN шине автомобиля. Индикатор периодически посылает в шину диагностический запрос температуры ОЖ и количества сохраненных кодов ошибок. Электронные блоки управления двигателем, трансмиссией и прочие выдают на этот запрос соответствующие данные. Микропроцессор принимает их и после обработки отображает на светодиодном индикаторе.

Технические характеристики: Напряжение питания — 10-15 В; Потребляемый ток — не более 50 мА; Потребляемый ток в спящем режиме — не более 5 мА; Цвет индикатора — красный; Габаритные размеры — 55*43*14 мм.

Комплектация: Индикатор температуры — 1шт.; Инструкция — 1шт.; Упаковка — 1шт.

Вес, кг: 0.05 Размеры, см: 19 х 11 х 2 Объем, м3: 0.00042

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

• Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
• Возросший расход бензина;
• Слишком высокие обороты в холостом режиме;
• Характерные звуки детонации двигателя;
• Затрудненный запуск;
• Повышенный нагрев мотора, вплоть до абсолютного перегрева;
• Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

• Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
• Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
• Некачественный, контрафактный, прибор;
• Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
• Загрязнение.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Замена ДТОЖ и сброс ошибки

1. Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
2. Удалить код из памяти ЭБУ. Для этого:

— надавить и удерживать кнопку сброса пробега;

— повернуть ключ зажигания;

— высвечиваются все позиции на ЖКИ;

— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;

— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;

— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;

— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.

Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.

Порядок установки индикатора

Табло индикатора на VW Polo монтируют вместо пластиковой заглушки около подстаканников, а провода подключают к колодке, спрятанной под экраном приборной панели.

Перед процедурой монтажа следует запастись звездочкой Torx T15, пассатижами и плоской отверткой. Последовательность действий по установке индикатора ТОЖ на VW Polo:

1. Снимаем «минусовую» клемму с аккумуляторной батареи.
2. Определяем рулевую колонку в нижнее положение.

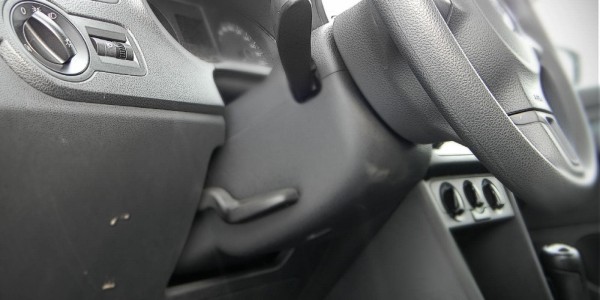

Между рулевой колонкой и панелью приборов находится пластиковая заглушка, которую необходимо открепить, потянув ее на себя.

Выворачиваем два болта из «приборки» и отключаем разъем.
Выкорчевываем прямоугольную заглушку возле прикуривателя.

На ее место ставим индикатор.

Тянем провода от устройства по левой стороне центральной консоли за рулевую колонку к разъему «приборки».
Клеммами зажимаем концы проводов со жгутом проводки приборной панели в соответствии со схемой: красный − с красно−желтым (+12В), черный − с коричневым («масса»), желтый − с оранжево−черным (CAN верх), синий − с оранжево−коричневым (CAN низ).
Проверяем работоспособность устройства и собираем «приборку».

Половеды также могут немного поэкспериментировать с индикатором. Некоторые собственники VW Polo, например, размещают табло на центральной консоли рядом с кнопками электроподогрева стекол и сидений. Чтобы цифры не сливались с красным фоном экрана и четче подсвечивались в темноте, на индикатор можно нанести темную тонировку.

Таким образом, чтобы узнать о температуре охлаждающей жидкости владельцы калужского седана Фольксваген Поло могут воспользоваться специальным беспроводным адаптером, подключаемым к различным электронным устройствам, либо посмотреть на дисплей индикатора, предварительно смонтировав его на центральную консоль. Если второй вариант является просто удобным «гаджетом», красиво вписывающимся в интерьер «немца», то Bluetooth−сканер помимо широких функциональных возможностей даст возможность сэкономить деньги, которые могут стребовать на СТО за диагностику автомобиля в случае возникновения неисправности.

Универсальный индикатор температуры двигателя с функцией диагностики

Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Напряжение питания, В	10. 15
Потребляемый ток, не более, мА	50
Цвет индикатора	красный
Габаритные размеры, мм	55*43*14

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

ГРАНТА, КАЛИНА 2, ПРИОРА с 2013г

ПРИОРА 2, XRAY, Vesta с 2020 по 2020г.

COROLLA c 2006, RAV4 c 2013г

МАРКА	МОДЕЛЬ
ЛАДА
CHEVROLET	COBALT, AVEO T300
FORD	FOCUS 2
KIA	RIO 3, Sportage 3 поколение, CERATO 2
RENAULT	LOGAN 2, SANDERO 2, MASTER III, DUSTER с 2020г, CAPTUR
SUBARU	XV, FORESTER с 2011г, OUTBACK c 2007г.
TOYOTA
NISSAN	TERRANO 3

Список автомобилей будет увеличиваться по мере проведения испытаний.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG. СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

Температура охлаждающей жидкости отображается на индикаторе в течении нескольких секунд после включения зажигания. Индикатор периодически посылает запрос в CAN шину и обновляет показания температуры.

Диагностика двигателя и коробки происходит при включении зажигания, на индикаторе отображается количество сохраненных ошибок в формате EXX, где XX количество ошибок. Далее бегущей строкой отображаются коды ошибок. Код состоит и пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. После отображения всех ошибок индикатор покажет температуру двигателя.

Чтобы стереть коды из памяти блоков автомобиля необходимо выключить зажигание, затем нажать педаль акселератора до максимума, включить зажигание и дождаться появления уведомления о стирании ошибок «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

Санкт-Петербург, Искровский пр. д.12 тел. +7-921-980-50-84 Посмотреть на карте.

Вступайте в нашу группу в контакте, будьте в курсе новостей!

Пишите и читайте отзывы о нас:

Вступайте в наши сообщества:

Что же делать

Во-первых, включите отопительную систему, это поможет снизить высокую температуру устройства. После остановите машину в спокойном месте. Перед заглушением мотора, откройте кузов и посмотрите, работает ли вентилятор, отвечающий за охлаждение радиатора. После заводите автомобиль и потрогайте батарею: если она холодная, то сломался термостат, теплая — вышла из строя помпа или сама система радиации.

Сделайте паузу, чтобы дать движку остыть. Работая с горячей аппаратурой, можно легко обжечься паром. При оптимальном охлаждении восстановится мягкость водяных патрубков. После этого следует открыть батарею и свести раствор для охлаждения до приемлемой температуры. Ни в коем случае не лейте антизамораживающую жидкость, ведь головка блока может с легкостью потрескаться.

После всех вышеуказанных действий езжайте в гараж. Не двигайтесь на высокой скорости, а также лучшим вариантом станет высадка пассажиров.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Индикатор температуры охлаждающей жидкости Audi 80

Индикатор температуры охлаждающей жидкости

Датчик температуры окружающей среды (стрелка) расположен в бампере слева за решеткой радиатора.

Слева: под температурным датчиком системы впрыска (2) у модели с 5-цилиндровым двигателем находится электронный термовыключатель (1). Схема расположения контактов следующая:
Т – индикатор температуры;
R – кондиционер;
+ – питание;
С – контрольная лампочка «перегрев охлаждающей жидкости».
Справа: у моделей с 6-цилиндровым двигателем стоит такой же электронный термовыключатель (стрелка) с идентичной схемой расположения контактов. Он ввинчен в трубопровод с охлаждающей жидкостью, сзади справа от двигателя.

Индикатор температуры охлаждающей жидкости действует примерно так же, как и индикатор количества топлива. Питание поступает к прибору при включенном зажигании, соединение на «массу» происходит через температурный датчик на двигателе. Этот датчик представляет собой сопротивление, пропускающее тем больше тока, чем выше температура, так что биметаллический элемент в приборе нагревается сильнее, вследствие чего игла отклоняется дальше. В Audi используются два различных вида температурных датчиков.

• Стандартный датчик (совмещенный с выключателем «перегрев» для сигнализатора температуры охлаждающей жидкости). Установлен в моделях с 4-цилиндровым двигателем, не оснащенных кондиционером.
• Электронный термовыключатель (имеет и другие функции) в моделях с 4-цилиндровым двигателем, оснащенных кондиционером, а также в моделях с 5- и 6-цилиндровым двигателем.
• Расположение контактов температурного датчика – на иллюстрациях.

Подсказка: при слишком высокой температуре охлаждающей жидкости дополнительно загорается красный мигающий предупреждающий сигнализатор. В автомобилях, оборудованных системой автопроверки, появляется символ «охлаждающая жидкость».

Неисправности

• Неточный индикатор температуры охлаждающей жидкости при одновременно неточном индикаторе количества бензина указывает на поврежденный стабилизатор напряжения.
• Причиной полностью отсутствующей индикации могут быть и температурный датчик, и прибор.
• При правильном показателе, но одновременно мигающем сигнализаторе следует проверить датчик уровня охлаждающей жидкости, расположенный в расширительном бачке.

Проверка индикатора температуры охлаждающей жидкости

ПОРЯДОК ВЫПОЛНЕНИЯ

Разъединить штекер температурного датчика в моторном отсеке. Кусочком проволоки удлинить отдельный штепсельный контакт к индикатору температуры (сине-коричневый провод) в многоконтактном штекере и подвести к оголенному металлу («массе»). Ненадолго включить зажигание: если неподвижная до того игла индикатора теперь начнет двигаться по шкале, значит, неисправен температурный датчик – заменить. Если в индикаторе ничего не меняется, значит, есть разрыв в проводке, либо дефект самого индикатора. Его снятие описано в начале главы.

Видео про «Индикатор температуры охлаждающей жидкости» для Audi 80

Ауди 80 датчик температуры как проверить.

какой датчик отвечает за температуру Ауди80

Что будет, если игнорировать значок температуры ОЖ

Если вы по незнанию продолжите путь на своем «Рено» с загоревшейся данной контрольной лампой, двигатель перегреется. В результате серьезно пострадают детали ЦПГ, системы смазки и охлаждения двигателя.

В частности, может деформироваться головка блока. Цилиндры от экстремальных температур могут растрескаться, а клапаны — искорежиться. Может произойти разрыв поршневых колец или двигатель «словит клин», то есть клапаны встретятся с цилиндрами.

Степень повреждений может быть настолько серьезным, что мотор откажутся даже восстанавливать — и вам придется искать новый или контрактный б/у двигатель на «Рено».

Почему может перегреться двигатель (даже зимой)

радиатор забит

Соты радиатора могут зарасти грязью очень быстро. Всего пара слякотно-грязевых месяцев — и вот он, перегрев двигателя, даже если летом радиатор чистили.

Без дополнительного обдува, даже новый радиатор не справится с эффективным охлаждением двигателя

вышла из строя водяная помпа (насос охлаждения)

Когда элементы водяной помпы изношены, она может прокачивать ОЖ, но в гораздо меньшем объеме и медленнее. А тут уж и до перегрева недалеко

заклинило термостат

Если клапан залипает в положении «малый круг», ОЖ циркулирует только вокруг мотора, а в радиатор (где охлаждается) не поступает

неисправная крышка расширительного бачка

Дело в том, что в пластиковой крышке, которой закрывается антифриз в бачке, встроен клапан. Он поддерживает необходимое давление, и чем оно выше — тем выше температура закипания жидкости.

Когда давление через неисправную или забитую грязью крышку стравливается, антифриз может закипеть на 10-20 градусов ниже нормы. Для системы охлаждения это критическое значение.

И достаточно постоять в пробке даже при -5 градусах на улице или пару раз «втопить» со светофора — как перегрев тут как тут.

• Почему загорается значок АКБ на «Рено», узнаете здесь.
• Что означает значок «пила» на приборной панели «Рено», можно узнать здесь.

Переходник OBD2 для вывода температуры на магнитолу

Можно вывести температуру двигателя на экран штатной магнитолы Lada XRAY. Для этого потребуется активировать этот режим в магнитоле при помощи программы DDT4ALL, а также установить в разъем OBD-II специальной устройство.

Устройство состоит из:

• понижающий стабилизатор напряжения LM2576 LM2596S
• плата Arduino Atmega328P Pro mini 16МГц/5В
• два CAN ISP ретранслятора MCP2515
• плата для заливки скетчей Micro USB CP2102 USB 2.0 UART TTL

После этого нужно скомпилировать скетч и залить его в контроллер Arduino.

Более детально об этом устройстве на странице автора bayserg007 . Он же изготавливает его на заказ (цена 1900 рублей).

А какой способ больше подходит для вас? Напомним, на Lada XRAY на руле нет кнопок переключения треков (предыдущий, следующий), но их можно активировать при помощи специального устройства. Еще одна доработка, делающая эксплуатацию автомобиля более комфортной — эмулятор круиз-контроля.
