Замена гранаты на ладе калине своими руками

Наружный шарнир привода — снятие, замена защитного чехла и установка

Для выполнения работы потребуются:

— специальные клеши для установки хомутов крепления чехлов ШРУСов или раздвижные пассатижи;

— съемник наружных стопорных колец;

— смазка для ШРУСов — 40 см ;

— новый защитный чехол шарнира с новыми хомутами;

новые упорное и стопорное кольца шарнира.

Снятие

1. Снимаем привод в сборе ,

2. Концы всех четырех хомутов внутреннего и наружного шарниров на обоих валах направлены в сторону, противоположную вращению приводов при движении вперед. Для обеспечения правильной сборки, если хомуты будут использоваться повторно, маркером наносим на них метки, указывающие направление вращения.

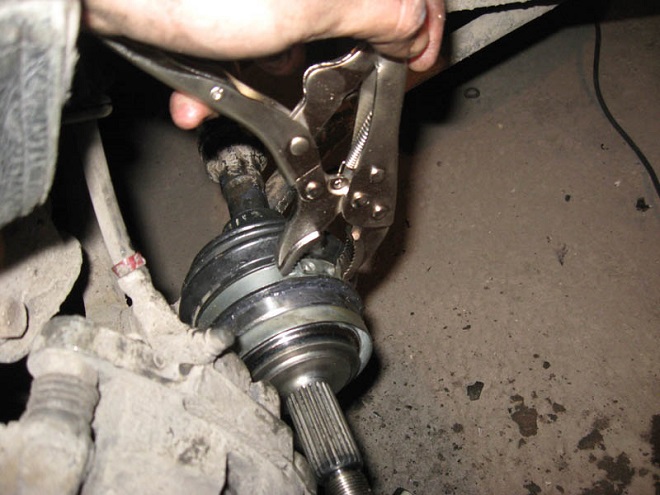

3. Большими раздвижными пассатижами или специальными щипцами сжимаем большой хомут и при помощи шлицевой отвертки разъединяем замок хомута.

4. Таким же способом снимаем малый хомут защитного чехла наружного шарнира.

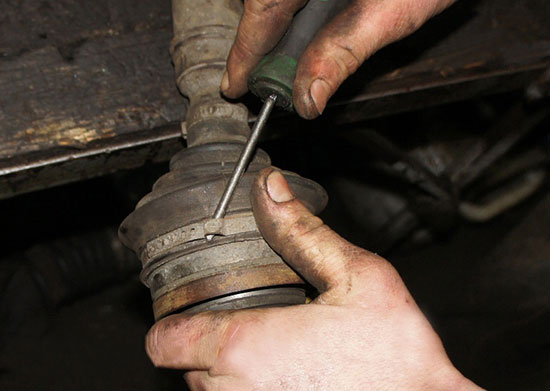

5. Шлицевой отверткой поддеваем и снимаем защитный чехол с корпуса наружного шарнира.

Поврежденный чехол можно удалить, разрезав его ножом.

При выполнении следующей операции, если шарнир будет использоваться повторно, нельзя наносить удары по сепаратору или корпусу шарнира.

6. Закрепляем вал привода в тисках. Нанося удары по внутренней обойме шарнира через выколотку из мягкого металла, спрессовываем наружный шарнир с вала привода.

7. Шлицевой отверткой поддеваем и снимаем со шлицев вала привода стопорное кольцо.

8. При помощи съемника наружных стопорных колец снимаем упорное кольцо.

9. Снимаем защитный чехол с вала привода.

10. Промываем шарнир в керосине, вытираем чистой тканью и даем высохнуть.

Установка

1. Чтобы не повредить новый чехол при установке, обматываем шлицы вала скотчем или изоляционной лентой.

2. Надеваем на вал новый защитный чехол, сдвигаем его к центру вала и удаляем скотч.

Совет

Не используйте для установки упорного кольца торцовую головку Внутренняя фаска, имеющаяся почти на всех головках, сожмет кольцо, что не позволит установить его на вал.

3. Закрепляем вал привода в тисках вертикально. Используя рожковый ключ на 24 мм как оправку, устанавливаем на шлицевой конец вала упорное кольцо.

4. Аналогично устанавливаем стопорное кольцо.

5. Смазываем шлицы вала смазкой для ШРУСов.

6. Устанавливаем шарнир на щшцевой конец вала. Через деревянный брусок запрессовываем шарнир на вал до его фиксации стопорным кольцом.

Для наружного шарнира необходимо 40 см^ смазки.

7. Заполняем шарнир смазкой для шарниров равных угловых скоростей. Оставшуюся часть (от 40 см ) смазки закладываем в защитный чехол.

8. Сдвигаем защитный чехол в сторону шарнира так, чтобы большой уплотнительный пояс защитного чехла был полностью надет на корпус шарнира, а малый уплотнительный пояс встал в проточку вала.

9. Приподняв уплотнительный пояс малого диаметра шлицевой отверткой, выпускаем из внутренней полости чехла воздух.

10. При помощи больших раздвижных пассатижей или специальных клещей для установки хомутов и шлицевой отвертки устанавливаем большой и малый хомуты защитного чехла. Хомуты устанавливаем с учетом направления вращения привода. Наружный конец хомутов должен быть направлен в сторону, противоположную вращению привода при движении вперед.

Совет

Перед установкой собранного привода на автомобиль обязательно поставьте новое стопорное кольцо на шлицевой хвостовик внутреннего шарнира.

11. Устанавливаем привод в сборе на автомобиль.

Определение хруста от наружного ШРУСа

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Порядок сборки пошагово

Весь перечень манипуляций по сборке в авто Лада Калина выполняем в строго обратной последовательности. Во время процедуры необходимо учитывать некоторые нюансы.

1. Сначала на полуось надеваем пыльник. Если это получается затруднительно, то ее поверхность можно смазать прилагаемой к комплекту нового шарнира смазкой.
2. Теперь эту же смазку набиваем в подшипник ШРУС, а остатки во внутреннюю полость пыльника.
3. Устанавливаем шарнир на полуось. Действуем также молотком, прикладывая ударную нагрузку к корпусу. Стопорное кольцо следует заменить.
4. Когда «граната» «села» на свое место, надвигаем пыльник, предварительно сдавив его руками для удаления избытка воздуха. Устанавливаем хомуты.
5. Также поступаем при замене внутреннего шарнира.
6. Теперь устанавливаем полуось в картер трансмиссии до момента зацепления вала с полуосевой шестерней. Не забываем впоследствии залить в агрегат масло.
7. Наружный шарнир заводим в поворотный кулак до полного зацепления со шлицевой обоймой ступицы. Накручиваем центральную гайку (не затягиваем).
8. Возвращаем на место шаровую опору.
9. Навешиваем колесо и не сильно затягиваем его крепеж.
10. Опускаем авто (домкрат разгружаем не полностью). Затягиваем весь крепеж с требуемыми моментами. Извлекаем домкрат и упоры. Замена наружного ШРУСа завершена.

На выполнение полного перечня действий по замене владелец LADA Kalina потратит не более 3 часов своего времени. Проверяем корректность установки шарниров. Для этого трогаемся на авто с максимально вывернутыми колесами. Наблюдаем отсутствие хруста и иных характерных звуков со стороны полуоси. Теперь вы знаете, как поменять неисправный ШРУС.

Лада Гранта купить в кредит

Установка динамиков 16 см в передние двери Лада Гранта

Тормозные колодки Гранта

Симптомы неисправности

Наиболее долговечными и качественными узловыми элементами конструкции автомобиля являются ШРУС. Для защищенности от неблагоприятного воздействия шарниры равных скоростей предохраняются резиновым пыльником. Он удерживает герметичность от соприкосновения элементов гранаты с влагой, грязью и пылью.

Если машина своевременно проходит технический осмотр и качественно обслуживается, эксплуатируется по асфальтным дорогам, то внешние и наружные гранаты служат длительное время, не причиняя неудобств владельцу автомобиля.

При эксплуатации автомобиля по бездорожью на не качественных дорогах с ямами и ухабами, возникают различные неисправности шарниров равных угловых скоростей. Необходимо выделить основные причины поломки гранат:

– пыльник повреждается и внутрь гранаты попадает различные виды загрязнений и влаги;– эксплуатация шарнира с некачественной смазкой или с ее отсутствием;– брак на производстве при изготовлении ШРУС или применение некачественного металла;

Если при эксплуатации автомобиля появились посторонние шумы, характеризующие себя как пощелкивание, характерный скрежет или металлический хруст, то стоит обратить внимание на исправность внутренней или наружной гранаты транспортного средства. Все неисправности возникают от проникновения пыли или грязи между обоймами и шариками, т.е

в пространство между элементами гранаты. При выполнении ремонта подвергается к замене вся граната целиком на аналогичную

Все неисправности возникают от проникновения пыли или грязи между обоймами и шариками, т.е. в пространство между элементами гранаты. При выполнении ремонта подвергается к замене вся граната целиком на аналогичную.

В целом такое конструктивное устройство, как шарнир равных угловых скоростей обеспечивает долговечную, эффективную эксплуатацию транспортного средства. И редко заставляет владельцев автомобилей посещать автосервис.

Поделитесь информацией с друзьями:

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

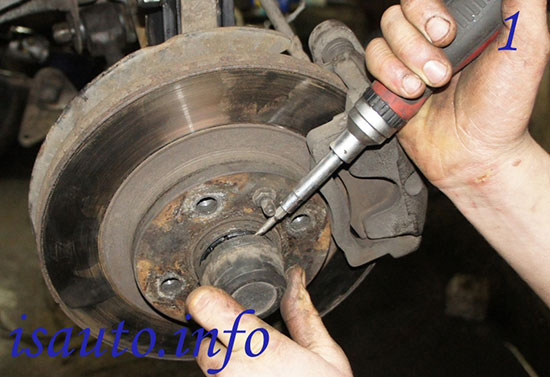

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.

6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK.

  Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

Причины поломки

Зная основные причины для выхода внутренней гранаты из строя, можно предотвратить данную ситуацию хотя бы частично, так как в большинстве случаев виноват в ней сам водитель. Вот список наиболее распространенных проблем, вызывающих неисправность механизма:

1. Внутри детали должно находиться определенное количество специального смазочного материала. Плохое качество смазки или ее отсутствие приводит к повышенному износу внутренних поверхностей.
2. Низкое качество металла, в сборке были использованы поддельные комплектующие.
3. Поврежденный пыльник и его несвоевременная замена. В результате чего вовнутрь гранаты может попадать пыль, мусор или влага.
4. Плохое качество дорог, агрессивные повреждения автомобиля вследствие постоянной езды по ним.
5. Несвоевременная замена запасных частей для ШРУСа.

Замена шруса калина. Замена пыльника ШРУСа на Лада Калина

ГлавнаяРазноеЗамена шруса калина

Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.

1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

   Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.

2. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
3. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.

1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Как снять ШРУС

Для того чтобы провести более подробный осмотр механизма и выявить точную причину поломки, необходимо отсоединить от авто всю конструкцию. Лучше всего для этого подойдет яма либо достаточно высокая эстакада. После подготовки места для ремонта выполняются следующие действия:

• откручиваются все крепежные болты;
• ШРУС снимается с посадочного места;
• при помощи большой отвертки либо монтировки шарнир снимается с посадочного места;
• шарнир отсоединяется от вала, для этого отстегивается стопорное кольцо и хомуты;
• пыльник выворачивается в сторону или отодвигается;
• шарнир снимается при помощи молотка, руками, как правило, сделать это невозможно;
• ШРУС тщательно промывается теплой водой.

Порядок сборки пошагово

Весь перечень манипуляций по сборке в авто Лада Калина выполняем в строго обратной последовательности. Во время процедуры необходимо учитывать некоторые нюансы.

1. Сначала на полуось надеваем пыльник. Если это получается затруднительно, то ее поверхность можно смазать прилагаемой к комплекту нового шарнира смазкой.
2. Теперь эту же смазку набиваем в подшипник ШРУС, а остатки во внутреннюю полость пыльника.
3. Устанавливаем шарнир на полуось. Действуем также молотком, прикладывая ударную нагрузку к корпусу. Стопорное кольцо следует заменить.
4. Когда «граната» «села» на свое место, надвигаем пыльник, предварительно сдавив его руками для удаления избытка воздуха. Устанавливаем хомуты.
5. Также поступаем при замене внутреннего шарнира.
6. Теперь устанавливаем полуось в картер трансмиссии до момента зацепления вала с полуосевой шестерней. Не забываем впоследствии залить в агрегат масло.
7. Наружный шарнир заводим в поворотный кулак до полного зацепления со шлицевой обоймой ступицы. Накручиваем центральную гайку (не затягиваем).
8. Возвращаем на место шаровую опору.
9. Навешиваем колесо и не сильно затягиваем его крепеж.
10. Опускаем авто (домкрат разгружаем не полностью). Затягиваем весь крепеж с требуемыми моментами. Извлекаем домкрат и упоры. Замена наружного ШРУСа завершена.

На выполнение полного перечня действий по замене владелец LADA Kalina потратит не более 3 часов своего времени. Проверяем корректность установки шарниров. Для этого трогаемся на авто с максимально вывернутыми колесами. Наблюдаем отсутствие хруста и иных характерных звуков со стороны полуоси. Теперь вы знаете, как поменять неисправный ШРУС.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Особенности устройства внутреннего ШРУСа

Основная особенность механизмов внутреннего ШРУСа на Калине и большинстве других переднеприводных авто заключается в том, что они изготавливаются из материалов повышенной прочности, так как детали работают под значительными нагрузками и поддаются воздействию агрессивной среды. Применение высокопрочных сплавов значительно увеличивает срок эксплуатации всех составляющих, тем не мене, при влиянии различных факторов и они могут быть подвержены ускоренному износу.

На каждое колесо устанавливается по две гранаты, именно так называют ШРУС в народе. Одна из них внутренняя, другая – внешняя. Обе они имеют примерно одинаковое строение, незначительные различия имеются только в форме и размере деталей.

Вот основные детали, из которых состоит ШРУС:

• корпус;
• ведущий и ведомый валы;
• внутренняя обойма;
• сепаратор, в котором находятся шесть шариков, расположенных между внутренними стенками внешнего корпуса. Они вращаются в специальных канавках.

Защищает механизм резиновый пыльник, предотвращающий попадание вовнутрь мусора, пыли и воды.

Элементы выполнены максимально точно, потому в собранном виде при движении не имеют люфта. При вращении обойма передает усилие на внешний корпус. Во время движения шариков происходит изменение угла между осями.

В ходе эксплуатации механизма материалы изнашиваются, появляется люфт, в процессе вращения возникает звук, похожий на хруст. Это и есть первый признак поломки механизма.

Основные сведения о LADA Kalina

LADA Kalina выпускается заводом «АвтоВАЗ» с 2004 года, в 2013 году стартовало производство популярного автомобиля второго поколения. «Калина-1» представлена тремя типами кузова: хэтчбек (модель 1119), седан (модель 1118), универсал (модель 1117). Имеются в наличии машины с бензиновыми моторами трех модификаций: 1,4-литровый 16-клапанный движок мощностью 89 л. с., 1,6-литровый 8-клапанный движок мощностью 81 л. с., 1,6-литровый 16-клапанный движок мощностью 98 л. с. На автомобиле LADA Kalina-1 в наличии лишь механическая КПП на пять передач. На передней оси установлена классическая подвеска «МакФерсон», на задней — балка со стабилизатором, пружинами, амортизаторами.

Характерные неисправности LADA Kalina-1

Значительные неисправности с «Калиной» происходят редко, но разных нежелательных пустяков достаточно. Сцепление машины не радует большой надежностью и внушительным ресурсом независимо от типа движка, поэтому забарахлить оно может уже после 40-50 тыс. км пробега. Главный источник неисправности — разрушившийся диск сцепления.

Нужно всё время наблюдать за уровнем масла в моторе — иногда оно вытекает сквозь прокладки или прогорает через поршневые кольца. На панели приборов находится всего лишь аварийная лампочка давления масла, а стрелочного указателя нет. Если индикатор всё время загорается, есть вероятность того, что застучит коленвал.

Частая неисправность вазовских КПП — повышенный шум. От гудения коробки передач отделаться сложно, иной раз не приходит на помощь ни замена подшипников, ни заправка первосортного трансмиссионного масла. Шумит коробка даже в новеньких автомобилях, из-за этого Волжский автозавод многократно доделывал трансмиссию.

Проблематичным элементом еще со времен ВАЗ 2108 и ВАЗ 2109 являлся термостат в движке, притом, клапан в термостате был способен заклинить в каком угодно положении. Досадно, когда мотор не нагревается до необходимой эксплуатационной температуры, но если двигатель перегревается — это более проблематично.

Неполадки электрики на LADA Kalina появляются в основном трех видов:

• часто повреждается модуль зажигания;
• очень скоро «умирают» подшипники, диодный мост;
• обрывается тросик стеклоподъемника на двери водителя.

Когда искрит катушка зажигания, прекращают функционировать первый и четвертый цилиндры или второй и третий цилиндры. Обрывание троса ЭСП возникает через его слетание с направляющих.

Главным источником возникновения треска наружных ШРУСов является недостаточное количество смазки; на заводе в целях экономии её кладут скудно. Последствием этого становится сильное изнашивание шарниров, в итоге «гранату» нужно заменить.

Разрывание ремня ГРМ — очень обидная проблема. И если на 8-клапанном моторе 21114 есть возможность сменить привод ремня и двигаться дальше, то на движках 11194 или 21126 сгибаются клапаны от встречного толчка с поршнями, починка будет стоить дороговато. Обрывание вдобавок может случиться через заклинивший водяной насос, из-за этого, если насос начал шуметь, его нужно немедленно поменять.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

Важное примечание! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.
