Как проверить гидротрансформатор акпп: основные признаки неисправности

Чем чревата езда без блокировки гидротрансформатора

Срок службы гидротрансформаторов на АКПП рассчитан производителем от 200 тысяч до 300 тысяч километров пробега. Например, на мерседесах старых моделей, неисправности гидротрансформатора могут не проявляться в течение 500 тысяч километров пробега. АКПП Тойоты Марк 2 тоже не склонно быстро выходить из строя.

Читать

Как самостоятельно промыть АКПП в домашних условиях

Эксперты советуют: «Если автомобиль начал дергаться во время разгона, плавно не переключает скорости – его необходимо сразу везти на технический осмотр». В нем износились накладки. А это значит, что блокировка уже не будет включаться вовремя.

Если засорился соленоид блокировки гидротрансформатора, который отвечает за силу прижатия, АКПП будет толкаться и пинаться. Транспортное средство будет потреблять большое количество топлива.

Продукты износа продолжат распространение по всей АКПП. Это приведет к загрязнению насоса, смазывающего средства. В итоге продукты износа будут действовать как абразивное средство на зубья фрикционов. Масло соответственно из-за сильного трения будет перегреваться. Как итог АКПП нужно будет заменить.

Бывает, что быстрее изнашивается насосное колесо или турбина в гидротрансформаторе. О том, как проверить, что повреждено в гидротрансформаторе, и неисправность ли в ГДТ причина всех проблем – в следующем блоке.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором

Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ. Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки

Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.

раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости

Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России

Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.

Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.

Режим сбоя, отказоустойчивый, режим Limp, режим Get-Home и т.д.

Оповещение о неисправности является наиболее очевидным симптомом о приближающейся поломке, особенно в новых автомобилях, поскольку они гораздо более чувствительны к неисправностям трансмиссии, чем старые, и поэтому с большей вероятностью перейдут в режим неисправности, если что-то не так. Вы можете обнаружить, что выключение и повторное включение двигателя (также называемое циклом зажигания) очистит режим неисправности и может потушить сигнализирующую об этом лампу на панели приборов автомобиля.

Если это произойдет, есть небольшая вероятность, что вам повезет, а ошибка была просто отклонением. Но скорее всего, ошибка вернется в какой-то момент в будущем, и чаще всего количество времени, которое вы получите, прежде чем ошибка вернется, будет становиться все короче и короче, пока лампа ошибки не засветится в постоянном режиме.

К сожалению, режим отказа является своего рода общим признаком, который, на первый взгляд, не говорит нам ничего полезного. Автомобили, особенно старые, имеют очень ограниченные способы информирования водителя о проблеме с трансмиссией. Вот небольшой проблем, которые заставили автоматическую коробку передач перейти в режим сбоя:

• Тяжелый внутренний сбой передачи
• Неисправен датчик оборотов двигателя
• Неисправный датчик скорости вращения колеса
• Шина неправильного размера на одно колесо

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Диагностические процедуры АКПП

Поиск неисправности АКПП рекомендуется проводить в следующей последовательности:

• Проверка уровня масла и его состояния (в главе «Трансмиссионное масло»).
• Беглая проверка работы двигателя на режиме холостого хода, вакуума, мест соединений электропроводки, троса механизма выбора диапазона и троса управления клапаном-дросселем (для АКПП с гидравлической системой управления).
• Определение кодов неисправностей блоков управления двигателем и коробкой передач.
• Проверка на полностью заторможенном автомобиле.
• Проверка в движении (дорожные испытания).
• Проверка давлений в системе управления.

Проверка троса управления клапаном-дросселем

Важная деталь в управлении АКПП — трос управления клапаном-дросселем. Он соединяет механизм управления АКПП с сектором дроссельной заслонки двигателя или рычагом управления ТНВД. Трос состоит из металлической основы, помещенной в пластиковую оболочку, жестко закрепленную с обеих сторон. При долгой эксплуатации, оболочка троса, высыхая, укорачивается и вылезает из точек крепления.

Разрегулированный трос может быть причиной переключения передач на повышенных или пониженных оборотах. Переключение передач на повышенных оборотах ведет к преждевременному износу деталей коробки и может быть причиной повышенного расхода топлива. Некоторые неисправности АКПП можно устранить, отрегулировав трос управления клапаном-дросселем.

Регулировка троса

Перед регулировкой проверьте легкость хода троса. Если необходимо смажьте трос. Ослабьте регулировочные гайки.

• Полностью выжмите педаль управления дроссельной заслонкой и отрегулируйте трос таким образом, чтобы упор выходил из оболочки троса не более, чем на 1,5 мм. Если трос новый, то он не имеет упора. В этом случае вытягивайте внутренний трос до тех пор, пока не почувствуете небольшое сопротивление, затем, удерживая его в этом положении, установите упор на расстоянии 0,8 — 1,5 мм от чехла троса.
• Затяните гайки и отпустите педаль.

Признаки неисправностей коробки-автомат

Во время эксплуатации автомобиля на автоматическую трансмиссию создаются большие нагрузки, являющиеся в будущем причинами неисправностей коробки. Заводы изготовители повышают срок службы этих узлов, но все равно коробка-автомат считается наиболее уязвимым местом в автомобиле.

Существует много различных признаков поломки АКПП, которые способны дать водителя нужную информацию о виде неисправности. Например, при возникновении проблем с гидротрансформатором возникают значительные толчки во время переключения передач. Такие толчки постоянно прогрессируют и на начальной стадии неисправности едва видны, но по мере развития проблем эти толчки все больше становятся заметными.

Как действует гидротрансформатор АКПП

Передача крутящего момента между валами двигателя и трансмиссии осуществляется за счет движения масла в насосе и ведомой турбине. Насос нагнетает давление в гидромеханическую систему и стимулирует вращение центростремительной турбины. На лопатки этой турбины подается рабочая жидкость.

Трансмиссионное масло является не только рабочей средой для трансформатора, но и охлаждающей жидкостью для деталей АКПП и смазкой для контактирующих поверхностей. Реактор устройства, который располагается между насосом и турбиной, регулирует увеличение крутящего момента и возвращение масла с турбины на насосное кольцо. При большой разнице моментов колес реактор блокируется с помощью муфты, которая соединена с насосом.

Блокировка устройства позволяет напрямую передавать крутящий момент с коленчатого вала на трансмиссионный. Как только скорость их вращения рассинхронизируется, трансформатор снова включается в систему переключения.

Устройство гидротрансформатора коробки-автомат

Гидравлический трансформатор состоит из следующих деталей:

• насос и насосное колесо — помпа сохраняет нужное давление в системе, а колесо насоса сопряжено с коленчатым валом;
• турбина с лопатками — прочно соединяется с валом, передающим усилие мотора на АКПП;
• реакторное колесо (реактор) — сопряжено с турбинным и насосным колесом;
• блокировочная муфта — останавливает работу трансформатора для прямого сцепления коленвала и трансмиссии;
• муфта свободного хода (обгонная) — вращает реактор в направлении, противоположном движению других колес.

Все детали трансформатора заключены в герметичную систему, а рабочая жидкость движется по замкнутому циклу. Если в корпусе устройства образуется течь, то рабочее давление падает, что сказывается на разгонных характеристиках автомобиля и состоянии фрикционных дисков АКПП.

Принцип работы гидротрансформатора

Составные части гидротрансформатора АКПП.

Принцип работы гидромеханического трансформатора основан на передаче энергии и крутящего момента через рециркуляцию рабочей жидкости (ATF) между лопастями насосного кольца и лопатками турбины. Компоненты связаны между собой опосредованно, через движение масла и обгонную муфту.

Кольцо насоса вращается в такт с коленчатым валом мотора, перемещая масло между своими лопастями. Жидкость одновременно перемещается вдоль поверхности лопастей и вращается относительно центральной оси устройства. После того как насосное кольцо выбрасывает масло, оно попадает на лопатки турбины. Давление на лопатки заставляет турбину вращаться.

Сложная конфигурация лопаток позволяет создать завихрения, которые ускоряют движение потока и увеличивают крутящий момент колеса. После передачи крутящего момента на трансмиссионный вал поток направляется на статор (реактор), а затем возвращается на лопасти насоса.

Статор может регулировать скорость потока жидкости в замкнутой системе. Если он не препятствует прохождению масла, то конструкция превращается из трансформатора в муфту. Гидромуфта является одним из основных режимов работы гидротрансформатора АКПП.

Работа системы гидравлического преобразователя контролируется электронным блоком управления (ЭБУ). Для этого внутри тора установлены датчики, измеряющие давление рабочей жидкости, скорость вращения лопаток и другие параметры.

Рост скорости циркуляции автоматически приводит к увеличению крутящего момента турбинного колеса. Процесс продолжается до достижения равновесия между усилием сопротивления и скоростью потока.

Гидротрансформатор и коробка передач.

При блокировке трансформатора подача топлива в цилиндры приостанавливается, что позволяет сэкономить горючего. Движение автомобиля осуществляется «накатом», поэтому при выключенном преобразователе можно добиться торможения двигателем.

В зависимости от модели машины и алгоритмов, заложенных в ЭБУ, блокировочный механизм может запускаться как при высоких скоростях (не менее 60-70 км/ч), так и при низких (около 20 км/ч).

За счет опосредованного контакта деталей гидротрансформатор является эффективным амортизирующим устройством.

Если этот узел блокирован, а двигатель и АКПП находятся в жесткой сцепке, то коробка-автомат получает не только 100% передаваемой энергии, но и ударные нагрузки, которые негативно сказываются на ее состоянии.

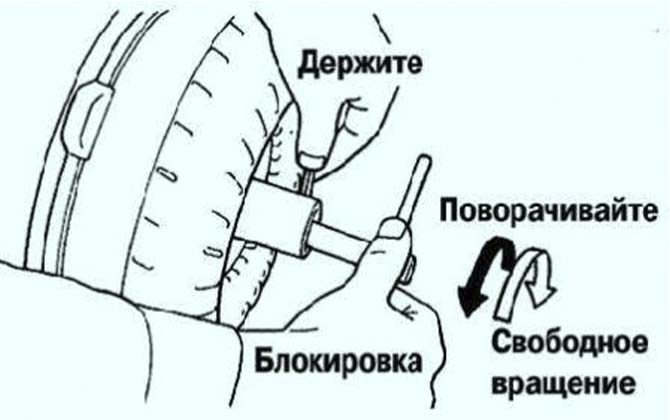

Как проверить ГДТ АКПП

Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.

Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.

В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.

Читать

Устройство и принцип работы автоматической коробки

Если автовладелец не силен в этом или не механик со стажем, то, при первых признаках неисправностей, лучше обратиться к опытным механикам на СТО. Какими могут внешние проявления поломки ГДТ АКПП в следующем блоке.

Чем чревата езда без блокировки гидротрансформатора

Срок службы гидротрансформаторов на АКПП рассчитан производителем от 200 тысяч до 300 тысяч километров пробега. Например, на мерседесах старых моделей, неисправности гидротрансформатора могут не проявляться в течение 500 тысяч километров пробега. АКПП Тойоты Марк 2 тоже не склонно быстро выходить из строя.

Читать

Установка внешнего магистрального фильтра АКПП и его функции

Эксперты советуют: «Если автомобиль начал дергаться во время разгона, плавно не переключает скорости – его необходимо сразу везти на технический осмотр». В нем износились накладки. А это значит, что блокировка уже не будет включаться вовремя.

Если засорился соленоид блокировки гидротрансформатора, который отвечает за силу прижатия, АКПП будет толкаться и пинаться. Транспортное средство будет потреблять большое количество топлива.

Продукты износа продолжат распространение по всей АКПП. Это приведет к загрязнению насоса, смазывающего средства. В итоге продукты износа будут действовать как абразивное средство на зубья фрикционов. Масло соответственно из-за сильного трения будет перегреваться. Как итог АКПП нужно будет заменить.

Бывает, что быстрее изнашивается насосное колесо или турбина в гидротрансформаторе. О том, как проверить, что повреждено в гидротрансформаторе, и неисправность ли в ГДТ причина всех проблем – в следующем блоке.

Что чаще всего выходит из строя на «Субару»?

Наиболее распространенная поломка для этих автомобилей – фрикционная накладка поршня блокировки. Она изнашивается и выходит из строя. В этой ситуации сложно определить поломку. Но если вовремя не продиагностировать трансмиссию, она просто встанет. И тогда поможет только замена.

В коробках нового поколения (на шестиступенчатых АКПП), где масло в рабочем режиме может достигать 130 градусов, а крыльчатка работать в режиме проскальзывания, есть другая типовая неисправность. Это слишком быстрый износ фрикционной накладки. Его продукты загрязняют масло, забивают фильтр и гидроблок. В результате выходит из строя гидротрансформатор АКПП. Признаки неисправности здесь такие же, как и в трансмиссиях других производителей.

Ремонт ГТР

Для многих автовладельцев ремонт гидротрансформатора АКПП является сложной процедурой.Не все люди обладают необходимыми знаниями, свободным временем, желанием, чтобы качественно восстановить функции гидротрансформатора своими руками. Самая большая сложность в ремонте гидротрансформатора состоит в его демонтаже с автомобиля. Профессиональные механики обладают набором специальных инструментов и приспособлений, чтобы благополучно снять гидротрансформатор с коробки передач.

Непосредственный ремонт гидротрансформатора АКПП начинается с механического разрезания корпуса на токарном станке и внимательной диагностики состояния каждого механизма. В процессе ремонта гидротрансформатора необходимо заменить следующие элементы:

• корпус бублика;
• сальники;
• уплотнительные кольца.

Перед разрезанием и диагностикой демонтированного гидротрансформатора рекомендуется слить масло в подготовленный тазик, а также тщательно промыть фрикционы и другие составляющие устройства.

Замена гидротрансформатора – лучшее решение. Однако, подавляющее большинство владельцев авто склоняются к тому, чтобы не покупать новый корпус или гидротрансформатор АКПП в сборе. В этом случае производится сваривание частей корпусной детали. При этом соблюдается главное условие: обеспечение абсолютной герметичности сварного шва корпуса гидротрансформатора. После установки отремонтированного устройства на автоматическую коробку передач производится балансировка этого бублика в сборе.

Мероприятие по замене гидротрансформатора АКПП сопровождается частичной или полнойзаменой трансмиссионного масла во всей системе.

Случаются поломки гидротрансформатора АКПП, которые не подлежат восстановлению. Автомеханики рекомендуют установить новый гидротрансформатор взамен поврежденного механизма.

Чтобы увидеть, как производится ремонт гидротрансформатора АКПП на одном из специализированных предприятий, предлагается ознакомиться с материалами видео ролика, посвященного данной теме https://www.youtube.com/watch?v=hNXUsosCFh4.

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Основные признаки неисправностей гидротрансформатора

Владельцы автомобилей, оснащенных АКПП, должны знать основные симптомы поломки. Если в процессе переключения слышны негромкие механические звуки, а при наборе оборотов и под нагрузкой они пропадают, тогда это говорит о проблемах в опорных подшипниках. Неисправность можно решить, если вскрыть узел и осмотреть их. Возможно, данные детали необходимо заменить.

Также признаки неисправности гидротрансформатора АКПП – это вибрации. Особенно часто они наблюдаются при движении на скоростях в пределах 60-90 км/ч. По мере ухудшения ситуации вибрации будут только увеличиваться. Это часто говорит о том, что рабочая жидкость потеряла свои свойства, а продукты ее износа отложились в масляном фильтре и засорили его. Проблему можно решить заменой фильтра и масла в двигателе и автоматической КПП.

Если появились определенные проблемы с динамикой автомобиля, то это не обязательно гидротрансформатор АКПП. Признаки неисправности (фото данной делали расположено в статье) в данном случае – отсутствие динамики, а причина связана с выходом из строя обгонной муфты. Если автомобиль остановился и больше никуда не едет, тогда это также стоит расценивать, как один из симптомов проблем в АКПП. Часто такое поведение может свидетельствовать о повреждениях шлицов на турбинном колесе. Ремонт подразумевает монтаж новых шлицов или полную замену всего турбинного элемента.

Если при заведенном моторе отчетливо слышны шуршащие звуки, то это тоже признаки неисправности гидротрансформатора АКПП. Проблема заключается в подшипнике, который находится между турбинным колесом и крышкой. В процессе движения такой звук может периодически появляться или исчезать. Это сигнал для скорейшего обращения в сервис. Визит сюда откладывать его не стоит. Если при переключении передач слышны громкие звуки, тогда деформировались и выпали лопатки. Ремонт простой и не слишком дорогой. Специалисты заменят вышедшее из строя турбинное колесо.

За что отвечает гидротрансформатор в автомат коробке

Гидротрансформатор характерен для двух типов коробок передач: АКПП и вариатор CVT. Фактически, гидротрансформатор АКПП является сцеплением, соединяя трансмиссию и двигатель. При этом ГДТ преобразует крутящий момент, обеспечивая плавность переключения передач.

Современные гидротрансформаторы под управлением ЭБУ «следят» за давлением рабочей жидкости, частотой и правильностью вращения лопастей, а также другими параметрами.

Что касается устройства гидротрансформатора, корпус ГДТ смонтирован в картере гидромеханической передачи и получает привод на шестерни согласующего редуктора. Гидротрансформатор включает в себя четыре основных элемента.

• Насосное колесо, соединенное с шестерней и получающее привод от согласующего редуктора и корпуса гидротрансформатора.
• Турбинное колесо, жестко закрепленное на фланце турбинного вала, являющиеся одновременно ведущим элементом планетарной коробки передач.
• Статор, он же реактор, соединенный с осью, неподвижно закрепленной на картере через обгонную муфту свободного хода. Муфта имеет наружную обойму с фигурными заклинивающими пазами, к которым пружинками поджимаются ролики. Наружная обойма муфты жестко связана с реактором и вращается с ним как одно целое. Внутренняя обойма муфты установлена на шлицах оси и подвижно закреплена в картере гидромеханической передачи.
• Механизм блокировки (фрикционные блокировки ГДТ). Этот узел состоит из корпуса, поршня с уплотнительными кольцами, крышки образующим вместе с поршнем полость заполняемую маслом, ступицы жестко соединенной с колесом и валом, двух ведущих стальных и трех ведомых металлокерамических дисков и корпуса, жестко скрепленного болтами с одной стороны с насосным колесом, а с другой с крышкой. Корпус имеет внутренние зубья для установки ведущих дисков. Во фрикционе ведущие и ведомые диски укладываются через один, причем первым к опорной поверхности укладывается диск с металлокерамическим покрытием, имеющим внутренние зубья.

При работе гидротрансформатора лопаточная система реактора насосного и турбинного колес образует внутренний круг циркуляции, который заполнен маслом (жидкость ATF).

ГДТ работает в трех режимах:

• режим трансформации крутящего момента;
• режим гидромуфты;
• режим блокировки;

Режим трансформации используется при старте машины с места, при разгоне или подъеме, а также при движении по бездорожью. При этом режиме работы ГДТ реактор неподвижен. Насосное колесо своими лопатками направляет потоки масла на лопатки турбинного колеса и приводит его в движение, но с относительно меньшей скоростью.

На выходе из лопаток турбинного колеса потоки масла ударяются в неподвижные лопатки реактора. За счет реактивной силы потоков масла крутящий момент увеличивается.

В режиме гидромуфты, вследствие уменьшения нагрузки на турбинном валу, частота вращения турбинного и насосного колес выравнивается. Реактор начинает вращаться в одном направлении с турбинным и насосным колесами. Режим гидромуфты используется при движении автомобиля по ровным дорогам с определенной скоростью.

Режим блокировки включается, как правило, после режимов гидромуфты на всех передачах. При переключении передач блокировка автоматически отключается. В режиме блокировки в полость бустера фрикционной блокировки поступает жидкость АТФ.

Жидкость перемещает поршень, сжимает пакет дисков, жестко соединяя между собой турбинное и насосное колесо. В результате колеса начинают вращаться как одно целое. Режим блокировки включается при движении автомобиля по ровным дорогам в целях уменьшения расхода топлива, на крутых спусках и т.д.

Общепринятые обозначения режимов АКПП

«P» — parking. Режим стоянки. Все передачи выключены, выходной вал КПП и ведущие колёса заторможены блокирующим механизмом.

«R» — reverse, задний ход.

«N» — нейтраль. В этом режиме двигатель и ведущие колёса рассоединены. Автомобиль может двигаться накатом, его можно буксировать.

«D» или «Drive» основной режим для движения вперед. Смена передач осуществляется автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый неэкономичный. При разгонах двигатель в все время находится в режиме максимальной мощности. Переключение передач производится позднее, на больших оборотах, чем в обычном режиме.
