Принцип работы гидрокомпенсаторов клапанов

Устройство и принцип работы гидрокомпенсаторов

Размеры деталей работающего двигателя внутреннего сгорания вследствие нагрева увеличиваются. Чтобы это не привело к поломкам, ускоренному износу, ухудшению характеристик силовых агрегатов, между некоторыми деталями на этапе конструирования создают тепловые зазоры. При разогреве мотора за счет расширения деталей они «выбираются» (поглощаются). Тем не менее по мере износа деталей их нагрева оказывается недостаточно для поглощения зазоров, что отрицательно сказывается на характеристиках двигателя. Тепловой зазор в механизме привода клапанов напрямую влияет на работоспособность силового агрегата. Так как из-за износа деталей клапанные зазоры постоянно изменяются, еще в начале прошлого века в двигатель внедрили механизм их регулирования с помощью обычных гаечных ключей. Делать это следовало регулярно, а значит, повышалась трудоемкость техобслуживания и увеличивалась его стоимость. Гидрокомпенсаторы (ГК) позволяют избежать этих проблем. Они должны полностью поглощать зазоры между рабочими поверхностями распредвала и рокерами коромыслами, клапанами, штангами — независимо от температурного режима и степени износа деталей.

Гидрокомпенсаторы можно устанавливать на все типы газораспределительных механизмов (ГРМ) — с коромыслами, рычагами, штангами — и при любом расположении распредвала (верхнем или нижнем, рис. 1).

В зависимости от конструкции ГРМ различают четыре базовых типа гидрокомпенсаторов (см. фото ниже): гидротолкатели; гидроопоры; гидроопоры, предназначенные для установки в рычаги или коромысла; роликовые гидротолкатели.

Гидрокомпенсаторы

Гидрокомпенсаторы клапанов являются деталями, относящимися к системе газораспределения двигателя и отвечают за компенсацию теплового зазора между толкателем клапанов и торцевой частью клапана. Гидрокомпенсатор клапанов является на сегодня обязательной частью практически любого легкового автомобиля, вне зависимости от его класса и назначения.

Для чего нужен гидрокомпенсатор клапанов?

Клапаны цилиндра, толкатели клапанов – неотъемлемые детали двигателя автомобиля. Задачей клапанов является впуск топливо–воздушной смеси в цилиндр, а затем выпуск отработавших газов из цилиндра. Управление открытием и закрытием клапанов осуществляется распределительным валом через специальные толкатели. Между толкателями и клапанами существует зазор, который изменяется по мере прогрева двигателя. Если данный зазор не устранить, толкатель будет стучать о клапан, чего быть не должно.

Для автоматического устранения данного зазора применяются специальные устройства, которые работают за счет давления масла и называются гидрокомпенсаторы клапанов. Гидрокомпенсаторы клапанов устанавливаются на каждый клапан и соединены с масляной системой двигателя.

Гидрокомпенсатор представляет собой корпус, который внешне похож на поршень. На верхнюю часть корпуса оказывает давление толкатель или эксцентрик распредвала. Боковая стенка корпуса обязательно имеет канавку и отверстия для подачи масла. Внутри в центре корпуса размещается плунжер и поршень, являющиеся главными рабочими частями. Под воздействием давления масла поршень смещается вниз и давит на торец клапана.

Между поршнем и плунжером имеется пружина с шайбой в центре отверстия и шариком, который выполняет функцию запорного клапана, удерживающего в полости поршня достаточное количество масла. Когда клапан находится в положении «закрыто», то масляные каналы корпуса сообщаются с каналами системы смазки мотора. Давление масла уравнивается. При давлении эксцентрика корпус смещается с клапаном вниз и сообщающиеся каналы перекрываются. В этот момент в плунжере находится именно такое количество масла, которое обеспечивает беззазорное соприкосновение рабочих частей. Поэтому клапана с такими компенсаторами не стучат.

Как часто менять гидрокомпенсаторы клапанов?

Необходимость замены гидрокомпенсаторов клапанов возникает в случае износа его рабочих частей (например, износ плунжерной пары или перепускного шарикового клапана). При этом пробег автомобиля может быть самый разный, в зависимости от многих факторов – от надежности данного узла, изначально заложенной при конструировании, от качества используемых материалов, и, самое главное – от качества масла и его своевременной замены.

При использовании качественного масла и регламента технического обслуживания, неисправность гидрокомпенсаторов клапанов может не возникнуть до конца срока службы автомобиля. И наоборот, при использовании масла низкого качества, частом перегреве двигателя, гидрокомпенсаторы могут выйти из строя. Об износе и выходе из строя гидрокомпенсаторов клапанов могут подсказать шумы и стуки, возникающие при работе двигателя.

Как выбрать гидрокомпенсаторы

Если грм двигателя оснащен гидрокомпенсаторами, то вопрос, покупать ли новые детали или нет, не стоит – однозначно покупать. В противном случае распределение фаз в силовом агрегате будет работать некорректно – кулачок не сможет вовремя открыть клапан, и мотор потеряет свою эффективность.

Если неизвестно, какие модели установлены в моторе, то поиск гидрокомпенсаторов осуществляется по VIN-коду транспортного средства или по модели мотора в каталоге. Стоит учесть, что некоторые продавцы любые компенсаторы называют толкателями. Подбирая деталь, можно также указать продавцу тип механизма газораспределения (SOHC или DOHC – о разнице таких модификаций читайте здесь).

Подбирая бюджетный или оригинальный компенсатор, стоит обратить еще внимание на его технические характеристики – вес, жесткость пружины и т.п. (если они указываются в каталоге)

Если клапаны имеют небольшой ход, то можно установить облегченные компенсаторы.

Какие гидрокомпенсаторы лучше

При выборе данной детали следует помнить: бюджетный аналог чаще требует замены. Но и среди так называемых оригинальных запчастей попадается подделка

Чтобы не тратить деньги на некачественную продукцию, обратите внимание на производителей, которые зарекомендовали себя на рынке автозапчастей

Также обратите внимание, что сами автопроизводители не изготавливают гидравлические компенсаторы. Они пользуются услугами отдельных компаний, поэтому данной детали от производителя не существует – их закупают у независимых компаний и реализуют, как оригинал, но уже дороже

Свой выбор можно остановить на таких производителях:

Немецкий производитель INA. Гидрокомпенсаторы отменного качества и практически никогда не выходят из строя раньше положенного срока;
Еще одна немецкая компания Febi, но качество их продукции немного ниже, чем у предыдущего представителя

На упаковке детали указывается страна изготовления – на это следует обращать внимание, так как китайские заводы не всегда изготавливают продукцию премиум класса;
SWAG – компания, услугами которой пользуются производители группы VAG (о том, какие марки автомобилей входят в концерн, рассказывалось немного ранее). Детали данной компании находятся в бюджетной категории, но подделка встречается намного чаще;
Ниже в рейтинге стоят гидрокомпенсаторы испанского производства AE или Ajusa

Последствия относительно низкой стоимости – небольшой рабочий ресурс (около 10 000 пробега). Еще один недостаток – высокая требовательность к качеству масла.

Причины выхода деталей из строя

Несмотря на простоту конструкции, эти узлы также выходят из строя. В большинстве случаев самая популярная причина – это грязные смазочные каналы мотора. Либо сильный износ рабочей части клапана обратного хода. Загрязнение может возникнуть в результате применения неправильного масла, замена, проведенная не вовремя, или же поломка масляного фильтра.

Если увеличен посадочной зазор плунжерной пары, технологическая утечка масла может возрасти. Теряется жесткость, с которой работает гидрокомпенсатор, принцип работы его таков, что давление масла должно присутствовать обязательно. То же самое случается, если сильно износился обратный клапан камеры высокого давления.

Внутри гидрокомпенсатор обязательно должен быть заполнен смазочной гидравлической жидкостью.

Если в полости есть воздух, то зазоры будут компенсироваться не полностью, а то и вовсе не будут. В этом случае может помочь ремонт гидрокомпенсаторов. Также ремонт может потребоваться в случае, если деталь заклинило, в механизм попали посторонние частицы.

Гидрокомпенсаторы

Двигатель во время работы нагревается, что приводит к естественному расширению металлических деталей. Конструкторы учитывают данную особенность и поэтому оставляют специальные тепловые зазоры. Однако, еще одной особенностью двигателя является постепенный износ деталей, соответственно зазоры расширяются и мы наблюдаем такие негативные моменты, как уменьшение мощности, снижение компрессии, повышенный расход масла и топлива, постепенное разрушение деталей двигателя.

Важным элементом любого бензинового двигателя внутреннего сгорания является газо-распределительный механизм.

Его основные элементы:

• распределительный вал с проточенными на нем кулачками;
• впускные и выпускные клапаны;
• толкатели клапанов;
• шкив распредвала (приводит вал во вращение благодаря ремню ГРМ).

Мы перечислили только основные элементы, в действительности же их больше. Сама суть работы ГРМ сводится к тому, чтобы распредвал вращался синхронно с коленчатым валом, кулачки попеременно давили на толкатели (или коромысла), а те в свою очередь приводили в движение клапаны.

Со временем между рабочими поверхностями распредвала, толкателями (или коромыслами в V-образных двигателях) образуются зазоры. Чтобы их компенсировать, раньше применяли простой режим регулировки с помощью специальных меток и гаечных ключей. Регулировать зазоры приходилось буквально каждые 10-15 тысяч км.

На сегодняшний день такая проблема практически отпала благодаря изобретению и широкому применению гидрокомпенсаторов.

Устройство и принцип действия гидрокомпенсатора

Основные элементы гидрокомпенсатора:

• плунжерная пара (шарик, пружина, втулка плунжера);
• канал для поступления масла внутрь компенсатора;
• корпус.

Компенсатор устанавливается в головку блока цилиндров в специально отведенное место. Есть также возможность установить их и на более старые типы двигателей, в которых их установка не предусматривалась.

Принцип работы достаточно простой. Кулачок распредвала имеет неправильную форму. Когда он не давит на толкатель, зазор между ними увеличивается. В этот момент плунжерная пружина давит на клапан плунжера и внутрь компенсатора поступает масло из системы смазки, рабочая часть компенсатора немного приподнимается, приводит в движение толкатель и зазор между кулачком и толкателем исчезает.

Когда же распредвал делает оборот и кулачок начинает производить нагрузку на толкатель, рабочая часть гидрокомпенсатора начинает опускаться до тех пор, пока не перекроется канал поступления масла. Соответственно давление внутри компенсатора увеличивается и передается на шток клапана двигателя.

Именно благодаря внедрению гидрокомпенсаторов удалось достичь таких преимуществ новых двигателей перед старыми:

• отпала необходимость постоянно регулировать зазоры клапанов;
• работа двигателя стала более мягкой и тихой;
• уменьшилось количество ударных нагрузок на клапаны и распредвал.

Основные проблемы гидрокомпенсаторов

Стоит отметить, что плунжерная пара компенсатора — это весьма точное устройство. Зазор между втулкой и плунжером составляет несколько микрон. К тому же и масловыводящий канал тоже очень небольшого диаметра. Поэтому данные механизмы очень чувствительны к качеству масла. Они начинают стучать и выходить из строя, если заливать в двигатель некачественное масло, или если в нем очень много шлака, грязи, песка и так далее.

Если в системе смазки двигателя есть недочеты, то масло не сможет поступать в компенсаторы, а от этого они будут перегреваться и быстрее выходить из строя.

При установке или замене компенсаторов позаботьтесь, чтобы они были заполнены маслом. Обычно они поставляются уже заполненными. Если же внутри будет воздух, то могут возникнуть воздушные пробки и механизм не сможет выполнять поставленные задачи.

Если автомобиль долго стоял без работы, может происходить утечка масла из компенсаторов. В таком случае нужно их прокачать: дать поработать двигателю на постоянных оборотах, затем на переменных, а после этого на холостых — масло поступит в компенсаторы.

На этом видео специалист расскажет об устройстве и принципах работы гидрокомпенсаторов.

//www.youtube.com/embed/xnpjMjTW1Z4

Как проверить гидрокомпенсаторы

Как и любой другой механизм, гидрокомпенсатор может ломаться, вырабатывать срок, проявлять скрытый заводской брак. Что тут поделать? Вечный двигатель – увы – пока еще не изобретен.

Признаки приближающейся неприятности такие же, как и у клапанов: из недр двигателя начинается своеобразный стук. Если вы знаете свою машину, то сразу определите характерное «цок-цок-цок».

Видео — признаки износа гидрокомпенсаторов на двигателях Volkswagen TDi PD:

Немедленно паниковать и сразу же «включать калькулятор» в голове, подсчитывая, во сколько сможет обойтись ремонт, вряд ли стоит. Проверьте уровень масла. Вдруг он недостаточен, и потому в гидрокомпенсаторе не создается нужного давления. Просто долейте масло до указателя уровня, а минут через 15 попробуйте завести двигатель. В большинстве случаев стук пропадает.

Видео — как проверить гидрокомпенсаторы:

Второй случай возможен после долгой эксплуатации, если к тому же использовались некачественные смазочные материалы. Нагар оседает на частях устройства, закоксовывая его. Можно, конечно, найти работу для своих рук и попробовать сделать прочистку самостоятельно (как советуют некоторые умельцы со страниц различных сайтов), но это может привести к серьезным поломкам. Лучше потратиться на замену, как это рекомендуют все производители.

И наконец, вариант, когда компенсаторы просто износились. Несмотря на то, что прочность их рассчитана на эксплуатацию в течение довольно длительного срока, в нашей стране бывают случаи, когда машины катаются до тех пор, пока не начинают саморазбираться.

Если автомобиль дорог как память о значимых событиях жизни, то ваш путь также лежит в автосервис для замены гидрокомпенсаторов. Если же приступами ностальгии вы не страдаете, то сдайте «железного коня» в утиль, чтобы ремонт отдельных мелких устройств не превысил его стоимость.

Видео — замена гидрокомпенсаторов Hyundai Accent:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Какие гидрокомпенсаторы клапанов купить лучше

Чтобы купить в магазине нужный компенсатор необходимо.

1. При покупке сообщить продавцу VIN-код машины. Это даст ему возможность выбрать в каталоге нужный товар.

2. Знать характеристики гидрокомпенсатора: высоту, внешний диаметр, а также вид устанавливаемого изделия.

3

Обратить внимание на вид изделия, упаковочные материалы. Деталь должна быть хорошо обработана, не иметь заусенцев, коробка снабжена информацией о дате выпуска, производителе

4. При выборе следует отдать предпочтение продукции известных фирм на рынке. Дешёвый товар привлекает ценой, но его качество заставит сожалеть о сделанной покупке.

Почему стучат гидрокомпенсаторы?

Стук гидрокомпенсаторов может быть вызван несколькими причинами, связанными как с механическим износом детали, так и с неправильным уровнем масла или изменением его смазывающих качеств. Можно выделить несколько причин стуков гидрокомпенсаторов.

1. Вытекание части масла из гидрокомпенсаторов во время стоянки. Проявляется стуком сразу после запуска двигателя, который через несколько секунд исчезает. Не является поломкой, так как недостаток масла компенсируется во время работы двигателя.
2. Недостаток масла в системе автомобиля приводит к постоянному стуку гидрокомпенсаторов.
3. Повреждение или механический износ шарика обратного клапана. Проявляется в прерывистом стуке двигателя на холостом ходу, исчезающем при повышении оборотов.
4. Увеличение зазора между плунжером и втулкой гидрокомпенсатора. Также проявляется в стуке на холостом ходу.
5. Загрязнение гидрокомпенсатора продуктами распада масла вследствие его «старения» или применения некачественного масла. Проявления — стук на холостом ходу, исчезающий по мере повышения оборотов.
6. Загрязнение деталей гидравлического компенсатора, а также механические повреждения и износ. Проявляется в постоянном монотонном стуке гидрокомпенсаторов, не меняющемся при нагреве двигателя и повышении его оборотов.

Плюсы и минусы гидрокомпенсатора

Преимущества применения этих деталей следующие:

• Гидрокомпенсатор не нуждается в техническом обслуживании, время его эксплуатации сравнимо со временем эксплуатации самого двигателя.
• Гидрокомпенсатор продлевает период эксплуатации механизма газораспределения (включающего клапаны, распределительный вал и ряд других деталей).
• Гидрокомпенсатор плотно прижимает кулачок к клапану, увеличивая мощность мотора.
• Применение этой детали приводит к уменьшению расхода бензина.
• Снижается шум, порождаемый работой мотора.

Но имеются также недостатки. Прежде всего к ним относится сложность конструкции. В случае неисправности гидрокомпенсатора ремонт его будет стоить дороже, чем регулирование зазора клапанов. Также его недостатком является возможность засора. В цилиндр может проникнуть грязь, что ведёт к повышению шума во время работы механизма газораспределения. Ограничением является необходимость использования только высококачественного масла. Применение недорогого смазочного материала приведёт к быстрому выходу из строя и необходимости полной замены гидрокомпенсатора.

Гидрокомпенсаторы и их работа

Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен. Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.

Рекомендованное масло для мотора автомобиля ВАЗ 2112

Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.

Гидрокомпенсаторы в головке блока цилиндров

Гидрокомпенсаторы всегда проверяют при замене клапанов!

Какой гидрокомпенсатор стучит: определение

Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой. Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.

Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя

Для этого следует заглушить мотор и произвести такие действия:

1. Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
2. Повернуть немного пружину (клапан при этом тоже провернется).
3. Запустить мотор.

Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.

Приспособление

Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор

Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа. Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.

Диагностика и замена гидрокомпенсаторов

При выходе из строя одного или нескольких ГК появляется стук, похожий на клапанный. Этот звук хорошо распространяется в металле, поэтому для определения неисправного гидрокомпенсатора применяют фонендоскоп. Аналог этого прибора можно изготовить и самостоятельно из стального стержня длиной около 700 мм и диаметром 5-6 мм. На один торец стержня крепится жестяная банка из-под пива с обрезанным верхом, а на его середину — деревянная ручка. Приложив ухо к банке и поочередно приставляя свободный торец «фонендоскопа» к головке блока в зоне каждого компенсатора, на слух определяют неисправный по усиленному стуку. «Подозрительный» ГК следует демонтировать и проверить.

Извлечь ГК из седла можно с помощью магнита. Если это не удается (ГК «прикипел» или заклинил), его извлекают съемником, предварительно приварив к нему тягу с крюком. Некоторые гидрокомпенсаторы поддаются разборке, что позволяет определить степень износа внутренних деталей. Разборку следует производить с особой аккуратностью, чтобы не повредить поверхности сопряженных элементов.

Гидроопоры разбираются после снятия стопорного кольца; внутренние детали гидротолкателя «вытряхивают», аккуратно постукивая его корпусом о металлическую поверхность. Загрязненный компенсатор промывают в ацетоне или в другом растворителе.

Визуальный осмотр позволяет обнаружить внешние повреждения торцевой поверхности гидрокомпенсатора, подвергающейся нагрузкам (выбоины, царапины или задиры). В процессе эксплуатации на ней может образоваться даже углубление.

Существует еще один простой и действенный способ контроля состояния демонтированного ГК: после заполнения маслом он не должен сжиматься при прикладывании усилия рук. В противном случае он неисправен и подлежит замене. Работоспособный ГК, сжатый в струбцине, оказывает значительное сопротивление и незначительно уменьшает длину только через 20-30 сек.

Замена гидрокомпенсаторов своими руками

Сам по себе процесс замены гидрокомпенсаторов несложен, однако для его реализации придется хорошенько потрудиться, ведь он подразумевает демонтаж клапанной крышки и распредвалов. Порядок выполнения работ следующий.

1.Машину ставим на ровной поверхности, фиксируем при помощи стояночного тормоза.

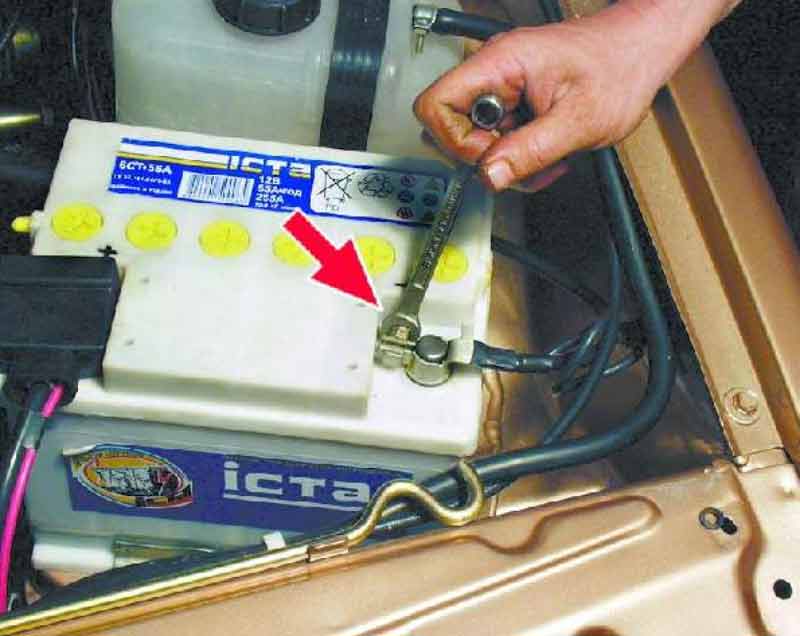

2.Поднимаем капот авто, отключаем минусовую клемму.

3.Снимаем защитную крышку двигателя.

4.Демонтируем ресивер. Впускные отверстия затыкаем чистой ветошью для предотвращения попадания внутрь посторонних предметов и грязи.

5.Демонтируем модуль зажигания и шланг вентиляции картера.

6.Откручиваем болт фиксации кронштейна проводов питания форсунок.

7.Откручиваем 15 болтов крепления клапанной крышки ГБЦ и демонтируем ее.

8.Сняв крышку, проверяем состояние гидрокомпенсаторов, надавливая на них сверху отверткой. Исправный гидротолкатель должен сжиматься с большим усилием. Если для его сжатия значительных усилий не нужно – компенсатор неисправен.

9.С обоих распределительных валов снимаем приводные шестерни.

10.Отключаем разъем датчика давления масла.

11.Откручиваем 20 болтов, крепящих корпус подшипников.

12.Откручиваем гайки, фиксирующие кронштейн задней опоры валов.

13.Демонтируем его вместе с корпусом подшипников вместе с направляющими свечей зажигания.

14.Вынимаем оба распредвала (обратно выставляем их по меткам)

15.Чтобы извлечь гидрокомпенсаторы из гнезд, используем магнит.

16.Извлекаем старые гидротолкатели. На их место устанавливаем новые.

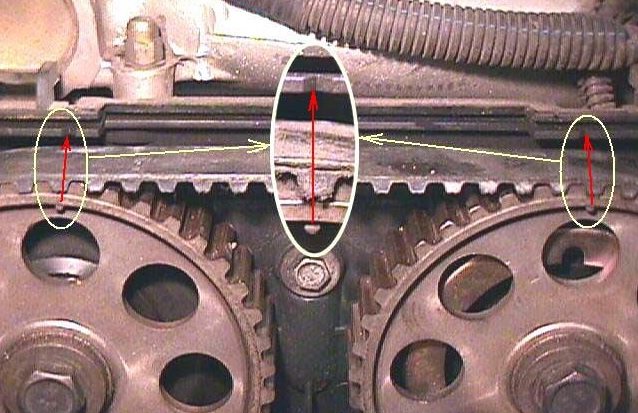

17. Монтаж производим в обратном порядке, не забываем выставить метки распредвалов.

18.Избавляемся от остатков герметика в местах соединения с ГБЦ. Учитываем натяжку болтов крепления головки.

19. Перед сборкой на все стыки головки нанести специальный герметик Локтайт.

Для чего нужны гидрокомпесаторы клапанов

Как выглядит гидрокомпенсатор.

В процессе работы двигателя его детали нагреваются и расширяются. Чтобы при этом они не повредились, конструкторы предусматривают специальные тепловые зазоры, которые исчезают при разогреве ДВС. Однако элементы двигателя изготовлены из различных материалов, характеризующихся разным коэффициентом температурного расширения. Следовательно, детали будут увеличиваться в разной степени, что может нарушить слаженность всей системы клапанов. Для того, чтобы сгладить эту разницу, и были разработаны гидрокомпенсаторы.

Главная задача гидрокомпесаторов клапанов – поглощение зазоров между клапанами и поверхностями кулачков распредвала. Это позволяет обеспечить точность открывания клапана, снижает уровень шума, образуемого при работе двигателя, а также положительно сказывается на расходе топлива. Кроме того, использование гидрокомпенсаторов способствует снижению ударной нагрузки на клапаны, благодаря чему увеличивается продолжительность их использования.

До изобретения гидрокомпенсаторов регулировка клапанов выполнялась вручную. Это была достаточно трудоемкая процедура, требовавшая регулярного исполнения. Необходимо было выставлять зазоры с высокой точностью: 0,15-0,25 мм для впускных клапанов и 0,2-0,35 мм для выпускных.

Если же не заботиться о регулировке клапанов, то двигатель будет работать неэффективно:

• если зазор полностью отсутствует, то клапаны просто не будут закрываться полностью. В результате возгорание рабочей смеси может происходить во впускном коллекторе, что приводит к уменьшению мощности двигателя и затрудненным запуском. Тарелки и седла клапанов постепенно прогорают и разрушаются;
• если зазор чрезмерно большой, то по клапанам регулярно бьют кулаки поршней, что сопровождается характерным металлическим звуком. Из-за таких ударов клапаны, распредвалы и прочие элементы ГРМ преждевременно изнашиваются и приходят в негодность. Диапазон открытия клапанов уменьшается, нарушается баланс поступающей в цилиндры топливно-воздушной смеси, ухудшается их вентиляция. Как результат: мощность падает, токсичность выхлопа повышается.

Для того, чтобы сделать работу клапанной системы более плавной и стабильной, в ее конструкцию добавляются такие элементы, как гидрокомпенсаторы. Это элементы с подвижной конструкцией, длина которых изменяется пропорционально изменению теплового зазора.

Какие гидрики выбрать

К выбору любой запасной части необходимо относиться достаточно серьезно. Не исключением становятся и гидрокомпенсаторы. Рассмотрим, возможные варианты установки их на ВАЗ-2112 серии: • 2112-1007300 – это оригинальный каталожный номер гидрокомпенсаторов для ВАЗ-2112. Стоимость составляет 3300 рублей. Производство – АвтоВАЗ. • Herzog HL0 7300 – аналог заменитель оригинальной детали, который можно использовать для установки на автомобиль. Цена составляет 2700 рублей. • Master-sport 2112-1007300-SET/16/-MS – один из вариантов заменителей оригинального гидрокомпенсатора производства РФ. Сертифицированный и рекомендован для установки.

Замена гидрокомпенсаторов ВАЗ-2112 (21124/21126) — видео

Гидрокомпенсатор клапанов — что это такое и его принцип работы

В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.

Видео — принцип работы гидрокомпенсатора клапанов:

Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.

Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.

Видео — замена гидрокомпенсаторов на Hyundai Getz:

Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.

По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.

Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.

Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.

Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.

Видео — принцип работы гидрокомпенсаторов:

Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.

Плюсы

Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.

Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.

Минусы

Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.

Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.

Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить

Стук гидрокомпенсатора – вероятные причины и их решение.

Есть две причины стука гидрокомпенсатора – в его внутреннюю полость не поступает масло (или поступает, но мало), изношены рабочие поверхности, из-за чего масло из наполненного компенсатора выдавливается наружу. Масло может не поступать в гидрокомпенсатор из-за попадания металлической стружки (остатки производства) в очень тонкий канал или из-за его закоксовывания при использовании некачественной смазки. Проблемы из-за стружки обычно возникают на этапе обкатки или после нее. Если же стук в приводе клапанов начал появляться после 20 тыс. км, вероятнее всего, закоксовались тонкие масляные каналы.

Гидрокомпенсаторы ?

Гидрокомпенсаторы ?

Сообщение Evil48 » 18 июл 2013 22:03

Сообщение akp28037 » 18 июл 2013 22:26

Сообщение Evil48 » 18 июл 2013 22:54

Сообщение valeron » 18 июл 2013 23:04

Сообщение Angel36Rus » 18 июл 2013 23:10

Evil48 Чтоб не покупать новые гидрики, разбери свои, промой. Цена вопроса существенно упадет. Вот видео как разобрать гидрик. https://vd-profi.ru/%D0%A1%D0%BE%D0%B2%D . sator.html

Я себе промывал гидрики. Реально стали как новые. Ни звука, ни чего. Причина того что перебирал – 5 гидриков из 16 закисли в масле. Мотор у предыдущего хозяина стоял около года. Так вот разобрал, промыл, прочистил. И все гуд.

Сообщение valeron » 18 июл 2013 23:11

Сообщение EM-MEL » 18 июл 2013 23:14

Сообщение Evil48 » 18 июл 2013 23:22

Я когда первый раз снял и помыл их то ужоснулся, мне друг дал новый гидрик разрешил разобрать, так вот я его еле еле собрал, там всё плотно и прокачать его не просто, а свои когда разбирал то люфты есть штырьки которые вылазиют сверху страшно выпадают из гидрика при том что из нового ровно выезжают, на верхней части моих гидриков сильная выработка и 3 гидрика были с убитым клапаном в них, пробовал ставил другие бу на выбор выбрал рабочие поставил и звук пропал так ездил не больше недели как звук опять появился, на рокерах по центрам есть как бы впадина и они легко болтаются под распредвалом когда машина прогрета и щупа лезут так как в мануале зазор должен быть равен нулю, так что замена рокеров и заодно гидрокомпенсаторов я думаю решат дизельный звук но вот вопрос то у меня как мне поставить гидрокомпенсаторы, стоит ли их прокачивать вручную или за меня всё это лучше сделает мотор, просто в мурзилке нет описания по прокачку гидрокомпенсатора, пишут ставишь, мажешь смазку на основе молибдена ставишь рокер и в путь, и даже есть поправки что гидро компенсаторы в зависимости от вязкости масла могут цокать некое время пока не прокачаются, ток вот разные мурзилки и по разному пишут .

Я заказал и гидрики и соответственно рокера, у меня подозрения на рокера а не на гидрики, просто гидрики под раздачу тоже попадают, менять я их буду не снимая распредвала.

Сообщение Nikolay1ru » 18 июл 2013 23:37

Сообщение Evil48 » 18 июл 2013 23:40

Сообщение Nikolay1ru » 18 июл 2013 23:45

Сообщение Evil48 » 19 июл 2013 00:07

Сообщение styuart1 » 19 июл 2013 00:22

Сообщение Nikolay1ru » 19 июл 2013 00:31
