Какой генератор лучше поставить на lada 4×4 (ваз 2121, 2131)

Хватает ли на Ниву Шевроле генератора на 80 ампер?

Или все-таки лучше взять помощнее — на 100 ампер? Задумался я недавно над таким вопросом, ибо либо мой гена порядком поизносился и уже не может выдавать требуемого напряжения. А потому мой аккумулятор практически всегда на издохе, вот и приходится чуть что — сразу отключать приборы, печку и тп. В общем, если гена хреновый, то даже музыку на природе пару часов не послушаешь, АКБ сдохнет. А раз так и настало время его сменить, то быть может сразу взять помощнее?

Ремень генератора я недавно поменял, целая история была, как он у меня порвался и я с горем пополам добрался до дома. Обязательно прочитайте, думаю многим будет полезно. И возите с собой второй запасной ))

Также полезные сведения для владельцев Шевиков — у машин до сентября 2003 года генератор с нижним расположением, это не есть гуд, при преодолении глубоких луж и бродов его как правило заливает и такая ситуация — не фонтан, сами понимаете. Ведь не зря многие автолюбители переносят гены куда повыше, как на Нивах, так и на Шевиках.

А вот с сентября 2003 Шевики пошли уже с верхним расположением генератора, это уже отличное решение. Гена находится вверху справа, если стоят лицом к открытому капоту. При преодолении луж залить его будет куда сложнее, чем нижние.

Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся. Плюс также буду ставить лебедку, а она тоже садит АКБ нехило. И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?

С другой стороны не будет ли гена на 100 ампер лихо садить батарею, все-таки аккум новый и будет неправильно, если он отработает всего год-два. Как опять же читал на форумах, более мощный гена укорачивает жизнь аккумулятора.

Почитал отзывы Шнивоводов — большинство говорит, что на сотку ставить — дело хорошее, но только тогда, когда он на самом деле нужен, в смысле нужен гена увеличенной мощности. Ибо штатного вполне хватает, если он работает так, как должен. Но если на машине будет лебедка и дополнительный свет, то лучше все-таки поставить генератор на 100 ампер. Будем думать ))

Кто что думает, делитесь мыслями в комментах.

Основные неисправности и способы их устранения

• Если величина выше или ниже установленного значения – лампа горит или моргает. Подробности индикации могут отличаться на разных моделях, поэтому внимательно изучите инструкцию по эксплуатации.
• Свет фар не такой яркий, как при нормальной работе. При прокручивании стартера напряжение «просаживается» настолько, что это заметно по морганию ламп.
• Меняется звук работы двигателя, слышны посторонние шумы.
• Теряется мощность мотора, (при условии, что остальные системы исправны).
• Из генератора слышен запах горелой изоляции.
• На клеммах АКБ при работающем двигателе меньше 13 вольт.

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене. Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

• ток – 80А;
• напряжение – 13,2 В,
• вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Аналог	Артикул	Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214	9412.3701-03	5900
Генератор ВАЗ-2104-21073,21214	372.3701-03/05	3800
Генератор ВАЗ 2121-21213,21214	9412.3701	5450

Натяжение ремня генератора ваз 21214 инжектор

Натяжение ремня проверяем по его прогибу между шкивами агрегатов. 1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

2

. . или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.4. . или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.5. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца. Но не всегда получается найти оригинальный ремень генератора на автомобильном рынке, вся проблема в том, что продавцам свойственно обманывать доверчивых клиентов и срок службы при-подвального ремня может сократиться в 2-3 раза. Сегодня мы расскажем как заменить ремень генератора на Ниве своими руками в гаражных условиях.

Когда новый ремень генератора у Вас уже на руках, то Вам требуется подготовить рожковый ключ на 17 и удобное место для ремонта. Как говорится в народе, оставлю это видео здесь.

Видео. Замена генератора и приводного ремня своими руками

1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора.

2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии.

3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение.

4. Ремень генератора полностью снят, теперь можно приступать к установке нового.

Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника

Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали

Перенос генератора на верх 21214 чертеж

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость. Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

• Что нужно для переноса генератора наверх. Как проходит процесс для авто с ГУР и без него. Стоит ли покупать новый агрегат для ВАЗ 21214.

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

• Ремень 6РК1290; Регулировочная планка; Шкив коленвала от десятки.

Фото, детали изготовленного кронштейна 21214:

Как видно на фото, штатный вентилятор установлен на шкиве помпы от ГАЗ 3110, так же мы берем штив коленчатого вала от 2110 и ремень марки 6РК1290. Генератор должен быть расположен в верхней левой части. Сверху его необходимо прикрепить при помощи болта M8 ГБЦ, спереди используются штатные болт и шпильки. Для фиксации кронштейн необходимо закрепить дополнительной контргайкой.

Этот чертеж переноса генератора отличается от первого тем, что здесь используется ремень с размером 1375 мм. Здесь меньше действий, но придется поработать болгаркой – необходимо уменьшить плоскость на головке, расположенной в районе M8 болта.

Для передней крышки понадобятся новые болты и шпильки. Этот чертеж кронштейна для крепления генератора подойдет и для других моделей, к примеру, для 21213.

Чертеж, предлагает переместить генератор на место гидроусилителя. Чтобы сделать это, нужно изготовить кронштейн и установить его рядом с ГУР. Вам необходимо заранее подобрать шайбы под уши кронштейна.

В этом варианте используется ремень с размером 1220 мм

Важно, угол его клина должен быть точно 40 градусов. Отличным решением будет покупка ремня с ЗИЛ 157

Обратный же рукав имеет длину по центрам размером 1115 миллиметров, а напорные же рукава высокого давления – 1450 мм. Внимательно проверяйте все размеры, помните поговорку 7 раз отмерь один раз отрежь, ошибки тут не нужны. Штатного отверстия для этих шлангов в правом кожухе нет, Поэтому его придется брать и резать самостоятельно.

Сам кронштейн для переноса устройства наверх выполняется по этому чертежу:

Насос необходимо перевернуть вверх ногами, чтобы генератор полностью вошел. Выглядит результат переноса вот так:

Если опыта в проведении подобных модернизаций у вас не много, то можно купить уже готовый комплект. В него будет входить новый кронштейн для Нивы и необходимые крепления. Отзывы автомобилистов говорят о том, что стоимость этой простой детали слишком завышена.

Ставить ли более мощный агрегат выработки тока?

Выше мы уже рассказали, по каким причинам агрегат быстро изнашивается. Отличное решение – это установка нового генератора. Еще одна распространенная причина – это установка внештатного оборудования, которое потребляет много электроэнергии. Силы тока стандартного агрегата не всегда хватает, поэтому стоит задуматься об установке более мощного генератора.

Модель зависит от года выпуска автомобиля и мотора. К примеру, на первых Нивах с силовой установкой 1.6 стоит устройство с вынесенным регулятором, которое использовалось еще в «классике». В более современных машинах регулятор уже встроен.

Если вы хотите купить внештатное устройство, то разумно будет взять от Шевроле 2003 модельного года. Подбор необходимо выполнять по каталожным номерам и параметрам, которые присутствуют в этой таблице:

Если вы можете доработать крепления своими руками, то список доступных гeHepaTopoB может существенно расшириться. Умельцы даже ставят устройства от иномарок.

В любом случае, стоит стремиться к модернизации и улучшению своего автомобиля. И это касается не только электроэнергии. Нива – это надежный внедорожник, но он сильно отстает по показателям комфорта от иностранных конкурентов. К этому вопросу можно переходить сразу после улучшения технической составляющей автомобиля.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

Конденсатор

Также генератор автомобиля ВАЗ 21214 в своем наличии располагает конденсатором емкостью 2,2 мкФ. Он установлен в блоке выпрямления тока. Его целевое назначение обеспечивать стабильность работы электрической цепи автомобиля, защищая ее от перепадов напряжения. Такие скачки могут происходить по вине системы зажигания во время ее нестабильной работы. Помимо этого, конденсатор помогает обеспечить стабильность в работе приема импульсов датчиков-вентилей, как положительных, так и отрицательных. Когда цепь замыкается (при включении зажигания), напряжение подводится к обмотке возбуждения генератора. Весь процесс осуществляется путем прохождения тока через ряд резисторов с выводом на лампу индикатор. Вначале она будет светиться. Но, после процедуры запуска, индикатор перестанет гореть, поскольку теперь питание будет осуществляться от диодов, которые расположены в блоке выпрямления тока. Если, все же, индикатор не перестает светиться, это является признаком неисправности аппарата или одного из его узлов.

Генератор автомобиля ВАЗ 21214 имеет одно слабое место. При неправильном подключении к нему аккумулятора (если перепутать полярность) может произойти пробой диодов.

Помимо этого, следует помнить, что не стоит отключать аккумулятор от цепи при работающем генераторе. Это может вызвать всплеск напряжения в цепи, вследствие чего некоторые его компоненты могут просто прийти в негодность.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

, в результате сел аккумулятор и контроллер отказался работа.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное релеможно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Статьи о товаре

Электрогенератор: предназначение, устройство, принцип действия

Основным предназначением автомобильного электрогенератора является подзарядка аккумулятора и питания бортовой системы автомобиля. Учитывая конструктивные особенности, можно выделить два типа генераторов: генераторы традиционной и компактной конструкции.
лок;

полюсные половины;

крыльчатка вентилятора;

приводной шкив

Конструктивные особенности

Учитывая конструктивное исполнение, можно выделить два типа генераторов: традиционные и компактные. Генераторы традиционной конструкции имеют вентилятор, расположенный у приводного шкива. Вентиляционные окна находятся только в торцевой части.

Генераторы компактной конструкции имеют два вентилятора, расположенные внутри полости генератора. Компактные генераторы часто называют высокоскоростными, так как они оснащены приводом, имеющим повышенное передаточное отношение.

Принцип работы генератора

Работа автомобильного генератора основывается на принципе появления переменного электрического напряжения в обмотке статора, возникающего в результате воздействия постоянного магнитного поля, образующегося вокруг сердечника.

Ротор приводится в действие двигателем через ременную передачу. На обмотку ротора производится подача постоянного эл

Все статьи

Снятие и установка генератора инжекторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Устройство генератора Нива 2121, Нива 2131, ремонт своими руками

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем пластину защиты поддона картера и правый брызговик двигателя нива 2131 (см. Снятие пластины защиты поддона картера и брызговиков впрыскового двигателя).

Отсоединяем провод вывода «D» генератора.Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к выводу «В »……и снимаем их.

Снимаем ремень привода насоса охлаждающей жидкости ваз 2131 (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

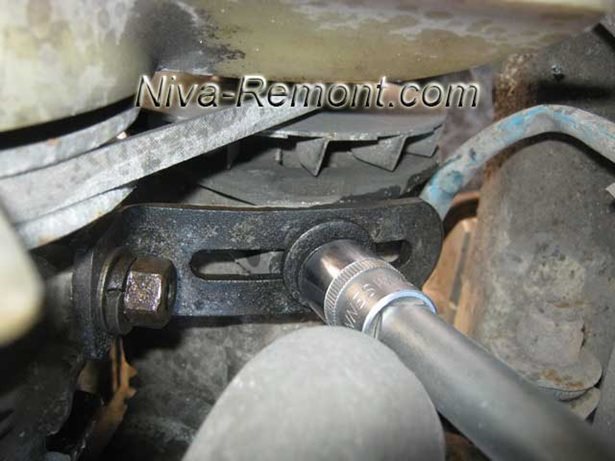

Головкой на «13» отворачиваем гайку болта крепления генератора к натяжной планке.

Ключом «на 13» отворачиваем гайку болта нижнего крепления генератора к кронштейну на блоке цилиндров и вынимаем болт. Генератор вынимаем из моторного отсека вниз.

Разжав три выступа кожуха,……снимаем его.Крестообразной отверткой отворачиваем два винта……и отводим регулятор напряжения с щеткодержателем.Отсоединяем провод и снимаем регулятор напряжения с щеткодержателем.Ключом «на 10» отворачиваем гайку,…

Ремень генератора

наНИВЕ ВАЗ21214 с гидроусилителем руля меняется после снятияремня с гидроусилителя

Замена ремня гидроусилителя руля НИВА ВАЗ 21214. Натяжка ремня гидроусилителя НИВЫ

Менять ремень

гидроусилителя руляНИВЫ 5 минут. Подшипник и сальник насоса выйдут из строя быстрее, если. …снимаем втулку и провод конденсатора.Отвернув крестообразной отверткой винт,……снимаем конденсатор.Крестообразной отверткой отворачиваем винт крепления выпрямительного блока и три винта крепления концов обмоток статора.На винты крепления концов обмоток статора нива 2121 надеты изолирующие шайбы.Отводим концы обмоток статора……и снимаем выпрямительный блок.Накидным ключом «на 21» отворачиваем гайку крепления шкива, удерживая ротор шестигранником «на 8».Снимаем шайбу и части шкива.С вала ротора снимаем шайбу.Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки. Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Поддев отверткой,……разъединяем переднюю крышку со статором и заднюю крышку с ротором.

Поддев отверткой статор ваз 2131.

. вынимаем его из передней крышки.Выколоткой, упирающейся строго в торец вала ротора (чтобы не повредить пластмассовую втулку, расположенную под контактными кольцами),……выбиваем ротор с подшипником из задней крышки.Съемником спрессовываем подшипник с вала ротора генератора нива 2121.Новый подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу.

Тестером проверяем обмотки статора и ротора генератора нива 2131 на обрыв или замыкание на корпус.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

1. В первую очередь снимается отрицательная клемма с АКБ.
2. Далее необходимо демонтировать защиту двигателя и правый брызговик.
3. Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
4. На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
5. Затем откручивается вернее крепление, на котором находится натяжитель ремня.
6. Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
7. После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

• генератор 21214 – 3125 руб.;
• нижнее крепление – 133 руб.;
• болт крепления — 53 руб.;
• натяжная планка – 55 руб.;
• реле РС-527 – 57 руб.

Всего: 3423 руб.

 Загрузка …

Как натянуть ремень генератора ВАЗ 2121 — фото

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника

Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали какое заливать масло в двигатель и коробку ваз 2121 своими руками
