Электросхема ваз 2121 нива

Содержание:

Панель приборов

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

  • спидометра;
  • тахометра;
  • указателя температуры ОЖ;
  • 12 ламп-индикаторов;
  • датчика заряда АКБ;
  • указателя уровня горючего.

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

  • тахометр (1);
  • стабилизатор (2);
  • подсветка панели (3);
  • указатель разогрева ОЖ (4);
  • уровень бензина (5);

Контрольные лампы:

  • системы снижения уровня токсичности (6);
  • обогрева стекла багажной двери (7);
  • противотуманных фар (8);
  • дальнего света (9);
  • наружного освещения (10);
  • сигналов поворота (11);
  • уровня ТЖ (13);
  • давления масла (14);
  • блокировки дифференциала (15);
  • резерва горючего (16);
  • ремней безопасности (17);
  • тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

  • R1 – на 470 Ом (0,25 Вт);
  • R2 –51 Ом, (5 Вт).

Chevrolet Niva: замена ламп в блок-фаре

12 апреля 2020 годаРаботу проводим на правой блок-фаре, на левой блок-фаре лампы меняем аналогично.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Отсоединяем колодку проводов от лампы.Отсоединяем колодку проводов от лампы. Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу h2 в обратной последовательности.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу h2 в обратной последовательности.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности. Для замены лампы габаритного света тянем на себя патрон лампы.Для замены лампы габаритного света тянем на себя патрон лампы.Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре).Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре). Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.На автомобиле с ABS, доступ к лампам левой фары затруднен. Но, демонтировав корпус воздушного фильтра и воздухозаборник, с задачей справиться возможно. Тут потребуется аккуратность и небольшое зеркало, глядя в которое работу можно проводить не совсем наощупь. Также можно воспользоваться смартфоном с фронтальной камерой. Тогда изображение внутренней части фары можно будет наблюдать на экране.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Вынимаем заднюю опору корпуса воздушного фильтра из кронштейнаВынимаем заднюю опору корпуса воздушного фильтра из кронштейна Освобождаем воздухозаборник и отводим корпус воздушного фильтра.Освобождаем воздухозаборник и отводим корпус воздушного фильтра.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Вид на патрон лампы ближнего света.Вид на патрон лампы ближнего света.После замены ламп устанавливаем демонтированные узлы в обратной последовательности.Chevrolet Niva: замена ламп в блок-фареChevrolet Niva: замена ламп в блок-фареОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

дорожный просвет,компактный автомобиль

Недостатки:

маломощный двигатель,сборка печки отвратительная,обдув ног не регулируется,зимой ноги замерзают,всевозможные сальники не так просто менять и дорого это и часто,раздатка включается не всегда.

www.zr.ru

Какие фары поставить на авто

У фары на «Ниву 21214» тюнинг может подразумевать замену лампочек, подфарников и других элементов освещения дороги в вечернее и ночное время. Конструкция электрической сети включает осветительные приборы для салона «ВАЗа-2121» и некоторых других компонентов. Фары важны не только в качестве освещающего устройства, они позволяют уведомить других участников движения о планируемом манёвре водителя. Проще говоря, качество освещения влияет на многие сферы передвижения, без них невозможно нормально ездить ночью.

Передние и задние фары на «Ниву» несколько отличаются по типу, их нужно подбирать индивидуально.

Чаще используются газоразрядные компоненты ключевых типов:

  • вольфрамовые модели самые дешёвые, но они имеют низкую силу светового потока;
  • галогенные или лампы накаливания. Они дешёвые и значительно чаще встречаются в автомобилях. Такие индикаторы света могут устанавливаться для дальнего и ближнего освещения дородного полотна;
  • ксеноновые – современный и эффективный тип приборов.

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя Система впрыска Система зажигания Мощность, л.с. Заводской индекс
1,6 л карбюраторная классическая 79 ВАЗ–21210
1,7 л карбюраторная классическая 80 ВАЗ 21213-1000260
1,8 л карбюратор 21073 типа «Солекс» либо инжектор бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0 82/85 ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л распределенный впрыск топлива бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2 83 ВАЗ-21214-20
1,9 л дизель XUD-9SD  —  ВАЗ-21215

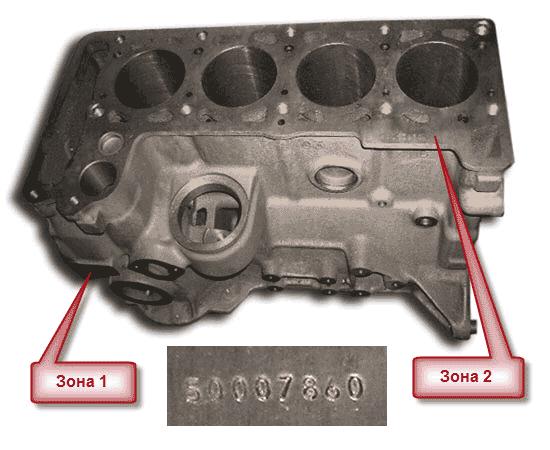

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

  • Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
  • Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
  • Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
  • Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.
Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя Система впрыска Система зажигания Мощность, л.с. Заводской индекс
1,6 л карбюраторная классическая 79 ВАЗ–21210
1,7 л карбюраторная классическая 80 ВАЗ 21213-1000260
1,8 л карбюратор 21073 типа «Солекс» либо инжектор бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0 82/85 ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л распределенный впрыск топлива бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2 83 ВАЗ-21214-20
1,9 л дизель XUD-9SD  —  ВАЗ-21215

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

  • Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
  • Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
  • Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
  • Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Схемы автомобилей

Поделиться с друзьями: Вам также может быть интересно. На фото внизу представлена схема электропроводки ВАЗ с классическим карбюраторным силовым агрегатом.
Только после это можно прибегнуть к возможности облегченного запуска авто

Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно. Свечи зажигания.
К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.
Особенности электрооборудования Различия в генераторах Ранее уже упоминалось, что схема проводки ВАЗ имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом

Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Электродвигатель омывателя заднего стекла.
В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому: На ВАЗ устанавливался генератор модели Система зажигания в этих машинах бесконтактная. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Второй вариант схемы НИВА 21213

Выключатели плафонов, расположенные в стойках дверей. Трехрычажный переключатель. Выключатель зажигания.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в — реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж — реле включения заднего противотуманного света; з — задних фонарей нумерация выводов по порядку сверху вниз ; и — комбинации приборов. Электромагнитный клапан карбюратора. Трехрычажный переключатель.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора. Что касается системы зажигания, то она стала бесконтактной. Передние фонари. Цена на внедорожник была выше легковых моделей, но это не останавливало покупателей, стремившихся к свободе передвижения.
Как подключить сигнализацию

Схема электропроводки ВАЗ 2121. Модернизация двигателя и системы зажигания. Особенности панели приборов

Появившись спустя 6 лет после начала работы завода в Тольятти, автомобиль ВАЗ 2121 на долгие годы закрепил за собой первенство внедорожной модели с большими возможностями. И хотя трансмиссия представляла собой достаточно революционное решение для отечественного автопрома, электрическая схема использовалась практически без изменений.

Проводка ВАЗ 2121 была позаимствована у выпускавшихся моделей

Как и большинство других деталей, внедорожник позаимствовал у своих легковых собратьев. В частности, электропроводка ВАЗ 2121 представляла собой проводку ВАЗ 2106 после небольшой доработки.

Фактически электросхема представляет собой:

  1. Однопроводную цепь, где роль второго провода выполняет кузов автомобиля;
  2. Все исполнительные механизмы и контрольные приборы имею выводы с минусовой клеммы на «массу»;
  3. Основные цепи защищены плавкими предохранителями.

Узнайте также обо всех нюансах проводки ВАЗ 2114.

Система зажигания

За основу работы двигателя внутреннего сгорания, устанавливаемого на автомобиль ВАЗ 2121, взята классическая схема, видео работы которой демонстрируется на курсах вождения:

  1. Генератор вырабатывает электрический ток;
  2. Катушка зажигания повышает его мощность;
  3. Распределитель зажигания подает электрические импульсы на свечи в момент достижения поршнем ВМТ;
  4. Свечи производят поджиг топливовоздушной смеси в цилиндрах двигателя.

Заводская схема проводки ВАЗ 2121: элементы системы зажигания

На фото представлены следующие компоненты:

  1. С поз. 3 по 12 – катушка зажигания и ее структура;
  2. С поз.13 по 20 – свеча зажигания;
  3. С поз.21 по 42 – распределитель зажигания (трамблер).

Справочно: Отдельно изображен бегунок трамблера, отвечающий за замыкание контактов с высоковольтными проводами, идущими на свечи каждого из цилиндров. На представленной схеме он обозначен поз. 41-45.

об особенностях схемы электропроводки ВАЗ 2101.

Модернизация двигателя

Полноприводная трансмиссия ВАЗ 2121 помимо существенных преимуществ, имела и недостатки бытового плана. В частности:

  1. Расход топлива был достаточно большим в сравнении с легковыми автомобилями (13,4 литра на 100 км в городских условиях и на бездорожье);
  2. Это отражалось на эксплуатационных расходах – цена 1 км обходилась владельцам намного дороже. Да и мощность существующего двигателя для суровых условий бездорожья была недостаточной.

Справочно: автопроизводитель за счет модернизации существующего двигателя, увеличил его технические параметры. В частности, объем вырос с 1480 куб. см до 1680 куб. см. Автомобили с таким силовым агрегатом получили заводской индекс ВАЗ 21214.

Увеличение рабочего объема двигателя и применение бесконтактной системы зажигания привело к необходимости модернизации электрической схемы в подкапотном пространстве. Замена проводки ВАЗ 2121 решала эту задачу сполна.

Электропроводка ВАЗ 21214 устанавливаемая на автомобиль с двигателем 1680 куб. см

Модернизация системы зажигания

Поскольку за мощность искрообразования традиционно отвечает высоковольтная катушка, то автопроизводителем вносились изменения в ее работу. В частности, проводка на ВАЗ 2121 дополнялась жгутом, соединявшим коммутатор и остальные узлы системы зажигания.

Бесконтактная система зажигания ВАЗ 21214

Данная заводская инструкция содержит:

  1. Замок зажигания, выполняющий роль выключателя электрической цепи с выводами 30/1 и 15;
  2. Реле зажигания с выводами 85,86,30 и 87;
  3. Коммутатор с клеммной колодкой на 6 контактов;
  4. Модернизированная катушка зажигания с выводами «Б» и «К»;
  5. Трамблер (распределитель зажигания);
  6. Свечи.

Панель приборов

Для последующих модификаций ВАЗ 2121 была основательно переработана панель приборов. В частности изменился дизайн и расположение контрольных ламп, а также появились новые шкалы на указателях панели приборов.

Оригинальная схема электропроводки ВАЗ 21214 – жгут панели приборов и контрольных ламп

Выводы: автомобиль ВАЗ 2121 владельцы часто обслуживали своими руками. А обслуживание электрических систем невозможно без оригинальных схем. Особенно это касалось модернизированных версий, где вносились изменения в схему работы узлов и агрегатов.

об особенностях схемы проводки ВАЗ — 2110 (инжектор).

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

  1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
  2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
  3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
  4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
  5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

  1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
  2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
  3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

  • в моделях 21213 используется генераторный узел модели 371.3701;
  • в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Схемы на Ниве с карбюраторным двигателем

Ниже приведено фото схемы автомобиля с двигателем карбюратор в хорошем качестве.

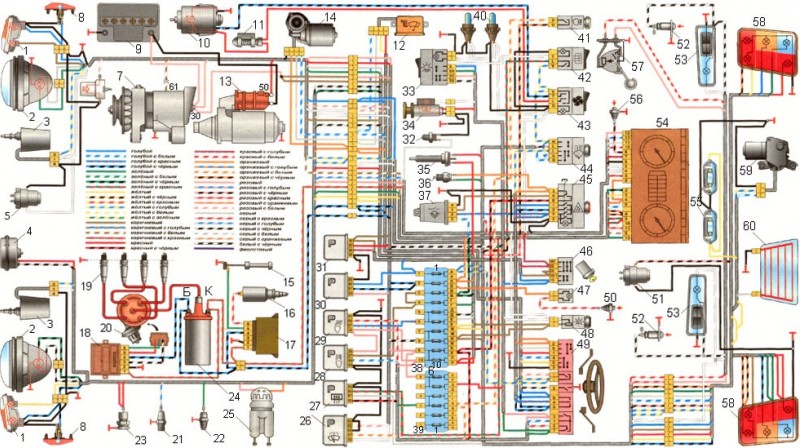

Электрическая схема Нивы с карбюраторным мотором

Разберемся с описанием электросхемы:

  1. Фонари боковых поворотных указателей.
  2. Передняя оптика.
  3. Форы головного освещения.
  4. Электродвигатели системы очистки передней оптики.
  5. Устройство звуковых сигналов.
  6. Реле, предназначенное для активации механизма очистки оптики.
  7. Реле активации фонарей ближнего освещения.
  8. Реле, использующееся для активации фар дальнего освещения.
  9. Электрический мотор системы очистки лобового стекла.
  10. Электрический контроллер, который определяет недостаток тормозной жидкости.
  11. Специальная розетка для подключения переносной лампочки.
  12. Контроллер индикатора недостаточного давления моторной жидкости.
  13. Контроллер определения давления смазочного вещества.
  14. Электрический регулятор указателя температуры хладагента в системе охлаждения, выводит показания на приборную панель в салоне машины.
  15. Устройство распределителя зажигания.
  16. Свечи, расположенные в моторном отсеке.
  17. Электрический мотор системы стеклоочистки.
  18. Катушка системы зажигания, устанавливается в моторном отсеке.
  19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводного ремешка приведут к неработоспособности устройства. Пока генератор не будет отремонтирован, все электрооборудование питается от аккумулятора. Когда батарея сядет, запуск двигателя осуществить не получится.
  20. Запорный элемент карбюраторного устройства.
  21. Стартерный механизм.
  22. Еще один электрический мотор системы очистки оптики.
  23. Регуляторное устройство напряжения. Его поломка приведет к скачкам тока в бортовой сети.
  24. Устройство реле контроля индикатора заряда аккумулятора.
  25. АКБ.
  26. Реле, защищающее электрическую цепь системы очистки стекла.
  27. Вспомогательный монтажный блок с предохранительными элементами.
  28. Главный предохранительный блок.
  29. Устройство деактивации контрольного индикатора ручного тормоза.
  30. Устройство деактивации светового индикатора устройства блокировки дифференциала.
  31. Механизм отключения освещения, которое включается при активации заднего хода.
  32. Устройство деактивации светового индикатора воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении подсоса.
  33. Устройство деактивации стоповых огней.
  34. Электрический моторчик системы отопителя. Его поломка приведет к нерабочему состоянию печки.
  35. Реле поворотных указателей, а также световой сигнализации.
  36. Вспомогательный резистор устройства электрического мотора печки.
  37. Устройство деактивации освещения контрольного щитка.
  38. Механизм переключения освещения оптики. Задействуется, когда водитель переходит с габаритных огней на ближний, дальний свет, и наоборот.
  39. Устройство отключения звуковых сигналов.
  40. Механизм переключения системы стеклоочистки. Его активация позволяет изменить скорость работы дворников.
  41. Устройство отключения системы очистки лобового стекла.
  42. Замок зажигания.
  43. Устройство отключения внешнего освещения.
  44. Механизм переключения печки, задействуется, когда необходимо изменить скорость работы отопительного устройства.
  45. Устройство отключения механизмов очистки и омывателя оптики.
  46. Прикуриватель.
  47. Механизм отключений световой сигнализации.
  48. Устройство отключения источников освещения, которые находятся в стойках дверей.
  49. Контроллер давления смазочной жидкости с индикатором нехватки давления в системе.
  50. Контроллер уровня горючего в бензобаке с индикатором резерва. Выводит показания на контрольный щиток автомобиля. Индикатор задействуется, когда в системе остается мало горючего.
  51. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал мотора.
  52. Контрольный индикатор ручного тормоза.
  53. Индикатор аккумулятора. Включается, когда АКБ разряжается. Говорит о необходимости заряда либо ремонта батареи.
  54. Световой индикатор воздушной заслонки карбюраторного устройства.
  55. Спидометр, показывает скорость передвижения на авто.
  56. Индикатор активации внешнего освещения.
  57. Индикатор указателя поворотных огней.
  58. Индикатор дальнего освещения оптики. Включается на приборной панели при ее активации.
  59. Устройство реле индикатора ручного тормоза. Выводит показания на приборную панель.
  60. Индикатор уровня тормозной жидкости. Загорается при ее нехватке.
  61. Световой индикатор системы блокировки дифференциала.
  62. Световой индикатор температуры хладагента.
  63. Плафоны освещения в салоне автомобиля.
  64. Контроллер указателя уровня горючего и оставшегося резерва.
  65. Задняя оптика.
  66. Лампочки освещения автомобильного номера.

Система зажигания

За основу работы двигателя внутреннего сгорания, устанавливаемого на автомобиль ВАЗ 2121, взята классическая схема, видео работы которой демонстрируется на курсах вождения:

  1. Генератор вырабатывает электрический ток;
  2. Катушка зажигания повышает его мощность;
  3. Распределитель зажигания подает электрические импульсы на свечи в момент достижения поршнем ВМТ;
  4. Свечи производят поджиг топливовоздушной смеси в цилиндрах двигателя.

Заводская схема проводки ВАЗ 2121: элементы системы зажигания

На фото представлены следующие компоненты:

  1. С поз. 3 по 12 – катушка зажигания и ее структура;
  2. С поз.13 по 20 – свеча зажигания;
  3. С поз.21 по 42 – распределитель зажигания (трамблер).

Модернизация двигателя

Полноприводная трансмиссия ВАЗ 2121 помимо существенных преимуществ, имела и недостатки бытового плана. В частности:

  1. Расход топлива был достаточно большим в сравнении с легковыми автомобилями (13,4 литра на 100 км в городских условиях и на бездорожье);
  2. Это отражалось на эксплуатационных расходах – цена 1 км обходилась владельцам намного дороже. Да и мощность существующего двигателя для суровых условий бездорожья была недостаточной.

Увеличение рабочего объема двигателя и применение бесконтактной системы зажигания привело к необходимости модернизации электрической схемы в подкапотном пространстве. Замена проводки ВАЗ 2121 решала эту задачу сполна.

Электропроводка ВАЗ 21214 устанавливаемая на автомобиль с двигателем 1680 куб. см

Модернизация системы зажигания

Поскольку за мощность искрообразования традиционно отвечает высоковольтная катушка, то автопроизводителем вносились изменения в ее работу. В частности, проводка на ВАЗ 2121 дополнялась жгутом, соединявшим коммутатор и остальные узлы системы зажигания.

Бесконтактная система зажигания ВАЗ 21214

Данная заводская инструкция содержит:

  1. Замок зажигания, выполняющий роль выключателя электрической цепи с выводами 30/1 и 15;
  2. Реле зажигания с выводами 85,86,30 и 87;
  3. Коммутатор с клеммной колодкой на 6 контактов;
  4. Модернизированная катушка зажигания с выводами «Б» и «К»;
  5. Трамблер (распределитель зажигания);
  6. Свечи.

Оборудование и электросхемы Нива 2121-2131

Доработка Ваз и Лада своими руками

Оборудование и схемы

. Порядок проверки системы управления клапаном карбюратора ваз 2121 и 2131, схема электрооборудования. Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту: генератора, стартера. Схема нива 2131. Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами , которые выполняют функцию второго провода. Бортовая сеть Снятие и установка блока предохранителей

  • Отсоединяем «минусовой» провод от аккумуляторной батареи.
  • Потянув за защелку, расположенную сверху крышки основного блока предохранителей нива 2121,…
  • …снимаем крышку.
  • Аналогично снимаем крышку дополнительного

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар нива 2121, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от

Выключатель и включатель зажигания

Для коммутации основных цепей служит комбинированный выключатель (замок) зажигания ваз 2121, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если

Снятие и установка выключателя зажигания

  • Отсоединяем «минусовой» провод от аккумуляторной батареи.
  • Снимаем кожухи рулевой колонки ваз 2131 (см. Снятие подрулевого трехрычажного переключателя).
  • Помечаем провода, подходящие к контактной части выключателя

На х ваз 2121 устанавливается свинцовая стартерная аккумуляторная батарея 6-СТ55А или ее импортные аналоги. Корпус батареи – из полупрозрачной пластмассы с отметками максимально и минимально допустимого в эксплуатации уровня электролита.

  • Цепи, включаемые подрулевыми переключателями
  • Рычаг переключателя света фар (1) (напряжение в цепь фар подается при включении клавиши переключателя наружного освещения на панели приборов во второе положение):
  • А – включен

Замена подрулевого переключателя

  • Обесточиваем автомобиль
  • Снимаем рулевое колесо (см. Снятие рулевого колеса нива 2131).

Крестообразной отверткой отворачиваем саморез крепления нижней части кожуха к подрулевому переключателю… …и четыре винта, соединяющих

  • Схема включения звукового сигнала
  • 1 – штепсельная розетка для переносной лампы;
  • 2 – звуковой сигнал;
  • 3 – выключатель звукового сигнала;
  • 4 – блок предохранителей.

Звуковой сигнал нива 2121 – типа С-308 или С-309. Контактное кольцо сигнала

  • Отсоединяем «минусовой» провод от аккумуляторной батареи.
  • Снимаем рулевое колесо ваз 2131 (см. Снятие рулевого колеса).

Крестообразной отверткой отворачиваем три винта,…

…и, отсоединив разъем провода, снимаем

  • Отсоединяем «минусовой» провод от аккумуляторной батареи нива 2121.
  • Снимаем облицовку радиатора (см. Снятие облицовки радиатора).

Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову. Снимаем Система управления клапаном карбюратора

  • Схема соединений системы управления электромагнитным клапаном карбюратора
  • 1 – выключатель зажигания;
  • 2 – реле зажигания;
  • 3 – катушка зажигания;
  • 4 – блок управления
  • ;5 – электромагнитный клапан;
  • 6 –

Блок управления клапаном карбюратора

Выключаем зажигание. Отсоединяем колодку от блока управления электромагнитным клапаном карбюратора ваз 2121. Головкой «на 8» отворачиваем две гайки крепления блока ваз 2131 к щитку передка…

  • …и снимаем блок нива 2121.
  • Устанавливаем

Контрольная лампа прикрытия заслонки карбюратора

  • Демонтируем комбинацию приборов нива 2121 (см. Снятие комбинации приборов).
  • Через гнездо комбинации приборов ваз 2131 сдвигаем резиновый чехол…
  • Отсоединяем «минусовой» провод аккумуляторной батареи.

Распиновка замка зажигания ВАЗ 2101 ВАЗ 2107

Система в этих версиях расположены слева от руля. Для защиты от пыли и взлома она закрыта с помощью специальной пластиковой накладки.

Распиновка замка зажигания ваз 2107 позволит заметить специальные метки, на которые нужно ориентироваться при ремонте. Они имеют следующие назначения:

1. «». Положение в отсутствии метки говорит о том, что все системы, на данный момент выключены и не работают. К этим устройствам не относятся стоп-сигналы, освещение, прикуриватели и в некоторые модели магнитол.

2. «I». Эта позиция говорит о работающей аккумуляторной батареи, а также включению ряда автомобильного оборудования, как омыватели стекол, фары и некоторые функции сигнализации.

3. «II». Положение, говорящее о запуске двигательной системы. В нем отсутствует фиксирование ключа, так как вероятна повышенная нагрузка на стартер.

4. «III». Метка для стоянки. При вытащенном ключе происходит фиксирование. Чтобы снять блок – требуется вставить ключ.

В замке имеется 5 контактов. Схема подключения замка зажигания требуется для того, чтобы понимать общее назначение каждого из них. Все они помечены числительными и буквенными обозначениями:

1. 50. Провод красного или пурпурного цвета. Подает напряжение на стартер.

2. 15. Двухжильный провод изоляцией голубого цвета и черными полосками. Подает ток на прикуриватель, омыватель, стоп-сигнал.

3. 30 и 30/1. Розовый или коричневый плюсовой контакт.

4. INT. Двухжильный черный провод, отвечающий за фары и светосигнализацию.

Схема подключения замка зажигания дает представления о плане работы и позволит самостоятельно провести диагностику и выявить неполадки в системе. Замок зажигания Ваз удобен и легко разбирается.

Распиновка замка зажигания может быть стерта. Если такой дефект допущен, можно соотнести замок с картинкой.

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
