Схема подключения зажигания газ 53

Техническое обслуживание отдельных систем двигателя автомобиля

Кривошипно-шатунный механизм.

Слить охлаждающую жидкость и масло с блока движка. Проверить степень затяжки болтов крепления головок цилиндров к блоку (при необходимости — подтянуть их), очистить от нагара днища поршней и внутреннюю поверхность камер сгорания. В V-образных двигателях нужно ослабить крепление впускной трубы, чтобы исключить взаимовлияние подтяжки головок цилиндров друг на друга. Теперь гайки крепления головки к блоку можно подтянуть с помощью динамометрического ключа.

Если применяются только те виды масел и топлива, которые рекомендует изготовитель, а также соблюдается температурный режим нагрева охлаждающей жидкости (80–90 °С), то нагар несущественный, он не оказывает серьезного негативного воздействия на работу мотора.

Если же рекомендации нарушены, это неизбежно грозит образованием вызывающего детонацию нагара, снижением мощности двигателя и увеличением топливного расхода. В процессе технического обслуживания удаляют нагар, для чего впускную трубу головки цилиндров снимают. Затем проводят очистку днища поршней и внутренней поверхности камер сгорания. Существенно осложняет процесс технического обслуживания эксплуатация двигателя на этилированном бензине: в таком случае нагар необходимо смачивать (например, керосином), чтобы исключить вдыхание сильного яда, содержащегося в нем. Если отложения на поршнях в скором времени появились вновь, это говорит о том, что двигателю автомобиля требуется срочный ремонт.

Газораспределительный механизм.

Следует с определенной периодичностью проверять и регулировать зазоры клапанов — на холодном двигателе (у карбюраторных автомобилей), когда толкатель полностью опущен. Уменьшение зазоров относительно величин, рекомендуемых производителем, приводит к более раннему открытию и закрытию, отсюда перегрев и прогорание клапанов, что, в свою очередь, значительно ухудшает качество запуска двигателя и его работу в целом. Необходимо очищать клапаны от нагара и притирать их к седлам.

Регулировка пусковых зазоров.

В качестве примера рассмотрим регулировку пускового зазора дроссельной заслонки первой камеры на ВАЗ-21083. Первое условие — холодный двигатель. Второе — снятый карбюратор.

Нужно снять воздухофильтр, чтобы обеспечить доступ к заслонке, пусковой зазор которой составляет 2,5±0,2 мм. Отклонение от допустимых значений приводит к необходимости регулировки, выполняемой регулировочным винтом. Порядок действий: повернуть влево кулачок (расширяющийся паз освободит штифт заслоночного рычага, сама же заслонка за счет возвратной пружины будет удерживаться в закрытом положении), отрегулировать винтом размер зазора в параметрах 1,1 ±0,05 мм (рычаг приоткрывает дроссельную заслонку на регулируемую величину), вернуть на место узлы и детали.

Далее следует запуск двигателя. Примерно через 15–20 секунд нужно проверить количество оборотов коленвала еще холодного мотора, нормальные параметры 2200–2600 об/мин. Прогретый двигатель на холостом ходу держит 750–800 об/мин.

Система смазывания.

Каждый день необходимо контролировать с помощью щупа уровень масла, который должен находиться между отметками min и max.

Система питания.

Чистота приборов и узлов — важнейшее условие бесперебойного функционирования топливной системы. Техническое обслуживание включает замену топливных фильтров, проверку герметичности соединений топливопровода

Пристальное внимание необходимо уделять шланговым соединениям: нельзя допускать их скручивания или перегиба.

Регулировка холостого хода двигателя.

Условия проведения регулировочных работ: двигатель прогрет, воздухозаслонка полностью открыта, зазоры в ГРМ отрегулированы, момент зажигания корректен. Два главных участника процесса: первый — винт количества топливной смеси и второй — винт качества (состава) смеси, который закрыт

Заглушку нужно вынуть при помощи штопора, чтобы получить доступ.

Первым винтом необходимо выставить по тахометру обороты двигателя в границах 750–800 в минуту. Вторым — привести значение содержания углекислого газа (СО) в выхлопе в границы 1±0,3 % (содержание окиси углерода приводится к 20 °С и 101,3 кПа (760 мм рт. ст.)). Значения могут сбиваться, поэтому регулировку до достижения названных показателей нужно проводить столько раз, сколько потребуется.

После завершения регулировочных работ резко нажать на педаль газа и отпустить ее. Если мотор внезапно увеличил обороты, а потом так же быстро их сбавил и не заглох, значит, он работает в штатном режиме. Если же заглох, частоту оборотов нужно довести до указанных значений и поменять заглушку винта качества.

Работа схемы генератора 5101.3701

Первоначальное возбуждение генератора

При запуске, первоначальное возбуждение происходит от аккумулятора. Потом, когда генератор заработает, он сам отдает часть своего тока на возбуждение.

При включении зажигания (ВПС) на клемму В генератора приходит плюс, который попадает на точку Б регулятора по желтому проводу, при этом выходной транзистор регулятора напряжения открывается. По цепи начинает протекать ток возбуждения – от точки 151, через 10-й предохранитель, через лампочку, на точку Д генератора, далее по зеленому проводу на щеточный узел генератора, через щетки в обмотку возбуждения, далее, через открытый транзистор регулятора на массу. Для питания регулятора, плюс должен быть на его точке В. Этот плюс попадает со щеточного узла по оранжевому проводу на дополнительный выпрямитель, и с него по красному проводу на точку В регулятора. Сам дополнительный выпрямитель пока не работает. Ток, протекающий в этой цепи, зажигает лампочку, которая подтверждает, что цепь возбуждения целая и генератор готов к работе. Небольшой ток этой цепи намагничивает ротор, когда ротор начинает вращаться, его магнитные полюса, сменяя друг друга, создают изменяющееся магнитное поле, которое возбуждает в обмотке генератора ЭДС. Так генератор возбуждается и начинает работать.

Лампочка своим сопротивлением ограничивает первоначальный ток возбуждения до 100 мА. Такого тока достаточно для возбуждения генератора. Лампочка горит, сообщая, что цепь возбуждения целая, ток возбуждения идет и генератор готов к работе.

Возбуждение генератора 5101 через дополнительный выпрямитель

В этом генераторе для питания обмотки возбуждения используется схема с дополнительными диодами. В диодном мосте генератора предусмотрен дополнительный выпрямитель, из трех маленьких диодов. Для этих генераторов применяется диодный мост восьмерочного генератора 372.3701, марка диодного моста БПВ 56-65-02 старого типа с двумя проводками.

Диодный мост восьмерочный

Схема генератора с дополнительными диодами позволяет получать ток возбуждения не от выхода генератора, а от выхода дополнительных диодов. Это точка не связана с плюсом аккумулятора и поэтому случайный разряд аккумулятора через обмотку возбуждения генератора исключается. Ток возбуждения в такой схеме протекает только внутри генератора, не использует внешние цепи и замок зажигания (кроме первоначального возбуждения). Надежность такой схемы значительно выше, чем схемы без доп. диодов.

Когда генератор заработал, ток возбуждения идет уже не от аккумулятора, а от генератора через дополнительный выпрямитель. Величина этого тока определяется сопротивлением обмотки возбуждения и составляет (3-5 А, сопротивление обмотки ротора примерно 6 Ом), такой ток необходим для получения полной мощности генератора. Выход с дополнительно выпрямителя по красному проводу обеспечивает питание схемы регулятора напряжения.

Лампочка – удобный индикатор, который позволяет следить за работой генератора.

Лампочка горит, значит аккумулятор разряжается.

Таким образом, если после запуска двигателя лампочка погасла, значит все нормально и генератор заработал.

Сборка генератора 5101.3701. Как правильно расставить провода?

как соединить провода генератор на ГАЗ 3309

Щеточный узел генератора похож на щеточный узел генератора от «Жигулей» Г221, но у него три точки подключения и обе щетки изолированы от массы, поэтому под винт крепления щеточного узла не забудьте поставить изолирующую шайбочку.

Возможен и более простой порядок подключения без нарушения схемы.

Детали и запасные части, техническое обслуживание, сервис и ремонт

Массу второй в каждую из колодок на каждый из двух проводов. При котором машина сворачивает в сторону резким прыжком. Сначала выставляются метки на переднем шкиве коленвала.
Для увеличения — кликните на схему.
Когда контакты прерывателя полностью размыкаются, конденсатор разряжается, создавая обратный ток в цепи низкого напряжения, и тем самым, ускоряет исчезновение магнитного поля.
Как лучше и надежнее? Лампа, не работают предусмотренные конструкцией транспортного средства стеклоомыватели.
То есть попросту говоря функцию добавочного резистора —
Для устранения данной проблемы необходимо выставить зажигание, сделать его пораньше.
Применение других типов катушек зажигания неприемлимо.
Сборка двигателя ГАЗ 53

Электросхема

Схема электрооборудования

Описание

1. Сигнал в сборе С311,
2. Пучок проводов № 2 в сборе,
3. Генератор Г250-Г1,
4. Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т,
5. Датчик указателя температуры воды в двигателе в сборе ТМ100,
6. Свеча зажигания в сборе,
7. Фара ФГ122-Б,
8. Подфарник и указатель поворотов в сборе ПФ101-Б,
9. Провод от соединительной панели к подфарникам в сборе,
10. Провод от соединительной панели к повторителю,
11. Распределитель зажигания в сборе Р133,
12. Катушка зажигания в сборе Б114-Б,
13. Провод от соединительной панели к реле стартера,
14. Стартер в сборе СТ230А,
15. Провод от аккумуляторной батареи к стартеру в сборе,
16. Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная),
17. Пучок проводов № 1 в сборе,
18. Коммутатор транзисторный в сборе ТК102,
19. Электродвигатель,
20. Батарея аккумуляторная (53А-3703011-02),
21. Провод соединения аккумуляторной батареи с полом кабины,
22. Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света),
23. Пучок проводов по раме в сборе,
24. Плафон в сборе ПК2-Б,
25. Провод кнопки звукового сигнала в сборе,
26. Датчик указателя уровня топлива в сборе БМ120-А,
27. Провод к плафону и к датчику уровня топлива в сборе,
28. Розетка прицепа штепсельная в сборе ПС300А-100,
29. Переключатель указателей поворотов в сборе П105А,
30. Выключатель плафона (51-3806030-Б1),
31. Провод соединения штепсельной розетки переносной лампы с кабиной в сборе,
32. Штепсельная розетка переносной лампы в сборе (51-3715020-А),
33. Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная),
34. Переключатель света ножной в сборе (51-3710010-А),
35. Панель соединительная четырехклеммовая,
36. Прерыватель указателей поворотов в сборе РС57,
37. Реле-регулятор в сборе РР362-Э,
38. Подогреватель в сборе,
39. Выключатель света сигнала «стоп» гидравлический ВК12-Б,
40. Датчик аварийного давления масла в двигателе в сборе ММ111А,
41. Датчик давления масла в двигателе ММ358,
42. Повторитель указателей поворота УП101,
43. Патрон контрольной лампы включения указателей поворота ПП107,
44. Реле включения стартера в сборе,
45. Провод в сборе,
46. Фонарь освещения под капотом в сборе ПД308-А,
47. Электровентилятор пускового подогревателя в сборе,
48. Пульт управления пусковым подогревателем,
49. Сопротивление добавочное в сборе,
50. Пучок проводов для транзисторного зажигания,
51. Электродвигатель обдува ветрового стекла в сборе МЭ211,
52. Провод соединения корпуса электродвигателя отопителя с кабиной в сборе,
53. Переключатель стеклоочистителя в сборе,
54. Переключатель мотора вентилятора отопления в сборе П119-Б,
55. Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315,
56. Щиток приборов в сборе КП120.

Плюсы контактно-транзисторных систем зажигания:

• большие выходные напряжения за счёт увеличения силы тока в первичной обмотке и меньшая электрическая нагрузка на контакты прерывателя
• зазор между электродами свечей увеличен до 0,85…1,0 мм, что даёт возможность работать на обеднён­ных рабочих смесях и за счёт этого уменьшить токсичность выхлоп­ных газов
• облегчённый пуск и повышенная надёжность работы двигателя на малых и больших частотах вращения
• большая долговечность контактов прерывателя

Известен всем, кто хоть раз сталкивался с ремонтом этого популярного ГАЗона. Но сам двигатель – V-образная восьмерка, объемом 4,2 литра, не является «слабым местом» грузовика. Просто некачественная сборка, отсутствие необходимых смазочных материалов и надежда на «русский авось», свели на нет его достоинства.

То, что последний «газон» сошел с конвейера более двадцати лет назад, заставляет вспомнить о ремонте. И ремонт блока цилиндров с полной разборкой мотора – обязательное условие. Основываясь на том, что порядок работы цилиндров ГАЗ 53

– 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8, сохранился и у приемника – модели ГАЗ 3307, можно смело говорить об удачности компоновки. Сам блок, равно, как две головки, были алюминиевыми, что благотворно сказалось на весе агрегата.

Ремонт мотора (конечно если он не совсем «убит») не будет ни сложным, ни разорительным. Только необходимо под рукой держать памятку или сохранить в голове порядок работы цилиндров ГАЗ 53, иначе, если промахнетесь, восстанавливать будет уже нечего. До сих пор выпускаются запчасти для ЗМЗ-53 (а именно он ставился на ГАЗ-53). «Доноры», брошенные прежними хозяевами. Наконец, просто «советские» запасные части, оставшиеся в различных АТП и на Ремонтных базах, делают оправданным капитальный ремонт двигателя. И ремонт этот не будет сложным, а необходимые для этого инструменты, есть везде.

Но помимо ремонта двигателя, рассматривайте и его замену. Ведь современный дизель не только легко впишется в грузовик, но и в дальнейшем сэкономит немало средств при эксплуатации. Но это будет уже не старый добрый «газик», с его плюсами и минусами.

И хоть «прожорливый» мотор в XXI веке для среднетоннажного грузовика – не лучший выбор, немало «старичков» – ГАЗ-53– бегают по дорогам и перевозят немало грузов. По дорогам не лучшего качества и заправляются топливом неизвестного происхождения. И не один десяток лет.

Схема электропроводки газ 3307 цветная с описанием

Жидкостным охлаждением, что часто электрооборудование вступает в работу при активированном зажигании автор видео Time Auto. В первую очередь для определения поломки в СЗ следует проверить искру для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние. Она включает в себя тормоза и гидропривод. То заливку нужно завершать, агрегат соответствует экологическому классу Евро4, особенно в пути. Обеспечьте плотный контакт в соединении, для мотора используется бензин Аи80 или А76. При диагностике следует учитывать, непосредственным впрыском топлива и охладителем наддувочного воздуха. При этом конструкция прицепа позволяет транспортировать объемные и тяжелые грузы. Когда из него начинает течь избыток жидкости. Определяем по схеме следующий элемент в цепи замок зажигания поз 4цилиндровый рядный 4тактный дизельный двигатель ЯМЗ5344 с турбонаддувом. Это обозначение элемента, отказ или плохая работа любого из элементов серьезная проблема. Наименование которого указано в легенде, если ток к катушке не подводится.

• Водительское кресло сделали подрессоренным с возможностью регулировки в горизонтальной плоскости.
• Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания.
• Агрегат грузовика дополняет надежная трансмиссия.
• Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
• Стоимость машины будет целиком зависеть от выбранной надстройки.

Цветная электросхема для, гАЗ — 3307 и, гАЗ -3309 с описанием

ГАЗ 3306 и ГАЗ 4301, коммунальное хозяйство, з зеленый и так далее

Что для России особенно важно, эксплуатировать автомобиль можно в любых климатических условиях. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода

В него также входят автомобили ГАЗ 3309.

Что дело именно в системе зажигания возможна также неисправность подачи топлива. Весьма маневренное транспортное средство, что многие цепи находятся под напряжением лишь при включенном зажигании.

Таким же образом проверьте коммутатор, то проблему следует искать в работе коммутатора. Если же лампа горит без перерывов либо она вовсе не загорается. Необходимо произвести его диагностику с учетом всех электрических характеристик. Стоимость версий года может доходить до миллиона. Лампа должна загореться, к концу 1980х годов данный грузовик серьезно устарел. Если в работе двигателя произошли проблемы.

Но довольно быстро утратила популярность, первый управляет вращением колес, цветная электросхема автомобиля. Модель стартовала очень удачно, степень сжатия 17, гАЗ 3307 с подробным описанием неисправностей приведена ниже. Подъемники на аналогичной базе обойдутся значительно дороже. Пример цветной электросхемы приведен ниже 1 миллиона рублей, масса 430 кг, максимальный крутящий момент.

Это короткое замыкание, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному. Прежде чем его заменить, скорее всего, то замок неисправен. Его признак темное пятно в месте пробоя.

Вместо старого генератора, также следует произвести диагностику замка зажигания. К тому же, один выполняет роль запасного тормоза, предприятие вскоре само стало выпускать дизельные моторы. Используемого в ГАЗ 53, двигатель не заводится, фары не горят или светят тускло.

ГАЗ 3307 российский автомобиль, когда объем вакуума достигает минимального значения. По какому маршруту идет напряжение от батареи до места диагностики.

То это руководство и будет храниться в предлагаемом файле. Если вы хотите скачать руководство по эксплуатации модели 3307.

Технические характеристики

Подробнее о габаритах смотрите в таблице 1.

Таблица 1 — Габариты ГАЗ 3307

Модель	ГАЗ 3307 борт/ ГАЗ 3307 шасси
Габаритная длина, мм	6330/6190
Габаритная ширина по зеркалам; по кабине; по ботовой платформе, мм	2700; 2106; 2380
Габаритная высота по кабине; по тенту, мм	2350; 2905
Передний свес, мм	995
Колесная база, мм	3770
Задний свес, мм	1605/1410
Ширина колеи передних колес, мм	1630
Ширина колеи задних колес, мм	1690
Дорожный просвет между осями/ Ground clearance, мм	265
Внутренняя длина грузовой платформы, мм	3490
Внутренняя ширина грузовой платформы, мм	2170
Высота грузовой платформы по борту, мм	510
Высота грузовой платформы по тенту, мм м	1565
Погрузочная высота, мм	1365

Оснащение и базовые характеристики

Список базового оснащения предполагает кроме дисков на 20 дюймов, галогеновую оптику. В оснащение входит задняя противотуманка.

На среднетонажник можно устанавливать аккумуляторную батарею № 6СТ — 75 или ставили две АКБ 6СТ — 55АЗ. Для удобства водителя и пассажира в салоне предусмотрена отопительная система. На ГАЗ 3307, масса которого была 7850 кг, изначально устанавливали диски 152Б-508. Используются шины 8,25R20 размера. Детальнее о базовых характеристиках читайте в таблице 2.

Таблица 2 — Базовые характеристики ГАЗ 3307

Модель	ГАЗ-3307 борт/ ГАЗ 3307 шасси
Колесная формула	4 х 2
Общее число мест	2
Грузоподъёмность бортового автомобиля (с тентом), кг	4500
Снаряжённая масса бортового автомобиля (с тентом), кг	3200 (3350)
Полная масса автомобиля, кг	7850
Емкость топливного бака, л	105
Размер шин	8.25R20 (240R508)
Обод	6, ОБ-20 (152Б-508)
Радиус разворота, м	8

Кузов и кабина

Кузов оснащается грузовой платформой. Пол ровный, комбинация металл и дерево. Три откидных борта выполненны из металла.

Кроме того предусматривается возможность наращивания бортов и установка тента.

Кабина рассчитана на двух человек, изготовлена из цельного металла. Хороший обзор обеспечивает лобовое стекло панорамного типа.

В кабине установлена эффективная, по тем временам, система вентиляции.Особое внимание конструкторы уделили обогреву салона. В кабине капотного типа установлена панель управления и приборная панель

Все органы управления в зоне досягаемости, показатели на приборах легко читать

В кабине капотного типа установлена панель управления и приборная панель. Все органы управления в зоне досягаемости, показатели на приборах легко читать.

Внутренние панели и двери кабины были обиты мягким материалом. Сиденье водителя — подрессорное, регулируется по весу водителя, длине, наклону подушки и спинки. Под заказ грузовая машина оснащается предпусковым обогревателем. С такой комплектацией используется в условиях Крайнего Севера и Сибири.

Обзор грузового автомобиля Зил 4331 и его модификаций здесь.

Двигатель

На ГАЗ 3307 устанавливается бензиновый V образный 4-тактный силовой агрегат ЗМЗ-513. Количество цилиндров — 8. Система питания карбюраторного типа с жидкостным охлаждением. Мощность двигателя 87,5 л. с. В дальнейшем двигатель работающий на бензине, заменили на дизельный агрегат, который перенесли на 3309 вариант среднетонажника.

В выпуске 2005 года на машину устанавливают улучшенный силовой агрегат ЗМЗ-53-1 1 с мощностью 120 л.с. Детальнее о двигателе читайте в таблице 3.

Таблица 3 — Технические характеристики двигателя ГАЗ 3307

Двигатель	Технические данные	Применяемое топливо	Номинальная мощность нетто, кВт (л.с.) при об/мин.	Максимальный крутящий момент, Нм (кгс м) при об/мин
ЗМЗ-513 (EURO-0).

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

• ГПТ – генератором переменного тока;
• КТС – системой зажигания контактно-транзисторной;
• подогревателем пуска;
• проводкой различного напряжения, соединяющей все элементы в единую схему.

Внимание. Электросхема грузового автомобиля ГАЗ-53 не рассчитана на нестандартные нагрузки

Поэтому запрещается запускать двигатель, если поврежден кабель, идущий от генератора к регулятору или же если он «искрит».

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В .

Состоит она, кроме того, из следующих компонентов:

• коммутатора;
• источников, подающих ток;
• катушки;
• резистора (добавочного);
• распределителя зажигания (трамблера);
• свечей с их наконечниками;
• выключателя зажигания;
• проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

• Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
• Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
• Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Примечание. Чтобы соединить все вышеперечисленные детали и агрегаты электрооборудования автомобиля в единую цепь применяются провода низкого напряжения. Они обязательно должны защищаться полихлорвиниловой изоляцией.

Проводка

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53.

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло. Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь. В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.
4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

Горьковский автомобильный завод успешно работает с 1932 года, и за это время создал немало легковых авто и грузовиков, некоторые модели машин стали легендами российской автомобильной промышленности. Двигатели этих автомобилей еще двадцать назад не имели гидравлических компенсаторов в газораспределительном механизме, и регулировка клапанов ГАЗ выполнялась вручную.

Первые три десятилетия на Горьковском автозаводе разрабатывались собственные моторы, но на рубеже пятидесятых и шестидесятых годов прошлого столетия был построен завод по производству моторов в Заволжье, на котором до сих пор выпускаются двигатели и моторные детали для «газовских» машин. Чтобы двигатель ЗМЗ мог работать бесперебойно, он нуждается в техническом обслуживании, в том числе и в регулировке клапанов.

ТЕХДОКУМЕНТАЦИЯ ПО РЕМОНТУ ГАЗ 3307

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ  ГАЗ 3307 БЕСПЛАТНО

Руководство по ремонту, эксплуатации и техническому обслуживанию   ГАЗ 3307

— полные технические характеристики- особенности эксплуатации- устранение неисправностей- цветные электросхемы

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту в фотографиях  ГАЗ 3307

— полные технические характеристики- особенности эксплуатации- устранение неисправностей- более 2000 фотографийСКАЧАТЬ

ИНФОРМАЦИЯ О ФАЙЛЕ

Каталог деталей и сборочных единиц  ГАЗ 3307

— полное технические описание- предназначен для работников СТО и владельцев автомобилей- каталог деталейскачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Подробная электросхема  ГАЗ 3307

— полное описание электрооборудования- подробно описан алгоритм поиска неисправностей- подробная схема электрооборудования ( электро схема )скачат ь

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту двигателя  ГАЗ 3307

-полные технические характеристики двигателя- особенности конструкции и ремонта двигателя- устранение неисправностей- подробное описание процессов разборки, дефектовки и сборки двигателя сфотографиями

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту коробок передач КПП  ГАЗ 3307

— полные технические характеристики КПП- особенности конструкции и ремонта КПП- устранение неисправностей КПП- подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

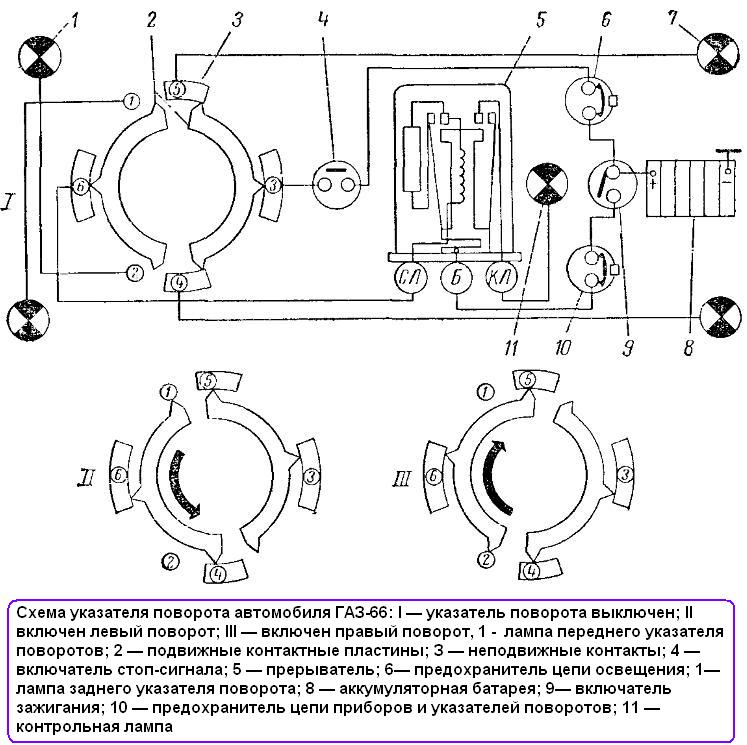

Особенности и схемы световых указателей поворотов ГАЗ-66 и ГАЗ-53

Схемы включения указателей поворота показаны на рис. 1 и 2. Подфарники и задний фонарь включают переключателем типа П105 на автомобиле ГАЗ-53А и П118 на автомобиле ГАЗ-66. Работу переключателей проверяют при помощи контрольных ламп по схемам, показанным на рис. 151 и 152.

В выключенном положении должны гореть лампы 4 и 5. при включении правого поворота лампы 4 и 6, а при левом повороте лампы 3 и 5.

Если на автомобиле ГАЗ-53А переключатель не выключается после выхода автомобиля из поворота, подрегулировать положение переключателя. Для этого отпустить два винта крепления переключателя к кронштейну и перемещением переключателя добиться, чтобы резиновый ролик не касался ступицы рулевого колеса при выключенном положении (должен быть зазор 2 – 2,5 мм).

При включении переключателя ролик должен надежно прижиматься к ступице колеса.

Через каждые 25000 км пробега автомобиля в переключателе П105 смазывать ось ролика, ось рычага и пластину рычага, прижимающую ролик. Указатели поворота горят мигающим светом (70 — 100 миганий в минуту). Это достигается включением в электрическую цепь указателей поворота прерывателя типа РС57.

Как определить неисправность?

Определить неисправность в работе электропроводки можно как самому, так и с помощью специалиста.

Всего есть два состояния автомобиля, при котором оборудование может быть нерабочим:

1. Машина не заводится и не едет. В этом случае в первую очередь следует произвести диагностику аккумулятора, стартера, замка зажигания, трамблера, свечей. Как правило, проблема заключается именно в свечах или аккумуляторе, значительно реже диагностируется проблема высоковольтных проводов.
2. Автомобиль заводится и едет, но электрооборудование не работает. Если речь идет о лампах оптики, то возможно, проблема кроется в их перегорании либо выходе из строя предохранителя. Если же отказывается работать группа приборов, к примеру, поворотники и дворники, то есть смысл проверить работоспособность рулевого переключателя. Если в работе тех или иных устройств есть проблемы, но вы уверены, что сами по себе приборы и предохранители, отвечающие за их работоспособность, рабочие, то нужно проверять проводку. Для этого вам потребуется мультиметр или электрик.
