Неисправность дроссельной заслонки ваз 2114, симптомы, где расположен, причины неисправности

Функциональность агрегата

Механизм «считывает» с педали газа информацию о ее положении и определяет угол открытия дроссельного щита. Срок работоспособности изделия определить невозможно, так как на его сбои могут влиять многие внутренние системы и окружающие факторы (качество топлива, состояние клапана). Частой неисправностью механизма являются завышенные обороты на холостом ходу, в это случае его функцию принимает датчик массового расхода воздуха. В это период автомобиль может часто глохнуть при движении, либо на скорости давать рывки. Или же гореть индикатор «сheсk еnginе» на приборной панели.

При любых неисправностях требуется замена прибора, особенно при обломе наконечника либо же при выходе из строя основы хода ползунка (стирание напыления). На всех инжекторных автотранспортных средствах ВАЗ принципы ремонта устройства одинаковые.

Перед тем как поменять датчик дроссельной заслонки на ВАЗ 2114 нужно выявить его характерные неисправности. Признаки выхода из строя агрегата

Это могут быть высокие обороты при движении на холостом ходу, снижение динамики двигателя при разгоне автотранспорта, различные рывки при нажатии педали газа. А также «затухание» двигателя в процессе работы. Конечно, есть и другие сопутствующие проблемы, но для этого понадобится полная диагностика транспортного средства.

На заводских ВАЗ 2114 имеется пленочно-резисторный ДПДЗ и он работает около 50 т/км, а неэффективная его работа связана со следующей причиной:

• ползунок при изменении положения затворки дросселя двигается и соприкасается с резистивным полем датчика;
• через определенное время поле разрушается и контакт начинает пропадать, а, значит, сигнал больше не возникает и не переходит на контроллер, что вызывает неустойчивую и проблемную работу автоматики.

Благодаря современным бесконтактным ДПДЗ удается снизить порог чувствительности прибора, а его магнитно-резисторный принцип работы позволяет выполнять заданную функцию в два раза эффективнее и надежнее, при этом увеличивая срок службы данного агрегата.

Еще причинами неисправности ДПДЗ может быть коррозия контактов, износ подложки механизма, неполное закрытие заслонки вследствие высокого местонахождения прибора. Перед тем как поменять ДПДЗ на ВАЗ 2114 нужно проверить работоспособность подвижного механизма, возможно, появляются трещины, и наконечники перестают правильно функционировать.

Только после того, как Вы изучили все неисправности этого агрегата и точно определили его неисправность, можно демонтировать прибор и поменять на новый. Конечно, можно и отремонтировать его, но на это уйдет много времени, когда замена агрегата очень простая, да и механизм стоит дешево.

Конечно, есть автолюбители, которые ремонтировали этот датчик, например, вскрыли агрегат и нашли микротрещину в одном из контактов. Заделали ее токопроводящим клеем – и механизм заработал. Но такие случаи единичные, ведь резистивный слой датчика восстановить просто невозможно. Да и подобных ремкомплектов на прилавках автомагазинов не найдешь.

Внимание: если водитель с вниманием относится к работе всех систем автотранспорта, контролирует функциональность электроники, то подобные неожиданности «не караулят» его на дороге. Регулярна профилактика и личный визуальный осмотр всех действующих приборов помогут сохранить высокую функциональность двигателя и всех его компонентов

4 Небольшой тюнинг заслонки ВАЗ 2114

Помимо необходимости регулярно чистить дроссель ВАЗ, существуют некоторые конструктивные ошибки, которые допустил производитель при создании элемента. Чтобы устранить подобные проблемы, стоит выполнить доработку дросселя машины. И чем быстрее вы это сделаете – тем лучше. Многие владельцы 14-ой модели иногда жалуются на нестабильную работу двигателя при переключении скоростей.

Доработка дросселя машины

Некоторые считают это результатом неисправности трансмиссии, другие приступают к чистке заслонки. Но что делать, если и после этого двигатель не перестает глохнуть. Лучшим вариантом станет модернизация дроссельной заслонки ВАЗ 2114. Для этого нужно взять напильник и проточить небольшую канавку в задней стенке заслонки. Ширина углубления не должна превышать 3 мм.

Такая несложная операция помогает найти выход из ситуации, когда двигатель отказывается заводиться в горячем состоянии. После проделывания канавки уменьшится разрежение воздуха в ресивере. Это повлияет на расход топлива – теперь вы сможете “пробежать” по дороге лишние 500 м, не израсходовав ни капли бензина. Еще одно преимущество от подобной доработки – это снижение вибрации мотора на холостом ходу.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

• Чип-тюнинг (102)
  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)
• Стайлинг (188)
  • Пневмоподвеска (7)
  • Внешний тюнинг (113)
  • Тюнинг салона (20)
• Тюнинг автомобилей (428)
  • Тюнинг русских авто (103)
  • Бензин (6)
  • Автоэлектроника (45)
  • Тюнинг иномарок (160)
  • Автомобильные шины (6)
  • Тюнинг двигателя (6)
  • Автозвук (14)
  • Автохимия (23)
  • Тюнинг фар (18)
  • Моторные масла (23)
  • Тюнинг ходовой части (6)
  • Аэродинамический обвес (3)
  • Ксенон (7)
• Тюнинг мотоциклов (8)
• Мастер-классы (5)

• Обучение дроссельной заслонки – суть и тонкости операции
• Датчик положения дроссельной заслонки – лучший друг ответственного водителя
• Чистка дроссельной заслонки – мода или необходимость?
• Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

В нашей галерее собрано множество тематических фото

Все права защищены. 2015-2017 tuningkod.ru.

Все материалы сайта tuningkod.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта на Вашем сайте возможна только при указании полной активной ссылки на источник.

• Чип-тюнинг
  • Дроссельная заслонка
  • Турбонаддув
  • Экономия топлива
  • Инжектор
  • Программы для прошивки
  • Чип-тюнинг иномарок
  • Чип-тюнинг отечественных авто
  • Блок управления двигателем
  • Интеркулер
• Стайлинг
  • Пневмоподвеска
  • Внешний тюнинг
  • Тюнинг салона
• Тюнинг автомобилей
  • Тюнинг русских авто
  • Бензин
  • Автоэлектроника
  • Тюнинг иномарок
  • Автомобильные шины
  • Тюнинг двигателя
  • Автозвук
  • Автохимия
  • Тюнинг фар
  • Моторные масла
  • Тюнинг ходовой части
  • Аэродинамический обвес
  • Ксенон
• Тюнинг мотоциклов
• Мастер-классы
• Фотогалерея
• Видеогалерея

Чистка дроссельной заслонки ваз 2114

Существует два способа очистки: — Без снятия узла; — И соответственно с его демонтажем.

Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали. В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда. Итак, начнем:

 Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.

Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.

Теперь снимаем тросик газа с селектора привода дроссельной заслонки.

Отключаем питание датчиков.

Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.

Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения

Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи

Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
Ожидаем, небольшое количество времени.
Устанавливаем новую прокладку на место соединения дроссельного узла.
Присоединяем и закрепляем узел на место.
Присоединяем датчик РХХ.
Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
Одеваем патрубок корпуса дроссельной заслонки.
Закрепляем тросик на приводе.
Затягиваем хомуты всех присоединенных элементов.
Подключаем фишки датчиков.
Закрываем крышку расширительного бачка с охлаждающей жидкостью.
Заводим автомобиль и тестируем его работу.

Способ без снятия в некоторой степени похож на описанный нами ранее. Разница заключается лишь в том, что мы будем снимать только патрубок воздуховода и ничего больше. Шаги работ следующие: — Снимаем патрубок; — Повторяем пункт под номером 10 предыдущего способа. — Соединяем и закрепляем все в обратной последовательности, не забывая при этом заменить старую прокладку новой.

Имейте в виду, что такой способ более всего подойдет для профилактической, легкой, поверхностной очистки. При появлении сбоев и некорректной работы двигателя, используйте только способ со снятием. Теперь мы знаем, как почистить дроссельную заслонку на ваз 2114 используя два различных способа, быстро и без особых сложностей.

Полезный совет

Обратите внимание, если вы не имеете в наличии средство для очисти карбюратора, то возможно использовать иные чистящие средства, например всем известный ВД-40

Дроссельная заслонка – как узнать эту деталь?

Дроссельная заслонка – это один из механизмов инжектора автомобиля, который выполняет подачу воздуха в цилиндры двигателя. Происходит это действие за счет открытия клапана, на который поступает воздух из воздушного фильтра. Угол открытия клапана регулируется педалью газа. Чем больше интенсивность нажатия на педаль газа, тем больше открывается дроссельная заслонка и тем больше оборотов показывает тахометр на панели приборов.

Вместе с воздухом в цилиндры двигателя также попадает бензин, после этого происходит сжатие и возгорание топливной смеси. Если на заслонке скапливается много грязи, это служит нарушением нормальной работы двигателя автомобиля ВАЗ 2114, потому что воздуха, который попадает в цилиндры вместе с топливом, не хватает для полноценного возгорания.

Определить, когда необходимо провести чистку заслонки автомобиля ВАЗ 2114, достаточно просто. Самым распространенным признаком является нестабильная работа двигателя при запуске, в некоторых случаях он может вообще заводиться через раз. После работы на холостом ходу двигатель может глохнуть. Также плавают обороты на холостом ходу, из трубы могут быть характерные звуковые выхлопы. Во время движения, особенно на малой скорости, автомобиль может дергаться, на больших же скоростях этого действия вы не заметите, однако двигатель автомобиля будет работать как бы в нагрузку.

В работе этой детали также участвуют датчики – основным из них является датчик расходомера воздуха. Часто именно его выход из строя оказывается проблемой в работе двигателя автомобиля. Дроссельная заслонка в автомобиле ВАЗ 2114 расположена под капотом и находится между воздушным фильтром и впускным коллектором, с пассажирской стороны автомобиля. В некоторых модификациях автомобиля ВАЗ 2114 воздушный фильтр расположен по центру, что значительно облегчает работу при снятии механизма.

Дроссельная заслонка: что это и где расположена в ВАЗ 2114?

В бензиновом двигателе ДЗ (здесь и далее — дроссельная заслонка) является неотъемлемой частью топливной системы и представляет собой воздушный клапан. Основная ее задача – дозировать подачу воздуха, поступающего в цилиндры, для получения горючей смеси.

Дроссельная заслонка 2114 связана с тросиком газа и располагается до впускного коллектора сразу после воздушного фильтра. Всякий раз, при увеличении водителем давления на педаль акселератора, заслонка открывается, а при уменьшении – закрывается. В момент открытия во впускной системе исчезает избыточное давление, а при закрытии – вновь формируется отрицательное давление.

Снимаем заслонку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, нужны следующие инструменты:

• Отвертка обычная и крестовая
• Тара
• Пара болтов М13

Снимают ее в случае промывки, замены на новую, замены прокладки узла дросселя, заменяя датчика РХХ. Многие советуют перед работой слить антифриз, хотя, в процессе теряется не так уж и много жидкости (для чего и нужна тара), ее проще потом залить обратно.

Важный момент: остудите движку перед действиями с заслонкой! А теперь процесс, как снять дроссельную заслонку:

1. Открыли капот, убрали защиту (особенно касается четырнадцатых объемом на 1,6 л)
2. Открываем колпачок расширительного бочка и снижаем давление в охладительной системе на нет
3. Узрите патрубок дроссельной заслонки на ВАЗ 2114 – его надо снять. Он идет от воздушного фильтра, такая толстая, черная труба из пластика.
4. Затем, перебираемся на тросик педали газа и отсоединяем его
5. Убираем систему контактов с датчиков дроссельного узла – РХХ и ДПДЗ
6. Крестовухой выкручиваем патрубки дросселя, это два шланчика по его краям. Один немного толще второго, он содержит антифриз, под него надо поставить тару, чтобы она не пролилась мимо. Потом берем те самые болты М13 и затыкаем открученные патрубки, чтобы не текли.
7. Между этими двумя шланчиками есть третий – он идет от адсорбера – его тоже нужно отсоединить.
8. Теперь дроссельный узел, его крепеж выкручиваем накидным ключом на 13, крепится он к коллектору впуска.
9. Вот и все, вытаскиваем его.

Еще один способ сделать так, чтобы антифриз никуда не делся: начинаем с срединного шланчика, идущего от адсорбера, потом слабим крепление патрубков с антифризом. Не вынимая их, отвинчиваем крепеж узла дроссельной заслонки и вытаскиваем его вместе с патрубками антифриза. И только после этого затыкаем каждый приготовленными заранее болтами.

Вот теперь можно почистить дроссель, заменить его на новый, посмотреть состояние прокладки (для движки объемом на 1,5) или кольца уплотнителя (для движки объемом на 1,6). Вспоминаем про тару с антифризом и доливаем остатки обратно в патрубок.

Главное, когда будете убирать отработавшие свое зап части, делайте это аккуратно. Есть риск повредить поверхность узла (алюминий – материал мягкий, требует нежного обращения).

Перед установкой необходимо почистить все поверхности, которые соприкасаются с прокладкой и коллектором. Помыть узел достаточно просто: нужен прохладный раствор WD-шки. Только не надо промывать ДПДЗ! А так же клапан по управлению воздушным потоком на холостом ходу. Иначе запорете устройства.

Пошаговая инструкция

Перед началом работ приобретите специальное чистящее средство для карбюраторов, а также подготовьте набор отверток и ключ на 13. Если вы хотите добраться до потаенных мест заслонки, то возьмите еще и ватные палочки. При разборке часто оказывается, что уплотнительное кольцо ресивера и прокладка дроссельной заслонки непригодны для использования, лучше всего их заменить одновременно с очисткой, чтобы позже вам снова не пришлось тратить время на разборку узла. Приобретать нужно детали, исходя из объема двигателя и количества клапанов. Прокладки на 1,6 идут немного другие, чем на мотор с другими параметрами.

1. Поднимите капот и удалите пластиковый кожух с двигателя. Если у вас не механическая, а электронная заслонка, которую ставили на автомобили более поздних годов выпуска, то снимите с аккумулятора клеммы и отсоедините фишку электронного управления заслонкой.
2. Отсоедините резиновый шланг вентиляции. Этот шланг удерживается на месте хомутом, поэтому вам нужна будет отвертка. Если в этой части узла вы видите грязь, протрите соединения и составляющие тряпкой.
3. Для понижения давления в системе охлаждения, уберите от дроссельного узла трубки, подающие жидкость. Для этого вам нужно будет ослабить хомуты. Чтобы в систему охлаждения не попала грязь, на трубки надеваются заглушки. Там можно поступить со всеми шлангами.
4. В последнюю очередь удалите шланг вентиляции топливного бака.
5. После этого достаточно открутить два болта и отсоединить трос педали акселератора, чтобы добраться до заслонки.

Осмотрите деталь и определитесь, как вы будете действовать дальше:

• проведете поверхностную чистку, не снимая узел целиком;
• полностью удалите все загрязнения, смените прокладку и уплотнительное кольцо.

При первом варианте, вам необходимо удалить слой грязи при помощи тряпки или ватного диска с поверхности заслонки. В этом случае не используйте специфические чистящие средства – протрите дроссель бензином или обычным растворителем. Во время чистки вручную регулируйте заслонку, чтобы убрать грязь не только с внешней стороны, но и внутри.

Для полной чистки снимите дроссельный узел. Для этого достаточно удалить два болта ключом на 13. В этом случае проводится полная чистка специальными средствами и замена расходных материалов. После того как вы закончите работу, обязательно продуйте узел струей сжатого воздуха. Благодаря этому вы избавитесь от лишней влаги в узле. При полной чистке ваши манипуляции происходят в не в ограниченном пространстве, что позволяет привести в порядок весь узел. Именно так лучше поступать, если вы делаете плановое обслуживание дросселя

Обязательно в ходе полной чистки уделите внимание датчику холостого хода – грязь с него лучше всего удалять при помощи WD40 и ватных палочек

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Если вам необходимо прочистить дроссельную заслонку, платить за это большие деньги не придется. Сегодня такая услуга стоит около 500 рублей.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега

Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

https://youtube.com/watch?v=Xh9LUV37tiE

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

 Загрузка …

Как правильно чистить и промывать дроссельную заслонку?

Перед тем, как почистить дроссельную заслонку на ваз 2114, нужно приобрести подходящее для этого средство. Чаще всего используют WD40, однако подойдут и MEDIC, FluxOff, CTEPUP и пр. (подойдет любая жидкость для промывки карбюраторов).

Чистка узла может быть, как поверхностной (без снятия узла), так и полной.

Каждый из способов имеет свои особенности, а именно:

Поверхностный способ – для его выполнения понадобится средство для очистки, ветошь и мягкая кисть. Все доступные элементы ДУ покрываются средством и в таком виде оставляются на 10-15 минут. После этого при помощи кисточки удаляются все загрязнения и мягкой ветошью тщательно протираются все детали. Дальнейшая эксплуатация авто возможна после полного высыхания ДЗ.

Следует отметить, что эффективность данного метода невысока, поскольку полного доступа ко всем элементам без снятия узла получить невозможно.

Полная чистка – предполагает снятие узла, проведение чистки, а также замены прокладки ДЗ и уплотнительного кольца.

После снятия заслонки ее поверхность несколько раз (в зависимости от степени загрязненности детали от З-х до 5-ти) забрызгивают чистящим средством. Весь процесс займет около 30-40 минут. Особо тщательно следует наносить средство на все калиброванные каналы, поскольку именно в них больше всего собирается нагар. Все загрязнения удаляются мягкой щеткой, а затем ветошью детали вытираются насухо.

После проведения полной чистки узел собирается в порядке, обратном тому, который приведен выше (для снятия ДУ).

Когда необходимо чистить дроссельную заслонку

Не трудно определить состояние дросселя на ВАЗ 2114

Нужно обратить внимание лишь на следующие признаки:

1. При отпускании педали газа мотор явно не как раньше переходит с оборотов высоких на малые, то есть двигатель окончательно глохнет или пытается восстановить обороты.
2. Становится трудно запустить двигатель в прохладную погоду. Часто, запуская двигатель, водители чувствуют не выхлопные газы, а бензина, да ещё и мотор требуется долго стартером прокручивать.
3. Дергается мотор при малых оборотах коленчатого вала.

Причина засорения дросселя в попадании через воздушный фильтр смеси масла или пыли с воздухом. Этой смесью покрывается внутренняя поверхность заслонки главным образом в её подвижной месте. От забившегося штока регулировки холостого хода, тепловой зазор сокращается, а соответственно и пропускаемость канала снижается

Важно помнить, что начинается чистка дроссельной заслонки только после полного остывания двигателя

Чистка дроссельной заслонки ВАЗ 2114

Когда нужно выполнять чистку дроссельной заслонки?

В качестве профилактической меры рекомендуется периодически проводить чистку ДЗ (каждые 65-70 тыс. км пробега авто). Однако некоторые признаки могут подсказать водителю, что заслонка загрязнена и требует чистки уже сейчас.

Среди таких признаков можно выделить:

• проблемы с запуском мотора (в особенности на холоде). При этом из выхлопной трубы авто может идти запах бензина;
• ощутимое снижение мощности двигателя;
• увеличение расхода топлива;
• нестабильность холостых оборотов;
• рывки при движении авто на небольшой скорости и пр.

Основными причинами, которые ведут к загрязнению дроссельной заслонки, считаются:

1. Недостаточная фильтрация входящего воздуха воздушным фильтром – мельчайшие частицы грязи и пыли, проникающие через фильтр, оседают на элементах ДЗ, влияя на их подвижность. При этом проходное сечение камеры для пропуска воздушной смеси уменьшается.
2. Замасливание.
3. Картерные газы.

Последние два фактора вызывают образование на элементах ДЗ маслянистого налета и, как следствие, формируют плохой отзыв на педаль акселератора (за счет ухудшения работы дроссельного узла). Вне зависимости от причин, которые привели к засорению ДЗ, восстановить нормальную работу двигателя авто несложно. Для этого понадобиться снять этот узел и прочистить его.

Что такое дроссельная заслонка и где она находится в ВАЗ 2114

Эта деталь является частью впускной системы и отвечает за подачу воздуха в цилиндр, где и проходит процесс сгорания топлива. Если дроссельная заслонка работает правильно, то в цилиндр попадает оптимальное количество воздуха. Это обеспечивает нормальную работу двигателя и достаточную мощность силового агрегата.

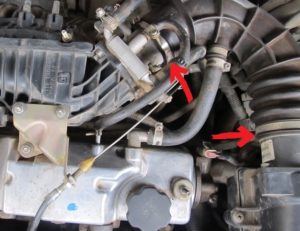

Место положения дроссельной заслонки

В модели ВАЗ 2114 дроссельный узел находится между воздушным фильтром и впускным коллектором. Сама заслонка располагается внутри узла и для её очистки нам понадобится сначала снять сам механизм и потом провести его разборку. Эту работу можно выполнить без привлечения механиков автосервиса, нужно только подготовить необходимый инструмент, материалы и выбрать свободное время.

Схема дроссельного узла с описанием

1. патрубок подвода охлаждающей жидкости;
2. трубка системы вентиляции;
3. патрубок отвода охлаждающей жидкости;
4. датчик положения заслонки;
5. РХХ;
6. патрубок системы улавливания паров;
7. дроссельная заслонка.

Важно: Автомеханики советуют проводить чистку и регулировку дроссельной заслонки один раз на 55-60 тысяч километров

Как проверить и заменить ДПДЗ?

Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?. т.к. в определённых ситуациях они имеют схожие признаки неисправности:

• неравномерный холостой ход;
• нестабильная работа двигателя (двигатель глохнет после сброса газа);
• отсутствует холостой ход;
• автомобиль двигается рывками при определённом нажатии на педаль газа;
• низкая динамика автомобиля (помимо неисправности самого датчика, низкая динамика двигателя может быть результатом многих причин:
• низкая компрессия в двигателе (Как правильно замерить компрессию двигателя? );
• износ кулачков Распредвала . или неправильно выставленные метки ремня ГРМ;
• негерметичны или прогорели клапана головки цилиндров ;
• неисправна система питания двигателя ;
• загрязнён воздушный фильтр;
• подклинивают тормозные цилиндры;
• пробуксовывает сцепление ;
• засорен топливный фильтр ;
• неисправна система выпуска отработавших газов ).

Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.

Как проверить ДПДЗ?

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

1. Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).
2. Отсоединяем колодку проводов от датчика.
3. Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму вольтметра крепим на «массу» (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов).
4. Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1. Отремонтировать датчик (Как отремонтировать ДПДЗ? ). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.
2. Заменить датчик на новый.

Как заменить ДПДЗ?

Для замены датчика положения дроссельной заслонки нам понадобятся:

1. Отворачиваем 2 винта крепления датчика к дроссельному узлу (см. на картинке).
2. Снимаем датчик с оси заслонки.

1. Устанавливаем новый датчик на ось заслонки так, чтобы её выводы были направлены в сторону перегородки моторного отсека.
2. Проворачиваем датчик относительно оси до совмещения отверстий под крепление.
3. Заворачиваем датчик.
4. Регулируем ДПДЗ.
5. Подсоединяем контакты датчика.
6. Сбрасываем клеммы аккумулятора на 5 минут.

Как отрегулировать ДПДЗ?

Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.

Что касается ручной регулировки положения заслонки, то датчик не регулируется.

Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.

Если даже после проделывания данной операции, заслонка открыта на 1%, то датчик забракован, но это можно легко исправить. Читайте статью Как отремонтировать ДПДЗ?
