Симптомы неисправности дмрв ваз 2114: как проверить датчик

Датчик массового расхода воздуха (ДМРВ)

Автомобильный транспорт постоянно совершенствуется. Все вносимые в конструкцию авто доработки направлены на улучшение всевозможных показателей – увеличение мощности, снижение потребления топлива, улучшение аэродинамических показателей и уровня общей комфортабельности.

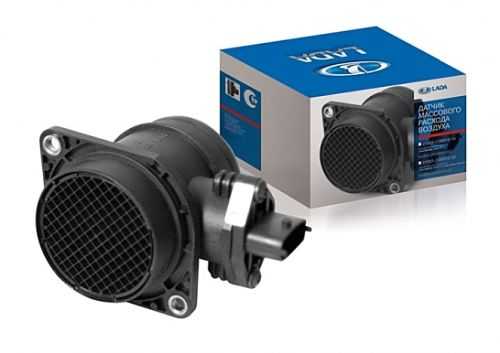

Так выглядит новый датчик массового расхода воздуха

Одним их основных улучшений, касающихся снижения расхода топлива, стал переход от использования карбюраторной системы питания в пользу инжекторной системы.

Применение системы, в которой подача топлива строго дозируется для работы силовой установки в разных режимах, позволяет сократить потребление при обеспечении максимально возможной выдачи мощности силового агрегата.

Но в карбюраторной система технологически проще, поскольку работа основного элемента данной системы – карбюратора, выполняется механическим путем, что обеспечивает высокую надежность. Также в данной системе питания топливовоздушная смесь формируется в карбюраторе и поступает в цилиндры за счет разрежения, создаваемого поршнями.

Инжекторная система сложнее в техническом плане. Рабочая смесь формируется уже в цилиндрах, и подача компонентов смеси в них производиться по отдельности. Воздух – один из элементов смеси, подается за счет разрежения, а вот топливо – поступает в цилиндры принудительно форсунками.

За нужное количество топлива, требуемого для подачи в цилиндры, отвечает электронный блок управления. Но чтобы правильно совершить дозировку, блок управления должен знать такие параметры, как положение коленчатого вала и скорость его вращения, количество воздуха, поступившего цилиндры, количество воздуха, оставшегося в отработанных газах, положение дроссельной заслонки. Эти параметры для расчета количества подаваемого топлива отвечают датчики, установленные в тех или иных элементах силовой установки.

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

• установка дополнительного сопротивления;
• перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
• корректировка прошивки блока управления двигателем;
• промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

• пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
• использовать бытовые чистящие средства;
• применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
4. Высушить сенсор.
5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
6. Собрать датчик и установить на место.

Датчик массового расхода воздуха ВАЗ 2114

Датчик массового расхода воздуха необходим для эффективной работы двигателя в разных режимах. Функция этого устройства заключается в создании рабочей смеси из воздуха и паров бензина. Задача ДМРВ ВАЗ 2114 заключается в измерении двух взаимосвязанных показателей:

1. Количества потребляемого воздуха;
2. Времени реакции.

Точность измерения потребления воздуха двигателем позволяет контроллеру определять, в какой пропорции необходимо смешать воздух с топливом. Если датчик выдает неправильные значения, образующаяся топливовоздушная смесь не соответствует текущему режиму работы двигателя. Это приводит к снижению мощности, увеличению расхода топлива, ухудшению динамики и «отклика» автомобиля. Реакция контроллеров разных производителей на эти параметры может отличаться.

Например, Январь-5.1 в случае незначительного завышения или занижения значений определяет погрешность ДМРВ на основе показаний датчика кислорода, таким образом регулируя длительность впрыска топлива. Увеличение времени реакции датчика приведет к тому, что контроллер не будет успевать, и в момент разгона вы заметите «провалы» двигателя. Эта же погрешность работы датчика при использовании более чувствительного контроллера Bosch приведет к плавающим оборотам на холостом ходу, хотя заметных провалов при разгоне не будет.

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

• Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
• Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
• Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

1. желтый – входящий сигнал;
2. серый с белым – питание на выходе;
3. зеленый – заземление;
4. розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются  вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

1. превышен допустимый уровень масла в картере
2. засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Признаки неисправности ДМВР

Устройство датчика массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямые или косвенные. Рассмотрим, все возможные варианты:

1. Загорание на приборной панели Check Engine. В большинстве случаев, индикатор ЧЕК загорается по причине выхода из строя одного из датчиков, поэтому необходимо подключиться к ЭБУ, чтобы точно определить неисправность.
2. Падение мощности является только косвенным признаком, поскольку этой неисправности может быть и другая причина.
3. Увеличенный расход топлива. Конечно, все можно списать на бензонасос, но ДМВР необходимо также проверить. О нормативных показателях расхода топлива здесь.
4. Снижение динамики разгона. Неверное количество воздушной смеси, которое попадает в камеры сгорания, дает плохую зажигательную смесь, что в свою очередь, не дает автомобилю нормально разгоняться и приводит к рывкам при резком нажатии на педаль газа.
5. Плохой пуск или его невозможность. Богатая или бедная топливная смесь не может нормально детонировать, что повлечет за собой именно такие проблемы. А также возможно не прогорание топлива и хлопки в глушителе.
6. Плавающие обороты на холостом ходу. Разное количество попадающего воздуха в топливную смесь даст эффект, когда обороты будут, то понижаться, то повышаться.

Для точного определения неисправности датчика ДМВР необходимо провести ему диагностику.

Как проверить датчик ДМРВ?

Датчик массового расхода воздуха проверяется при помощи мультиметра

Датчик массового расхода воздуха проверяется достаточно легко. Для диагностики понадобится мультиметр.

1. Отключаем фишки от питания датчика и вставляем щупы измерительного прибора.

   Подключаем щупы измерительного прибора: красным к жёлтому, а чёрным к зеленому (на массу датчика).

2. Теперь датчик перешел в аварийный режим, и воздух дозируется по последним показателям. Если при пуске двигателя питание не замыкается, то проблема в ДМВР.

Показания напряжения исправного и неисправного датчика

• 1.01-1.02 — показания нового датчика, всё в норме.
• 1.02-1.03 — есть износ, но параметры в пределах нормы.
• 1.03-1.04 — параметры рабочие, но уже есть износ.
• 1.04-1.05 — критические параметры, готовьтесь к замене, если есть деньги, то меняем. Возможно уменьшится расход топлива.
• 1.05 и выше — не рабочий датчик ДМРВ.

Замер при помощи скрепок — может быть погрешность у прибора. По показаниям видно что датчик «приказал долго жить»

Второй способ проверить работоспособность датчика массового расхода воздуха – это отключить от него питание и проехать несколько километров. Если работа двигателя улучшилась, то проблема именно в ДМРВ.

Промывка датчика

Промывка датчика массового расхода топлива теме скользкая. Одним это помогало, другие, наоборот, оставались возле «разбитого корыта» — расходометр полностью выходил из строя.

Сам процесс не сложный, разбирай (если позволяет конструкция) и чисть нити или пленку. Если нет возможности разобрать — используйте сжатый воздух.

Для промывки ДМРВ используются специальные средства на спиртовой основе.

Очистители карбюратора, растворители, бензин используются на свой страх и риск. У одних проблема решалась, у других смывалось платиновое напыление.

Распиливайте средство не в упор, а с расстояния 5 – 10 см.

Зачем нужен датчик массового расхода воздуха?

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки.  Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

• На основе трубки Пито;
• С термоанемометрическими измерителями;
• С пленочными измерителями.

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.

Причины неисправной работы

Свойственная большинству отечественных автомобилей причина, по которой ломается датчик расхода воздуха ВАЗ 2114, скрыта в вентиляционной системе картера. Она имеет два контура, обеспечивающих работу при открытом или закрытом положении дроссельной заслонки. Если дроссель зарыт, картерные газы отводятся по магистрали (d=1,5 мм) в имеющееся за ним пространство. Определенный процент этих газов скапливается в магистрали холостого хода, где контактирует с покрытым пленкой резистором ДМРВ. Он также чувствителен и к колебаниям газовой смеси в системе впуска. Смола оседает на поверхности резистора, и датчик начинает «врать». Из-за этого регулятор холостого хода заедает, и он начинает подклинивать при пуске двигателя.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(413 голос., средний: 4,58 из 5)

Загрузка…

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Не буду вас томить, сразу ближе к делу

Забегая вперед, уважаемые автолюбители, хочу немного предостеречь. Если вы обращались в сервис, и вам там сходу без всяких измерений и проверок диагностировали поломку датчика массового расхода воздуха, то 90% это развод. Проверка датчика хоть и проста, но без некоторого оборудования не обойтись.

Кто ранее имел дело с проблемой в датчике, наверняка сразу вспомнят о симптомах поломки. Но так как эта статья не только для «бывалых», а для всех автолюбителей, то само собой я перечислю их. Понятно, что неисправность датчика ДМРВ сказывается негативно на работе двигателя в целом, в частности на 1.6. Загорается Check. машина начинает «тупить». И ведь не сразу в голову приходят мысли о проверке этого датчика. В след за этим увеличивается расход топлива, также машина плоховато заводится на горячую.
