Почему отказывает генератор ваз 2107 и его поэтапная проверка

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Самостоятельный ремонт генератора ВАЗ 2107

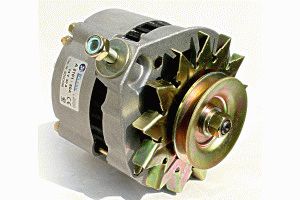

Генератор каждого автомобиля предназначен для питания всех потребителей электрическим током и для зарядки батареи АКБ. Генератор ВАЗ 2107 – это устройство переменного тока со своеобразным электромагнитным возбуждением. Она установлен справа от двигателя и приводится в движение за счет клинового ремня от коленвала. Ключевыми элементами этого узла являются ротор, статор и крышки, отлитые из алюминиевого сплава.

В истории автомобиля ВАЗ 2107 известны случаи, когда модели комплектовали генераторами 9412.3701, имеющими некоторые конструктивные отличия.

Перед демонтажем генератора «семерки» нужно осознавать, что эта работа считается сложной. В некоторых случаях демонтаж доставляет некоторые проблемы, поэтому сначала нужно подумать о том, как и какими инструментами вы будете все делать.

Крепления и болтовые соединения обычно намертво прикипают к креплениям, поэтому провести демонтажные работы без средства WD-40 обычно не представляется возможным. Для снятия генератора нужно работать из-под арки правого колеса, что не очень удобно, поэтому лучше выполнять демонтаж, загнав авто на подъемник или смотровую яму.

Как самостоятельно заменить диодный мост на ВАЗ 2107

Диодный мост или выпрямитель – одна из деталей ВАЗ 2107, замена которой требует практически полной разборки генератора. Как правило, выход из строя генератора, точнее одного из его элементов, в первую очередь определяется пропаданием зарядки аккумуляторной батареи. Прежде чем приступить к ремонту, нужно снять генератор с двигателя ВАЗ 2107. Для этого понадобится два ключа – на 17 и на 19. Ключом на 17 откручиваете гайку крепления на регулировочной пластине. Тем самым вы ослабите натяжение приводного ремня, который можно свободно снять.

После этого при помощи ключа на 19 необходимо открутить гайку крепления генератора к корпусу двигателя ВАЗ 2107. Вынув болт из отверстий, снимаем генератор с двигателя и приступаем к его ремонту.

Здесь вам дополнительно понадобятся:

• Молоток;
• Головки на 8 и 10;
• Удлинитель для головок

Для начала разбираем корпус. Для этого откручиваем гайки, находящиеся на его задней крышке.

Чтобы разъединить обе его половины, необходимо в вертикальном положении легонько простучать молотком по одной из половинок, в месте их соединения.

В результате мы получаем две части– одну с ротором, другую со статором. Диодный мост, который нам нужно поменять, находится во второй половине, поэтому ей и займемся.

Внимательный осмотр части и диодного моста внутри позволит определить, что катушки держатся на трех гайках, которыми зажаты клеммы проводов. Здесь пригодится удлинитель, так как без него открутить гайки в глубине корпуса, фиксирующие диодный мост, практически невозможно.

После освобождения проводов катушки, статор легко вынимается из металлического корпуса и мы получаем свободный доступ к выпрямителю. Путем надавливания на болты (3 шт.) окончательно освобождаем диодный мост и вынимаем его из корпуса.

Далее выполняется его замена на новый, и можно приступать к сборке. Производится она в обратной последовательности и обычно трудностей не вызывает.

Однако прежде чем приступить к сборке, рекомендуется проверить остальные детали генератора ВАЗ 2107 на предмет их работоспособности. В первую очередь это касается подшипником. Проверьте их на предмет наличия смазки и отсутствия люфта, и в случае появления малейших подозрений рекомендуется их немедленная замена. Эта несложная процедура поможет вам в дальнейшем избежать повторной разборки и сборки.

После замены диодного моста и сборки генератора, устанавливаем его на штатное место. Не стоит полностью затягивать гайку крепления к кузову. Прежде оденьте ремень на шкив и натяните его в соответствии с рекомендациями завода изготовителя ВАЗ 2107. Обычно для этого используют монтировку или большую отвертку. Фиксируем генератор в нужном положении, затянув гайку на регулировочной пластине, и проверяем степень натяжения ремня. Прогиб ремня, при нажатии на него в промежутке между шкивами, должен составлять 10-17 мм.

Не следует пренебрегать этой процедурой, так как при ослабленном ремне может пропасть зарядка, а слишком перетянутый может стать причиной преждевременного выхода со строя подшипников.

Общие полезные сведения

Генератор ВАЗ 2107 преобразовывает механическую энергию вращения коленчатого вала мотора в электрическую. Он предназначен и для питания всей бортовой сети, а также необходим для подзарядки батареи аккумулятора. Чтобы преобразовывать переменный ток в постоянный, агрегат оснащен выпрямительным блоком, который состоит из шести диодов. Специальное реле-регулятор служит для поддержания на заданном уровне напряжения. Располагается данное устройство вне генератора.

При включении зажигания, напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а с него передается на обмотку возбуждения. Питают ее три диода. Они находятся в выпрямительном блоке. Если во время запуска контрольная лампа и дальше продолжает гореть, значит присутствует недостаточная зарядка аккумулятора. Нужно проверить, какое состояние напряжения бортовой сети. Если оно ниже нормы, значит:

• возникло короткое замыкание в сети;
• появились неисправности в аккумуляторе;
• возникли неисправности автомобильного реле-регулятора;
• неисправности генератора ВАЗ 2107.

В этой ситуации следует проверить натяжку ремня, а также состояние его подшипника, посмотреть, исправный ли реле-регулятор. Не лишним будет еще раз просмотреть срок годности и действительное состояние аккумулятора. Если все нормально, а напряжения недостаточно, нужно обратится к специалисту-автоэлектрику. Генератор представленной модели авто не нуждается в особенном уходе. Нужно только следить за тем, чтобы на него не попадала вода и грязь

Также следует проверять состояние ремня (нужно, чтобы он был натянут, примерно, как на видео), а также важно, чтобы подшипник постоянно был смазан и не создавал шум при работе

Процесс замены диодного моста на ВАЗ 2107

Перед тем как приступить к работе, подберём необходимые инструменты. Вот что нам потребуется:

• ключ рожковый на 17;
• ключ рожковый на 19;
• торцовая головка на 8;
• торцовая головка на 10 с длинным воротком;
• плоская отвёртка;
• новый диодный мост для ВАЗ 2107 (стоимость около 400 рублей);
• молоток.

Последовательность действий

Приступая к работе, следует понимать следующее: прежде чем снимать диодный мост, сначала придётся снять генератор и разобрать его практически полностью. Без этого до диодного моста добраться не удастся.

1. Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.

2. На задней крышке генератора есть четыре гайки. Они откручиваются торцовой головкой на 10 (причём лучше, если эта головка будет снабжена воротком-трещоткой).

3. После откручивания гаек половинки генератора нужно разъединить. Для этого следует слегка постучать молотком по выступающему ободку на середине корпуса.

4. Генератор разделяется на две половинки: в одной находится ротор, во второй — статор. Диодный мост, который мы собираемся заменить, находится прямо под катушкой статора. Поэтому статор тоже придётся снимать.

5. Катушка статора держится на трёх гайках на 10. Для их откручивания потребуется торцовая головка с очень длинным воротком, без неё до гаек не дотянуться.

6. После выкручивания гаек статор извлекается из корпуса генератора. Открывается доступ к диодному мосту. Чтобы вынуть его следует слегка надавить пальцем на три выступающих болта.

7. Болты легко сдвигаются вниз, диодный мост полностью освобождается от крепежа, вынимается из корпуса генератора и заменяется новым.

Видео: меняем диодный мост на ВАЗ 2107

Один знакомый механик, разбиравший диодный мост «семёрки» на моих глазах, несколько раз заострял внимание на следующем нюансе: если уж разобрал генератор — изволь проверить не только диодный мост, но и всё остальное. А особое внимание нужно уделить генераторным подшипникам

Их обязательно надо проверить на предмет смазки и люфта. Если обнаружился даже очень незначительный люфт — подшипники пора менять. Причём именно «подшипники», а не подшипник. Это второй важный нюанс: ни в коем случае нельзя оставлять в вазовском генераторе один старый подшипник и один новый, потому что прослужит такая конструкция очень и очень недолго. Решил менять генераторные подшипники — меняй все. Или не трогай их вовсе.

КАК ПРОЗВОНИТЬ ДИОДНЫЙ МОСТ НА ВАЗ 2107

Чтобы узнать, исправен ли диодный мост, автовладельцу не требуется обладать какими-то специальными навыками. Всё, что ему нужно — элементарные познания в электротехнике и пара приборов:

• бытовой мультиметр;
• лампочка накаливания на 12 вольт.

ПРОВЕРЯЕМ ДИОДНЫЙ МОСТ ОБЫЧНОЙ ЛАМПОЧКОЙ

Перед началом проверки следует убедиться, что аккумулятор заряжен. Желательно, чтобы уровень заряда аккумуляторной батареи был максимальным.

1. Основа диодного моста (т. е. тонкая пластина, в которую вкручены диоды) подключается к отрицательной клемме аккумулятора. Саму пластину необходимо крепко закрепить на корпусе генератора.

2. К лампочке подключаются два провода. Затем один из них следует присоединить к положительной клемме аккумулятора, а второй провод вначале подключается к выходу, предусмотренному для дополнительного диода, а потом этим же проводом следует дотронуться до болта положительного выхода диода и до точки подключения обмотки статора.

3. Если диодный мост исправен, то после сборки вышеуказанной схемы лампа накаливания гореть не будет. И при подключении провода к различным точкам моста лампочка тоже гореть не должна. Если же на каком-то этапе проверки лампочка загорелась, значит, диодный мост неисправен и нуждается в замене.

ПРОВЕРЯЕМ ДИОДНЫЙ МОСТ НА ОБРЫВ

Этот способ проверки похож на тот, что изложен выше, за исключением двух нюансов.

1. Отрицательный контакт лампочки подключается к плюсовой клемме аккумулятора.
2. Второй провод лампочки подключается к минусовой клемме аккумулятора. Затем проверяются те же точки, что указаны выше, однако тут контрольная лампочка должна гореть. Если лампочка не горит (либо горит, но очень тускло) — налицо обрыв моста.

ПРОВЕРЯЕМ ДИОДНЫЙ МОСТ БЫТОВЫМ МУЛЬТИМЕТРОМ

Прежде чем проверять диодный мост этим способом, его нужно будет полностью извлечь из генератора. Других вариантов нет. При этом способе проверки каждый диод придётся прозванивать по отдельности.

1. Мультиметр переключается на прозвон. В этом режиме при соприкосновении электродов мультиметр начинает пищать (а если конструкция мультиметра не предусматривает подачу звуковых сигналов, то в режиме прозвона на его дисплее должно высвечиваться сопротивление в 1 кОм).

2. Электроды мультиметра подключаются к двум контактам первого диода в мосту. Затем электроды меняются местами и подключаются к диоду снова. Диод исправен тогда, когда при первом подключении сопротивление на дисплее составляет 400–700 Ом, а при втором подключении оно стремится к бесконечности. Если и при первом, и при втором подключении электродов сопротивление на дисплее мультиметра стремится к бесконечности — диод сгорел.

Здесь же следует отметить, что при обнаружении сгоревших диодов сегодня никто не морочит себе голову их заменой. Мост со сгоревшим диодом просто выбрасывается. Почему? Всё просто: во-первых, сгоревший диод придётся очень аккуратно выпаивать. А для этого необходимо иметь навык работы с паяльником, который есть далеко не у всех. А во-вторых, устанавливать в мост надо диоды марки 2Д219Б, и только их. Да, на рынке существует масса других диодов с аналогичными электротехническими характеристиками. Беда с ними только одна: они горят, причём очень быстро. А найти в продаже вышеуказанный 2Д219Б с каждым годом становится всё сложнее. Не знаю, почему это происходит, но это факт, с которым мне довелось столкнуться лично.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

Сборка генератора ВАЗ 2107

Перед сборкой генератора необходимо очистить детали от загрязнений. Металлические части лучше промыть бензином, обмотки и другие сложные детали промыть воздухом из компрессора.

Новый подшипник напрессовывается на ротор с помощью оправки. В ее качестве можно использовать головку или трубку с диаметром, совпадающим с размером внутреннего кольца подшипника.

Перед установкой задней и передней крышки необходимо проконтролировать состояние посадочных мест подшипников. Недопустимо наличие на них повреждений или задиров.

При наличии трещин в крышке необходимо заменить их новыми. Также подлежат замене болты и гайки ненадлежащего качества.

Последовательность сборки генератора соответствует порядку действий при его разборке.

После установки и подключения генератора необходимо натянуть ремень с необходимым усилием. Если он будет перетянут, выйдут из строя подшипники, если ослаблен – генератор будет буксовать при нагрузке и не выдавать необходимый ток заряда.

Перебираем генератор ВАЗ 2107 37.3701

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись

Способ №1 — без демонтажа блока.

1. Снимите защитный кожух генератора.

2. Проверьте на работоспособность всю цепь диодов, для этого подключите лампочку (1..5, 12 В) одним концом к минусу на АКБ, вторым – к плюсу клеммы «30». Если лампа загорелась, в цепи есть короткое замыкание, следовательно, один или несколько диодов в ней неисправны, осталось только определиться какие (положительные или отрицательные)

Эта информация подскажет знающему автовладельцу, на что обратить свое внимание, чтобы установленный на место неисправного рабочий диодный мост генератора тоже не сгорел

3. Итак, первой проверим отрицательную группу, для этого соединим минус лампочки с корпусом генератора, а плюс – с одним из крепежных болтов диодного моста. Если лампочка загорится (постоянно или будет моргать), значит, имеет место короткое замыкание либо вентилей, либо витков обмотки статора.

4. Переходим к плюсовым диодам. Соединяем плюс аккумуляторной батареи через нашу лампочку с зажимом генератора «30», а минус подводим к одному из болтов крепления выпрямительного блока. Загоревшаяся лампочка – явный признак присутствия короткого замыкания.

5. Последний этап – диагностика дополнительных диодов. Оставляем минус аккумуляторной батареи на одном из болтов крепления моста диодов, а ее плюс через лампу подводим к выводу генератора «61». Излучающая свет лампа опять же свидетельствует о присутствии замыкания в данной группе диодов.

Как поднять бортовое напряжение

Куда же и каким образом ставится диод в цепь РН на генераторе, чтобы поднять напряжение в сети автомобиля и лучше заряжать аккумулятор ? Вот предлагаю простое решение, поднятие бортового напряжения, практически не куда не залезая в машине и ее схемы. Поискал в своих архивах и не нашел того материала, откуда я вычитал это решение. «Конструктивно регуляторы напряжения имеют верхнюю планку в 13.6В. Это обуславливается «старой» схемой подключения, с которой была скопирована новая и «благополучно усовершенствована». В ней необходимое напряжение бортовой сети, подаваемое на регулятор для сравнения, проходило через цепочку проводов. На них то оно и падало до нормы. По новой схеме мы имеем хронический недозаряд аккумулятора. Что с приходом зимы делает довольно-таки проблематичным запуск двигателя на морозе. А вот если поставить предпусковой подогреватель, запустить движок будет намного проще.

Также необходимо отметить, что аккумулятор начинает поглощать энергию (заряжаться) только при плюсовой температуре его самого. Поэтому зимой, если вы совершаете малые пробеги, и аккумулятор не успевает прогреваться под капотом хотя бы до нуля (плюс время заряда), он будет постоянно разряжаться. И скоро погибнет… Считается, что после пуска двигателя, чтобы аккумулятор восстановился, нужно проехать не менее 20 минут. Именно ехать, а не стоять в пробке! Как же поднять напряжение в сети?

Очень просто! Необходимо заставить регулятор «думать», что у нас в сети низкое напряжение. Таким образом генератор будет давать нам недостающие вольты. Сделать это нам поможет диод. В генераторе со встроенным регулятором напряжения нужно поставить диод в цепь, как показано на рисунке.

Генератор ВАЗ-2107: снятие, установка и ремонт

Чтобы АКБ заряжалась во время работы двигателя, в конструкции автомобилей предусмотрен генератор. Автолюбители часто встречаются с тем, что данный механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить всё, как есть, то батарея может сесть, и придётся вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя выполнить проверку и при необходимости замену элементов данного устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда во время езды может стать недостаточное натяжение ремня генератора. К счастью, данная проблема легко решается. Для этого необходимо всего лишь подтянуть ремень или при наличии видимых дефектов (трещины, износ поверхности) попросту поменять его на новый. Чтобы установить новый, нужно ослабить гайку крепления генератора и попытаться подвинуть его монтировкой или чем-то еще ближе к двигателю.

Если мы имеем дело с карбюраторным двигателем, то на этом манипуляции наши окончены — и можно снимать ремень. Если же речь идёт о том, как поменять генератор ВАЗ-2107 (инжектор), то нужно еще снять датчик положения коленвала.

После этого устанавливаем заранее подготовленный ремень. Одевается он без натяжения. А после того как ремень сел на все шкивы, производят его натяжение. Для этого необходимо ослабить гайку к монтажной планке и монтировкой двигать генератор, регулируя этим самым степень натяжения. По окончании работ затягиваем гайку и выполняем проверку.

Генератор ВАЗ-2107: ремонт

Прежде чем ремонтировать это устройство, следует разобраться, в чем же все-таки причина неисправности. Но сразу хотелось бы отметить, что мало кто знает, сколько стоит генератор на ВАЗ-2107, а его стоимость составляет ни много ни мало 2200-2500 рублей. Поэтому если он вышел из строя, не нужно сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать. Проще обратиться к специалистам, однако и своими руками сделать это вполне посильная задача.

Чтобы снять устройство, необходимо поставить авто на яму, снять защитный щиток двигателя, а дальше открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам потребуется омметр. Плюс омметра подсоединяем к выводу «30» генератора, а минус — непосредственно к корпусу генератора. Если на дисплее значение «0», то из строя вышли диоды или замкнула обмотка.

Чтобы выяснить, какой именно диод вышел из строя, проверяем омметром сначала положительные, затем отрицательные. После этого можно выполнить их замену. При отсутствии неисправностей сопротивление должно быть в диапазоне 4,3-4,8 Ом. Зачастую всему виной щёткодержатель, щётки которого в нейтральном положении не выступают на 5 мм.

Несколько советов автомобилистам

Если во время езды генератор ВАЗ-2107 как бы свистит, то натяжение ремня ниже положенного. Это чревато его проскальзыванием и недостаточным зарядом. Но чрезмерный натяг может стать причиной обрыва ремня, что тоже не есть хорошо.

Если во время проверки устройства вы обнаружили неисправность одного из диодов, то в этом случае необходимо выполнить замену выпрямительного блока. Неисправный статор или ротор также подлежит немедленной замене.

В случае если как положительные, так и отрицательные диоды исправны, но генератор не работает, рекомендуется выполнить проверку на замыкание обмотки. Для этого следует соединить омметр с корпусом и кольцом ротора. Если на циферблате прибора значение, близкое к нулю, то произошло замыкание.

Также во время выполнения работ желательно почистить генератор ВАЗ-2107 от пыли и грязи. Сделать это можно сжатым воздухом. Металлические детали необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

1. Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

2. Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.

3. Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.

4. Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.

5. После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);

6. Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
7. Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
8. После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
9. Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
10. Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.
