Как выбрать светодиодные лампы h4

Рейтинг лучших светодиодных ламп с цоколем H4

Рассматриваемые в обзоре светоэлементы в основном обладают такими светотехническими показателями:

• максимальная сила тока – 3А;
• максимальные показатели мощности – 10 Вт;
• максимальное значение светового потока – 1052 lum.

Очень часто взамен чипов известных производителей, (например, чип CREE) устанавливаются неизвестные аналоги. Определить, что это подделка можно даже невооруженным глазом —  она, как правило, отличается от оригинала размерами, более крупная, отчего кажется нестандартной.

H4 G7 Philips ZES

Двухцветные лампы H4 G7 Philips ZES — комплект 2 шт

Современные образцы, которые буквально за 2 года уже успели завоевать внимание многих автомобилистов. В таких моделях количество светоизлучающих чипов уменьшилось с 16 до 12, как в оригинальных PhilipsLed H4 x TremeUltinon, при этом эксплуатационные характеристики остались на прежнем уровне – все те же 25 В и 2000 lum на каждой светоэлементе

В таких моделях используются диоды разной цветовой температуры:

• белые 6500°К – ближний свет;
• желтые 3000°К – дальний свет.

Не секрет, что в непогоду (туманы, дожди, метель и т.п.) лучше перемещаться по дороге с включенными желтыми противотуманными огнями. За счет большой длины световой волны, такой свет лучше проникает в атмосферные осадки, практически не рассеивается и не ослепляет как самого водителя, так и других участников дорожного движения, перемещающихся навстречу.

Световые элементы этого типа, к примеру, PhilipsLed H4 x TremeUltinon или лампа H4 Osram, удовольствие не из дешевых. На Aliexpress их можно приобрести приблизительно за 80 долларов.

NightEye LED H4

NIGHTEYE 8000LM H4 9003 HB2 Car LED Headlight

Своеобразный клон рассматриваемых выше образцов. Несмотря на то, что принцип расположения диодов у них одинаков, чипы в таких моделях совсем другие – корейские WICOP2 Z8 Y19. По габаритам – это всего 1,8 мм, а вот по эксплуатационным параметрам они очень и очень мощные, и ничуть не уступают брендовым LUXEON Z-ES.

Среди всех образцов этой группы можно выделить такие как Osram NightBreaker, Philips UltinonLed. Правда, лампы Осрам H4 этой модификации немного лучше по эксплуатационным характеристикам.

Светотехнические параметры группы:

• мощность – 25Вт;
• цветовая температура – 6000-6500°К.

Стоимость ламп H4 Osram, Philips модельного ряда колеблется в рамках от 40 до 60 у.е. Все зависит от модели. Покупку можно осуществить как в отечественном торговом онлайн-магазине, так и на китайском сайте. В первом случае цена будет более высокой, но при этом риски купить подделку будут минимальными. В случае же с китайскими сайтами цены низкие, но есть большая вероятность наткнуться на низкокачественные товары.

Стоит выбирать продукцию извесных компаний, таких как Philips (и его бренд Narva), а также OSRAM или GE

Помимо общих критериев качества оригинальных приборов, есть еще один момент, на который следует обратить внимание – экономия возможна только при замене кристаллов в конструкции. Если это надежные кристаллы, то на протяжении всего срока эксплуатации они будет оставаться чистыми и прозрачными, помутнение возможно только через 5 лет постоянной работы

В подделках используют безымянные образцы, которые теряют прозрачность уже спустя 1 год.

Теперь вы знаете, как устроены и по какому принципу работают светодиоды с типом держателя Н4. Надеемся, эта информация будет вам полезной и поможет принять верное решение при выборе осветительных элементов для своего автомобиля.

ВИДЕО: Диодная лампа в галогенную фару что будет?

Какими бывают светодиодные лампы H4

Ключевым элементом, определяющим форму и размеры светодиодной лампы, является непосредственно сам источник света — светодиод. Светодиоды бывают квадратной, прямоугольной и цилиндрической формы, размерами от долей миллиметра до нескольких миллиметров.

Каждый светодиод обладает своей величиной светового потока. Достижение необходимого количества света, выдаваемого лампой, обеспечивается увеличением количества светодиодов в ней (до 20 шт). Именно от формы и размеров светодиодов, а так же от их количества зависит, каких размеров и габаритов будет сама лампочка.

Чтобы обеспечить правильное распределение светового потока иногда в светодиодных лампах H4 применяют специальные шторки, загораживающие один или несколько диодов (по аналогии с би-ксеноновыми лампами). Такие шторки заметно усложняют конструкцию лампы, а следовательно — и её стоимость.

Так же на габариты лампочки (и её стоимость), сильно влияет система охлаждения лампы. Для работы любого светодиода требуется «драйвер» — специальная микросхема, которая во время работы заметно нагревается. Чтобы драйвер не перегрелся и не вышел из строя — тепло необходимо отводить. Система охлаждения бывает пассивная и активная.

Для работы некоторых светодиодов требуется небольшая микросхема, которая не сильно нагревается, и для её нормальной работы достаточно пассивной системы охлаждения. Пассивная система охлаждения представляет из себя большое количество рёбер (либо неподвижных, либо мягких и закреплённых свободно, выглядящих как «пучок» у цоколя лампочки, называемых так же гибким радиатором).

Для других светодиодов, требующих мощного и сильно разогревающегося «драйвера», пассивной системы охлаждения недостаточно. Для нормальной работы лампы с такими диодами в её конструкцию встраивается специальный вентилятор (кулер) — примерно такой же как в компьютерах. Наличие кулера в лампе заметно усложняет её конструкцию, увеличивает габариты и стоимость.

ТОП лучших светодиодных ламп от дешевых к дорогим

Мы собрали небольшой рейтинг светодиодных ламп h4. Он составлен на основании отзывов и спроса потребителей:

1. Бюджетные C6 H4 LED Headlight с активной системой охлаждения, стоят около 20 долларов. Многие пользователи отмечают, что при такой цене они часто показывают себя с хорошей стороны, хорошо освещая дорогу. Потребляют мощность 12-36 Вт (в зависимости от режима работы) и выдают световой поток в 3800 лм. Заявленный срок службы – 20000 часов.

2. Лампы 4drive, комплект стоит около 40 долларов, в них также есть активное охлаждение. Заявленный световой поток – 8000 Лм (хотя это сомнительно). Мощность – 36 Вт. Может работать как в автомобилях с напряжением бортовой сети 12В, так и с 24В. К сожалению, производитель заявил срок службы не в часах, а в годах – не менее пяти лет, остаётся только вопрос, при какой эксплуатации.

1. Nighteye H4 LED, стоят около 45 долларов. Заявленный световой поток – 4000 люменов, 25 Вт. Конструкция и расположение светодиодов похожи на обычную галогенку, что обеспечивает неплохую работу и правильный световой пучок.

2.  Philips LED X-treme Ultinon 6200 K – это качественная светодиодная лампочка H4. Цена около 120 долларов. Заявленная мощность – 23 Вт, срок службы – 5000 часов. По заявлению производителя, не слепит водителей встречных автомобилей. Видео с её тестом вы видите ниже.

1. Дорогой вариант из Японии – IPF Led Head H4 6500K 341HLB. Стоит почти 300 долларов. Световой поток 2260 и 3400 Лм для ближнего и дальнего света после 10 минут работы (на уже прогретых светодиодах), а общая мощность – 24 Вт. Заявленный срок службы больше 50000 часов. Светодиоды стоят те же деньги, что и спирали, которые обеспечивают их правильную работу и отражение в фаре.

Предыдущая
Автомобильные лампыОбзор сверхъярких светодиодных ламп для авто 4Drive
Следующая
Автомобильные лампыКак заменить лампочку подсветки номерного знака Renault Logan

4DRIVE H4

Ещё одной моделью светодиодных ламп H4, пользующейся большим спросом благодаря невысокой стоимости и большой мощности, является модель 4drive H4.

Достаточно качественно собранная лампа, собранная на базе светодиодов Philips. В её конструкции применены большие светодиоды, обеспечивающие плотный световой поток дневного белого цвета. Мощность светового потока указывается на каждую лампу, то есть на «ближний» и «дальний» свет приходится по 3800 Люменов

Расположению светодиодов уделено повышенное внимание, благодаря чему фары не будут слепить встречные автомобили

Модель отличается большим алюминиевым радиатором и кулером – вентилятором, обеспечивающим хорошее охлаждение управляющей электроники.

Стоимость ламп одна из самых низких, к тому же с их заказом нет никаких трудностей, так как лампы продаются в России. Со скидкой лампы можно заказать здесь >>>   (цоколь указывается по телефону)

Особенности установки

Галогеновые лампы просто крепятся в фаре, прижимаясь фиксирующей скобой, а на их цоколь надевается клеммная колодка. Часто из-за особенностей конструкции светодиодных ламп у них может не быть цоколя на корпусе как такового.

Большая часть светодиодной продукции, представленной на современном рынке, имеет цоколь, вынесенный на проводе, к которому подключается провод от драйвера.

Из-за отличиях в конструкциях на некоторых автомобилях случаются неприятности при установке светодиодных ламп H4 в фары, например, фиксирующая скоба может не защелкиваться или защелкиваться плохо. К счастью, такое встречается крайне редко, и данная проблема решается с помощью пассатижей.

Топ-3 лучших светодиодных ламп H4

Все светодиодные лампы H4, которые можно найти в продаже, делятся на три категории – брендовые (и очень дорогие), чуть менее дорогие и выполненные на базе качественных брендовых светодиодов, а так же дешёвый ширпотреб.

На сегодняшний день одними из лучших предложений в продаже можно считать лампы под хорошо известной европейской маркой Philips, а так же американской маркой CREE. Правда, нужно оговориться, что стоимость этих ламп может удивить неподготовленного покупателя – начинается от 9 тыс. рублей.

В продаже так же можно найти немало альтернативных вариантов – продукции под никому не известными китайскими марками, но производящейся на базе светодиодов Philips или CREE. Так же стоит упомянуть корейских разработчиков светодиодов, их продукция в последнее время ничем не уступает европейской и американской. Такие лампы не только обладают приемлемой стоимостью, но даже могут похвастать высоким качеством (правда не все, а только часть).

Что касается дешёвого ширпотреба, то установка таких ламп в фары не только гарантирует недовольство встречных водителей, но и даже может стать причиной выхода фары из строя.

Среди автовладельцев наиболее популярными светодиодными лампами H4 являются:

Основные недостатки

В отличие от галогенки светодиодная лампа это электронный прибор, имеющий блок питания, стабилизатор, охлаждение. Чем сложнее конструкция, тем больше недостатков может иметь изделие.

Основные проблемы у 90% лед лампочек H4:

1. светят вниз или вверх;
2. ослепляют;
3. перегрев;
4. помехи на УКВ и FM радио.
5. косые отражатели.

1. Основная проблема китайских светодиодных автолампочек, имитированная спираль галогенки расположена неправильно, выше, ниже или глубже. Несоответствие по высоте приводит к тому, что фара светит гораздо ниже, чем с галогеновым источником. Если светит выше, то можно опустить вниз электрокорректором и настроить по ГОСТ, используя реглоскоп. Если ближний светит ниже, то электрокорректором угла наклона вверх поднять нельзя.  Этим недостатком страдают примерно 50% образцов. Если светотеневая граница находится  ниже требуемой, то сокращается дальность освещения, вместо 100 метров на галогене, вы получите 50м. То есть значительно ухудшите головной свет авто, такой автомобиль эксплуатировать нельзя.

2. Чтобы имитация нити попадала в фокус фары, она должна соответствовать галогеновой спирали по длине, ширине и толщине. Ещё требуется, чтобы положение имитации нити находилось в том же месте, как у галогенки. Чаще всего не соответствует толщина, которая состоит из толщины радиатора и алюминиевых пластин, на которых расположены светодиоды. В итоге толщина имитированной спирали вместо допустимых 1-2мм. получается 5мм, то есть значительно превышена. Такое несоответствие усиливает засветки и ослепление встречных автомобилей.

3. Перегреву чаще всего подвержены лед диоды малоизвестных брендов, из-за этого они могут сильно терять мощность. Например, на тестах холодная автолампа H7 (led headlight) имела мощность 19W, после прогрева в течение 30 минут потребление энергии снизилось до 11W. Снижение составило 42%, для Philips этот показатель бывает 20%.

У самых лучших автомобильных светодиодных ламп H4 ближнего дальнего используется медная подложка, вместо алюминиевой. Медь имеет теплопроводность в 2 раза выше алюминия, что позволяет эффективней отводить тепло от светодиодного кристалла.

4. Многие жалуются, что после установки дешёвых автолампочек в автомобиле перестаёт работать радио в магнитоле. Блок питания обычно сделан на высокочастотном ШИМ контроллере, которые имеют хорошую эффективность. У дешёвых моделей ШИМ контроллер даёт помехи на автомобильную магнитолу в УКВ и FM диапазон. У дорогих моделей в блоке питания установлен фильтр, который убирает помехи и радио работает без проблем.

5. На ослепление и засветки оказывают влияние отражатели на ближнем свете, которые на диодных бывают косые или поставленные неправильно. По исполнению они бывают штампованные, литые или являются частью корпуса. Штампованные всегда очень плохие, правильных не встречал. Литые почти всегда  расположены правильно, дефектов не бывает.

6 SVS X3 LED H3

Еще одна интересная модель китайской автолампы с оригинальными светодиодами Philips LUXEON Z ES, аналогичными тем, которые используются в серии Ultinon. За счет миниатюрных размеров (менее 2 мм) и высокой мощности (2 Вт на 1 чип) их можно структурировать по образу и подобию спирали накаливания, поэтому за правильный фокус и распределение светопотока можно не переживать. Чтобы ближний свет был направлен вниз, в конструкции лампы предусмотрена шторка-отражатель из полированного металла. Сборка выполнена качественно, платы крепятся болтами с шестигранными головками, таким образом лампе придали высокую устойчивость к вибрации и ударным нагрузкам.

Светодиодка прекрасно становится под крышку фары большинства авто, так как отсутствует наиболее громоздкая часть подобных устройств – вентилятор. Однако из-за пассивной системы охлаждения ограничивается мощность, поэтому можно предположить, что заявленные 50 Вт (по 25 Вт на каждую лампу) – показатель несколько преувеличенный. Это вообще свойственно китайской продукции, и впечатляющую величину светового потока 6000 Лм тоже можно разделить примерно в полтора раза. Впрочем, на фоне псевдо-ЛЕДов, которые вообще нельзя ставить в фары головного света, эта лампочка выглядит достаточно убедительно, а в отзывах мы нашли подтверждения ее достойных потребительских характеристик.

Преимущества и недостатки от замены

Светодиодные лампы H4 выпускаются с различной цветовой температурой, вы можете выбрать, как будут светить ваши фары: холодным, тёплым или нейтральным белым светом. Это безусловное преимущество.

Энергопотребление светодиодов вдвое ниже — это плюс, но он нивелируется установкой блоков обманки.

На практике большинство ламп на рынке не имеют качественного стабилизатора тока, в лучшем случае есть стабилизатор напряжения, а в худшем — простой резистор. Напряжение в бортовой сети автомобиля гуляет от 11.5 до 14.3-14.7 вольт, в результате изменяется и ток через светодиоды, из-за чего может резко сократиться срок их службы.

Светодиодные лампы почти всегда значительно дороже галогеновых ламп, поэтому оправданной будет лишь замена на очень дорогие и качественные светодиоды от известных фирм типа cree или «филипс». Относительно дешевые noname китайцы выходят из строя с завидной регулярностью, в результате чего затраты на такой свет выйдут гораздо большими.

Если светодиоды питаются от импульсного источника, то возможны помехи при прослушивании радио. Чтобы решить эту проблему можно установить фильтр электромагнитных помех (LC-цепи), в дорогих лампочках он предустановлен в блоке питания.

Из-за отличий в конструкции придется регулировать фары, но это не всегда возможно.

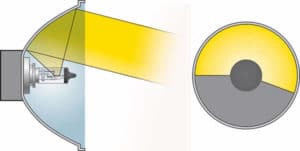

Отражение в фаре в режиме дальнего света

Отражение в фаре в режиме ближнего света

Неправильная светотеневая граница – такие фары будут слепить водителей

Нормальная светотеневая граница

Во многих светодиодных лампах конструктивно невозможна такая направленность излучений. Например, светодиоды располагаются не на тех же местах, где установлена спираль в галогенке.

Всё это приводит к тому, что становится очень сложно или невозможно настроить фары для получения нормальной светотеневой границы и светового пучка. Фары будут светить очень низко или слишком высоко, но только не на дорогу.

В результате ты будешь слепить водителей на встречке, как колхозник с дешёвым китайским биксеноном.

Подводя итоги, отметим плюсы светодиодных ламп H4:

• светят ярче штатного света;
• потребляют меньше.

Минусы:

• стоят дорого;
• далеко не все лампы пригодны для использования: они конструктивно сделаны не так, как нужно;
• если у тебя современный автомобиль, то после установки резистора-«обманки» потребление будет таким же, как и на галогене;
• много продукции низкого качества и подделок.

Лампы h4: обзор лучших 2019 – 2020

Рассмотрим, что отличает диодные лампы h4 от прочих. Автолюбители отмечают их низкое энергопотребление и долгий срок службы. Led не имеют нити накала, поэтому они ударопрочны. Выберем лучшие модели 2019 – 2020.

• Philips X-treme Vision;
• Sho Me g7 Ih;
• Osram night breaker;
• Led headlight;
• Bosch gigalight;
• Mtf aurum.

Philips X-treme Vision

Philips X-treme Vision отличает от стандартных длина луча. Она больше на 45 метров. Такой луч позволяет увидеть ямы заблаговременно. Автолюбители отмечают качество и износостойкость изделия. X-treme Vision – лидер в своем ценовом сегменте. Продаются Филипс h4 парно. Средняя стоимость – 1000 рублей.

• Длина луча.
• Износостойкость.
• Стекло позволяет работать фаре после повреждения.

Philips X-treme Vision

Sho Me g7 Ih

Sho Me g7 lh оснащены оригинальными чипами от Philips. Одни из самых ярких компактных светодиодов. Светопоток – 3500 Люменов. Цветовая температура – 5000К. Конструкция модели оснащена медными радиаторами. Sho Me g7 Ih качественно работают долгое время, сохраняя первоначальные параметры.  4500 рублей – средняя цена .

• Встроенные “обманки”.
• Износостойкость.
• Система охлаждения от меди.
• Яркость.

Sho Me g7 lh

Osram night breaker

Осрам – фирма из Германии. Сразу отметим немецкое качество модели и мощный свет. Видимость с night breaker равна 40 метрам. Расстояние среднее, но достаточное для предотвращения опасной ситуации. От света night breaker глаза не устают. Дальний свет –белый, а ближний – желтый. С такими вы с легкостью проедете ни одну сотню километров. 890 рублей – примерная стоимость.

• Безопасное расстояние больше.
• Не устают глаза.
• Подходит для пыльных дорог и использования в туман.

https://youtube.com/watch?v=GA5BOvv1ZjM

Osram night breaker

Led headlight

Led Headlight дает света в 0,7 раз больше, чем галогеновая. Эту модель седьмого поколения просто установить в любой автомобиль. Установлены led лампы h4 фирмы Philips. В модели есть обманки. Поэтому ваш бортовой компьютер никогда “не соврет”. Средняя цена –тысяча рублей.

• Прочный корпус из особого сплава.
• Мощный свет.
• Обманки.

Led headlight

Koito whitebeam

При стандартной мощности Koito научились удваивать яркость. Японский производитель поставляет в комплекте сразу 4 лампы.  Свет whitebeam воспроизводит ксеноновые фары. Этого эффекта удалось достичь за счет голубой колбы и наконечника серебряного цвета. Стоит недорого – 1500 руб.

• Не устают глаза при длительных поездках.
• Яркость.

Koito whitebeam

Bosch gigalight

Глаза от фар практически не устают. Цвет белый. Интенсивный. Близок к дневному. Яркость фар, за счет ламп лед, выше стандартных в 1,5 раза. 1000 рублей – ориентировочная стоимость .

• Хорошая видимость на снегу.
• Дальность светового пучка.

• Слепят.
• Плохая видимость в мокрую погоду.

Bosch gigalight

Mtf aurum

Выкрашены в желтый цвет, местами в фиолетовый. Имеют необычную конструкцию. Aurum светят приятным желтым. Глаза не устают. Подходят для длительных поездок за рулем. Замена занимает не больше 10 минут. Средняя цена – 700 руб.

• Цена.
• Не устают глаза.
• Износостойкость.

Mtf aurum

Светодиоды

В зависимости от поколения ламп в них могут использоваться разные светодиоды. Самые дешевые китайские лампы называют “кукурузы” за характерный внешний вид: для обеспечения необходимой яркости набраны цепочки из маломощных SMD-светодиодов.

Современные же модели LED-автоламп обычно выполняются на одном или нескольких мощных светодиодах, реже на COB-матрицах.

Современные лампы дают свет ярче, чем «кукурузы», с более выраженной и правильной светотеневой границей. На практике надежность и долговечность светодиодных ламп разной конструкции в большей степени зависит от схемы питания и качества системы охлаждения светодиодов.

10 Vizant J1 H4

Бренд Vizant стал популярным благодаря демократичным ценам на автомобильную электронику хорошего качества. Он же предлагает широкий ассортимент серийных автоламп со светодиодами от известных производителей. Так, серия J1 является следующим поколением лампочек N1, в свое время заслужившим славу ярких и надежных источников света. Разработчики улучшили ее световые характеристики и поработали над размерами: лампа стала светить ярче на 500 Лм, уменьшилась в диаметре до 42 мм и укоротилась до 83 мм. Также была увеличена площадь граней радиатора, соответственно, теплоотвод от элементов ЛЕД стал эффективнее, и лампа теоретически сможет служить 50000 часов.

Какова работоспособность устройства на практике, определить не удалось – слишком мало отзывов в сети. Однако у него есть еще одно достоинство – нанесенная на цоколь шкала с метками на 360°. Она значительно облегчает регулировку угла наклона лампы в фаре головного света, необходимую для получения ровной светотеневой границы. Также радует заявленная степень влаго- и пылезащиты IP68. По нормам, она свидетельствует о полной герметичности, и производитель подтверждает способность лампы работать в условиях повышенной влажности.

Принцип работы

На дальнем свете фара выдает свет, как и классический прожектор: спираль располагается в фокусе отражающего экрана, выдавая параллельное дороге световое пятно с ровными светотеневыми границами. Номинальные показатели мощности лампы накаливания для режима дальнего света составляют 60Вт.

Osram Night Breaker

Когда есть необходимость использования режима ближнего света, то начинает работать вторая спираль, которая расположена перед фокусом фары и прикрыта снизу экраном. В итоге, часть светового пучка отсекается, формируя светотеневой пучок, имеющий форму «галочки». Световой пучок направляется книзу, упираясь в поверхность дороги перед ТС на 20-30 метров. Стандартные показатели мощности в режиме ближнего освещения составляют 55Вт.

Принцип переключения режимов заключается в том, что в галогенной лампе нити накаливания работают попеременно, в биксионе это происходит за счет смещения колбы из одного положения в другое. В светодиодках, практически во всех моделях, для ближнего освещения чипы светятся постоянно, а уже к ним при необходимости подключаются чипы дальнего освещения.

ВИДЕО: Обзор и тестирование светодиодных фар

7 SHO-ME G7 lite LH-H4 H/L

Лампы «Шо-Ми» 7-го поколения версии Lite (в них используются светодиоды Epistar, а не Philips) легко становятся на место штатных «галогенок», так что владельцам авто нет нужды обращаться в сервис или самому каким-либо образом переделывать установочное место. Разницу можно заметить невооруженным взглядом сразу после монтажа: 16 светодиодных чипов мощностью 20 Вт обеспечивают чистый белый свет с цветовой температурой 5000К (аналог полуденного солнца). Светотеневая граница при этом остается достаточно четкой, что подтверждается не только визуальной оценкой, но и лабораторным тестированием.

В качестве радиатора применяются медные плетеные шины. Гибкие части при установке расправляются, и температура нагрева светодиодов за счет увеличения площади поверхности снижается до приемлемого уровня. Таким образом, обеспечивается эффективное естественное охлаждение, и лампы способны работать при температуре до +80 °C. Чтобы бортовой компьютер не считал уменьшение потребляемой мощности выходом из строя, производитель предусмотрел в конструкции встроенные обманки. Так же, как и внешние, они создают дополнительную нагрузку в линии питания, но при этом не требуется ни покупка дополнительного оборудования, ни его монтаж.
