Баллоны с пропаном на 5, 12, 27, 50 л

Правила установки газового баллона в частном доме

В отличие от квартиры, где газовым оборудованием обязаны заниматься исключительно газовщики, в частных домах и на дачах такую работу могут выполнить сами хозяева. Однако у сжиженного газа есть особенности, которых лишено природное топливо, поступающее в многоквартирные дома.

Отличие сжиженного газа от метана

Правила установки газового баллона в частном доме, а также его использования основываются на этом отличии. В квартиры по газовому стояку поступает метан. В газовые баллоны заправляют пропан, который на самом деле является не одним веществом, а пропан-бутановой смесью. Хотя на резервуаре указывается первое название: именно «пропан» — сжиженный углеводородный газ, или СУГ (LPG).

Пропан-бутановая смесь тяжелее воздуха, поэтому при затухании или протечке она не поднимается наверх, а опускается вниз, к земле (полу). Это и есть главная причина рекомендаций относительно размещение газовых баллонов на улице. В этом случае СУГ не сможет скапливаться в подвале, подполе, поэтому шанса столкнуться с его опасной концентрацией у хозяев попросту не будет.

По этой же причине настоятельно не рекомендуют устанавливать резервуары рядом с электроприборами, недалеко от колодцев. Баллоны разрешено ставить на летних верандах, на дачах, в пристроенных кухнях или столовых частных домов. Категорически запрещается размещать емкости с газом в жилых, цокольных или подвальных помещениях, в закрытых, плохо проветриваемых коридорах, а также рядом с аварийным выходом.

«Летние» и «зимние» смеси

Такое разделение — еще одна особенность СУГ. Отличаются «сезонные» виды топлива одним — пропорциями пропана и бутана, а значит, способностью эффективно работать при низких температурах.

1. Летняя смесь состоит из 45% бутана и 55% пропана.
2. Зимний вид имеет другой состав — 25% и 75% соответственно.

Чем больше пропана, тем лучше смесь, причем в любое время года. «Обязанности» его — поддерживание нормального давления в системе, обеспечение стабильного перехода из одного состояния в другое (жидкость-пар) Единственный недостаток большой доли пропана в смеси — увеличение цены сжиженного топлива.

Чтобы было более понятно, надо рассмотреть разницу между двумя компонентами смеси. При нормальном давлении в резервуаре бутан способен превратиться в газ при температуре до -0,5°. Пропан более стоек: он может беспроблемно работать до температуры -42°. При снижении этих показателей работа газового оборудования станет невозможной, так как жидкость (чаще бутан) будет не в состоянии перейти в паровую фазу.

Летнюю смесь разрешают использовать зимой, но только при относительно высокой температуре. Однако такое применение не слишком рационально. При охлаждении металлического резервуара ниже 0-1° будет испаряться только пропан, а бутан-жидкость так и останется в баллоне, постепенно накапливаясь.

При заправке баллон с неизрасходованными, бесполезными запасами придется заполнять лишь частично, поэтому в таком случае доля рабочего газа остается полностью на совести заправщиков. В какой-то момент места для газа вовсе не останется, поэтому нерабочую жидкость придется сливать.

Правила установки газового баллона в частном доме

Что говорит о газовых баллонах закон? Не так давно (07.05.2019) в Постановление №390 «О противопожарном режиме», датированном 25.04.2012, были внесены некоторые поправки. Главные пункты, относящиеся к емкостям с топливом, в новой версии документа выглядят так:

• заправленные газовые баллоны запрещается хранить в частных домах, в квартирах, на балконах, лестничных пролетах, в подвалах и на чердаках;
• стены кухни из горючих материалов требуют качественной защиты у плиты — слоя штукатурки или листов: например, рекомендуют комбинацию из кровельной стали и асбеста;
• все газовые резервуары на улице должны находиться в специальном шкафу, который необходимо запирать на замок и снабжать предупреждающей надписью — «Огнеопасно. Газ»;
• есть дополнительное требование: оно гласит, что вход во двор, где находятся резервуары с топливом, также должна «украшать» табличка, но с другой надписью — «Огнеопасно. Баллоны с газом».

Исключение из правил есть: это небольшие пятилитровые емкости, которые уже подключены и активно используются для газовых плит. Какие-либо изменения в этот бытовой прибор вносить запрещается. Газовые резервуары, которые имеют серьезные дефекты (деформация, неполная комплектация), к монтажу не допускаются: поврежденные емкости отправляют на утилизацию.

Высокотемпературные лампы

• Есть аппараты, где MAPP газ используется вместо пропан-бутановой смеси. Температура пламени в этих аппаратах равна 2200−2400°С. Основная энергия при этом концентрируется в конусе, достаточно стабильном и с выраженной границей.
• Такие изделия используются для прогрева, гибки и ковки массивных деталей и высокоуглеродистых сталей. Высокая температура позволяет качественнее отпускать и закалять металл.
• Что касается сварки и пайки, устройства на MAPP газе прекрасно справляются с нержавейкой, и даже тонкие детали при этом не перегреваются. Еще одним плюсом MAPP является низкая температура кипения, что позволяет использовать его при температуре -20°С даже в изделиях без контура подогрева.

Читать также: Установка сухого фена своими руками

Какие существуют типы автомобильных газовых баллонов?

Для заправки легкового и грузового автомобильного транспорта используют различные виды сжиженных газов: бутан, метан, пропан и их смеси. На сегодняшний день можно купить газовые баллоны с пропаном (или другим газом) цилиндрической или тороидальной формы. Каждый из типов баллонов имеет как свои преимущества, так и недостатки.

Газовые баллоны являются главной частью ГБО, повсеместно устанавливаемого на отечественные и импортные автомобили. В зависимости от пожеланий заказчика и выбранной модели газобаллонного оборудования различают баллоны цилиндрической и тороидальной формы.

Виды и особенности

Строение пропанового баллона не отличается от прочих резервуаров для транспортировки и хранения газа под давлением. Он представляет собой металлическую сварную емкость цилиндрической формы.

Материалом изготовления служат специальные марки стали, тип которых регламентируется межгосударственным стандартом ГОСТ 949-73. Согласно требованиям охраны труда и техники безопасности, принятым в Российской Федерации, все баллоны необходимо окрашивать в красный цвет с кольцом черного цвета. Цвет надписи «бутан» — белый.

Некоторые производители предлагают емкости хранения газа нового образца, изготовленные из различных композитных материалов — евробаллоны. Они отличаются малым весом и повышенной устойчивостью к механическим повреждениям, по сравнению с металлическими изделиями.

Стандарт, регулирующий их производство, был принят относительно недавно – в 2013 году (ГОСТ 55559-2013). Вместимость таких резервуаров отличается от классических изделий из металла. Наиболее употребительными считаются объемы 12,5 и 33,5 литра.

Рынок предлагает потребителям металлические баллоны следующего объема (в литрах):

• 5;
• 8;
• 9,2;
• 12;
• 18;
• 27;
• 40;
• 50.

Естественно, все баллоны имеет разные габариты. Рассмотрим характеристики применяемых материалов более подробно.

Стальной

Производятся на предприятиях, обладающих специальным разрешением, поскольку к их конструкции предъявляются особые условия по качеству и характеристиками сварного соединения.

Пропановые баллоны из стали подлежат периодической поверке, в процессе которой проверяют, выдерживает ли емкость необходимое давление, а также отсутствие утечек и функциональность запорной арматуры. Средний эксплуатационный срок службы стального изделия составляет 20 лет.

Полимерный

Продукт современных технологий, который только начал завоевывать позиции на отечественном рынке. Применение стекловолокна или эпоксидных смол в конструкции позволило существенно снизить вес и увеличить устойчивость к внешним воздействиям. Таким образом, они могут не бояться падений и ударов.

Кроме того, используемые материалы отличаются стойкостью к воздействию высоких температур, что позволяет эксплуатировать их даже вблизи открытого пламени. Полимерные баллоны обладают единственным недостатком – высокой ценой. Металлическая емкость сопоставимого объема будет стоить, как минимум, вдвое дешевле.

Газовые смеси для портативных газовых баллонов

Собираясь на отдых, учитывайте температуру воздуха. Газовые баллоны для портативных плит работают лучше в правильно подобранной температуре. Что это значит. Газовые смеси различаются по температурным режимам:

1. Летние газовые смеси рассчитаны на работу в теплый период времени, устойчивы к нагреванию. При минусовой температуре КПД уменьшается до нуля.
2. Универсальные или всесезонные смеси выдерживают нагревание до +35 гр. и отрицательную температуру до -10 гр. Такие баллоны используют в межсезонье.
3. Зимние газовые смеси используют при температуре воздуха до -20 гр, боятся перегрева. Максимальная температура нагрева +30 гр.

Преимущества и недостатки портативных баллонов

Преимущества:

• размеры и вес баллонов не занимают много места и не утяжеляют ношу;
• простота конструкции позволяет пользоваться, не прибегая к дополнительному оборудованию;
• объема газа в баллоне хватает на несколько применений;
• газовая смесь без неприятного запаха;
• готовя пищу на газе на посуду не прилипает отработанные вещества пламени;
• герметичный баллон позволяет переносить его вместе с одеждой;
• экономичный расход топлива;
• быстрое нагревание воды и пищи;
• допускается использование в местах, где запрещено разводить костры;
• срок хранения позволяет хранить не один месяц;
• возможность обмена пустых баллонов на заполненные баллоны.

Недостатки:

• стоимость баллонов;
• баллоны одноразовые и заправке не подлежат;
• при не стандартных условиях работают не стабильно;
• не рекомендуется использовать в ветреную погоду на открытой местности, во избежание задувания пламени;
• утилизируются в специальных местах в городе, после использования не оставляются на месте отдыха;
• запрещается перевозить на воздушном и железнодорожном транспорте, а также через границы стран.

Расчет расхода газовой смеси

Предварительные расчёты расхода газа позволят сэкономить деньги и уменьшат вес и объем поклажи. Для получения 1л кипятка расходуется 10г газа, время подогрева 5 минут. На приготовление яичницы уходит 2,5 мин. На 1 человека расходуется 50-100г в день.

Чтобы получить правильные расчеты составляется меню и учитывается количество человек. К расчетному объему газа прибавляется 10% на плохие погодные условия.

Виды газовых баллонов

Сам по себе баллон представляет ёмкость под высоким давлением, внутри которого находится газ в сжиженном или сжатом состоянии. Габариты резервуаров могут быть разными, что определяет длительность эксплуатации. Цвет баллона свидетельствует о составе газообразного вещества. К сжатым видам относятся: азот, водород, метан, фтор и другие. К группе сжиженных газов – углекислый газ, хлор, аммиак. Быстро отличить одну разновидность от другой помогает именно цвет резервуара. Дачный вариант окрашен в красный цвет, а наполнителем является пропан-бутан.

Классифицируются газовые баллоны и по типу материала, из которого они сделаны. Если ещё несколько десятилетий назад выбор ограничивался металлическими конструкциями, то современный рынок представлен уже в ассортименте.

• подверженность к коррозии;

• увесистость (до 30 кг);

• склонность к деформации после механического воздействия;

• отсутствие перепускного клапана;

• риск образования искры при эксплуатации;

• непрозрачность, исключающая контроль уровня наполнителя.

Металло-композитные баллоны отличаются средними показателями веса и уровня безопасности между двумя первыми видами. Для дачных нужд они малопригодны.

Устройство пропановых баллонов

Конструктивно они представляют собой ёмкости, изготовленные из углеродистой стали толщиной 3 мм. К одношовному сварному цилиндру с одной стороны приваривают штампованное дно с подставкой-башмаком, с другой – полусферическую горловину для установки вентиля. К последнему подключается различное заправочное или раздаточное оборудование. Основная масса устройств-потребителей пропана (газовые плиты, титаны, сварочные горелки, отопительные котлы) требуют пониженного давления. Для этого на вентиль устанавливается редуктор (самый распространенный – БПО-5-5).

На верхней части горловины размещается паспорт, на котором выбиваются основные технические параметры устройства. К ним относятся: наименование завода-производителя, клеймо ОТК, индивидуальный номер, месяц и год изготовления, дата проверки (обновляемая каждые 5 лет), объем, масса в пустом и заправленном состоянии.

Масса и размер баллонов различной ёмкости

Сколько кг пропана в 1 баллоне на 5, 12, 27, 50 литров? Узнать это можно в сертификате качества изделия или в нижеприведенной таблице. Здесь же можно найти, сколько весит баллон с пропаном на 5, 12, 27, 50 литров.

Объем	5 литров	12 литров	27 литров	50 литров
Масса порожнего баллона, кг	4	5,5	14,5	22,0
Масса резервуара с пропаном, кг	6	11	25,9	43,2
Масса хранящегося газа, кг	2	5,5	11,4	21,2
Высота балллона, мм	290	500	600	930
Диаметр циллиндра, мм	200	230	299	299

Какая резьба на пропановом баллоне?

На большинство бытовых баллонов для пропан-бутановой смеси устанавливаются вентили типа ВБ-2. Эти запорные устройства производятся по ГОСТ21804-94 и рассчитаны на давление до 1,6 MPa. Кран имеет левую резьбу СП21,8-1 (6 витков), позволяющую подключать любые редукторы с накидной гайкой и аналогичной резьбой.

Вентиль обеспечивает прочное соединение с горловиной, полную герметичность, имеет четкую маркировку и современный дизайн. Резьбовые поверхности смазываются специальной смазкой, уменьшающей трение в процессе эксплуатации. Резьбовая заглушка с резиновой прокладкой предотвращает утечку газа во время транспортировки или хранения. В устройстве предусмотрена защита от неквалифицированного ремонта лицами, не прошедшими соответствующего обучения. Надежность запорного устройства способствует длительной и безопасной эксплуатации газобаллонной конструкции.

Сколько м3 пропана в 1 баллоне на 5, 12, 27, 50 литров?

Мы произвели специальные расчеты, условно переводящие пропан-бутан в газообразное состояние. При стандартных условиях (100 кПа, 288 К) из 1кг сжиженного газа образуется 0,526 м³ пропана или 0,392 м³ бутана. Учитывая процентное соотношение смеси (60% проп.), объем горючего газа рассчитывается по формуле М*(0,526*0,6+0,392*0,4). Сколько кубов в баллоне пропана, можно посмотреть в приведенной ниже таблице. В последней строке – количество литров пропан-бутановой смеси (в жидкой фазе).

Ёмкость баллона (л)	5	12	27	50
Вместимость (кубометров горючего газа)	0,95	2,59	5,38	10,01
Объём жидкого пропана (литров)	4,3	10,2	22,9	42,5

Следует иметь в виду, что теплотворная способность пропан-бутановой смеси в три раза выше, чем у природного газа (метана).

Правила хранения

Газовые баллоны должны сберегаться согласно установленным трудовым, пожарным и строительным нормам безопасности. Согласно этому хранение горючих веществ в емкостях должно отвечать таким правилам:

1. Газовые баллоны с надетыми башмаками размещают вертикально. Емкости без использования устойчивой подошвы могут сберегаться в горизонтальном положении, на специально подготовленных стеллажах.
2. Баллоны с башмаком на открытой местности допускается располагать в штабеля, формируя прокладки из резины или веревки между горизонтально расположенными рядами. Высота емкостей в таком положении должна быть не более 1,5 метра. При этом все вентили располагают в одном направлении. Между штабелями оставляется проход в 1 метр.
3. Хранить резервуары наполненные газом необходимо в защищенных от солнечного света участках. Складские постройки должны соответствовать установленным нормативам, которые включают высоту помещения не меньше 3,25 метров и сооружение стен и пола из негорючих материалов. Освещение склада должно соответствовать требованиям взрывоопасности.
4. Все виды горючих веществ в баллонах требуют отдельного участка для хранения. Также не допускается сберегать вместе пустые и наполненные резервуары.
5. Поверхность, на которой хранятся газовые баллоны, должна быть ровной. При этом исключаются скользящие половые покрытия. Все окна и двери не должны пропускать солнечный свет и открываться только наружу. Помещение, в котором размещены наполненные горючим веществом баллоны, может быть только одноэтажным, без наличия чердака.
6. Температура хранения емкостей с газом не должна превышать показатель 35 градусов тепла. При более высоком режиме требуется немедленное охлаждение баллонов.
7. При хранении сжиженного газа в специально предназначенных помещениях должна присутствовать как естественная, так и принудительная циркуляция воздуха.

Газовые баллоны должны размещаться вертикально и в защищенных от солнечного света участках

Запрещается сберегать наполненные баллоны непригодные к эксплуатации – с истекшим сроком хранения, с поврежденным или деформированным корпусом, а также с наличием коррозии. Перед хранением осуществляется проверка исправности вентилей и переходников. На участке где находятся баллоны, должны обязательно висеть предостерегающие об их наличии и взрывоопасности таблички.

Расшифровка маркировки баллонов

Правильно прочитав маркировку, можно получить полную информацию о газовом баллоне. Если это пропановый баллон, то его паспорт — в районе вентиля, на металлическом кружке.

В паспорте баллона с пропаном указано: рабочее давление в МПа, испытательное давление в тех же единицах, объем емкости по факту в л, заводской №, дата изготовления в виде «MM.ГГ.АА», где первые символы обозначают месяц, вторые — год, третьи — год предстоящей аттестации.

Далее следует вес пустого баллона в кг, масса заполненного баллона. Последней строкой идут буквенные обозначения «R-АА». «R» — клеймо участка переаттестации или завода. Сочетание символов «АА» раскрывает информацию о годе, до которого эта аттестация будет действительной.

Решение о пригодности баллона нужно принимать только после полной расшифровки всех данных о нем. Если на нем обнаружены дефекты, то его опорожняют и отправляют в ремонт

Маркировка кислородного баллона имеет свой порядок и состоит из четырех строк. В первой есть данные о производителе, а также номер емкости. Во второй — дата выпуска и рекомендуемая дата проверки. В третьей — гидравлическое и рабочее давление. В четвертой — объем газа и масса баллона без вентиля и колпака.

Покупая баллон, следует обратить внимание, как на него нанесена информация. На корпусе ее не наносят краской, а выбивают, а затем покрывают специальным бесцветным лаком с целью защиты от коррозии

Часто последняя строка содержит клеймо предприятия-изготовителя.

Типы баллонов, предназначенных для транспортировки газа

Государственные стандарты предъявляют жесткие требования к состоянию и идентификации емкостей для перевозки газов, предназначенных для технических целей. Меры безопасности направлены на снижение вероятности повреждений и минимизации использования не того газа, который необходим для данных целей. Выше были описаны стандартные требования, снижающие вероятность повреждений. К ним относится цельнолитой цилиндр из углеродистой и легированной стали, колпак на вентиле и башмак на подошве. К идентификационным требованиям относятся маркировки и использование специального цвета для обозначения газа, содержащегося в сосуде.

Окраска газовых баллонов.

1. Кислородный баллон должен быть окрашен в голубой цвет, на котором хорошо видна надпись черной краской «кислород». Другие идентификационные данные выбиты на неокрашенной части емкости. К таким данным относится название производителя, индивидуальный номер, тип, вес в килограммах, дата изготовления, емкость в литрах, дата следующего испытания, допустимое давление; испытательное и рабочее (не более 3 атм); клеймо технического контроля производителя. Кислород находится в сосуде в сжатом виде.
2. Ацетиленовые баллоны окрашены в белый цвет. Газ в них содержится в растворенном виде. Однако они отличаются не только цветом. Этот газ обладает повышенной взрывоопасностью, поэтому вмещающая его емкость заполнена пористым наполнителем, который впитывает в себя газ. В этом случае газ заполняет каждую пору, что существенно снижает риски при его использовании.
3. Водород в сжиженном состоянии содержится в баллонах, окрашенных в темно-зеленый цвет.
4. Баллоны с пропаном известны всем, поскольку в них доставляется населению природный газ для бытового использования. Они окрашены, согласно нормативным требованиям ГОСТ 15860-84, в красный цвет и, в отличие от кислородных баллонов, являются сварными. Поскольку пропан не обладает цветом и запахом, но представляет опасность для здоровья человека, в него добавляют вещества, имеющие характерный неприятный запах.
5. Сжатый газ аргон помещен в сосуды, окрашенные в черный цвет.
6. Черный цвет имеют емкости с азотом, но отличительной особенностью баллонов с азотом является поперечная полоса коричневого цвета.
7. Полностью коричневые баллоны предназначены для транспортировки гелия.
8. Углекислый газ (CO2) и просто воздух перевозятся в сжиженном виде в черных емкостях. В природе CO2 не имеет ни цвета, ни запаха, то есть он не может идентифицироваться органолептически. Для человека этот газ не представляет такой опасности, как, например, пропан, поэтому допускается его использование в естественном состоянии. В баллонах углекислый газ может быть трех сортов: второго, первого и высшего. Для сварочных работ газ второго сорта не используется.

Сложная система цветовой дифференциации баллонов для перевозки газов позволяет в любых условиях быстро найти нужную емкость и избежать ошибок.

Как правильно выбрать и использовать газовый баллон?

Так же баллоны взрываются при неправильной, неконтролируемой заправке. Заполнять баллон нужно на 80% от его объема. Поэтому заправлять баллон необходимо не по его литражу, а по весу. К примеру, если вы полностью заполнили баллон зимой на холоде, а потом внесли его в теплое помещение, газ начинает нагреваться и расширяться. Если газу в этом момент некуда деться, он разрывает баллон.

На данный момент существует несколько европейский производителей композитных баллонов, а именно Ragasco LPG (Норвегия), Composite Scandinavia (баллоны серии Compolite CS и Passion, Швеция) и ООО «Ругазко» (Россия). У Баллонов Ragasco имеется 4 варианта объема (12.4, 18.2, 24.5 и 33,5 л.).

Какая резьба на баллонах

Резьба под вентили в горловинах баллонов по ГОСТ 9909-81 W19,2 – 10-литровые и меньшего объема баллоны для любых газов, а также углекислотные огнетушители W27,8 – 40-литровые кислород, углекислота, аргон, гелий, а также 5, 12, 27 и 50 литров пропан W30,3 – 40-литровые ацетилен М18х1,5 – огнетушители (Внимание! Не пытайтесь заправлять в порошковые огнетушители углекислоту или любой сжатый газ, но вполне можно заправлять пропан.)

Резьба на вентиле для присоединения редуктора G1/2″ – часто встречается на 10-литровых баллонах, под стандартный редуктор нужен переходник G3/4″ – стандарт на 40-литровых кислороде, углекислоте, аргоне, гелии, сварочных смесях СП 21,8×1/14″ – для пропана резьба левая

Уход и дозаправка

Летом и зимой заправка бутана отличается, и перед тем, как заказать заправку баллона пропан-бутана, необходимо проконсультироваться со специалистами и изучить технические правила безопасности при общении с подобным оборудованием. В зимнее время конструкции с пропаном также нуждаются в особых условиях ухода за ними, чтобы обеспечивалась прочность конструкции и необходимый уровень безопасности для человека и оборудования.

Заполнение баллона допустимо производить исключительно в условиях профессионального оборудования. Заниматься этим необходимо только человеку со специальными знаниями. Это обеспечит безопасность при работе с пропаном.

Не рекомендовано также самостоятельно создавать системы поставки и обеспечения газом различного бытового или промышленного оборудования, поскольку у простого пользователя может не хватить знаний, необходимых для обеспечения полной безопасности.

В целом хранение и транспортировка газа – это опасное предприятие, которое требует специальных условий. Без специализированной тары его сохранить невозможно или недопустимо. Именно потому при работе с пропан-бутаном необходим стальной сосуд с вентилем, окрашенный в красный цвет. Производство подобных сосудов достаточно сложное, а 50 литров – это наиболее распространенный вариант объема баллонов.

Автомобильные газовые баллоны ГБО «Stako»

Фирма Stako занимается проектированием и производством баллонов ГБО для сжиженного нефтяного газа (СНГ), композитных баллонов ГБО для сжатого природного газа (СПГ), а также для других применений, в частности для сжатого воздуха, технических газов. Позиция мирового лидера среди производителей баллонов ГБО для сжиженного нефтяного газа подтверждается многообразием предлагаемого ассортимента — более 1000 разных моделей баллонов ГБО. Продукция фирмы Stako сертифицирована ISO/TS 16949:2002.На своих конвейерах компания BRC устанавливает только баллоны фирмы Stako, что подтверждает качество и надежность этих баллонов ГБО.

Тороидальные баллоны

Т12- классический тороидальный баллон с горловиной под углом 30 градусов. Крепится на болты и устанавливается в нише на месте запасногоколеса.	F11L-классический тороидальный баллон с наружной горловиной 0 градусов. Баллон крепится к днищу автомобиля с помощью лап.
Т11-классический тороидальный баллон с наружной горловиной под углом 0 градусов. Крепится на болты, чаще всего устанавливается под днищем автомобиля.	G11L-уникальная, запатентованная фирмой Stako конструкция тороидального, полнотелого баллона с наружной горловиной под углом 0 градусов. Чаще всего баллон подвешивается под днищем автомобиля с помощью лап, а также втулок, проходящих через центр баллона.

Цилиндрические баллоны

W11 –классический, цилиндрический баллон с расположением мультиклапана под углом 30 градусов. Крепится с помощью лент, а также специальных креплений.W01 – классический, цилиндрический баллон с дополнительным предохранительным клапаном.

Тороидальный вертикальный -V12

Вертикальный вариант тороидального баллона с внутренней горловиной. Крепится на специальной раме и устанавливается в боковой части багажного отделения автомобиля.

Цилиндрический баллон –D11

Компактный цилиндрический баллон малого объема с горловиной, расположенной под углом 30 градусов. Крепится на специальной раме, в основном устанавливается в багажное отделение автомобиля.

Чертеж навеса для двух автомобилей

Пожалуй, необходимо начать с того, что такой навес для двух автомобилей из металлоконструкции под карбонат будет занимать много места, по этому будьте готовы лишиться приличного участка земли.

Навесы из металлопрофиля фото схема конструкции

Для начала разберемся с материалом. Для стоек мы используем профильную трубу 80х80, а для конструкции ферм — профильную трубу 40х20. Этого вполне будет достаточно

Размер навеса для двух автомобилей должен иметь размеры не менее 5 метров в ширину и 2,5 метров в высоту. Если конечно машины не грузовые. Для грузовых машин размеры навеса будут гораздо больше.

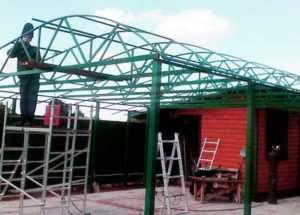

Навес из металла для двух авто

Для навеса для двух автомобилей лучше всего не устанавливать дополнительных стоек по середине. Чем больше свободного места под навесом, тем легче будет маневрировать на автомобиле при парковке.

Такая конструкция ферм позволяет визуально увеличить пространство, за счет дугообразных ферм.

Арочный навес на две машины видео

Уход и дозаправка

Летом и зимой заправка бутана отличается, и перед тем, как заказать заправку баллона пропан-бутана, необходимо проконсультироваться со специалистами и изучить технические правила безопасности при общении с подобным оборудованием. В зимнее время конструкции с пропаном также нуждаются в особых условиях ухода за ними, чтобы обеспечивалась прочность конструкции и необходимый уровень безопасности для человека и оборудования.

Заполнение баллона допустимо производить исключительно в условиях профессионального оборудования. Заниматься этим необходимо только человеку со специальными знаниями. Это обеспечит безопасность при работе с пропаном.

Не рекомендовано также самостоятельно создавать системы поставки и обеспечения газом различного бытового или промышленного оборудования, поскольку у простого пользователя может не хватить знаний, необходимых для обеспечения полной безопасности.

В целом хранение и транспортировка газа — это опасное предприятие, которое требует специальных условий. Без специализированной тары его сохранить невозможно или недопустимо. Именно потому при работе с пропан-бутаном необходим стальной сосуд с вентилем, окрашенный в красный цвет. Производство подобных сосудов достаточно сложное, а 50 литров — это наиболее распространенный вариант объема баллонов.

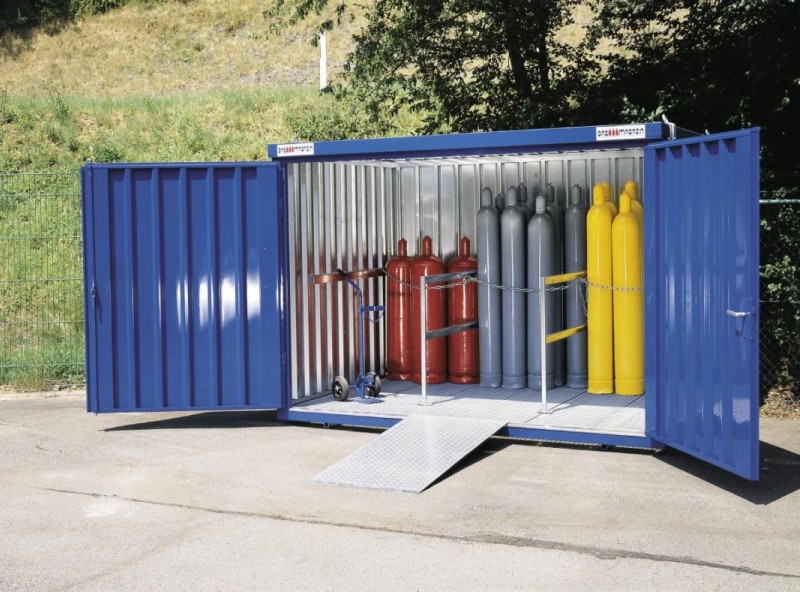

Хранение газовых баллонов на производстве

Здания для хранения емкостей с техническим газом на производственной площадке должны быть не выше одного этажа и при этом не иметь чердака. Такие сооружения должны быть выполнены из негорючих материалов. Окна и двери должны быть оснащены матовыми или равномерно окрашенными в белый цвет стеклами. Это необходимо для рассеивания прямого солнечного цвета.

Горизонтальное хранение газовых баллонов

Помещения, где хранят емкости с газом, должны быть оснащены постоянно действующей вентиляцией. Правила хранения газовых баллонов требуют того, чтобы на складе где осуществляют хранение газов необходимо постоянно проверять качество воздуха, на предмет наличия посторонних примесей. При достижении в воздухе опасной концентрации газов помещение необходимо проверить, а емкости с газом необходимо со склада удалить.

В процессе эксплуатации баллонов недопустимо:

1. Эксплуатировать баллоны с просроченным сроком испытания, на их поверхности нет установочных клейм, поврежден вентиль или корпус.
2. Самостоятельное выполнение ремонта или окрашивание баллонов и установленной на них арматуры.
3. Отогревать редуктора с применением открытого пламени. Эту операцию можно выполнять только с применением горячей воды.
4. Работать вблизи баллонов в промасленной одежде и пр.

Заключение

Если Вы хотите ездить дешево и безопасно, то это возможно лишь при соблюдении всех стандартов установки газобаллонного оборудования. Обязательно проверяйте метановые баллоны, которые установлены на Вашем авто в установленные сроки. А также проводите поверхностный визуальный осмотр раз в месяц.

При выявлении трещин, коррозии или других механических повреждений обратитесь к специалисту за консультацией, и при необходимости, замените газовый резервуар на новый. Ни в коем случае не заваривайте баллон сваркой, такая конструкция ненадежна и в обязательном порядке приведет к взрыву. Не рискуйте своей жизнью, и жизнями близких Вам людей. Удачи на дорогах, а если  Вас есть какие-то мысли, предложения или комментарии обязательно делитесь ими под статьей.
