Для чего нужна компьютерная диагностика?

После определения места, где находится разъем для диагностики Опель Астра, к нему подключается аппарат (смотрите фото), который способен выполнять следующие операции:

Обязательно посмотрите:

• Считывание кодов.
• Обнуление кодов (ошибок).
• Изменение кодов некоторых параметров с целью изменения мощностных, тяговых характеристик двигателя внутреннего сгорания (чип-тюнинг).
• Изменение параметров электронного блока управления (ЭБУ) с целью его оптимизации. Это может быть регулировка оборотов холостого хода либо работы системы топлива.
• Считывание данных различных датчиков, проверка их состояния.
• Диагностика ходовой части (подвески).
• Системы тормозов, в том числе распределения тормозных усилий, датчика ABS.
• Системы динамической стабилизации (курсовой устойчивости ESP).
• Считывание информации с двигателя. Сюда относится проверка компрессии, системы впрыска, электроснабжения и прочее.
• Проверка и перепрограммирования автоматической коробки передач. Это нужно, когда трансмиссия дает сбои при работе и не включает какую-либо передачу, увеличивается расход топлива, масла в трансмиссии

Официальные автосервисы дилеров в диагностике пользуются следующим оборудованиям:

1. OP-COM. Это диагностическая программа, которая устанавливается на ноутбук с OC Windows. Имеет поддержку множества диагностических параметров OBD II. Взаимодействует с адаптерами K-line/CAN-шиной.
2. Tech 2. Это микрокомпьютер, который используется для работы официальными дилерами. В него входят сменные адаптеры и блок программных настроек, установленных на карте памяти. При взаимодействии с комплексом TIS имеет весь необходимый функционал.

Для чего используется компьютерная диагностика

Данная процедура позволяет сэкономить не только средства, но и время, ведь вам не придется демонтировать узлы или агрегаты. Когда с какой-либо деталью возникает проблема, неисправность выявляется чеком по центру приборной панели, который не перестает светиться даже после того, как двигатель будет запущен.

При этом у водителя есть следующий выход: изучать все узлы машины вручную, демонтировать и проверять каждую из деталей. Для этого необходимо большое количество времени, но это не гарантирует того, что проблема уйдет сама собой. Есть вероятность того, что чек будет продолжать светиться, и вам все-таки придется прибегнуть к профессиональной помощи.

Второй выход из ситуации – проверить автомобиль, применяя компьютерное диагностирование. Специальная программа позволяет комплексно протестировать все системы «десятки». Электронное оборудование дает возможность выявить неисправность и сообщить пользователю о том, какая именно система нуждается в ремонте.

Модификация разъема Лады Приора

За определенный период инжекторные автомобили заметно прогрессировали, проектировались разные вариации ЭБУ. Вначале система считывала коды согласно контрольной лампе, а в особой ситуации она мигала. Автомастеру оставалось лишь указать на бумаге ритмичность, после чего, произведя сверку с таблицей, выявить ошибку. Спустя какое-то время совершенствовались диагностические спецустройства:

• адаптеры для ПК;
• автомобильные сканеры.

Объединяет их, бесспорно, одно: чтобы связаться аппаратуре с ЭБУ, требуется специальный разъем. Вначале данные штекеры выполнялись разными в каждой модели авто (круглые, квадратные или отверстия, спаренные под щуп). Между тем постепенно изготовителя задумались над унификацией. И уже в начале 21 века появился известный нам разъем для диагностики ОБД-2.

Диагностический разъем FORD

     Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.

6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)

2 L-линия диагностики

3 K-линия диагностики

Диагностический разъем FORD моделей 1988-1995 г

6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

Диагностический разъем Форд модели Ford Probe

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

GND Масса

FAT Используется для считывания кодов самодиагностики АКПП

FBS Используется для считывания кодов самодиагностики ABS

FAC Используется для считывания кодов самодиагностики

FWS Используется для считывания кодов само-диагностики

FSC Используется для считывания кодов самодиагностики системы круиз-контроль

TAT Используется для считывания кодов самодиагностики АКПП

TBS Используется для считывания кодов самодиагностики ABS

TAC Используется для считывания кодов самодиагностики кондиционера

TWS Используется для считывания кодов самодиагностики

TSC Используется для считывания кодов самодиагностики системы круиз-контроль

FAB Используется для считывания кодов самодиагностики подушек безопасности

IG- Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND Масса

TFA Используется для считывания кодов само-диагностики

F/P Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB Используется для считывания кодов самодиагностики подушек безопасности

17 K-линия диагностики

40 МАССА

48 L-линия диагностики

Диагностический разъем FORD все модели после 1996 г

16-ти контактный разъем OBD-II в форме трапеции

2 J1850 Шина+

4 Заземление кузова

5 Сигнальное заземление

6 Линия CAN-High, J-2284

7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10 1850 Шина-

14 Линия CAN-Low, J-2284

15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16 Питание +12В от АКБ

Проверка штатного иммобилайзера — видео

Это должен знать каждый владелец авто:

Выбираем автомобильную магнитолу

   Автомобильная магнитола хорошего качества более не считается роскошью

И если водителю важно прослушивать музыку в высоком качестве, или более того – слушать оперативную обстановку на …. Роботизированная коробка передач

Роботизированная коробка передач

   Suzuki рассказала о новой роботизированной коробке РКПП. Первый автомобиль с коробкой Auto Systems Gear будет продемонстрирован компанией Suzuki на автомобильном салоне. Вслед за информацио…

Как заменить свечи зажигания

   Как заменить свечи зажигания на своём авто. Вопрос замены свечей зажигания рано или поздно приходится решать каждому автовладельцу. Заменить свечи самостоятельно или обратиться на станцию …

electroshemi.ru

Функции диагностического разъема на Ладе Приора

Зная, где конкретно расположен ДР, автовладельцам не составит труда в удобное для них время своими силами исследовать техническое состояние своего железного коня, а также при необходимости осуществить замену вышедших из строя деталей. К подобной проверке впору приступать, активировав тест-программу. При помощи последней удастся решить такие проблемы:

• скорректировать подачу топлива;
• обнаружить неполадки в трансмиссии;
• вовремя заметить неисправности в прошивке электронного блока управления;
• неправильный замер кислорода выхлопных газов.

Для правильной проверки необходимо знать местонахождение ДР, а также принцип применения оборудования для диагностики. Следовательно, приобретая тестирующий элемент, рекомендовано внимательно изучить все характеристики. Тогда удастся более точно владеть полученными результатами диагностики, а также вовремя устранять любые неисправности.

Расшифровка кодов ошибок

Первый символ — буква, обозначает блок неисправности:

• B — кузов;
• C — подвеска;
• P — двигатель (ЭСУД, КПП);
• U — шина обмена данными.

Второй символ — цифра, тип кода:

• 0 — SAE (стандартный);
• 1,2 — OEM (заводской);
• 3 — зарезервировано.

Третий символ — цифра, система:

• 1, 2 — топливная система;
• 3 — система зажигания;
• 4 — снижение токсичности отработавших газов;
• 5 — холостой ход;
• 6 — ЭБУ (ECU) или его цепи;
• 7, 8 — трансмиссия (АКПП).

Четвертый и пятый символ — цифры, непосредственно код ошибки.

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 – 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.

Пример диагностики

Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.

Диагностику необходимо проводить при включенном двигателе или зажигании.

Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.

После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.

Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.

Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.

Описание программы Автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2
— диагностика двигателя по заводским протоколам
— диагностика электронных систем зажигания
— диагностика систем управления климатом
— диагностика иммобилайзеров
— диагностика систем управления трансмиссией
— диагностика систем ABS
— диагностика систем SRS Airbag
— диагностика приборной панели и сброс сервисных интервалов
— диагностика систем обеспечения комфорта
— диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP + оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Наборы кабелей Autocom

В продаже есть универсальные наборы, например набор диагностических кабелей Autocom CDP+ Trucks — используется для подключения автосканера Autocom CDP+ к грузовым автомобилям с диагностическими разъемами старого образца.

Перечень кабелей, входящих в комплект:

• Диагностический кабель Autocom — Knorr, Wabco Trailer 7 pin
• Диагностический кабель Autocom — MAN 12 pin
• Диагностический кабель Autocom — MAN 37 pin
• Диагностический кабель Autocom — IVECO 30 pin
• Диагностический кабель Autocom — SCANIA 16 pin
• Диагностический кабель Autocom — Mercedes-BENZ 14 pin
• Диагностический кабель Autocom — Renault 12 pin
• Диагностический кабель Autocom — VOLVO 8 pin

С пакетом программного обеспечения TRUCKS, вы в состоянии выполнить диагностику конкретной марки для легкогрузных и тяжелых коммерческих автомобилей, автобусов и прицепов с 1995 года.В общей сложности 37 различных марок.

Особенности разъёма для диагностики

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Алгоритм проведения снятия старой приборной панели автомобиля, с целью установки новой

Колодка диагностики ваз 21102

• перед тем, как непосредственным образом приступить к снятию приборной панели, необходимо крайне тщательно и детализировано изучить её схему строения;
• итак, сначала выполняется разъединение отрицательной клеммы и аккумулятора;
• затем, следует вынуть декоративные накладки, которые содержат в себе рулевую колонку;
• саму же сигнальную пластину рулевого управления трогать не стоит, её нужно оставить на исходном месте;
• левый и правый переключатель необходимо снимать таким образом, чтобы их соединение между собой было сохранено;
• подрулевые переключатели соединены с двумя наконечниками проводов, эту связь необходимо прервать путём разъединения;
• гидрокорректор фар оснащён специальной управленческой ручкой, которую необходимо также при помощи шлицевой отвёртки снять;
• затем необходимо воспользоваться ключом на «21» чтобы отвинтить крепёжную гайку гидрокорректора фар;

Колодка диагностики на ваз 2110

• сам же гидрокооректор фар, нужно утопить в соответствующие отверстие приборной панели;
• после успешного выполнения всех вышеперечисленных манипуляций, монтажный блок можно будет освободить от крышки;
• далее необходимо вновь воспользоваться отвёрткой крестообразной формы (нужно будет крепёжный саморез, который располагается во внутренней части кронштейна приборной панели, отвернуть в противоположную сторону);
• вместе с этим, необходимо в обязательном порядке выполнить полное разъединение абсолютно всех проводов, которые содержатся в замке зажигания;
• теперь пришло время выполнить отворот диагностического разъёма, который заключён в саморезе крепежа кронштейна;
• от выключателя сигнала отходят два провода, наконечники которых необходимо разъединить;

Колодка диагностики на ваз 21102

• саморезы левой консольной накладки необходимо отвернуть в противоположную сторону относительно исходной;
• снять саму накладку можно лишь, после сдвига передней части консольной накладки, предварительно выводя её из зацепления кронштейном;
• теперь необходимо при помощи торцового ключа отвинтить крепёжную гайку панели кронштейна;
• воздуховод и саму приборная панель ваз 2110 удерживается винтом, который нужно открутить;
• после чего, нужно будет примерно на 15-20 см отвести приборную панель внутрь салона автомобиля;
• далее необходимо выполнить полное разъединение всех 9-ти жгутов, которые соединяют между собой колодки;
• затем саму приборную панель необходимо вынуть, воспользовавшись проёмом, который расположен в левой передней двери;
• установка новой панели выполняется строго в обратной последовательности.

Маркировка диагностической колодки на ваз 21104

Инструкция установки новой и демонтажа старо приборной панели содержит множество нюансов, которые необходимо изучить тщательным образом. Вместе с этим, просмотр фото и видео — материалов является обязательным условием замены. Если его не выполнить, то запутаться в процессе демонтажа или установки не составит труда. Цена замены приборной панели просто феноменально высокая. Эти в свою очередь служит отличным стимулом для проведения самостоятельной замены приборной панели.

Распиновка разъемов для подключения OBD-2 кабеля USB-KKL к разъему OBD-1 (GM-12) ВАЗ.

Распиновка диагностического разъема старого образца OBD 1 (GM-12) автомобилей ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 для подключения к кабелю USB-KKL если нет переходника.

Подключение (распиновка) кабеля OBD-2 USB-KKL для подключения к разъему старого образца OBD-1 (GM-12) к автомбилям ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 без переходника.

Так же, при желании, можно купить переходник с OBD2 на OBD1 (GM12) ВАЗ 16pin здесь Тогда процесс соединения USB-KKL, ELM327 или другого OBD2 адаптера c OBD-1 (GM-12) пойдет намного быстрее 🙂 Цена вопроса в пределах 300 рублей.

ELM327 Bluetooth как подключить к ваз 2110. Что делать если не подключается сканер?

Евгений Kh_UA

5 месяцев назад Возможности ЕЛМ: 1. Какие блоки сможет прочесть: блок движка. 2. Для чего нужен: экономия средств при обращении в сервис (возможность не навешать лапшу на уши и в принципе определить, сможете ли вы самостоятельно решить проблему), возможность считать и сбросить ошибку (дабы авто корректно себя вело) 3. ПО из популярных: карсканнер и Opendiag, торк нормальной версии. 4. Виды подключения: wi-fi, BT, USB. Если необходим мобильный инет в момент сканирования, при включении wi-fi мобильный интернет работать не будет.(учитывайте этот момент). Для IOS только вай-фай, либо на блютузе четвертом. 5. Есть елмки на ARM чипе, ICARовские (работают шустрее и более надежны). название VGATE ICAR, на пиковском чипе более надежным будет Viecar 6. Для каких авто совместим, можно проверить на сайте рос. представителя по ELM. 7. Виды ЕЛМ с кнопкой и без: отличия по начинке никакого, только наличие кнопки включения/выкл. чтобы не вынимать каждый раз из гнезда. 8. Необходимо ли вынимать адаптер из гнезда, или можно ездить постоянно с ним — рекомендуем вынимать, т.к. а) срок службы сканера продлите, не сгорит быстро. б) лишнее потребление энергии. 9) С микосовскими мозгами плохо совместим. (в этом случае шнурок подойдет, но только с ноутом работает) Не стесняйтесь спросить у продавца: совместим ли с вашим авто. Дают ли гарантию на ЕЛМ: в основном нет, т.к. срок службы напрямую зависит от эксплуатации. Для Опелей отлично подходит сканер Opcom Если для работы кому, уже необходимы мультимарочники: хорошие копии Delphi, приближены к оригиналам (он же автоком). Совместимы различными марками авто

Обращайте внимание именно на плату (в ней основное отличие и возможности), а название Делфи или Автоком без разницы, начинка едина и ПО похожее. Есть как двухплатники, так и одноплатные версии

Разница в цене и по возможностям (сколько блоков считает) Для грузовых авто, одноплатник. Ценники на приборы (с нормальной платой): двухплатка около 2000 грн Одноплатный около 3000 грн Кому необходимо залезть во все блоки для своего авто, уже смотрите Лаунчи (оригинал стоит космос для всех марок, но есть прошитые около 200+ марок), но не обновляются. В принципе там и нет необходимости в обновлении. Подойдет для Android (с IOS криво работает, хотя заявлено что должен) Свободного места на устройстве необходимо около 11-12 ГБ Для Ваг группы: Вася Диагност (лицензия), идеальный вариант. Ценник около 2700 грн, с переходниками под определенные марки авто около 3000 грн Для ВАЗ, ЗАЗ, ГАЗ подойдет k-line адаптер (от ноута работает) около 400-500 грн

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

• приборной панелью,
• рычагом ручного тормоза,
• рулевой колонкой,
• пепельницей.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?

Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.

Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.

Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.

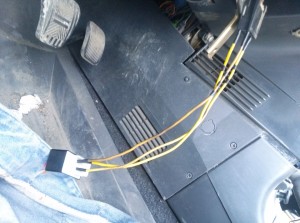

Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.

Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:

Второй бортовой компьютер в автомобиль

Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.

• Во-первых, они имеют не высокую цену (500-900 рублей);
• Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
• В-третьих, не занимают места в панели торпедо.

Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются .

Заключение

Установить БК самому не сложно, куда труднее определится с выбором его модели. О том, где купить и какой бортовой компьютер лучше выбрать уже обсуждали в отдельной статье. В некоторых моделях есть еще возможность установить внешний датчик температуры .Кстати, бортовые компьютеры на ВАЗ десятого семейства выпускаются для старых и новых панелей, но при желании можно установить БК для новой панели в старую .

Расположение диагностического разъема Ford Focus

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3

Где находится диагностический разъем автомобиля

Проверка штатного иммобилайзера Форд Фокус 2

Opel Movano электрика

AUX выход форд фокус 2

https://youtube.com/watch?v=v7voRa36lac

FORD FOCUS MK2 2005-2012 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

Разъемы DC-25

FORD FOCUS MK3 2010-2014 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

Замена ремня ГРМ двигателя NGA на Ford Mondeo 1993

FORD FOCUS MK1 1998-2004 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

• Patron опора двигателя Форд
• Тюнинг выхлопной системы для Форд куга
• Какие страны производят Ford Focus
• Форд Фокус против Мондео
• Гарантия на кузов Форд фиеста
• Сравнить Форд эксплорер 2013
• Шестерня коленвала Ford Focus 2
• Авто Форд ескорт 1988
• Запчасти коды для Форд
• Целенблоки на Форд Фокус 2
• Вставки в фары Ford Focus
• Ремонт двигателя Форд Транзит 2 5 дизель видео сборка
• Оплетка руля Форд куга
• Форд Мондео 4 экобуст ходовая
• Колпаки на колеса для Форд Транзит

Главная » Популярное » Расположение диагностического разъема Ford Focus

fordport.ru
