Датчик коленвала ваз 2114: принцип работы, причины поломки и их устранение

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

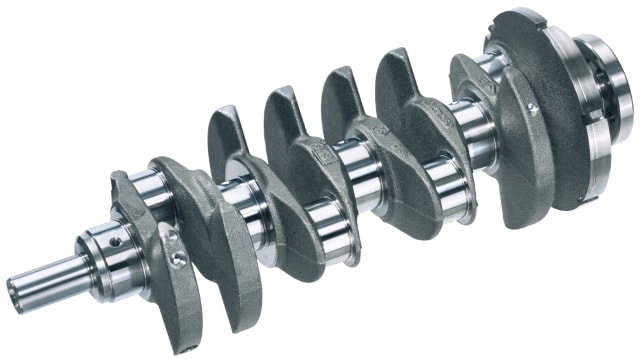

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания. Ломается он не часто. Но если вы собрались в дальнюю поездку желательно иметь запасной.

Датчик положения коленчатого вала ВАЗ 2114

Датчик коленвала (ДПКВ) ВАЗ 2114 признаки неисправности

Датчик положения коленчатого вала играет важную роль в стабильности работы двигателя. Пожалуй, это единственный датчик в электрической схеме управления двигателем, из-за неисправности которого мотор может не заводиться.

Виды датчиков коленчатого вала

По своим конструктивным особенностям датчики положения коленчатого вала бывают магнитными, построенными на эффекте Холла или оптическими.

Датчик магнитного (магниторезистивного) типа работает под воздействием магнитного поля, возникающего от проходящего в непосредственной близости постоянного магнита. В датчике Холла сила тока меняется от величины магнитного потока – по принципу работы такая модель напоминает распределитель зажигания. В оптическом датчике встроен зубчатый диск.

Зубчатое колесо

Зубчатое колесо всегда присутствует там, где есть датчик положения коленчатого вала (ДПКВ). При прохождении зубьев рядом с датчиком происходит изменение направления магнитного потока, а датчик измененный сигнал передает на блок управления двигателем. Полученные от ДПКВ данные блок синхронизирует с форсунками, подавая искру на цилиндр в тот момент, когда поршень находится в верхней мертвой точке и идет цикл сжатия.

Зубья расположены по окружности колеса через каждые 6 градусов. Если окружность 360 градусов разделить на 6, то зубьев должно быть 60. Но в этой окружности есть пропуск на 2 зуба, поэтому их всего 58. Так сделано для того, чтобы датчик смог определить через коленчатый вал, когда будет верхняя мертвая точка у поршня первого цилиндра.

Конструктивно зубья могут быть выполнены на шкиве коленвала, на самом коленчатом валу, на маховике и даже на корзине сцепления. Соответственно, и ДПКВ находится рядом с зубчатым колесом. Расстояние между датчиком и краем зуба должно быть ориентировочно около одного миллиметра. Такой зазор необходим для создания магнитного поля.

Советы и рекомендации

В процессе выполнения диагностических и ремонтных работ неопытным мастером могут быть допущены серьезные ошибки, которые негативно отразятся, как на работоспособности самой детали, так и на других устройствах и агрегатах машины. Чтобы обезопасить себя от подобных неприятностей, рекомендуется придерживаться следующих рекомендаций:

• При выполнении ремонтных работ следует отказаться от курения. При удалении датчика возможно появление определенного количества смазочной жидкости, которая является легко воспламеняющейся субстанцией.
• При измерении сопротивления мультиметр должен быть переведен в соответствующий режим работы. Некоторые режимы, с помощью которых можно определить этот параметр электрической цепи также не подходят. Например, при выставлении тумблера в диапазон измерения сопротивлений до 200 Ом, номинальное значение ДПКВ (500–700 Ом) окажется за его пределами, что приведет к ложноположительным результатам определения неисправности этой детали.
• Если ДПКВ вышел из строя по причине сильного загрязнения, то новая деталь также может прослужить очень недолго. Чтобы существенно увеличить ресурс работы ДПКВ, рекомендуется устранить протечки масла, которые способны в течение незначительного промежутка времени покрыть все детали. Такая пленка, как магнит притягивает к себе пыль и грязь.
• Приобретать новую деталь следует только в заслуживающих доверие торговых организациях. Выход ДПКВ по причине заводского брака является довольно частой причиной, если датчик приобретается на специализированных рынках. Косвенным признаком некачественной запчасти является ее стоимость. Обычно, контрафактные запчасти продаются в 2–3 раза дешевле, в сравнении с оригинальными изделиями.
• При замене датчика следует качественно подсоединить к нему провода. Если этого не сделать, то разъем может отделиться от контактов при движении по ухабистой дороге, что приведет к прекращению поступления импульсов от ДПКВ на ЭБУ автомобиля.

Как проверить датчик коленвала ВАЗ 2112, подробно изложено в этой статье. Если устранять поломку строго по инструкции, то с этой работой может справиться даже неопытный человек. При возникновении сомнений в собственных силах, не следует рисковать «здоровьем» автомобиля. Работа по замене ДПКВ осуществляется многими специализированными станциями технического обслуживания, стоит относительно недорого и не требует значительных временных затрат.

Признаки неисправности ДПКВ ВАЗ-2114

Как правило, ДПКВ на автомобилях ВАЗ надежен и нечасто выходит из строя. Очень часто причина неисправности кроется не в самой детали, а в оборванных проводах или в попадании грязи и масла между датчиком и зубчатым диском. ДПКВ жжет пострадать от удара в результате наезда на препятствие или при аварии.

Вероятность неисправного состояния датчика ПКВ можно определить по следующим признакам:

• — «плавают» холостые обороты двигателя;
• — не хватает мощности у мотора;
• — возникают детонационные стуки в цилиндрах;
• — двигатель сам набирает и сбрасывает обороты;
• — двигатель совсем не запускается;
• — в салоне загорается сигнальная лампа «Check Ingine».

Невозможно завести двигатель при полностью неисправном датчике. По всем остальным признакам можно только предположить, что неисправен ДКПВ, точнее можно определить на компьютерной диагностике. Нужно смотреть коды ошибок. Например, код 0335 означает неправильный сигнал датчика коленчатого вала, а код 0336 — ошибка сигнала ДПКВ.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

• Индуктивный . Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
• Датчик холла расположенный внутри датчика коленчатого вала . Когда металлическое изделие присоединяется к нему, его состояние меняется.
• Частотные . В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

• Нестабильный режим на холостом ходу.
• Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
• Потеря мощности.
• Провалы при разгоне.
• Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

• Деформация или разрушение корпуса.
• Короткое замыкание, которое привело к повреждению обмотки.
• Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

1. При помощи мультиметра . При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
2. Второй способ, также предусматривает использование мультиметра . На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
3. При помощи осциллографа . Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

Осциллограмма проверки датчика коленвала

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Принцип работы и местоположение

Надо отметить, что неисправности (контролера здесь и далее в тексте) встречаются редко, однако, отправляясь в длительное путешествие, лучше иметь запасной исправный датчик, в случае если ДПКВ выходит из строя, тогда дальнейшее движение на автомобиле чаще всего оказывается невозможным. Перейдем к принципу работы:

• Зубчатый шкив привода электрогенератора изготовлен в виде диска, имеющего по окружности 58 зубьев расположенные через каждые 6 градусов
• Для того, чтобы сгенерировать импульс синхронизации оборотов для инжектора на шкиве специально отсутствуют два зуба

• На автомобиле устанавливается либо цельнометаллический шкив, либо шкив с демпфером (резиновой вставкой)
• Цельнометаллические шкивы в процессе работы двигателя износу практически не подвержены
• Вам необходимо только следить за отсутствием грязи и посторонних частиц между зубьями
• Если шкив имеет демпфер, тогда надо следить за состоянием демпфера, повреждение демпфера однозначно приведет к проблемам с работой двигателя
• При выполнении ремонтных работ необходимо быть осторожным, чтобы не подвергнуть шкив деформации, деформация может привести к перебоям в работе мотора
• Визуально проконтролировать состояние приводного , можно заглянув через арку переднего правого колеса
• В нашем случае на двигателе имеется цельнометаллический шкив
• При появлении неисправностей контролера положения коленвала, либо приводного шкива электрогенератора, а так же привода ГРМ компьютер может зафиксировать ошибку, которая отразится зажженной лампочкой «CHECK ENGINE» (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)
• И внести в буфер ошибок соответствующий код «35» либо «19»

Следующие симптомы характеризуют появление неисправностей этих элементов:

• Неустойчивые обороты мотора на холостых оборотах
• Происходит самопроизвольное снижение либо повышение оборотов двигателя
• Полная остановка работы мотора, и полная невозможность запуска мотора
• Ощутимое снижение мощности мотора
• Появление детонации при стандартных динамических нагрузках, а так же пропуски искрообразования (троит мотор)

Остался вопрос на ваз 2112 где находится датчик коленвала, отвечаем — он располагается на крышке .

Маркировка и взаимозаменяемость деталей

Инжекторные двигатели 2111 АвтоВАЗ устанавливает, начиная с 1994 года, на широкий ряд своих моделей с литерой i в маркировке:

• 2108 и 21083;
• семейство 2109 (включая 21093 и 21099);
• 2114 и 2115;
• 2110–2112.

На всех таких машинах конструкция датчика коленвала аналогична ВАЗ-2109, поэтому ошибиться при его покупке затруднительно.

Деталь имеет номер по заводскому каталогу 2112–3847010–04. При маркировке на внешнюю поверхность наносят обычно не этот номер, а артикул изделия. Он может различаться в зависимости от производителя, но наиболее распространены детали, выпущенные костромским заводом «Пегас» с маркировкой 30.3847 (191–3837).
