Самостоятельно выполняем замену датчика коленвала и распредвала на приоре

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

• загоревшаяся на панели приборов надпись Check;
• неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
• ухудшение динамики и снижение мощности;
• увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340.

Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения.

Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора.

Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место.

Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.

Передаточное число главной передачи зил 130Замена датчика фаз на ВАЗ 2114Каждый современный автомобиль оснащается множеством датчиков для существенной экономии топлива, при максимальном увеличении мощности. Один из таких приборов – датчик фаз (ДФ), имеется на двигателе автомобиля ВАЗ 2114, массово начал использоваться в производстве с 2007 года.

Датчик фаз на ВАЗ 2114

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Датчики распредвала и коленвала на Lada Kalina (8 клапанов): описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

Датчик распредвала Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Корректор положения коленвала отдельно Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

avtozam.com

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

• чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
• цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
• основание устройства с фланцем, а также отверстием для фиксации;
• выход для подключения к бортовой сети машины;
• связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

• снизилась динамика при движении транспортного средства;
• на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
• в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
• стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
• силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала

Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.

Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

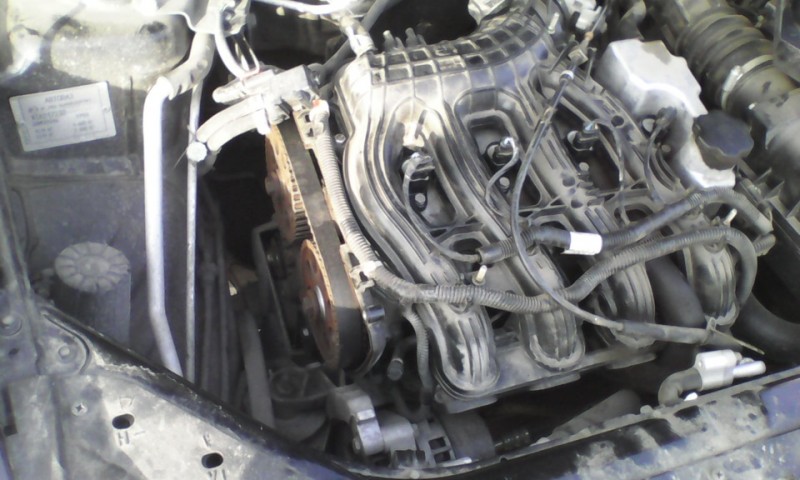

Определение положения датчика фаз

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

Осмотр снятого датчика

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

Выставление первого целиндра в верхнюю мертвую точку

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

Направление датчика коленвала

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

Определение состояния шторки

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.

Диагностика ДПКВ и ДПРВ

При перебоях в работе ДВС причин может быть множество. Однако, несмотря на несколько неудобное расположение, диагностика датчика коленвала является наименее трудоемким процессом. Затем по результатам поломку можно искать дальше или произвести замену датчика коленвала, если проверка выявила его неисправность. Принцип диагностики – от простого к сложному, то есть, визуальный осмотр, затем проверка омметром, далее осциллографом или на компьютере.

Визуальный осмотр

Поскольку установка датчика производится с регулировкой зазора, вначале необходимо проверить это расстояние штангельциркулем. Дальнейшими шагами, как проверить датчик коленвала визуально, являются:

• выявление посторонних предметов между ним и маховиком;
• нахождение грязи в месте отсутствующих зубьев диска синхронизации;
• выработка или поломка зубьев (очень редко).

Осмотр ДПКВ

В принципе, на этом этапе никаких сложностей у владельца машины не возникает. Дальнейшую проверку нужно производить приборами, лучше мультиметром (тестером), который можно переключить в режим омметра, вольтметра и амперметра.

Омметром

На этом этапе проверка датчик положения коленвала не требует специальных знаний и опыта:

1. мультиметр устанавливается в положение омметра (2000 Ом);
2. замеряется сопротивление тестером на катушке датчика;
3. его величина колеблется в интервале 500 – 800 Ом;
4. любое другое значение автоматически указывает на то, что необходим ремонт ДПКВ.

Проверка омметром

Глубокая проверка

Перед тем, как заменить датчик коленвала, рекомендуется комплексная проверка. Основными условиями для ее проведения являются:

• комнатная температура (20 градусов);
• наличие трансформатора, омета, вольтметра, измерителя индуктивности и мегомметра.

Последовательность проверки выглядит следующим образом:

1. на обмотку трансформатором подается 500 В;
2. сопротивление изоляции должно быть в пределах 20 Мом;
3. индуктивность катушки составляет 200 – 400 мГн.

Глубокая проверка ДПКВ

Если указанные параметры находятся в пределах нормы, а на панели горит ошибка Check, значит причина неисправности кроется в других узлах ДВС. От датчика сигнал передается без искажений. В случае отклонения любой характеристики от номинала необходима замена датчика положения коленвала.

Осциллографом на СТО

Кроме неподъемной для рядового автолюбителя цены, осциллограф требует высокой квалификации пользователя. Поэтому, если стоит вопрос профессиональной диагностики ДПКВ, лучше съездить в специализированный автосервис.

Проверка проводится по месту, провод не отключается от ЭБУ:

1. на приборе выставляется режим InductiveCrankshaft;
2. зажим осциллографа зацепляется на массу;
3. один разъем подсоединяется к USBAutoscopeII, второй на А-клемму датчика;
4. двигатель прокручивается стартером или запускается по мере возможности.

Проверка осциллографом

Любое отклонение амплитуды волн на экране осциллографа укажет на то, что провод передает искаженный сигнал с датчика.

Датчики положения коленвала ВАЗ Приора в Москве

Датчик фазы коленвала ВАЗ 2108-10 (37.3847)

Старт Вольт Датчик положения коленвала LADA Largus (8кл.

Fortluft Датчик положения коленвала Nissan sfg091

Датчик положения коленчатого вала Пекар ВАЗ 1117-1119.

Датчик положения коленвала Chevrolet Lanos (T100) (97-0.

Колодка Соединительная Датчика Положения Коленвала 2108.

Датчик положения коленвала audi, vw bora/golf 1.6 99 Do.

Датчик положения коленвала ваз 2110 стартвольт арт. VSC.

Датчик положения распредвала mazda 3 03- MAL70118230

Датчик коленвала ВАЗ-2112 (АвтоВАЗ)

Fortluft Датчик положения коленвала BMW / Land Rover /.

Датчик положения распредвала 2,0 eclipse 94-99 MBL30010.

Fortluft Датчик положения коленвала Hyundai / Kia sfg07.

Датчик пол. коленвала для а/м ВАЗ 2110, VS-CS 0112 стар.

Ромб 3513847 датчик положения коленвала ваз инж.

Датчик детонации для а/м ВАЗ 2110, 2115, ГАЗ 406 (VS-KS.

Датчик положения коленчатого вала 2107, 2110,Калина кол.

Датчик коленвала ВАЗ-2112 (СтартВольт)

Датчик Холла для а/м ВАЗ 2108-21099, Ока (VS-HS 0108) с.

Датчик фазы коленвала ВАЗ 2108-10, 1118, 2170, 2190 402.

Датчик коленвала ВАЗ 2108-15, 1118, 2170 LADA 21120-384.

Датчик положения коленвала (синхронизации) ВАЗ 2110 впр.

Датчик положения коленвала (синхронизации) ВАЗ 2110-12.

Датчик положения распредвала (фазы) ВАЗ дв.16-кл.впрыск.

Датчик положения коленвала Era 550486 Lada: 21123847010.

Датчик фазы коленвала ВАЗ 2108-10, 37.3847 GANZ GRP1200.

Fortluft Датчик положения коленвала Opel / Suzuki sfg07.

Датчик ХХ на ВАЗ 2112-1148300-04 кзта

Датчик положения коленчатого вала 2108i-2112i (191.3847.

Cfmoto Датчик положения коленвала Х8 (до 14 г)

Датчик Холла для а/м ВАЗ 2101-2107 (VS-HS 0101) стартво.

Датчик положения коленвала 2,4 ECLIPSE 00-05GALANT 99-.

Датчик фазы коленвала ВАЗ 2108-10, 37.3847

Колодка Соединительная Датчика Положения Коленвала 2108.

Датчик скорости ВАЗ 2170 Приора, Гранта 2170-3843010-04.

Fortluft Датчик положения коленвала Hyundai / Kia sfg08.

Датчик положения распредвала civic 00-06 HDL78403006

Fortluft Датчик положения коленвала Chery / Citroen / F.

Датчик положения распределительного вала (распредвала).

Датчик положения коленчатого вала 2112 коленвала Омега

Ромб датчик положения коленвала ваз инж.

Датчик положения коленвала AMD AMD.SEN222

Датчик положения коленвала Chery Tiggo Great Wall Hover.

Датчик положения коленвала RENAULT: 1.2-1.6i, 1.5dCi

Датчик положения коленвала EMGRAND X 7 (1086000796)

Fortluft Датчик положения коленвала Ford / Mazda sfg077

Датчик положения коленвала 2110 StartVolt

Датчик Фазы Распредвала 2110 И Мод, 2170 Priora 16Кл 21.

Дпкв датчик положения коленчатого вала (коленвала) Hyun.

Датчик кисл. для а/м ВАЗ 2108-21099, 21214 до кат. сист.

Датчик скорости ВАЗ 2170 Приора, Гранта 2170-3843010-02.

Датчик Фазы Распредвала 2110 И Мод, 2170 Priora Группа.

Датчик фазы для а/м ВАЗ 2110-2112 (16 кл.) (VS-CM 0112).

Датчик коленвала ВАЗ-2112 (АП, Калуга) 191.3847 в уп.

Fortluft Датчик положения коленвала Hyundai / Kia sfg08.

Датчик положения распредвала (фазы) ВАЗ дв.16-кл.впрыск.

Датчик положения коленвала ГАЗ 405, 406, 409 StartVolt

Датчик положения коленвала (синхронизации) ВАЗ впрыск;.

Fortluft Датчик положения коленвала Hyundai / Kia sfg08.

Датчик положения коленвала 2.4 galant 99-03 usaeclipse.

Датчик коленвала ВАЗ 2108-10 351.3847 ( Астро 27.3847.

Датчик положения коленвала (синхронизации) ВАЗ 2110-12.

Датчик положения коленвала ВАЗ 2112 счетмаш

Датчик положения коленвала (синхронизации) ВАЗ 2110-12.

Старт Вольт Датчик положения коленвала LADA Largus (16к.

Датчик положения коленвала RENAULT LADA 1.6 16V

Датчик фазы распредвала ВАЗ 2110-2112 16-кл, 21.3847

Датчик ХХ на ВАЗ 2112-1148300-02 кзта

Датчик Положения Коленвала 2108-10 Группа Омега 37.3847

Дпкв датчик положения коленчатого вала (коленвала) Hyun.

Датчик фазы для а/м ВАЗ 2110-2112 (16 кл.) (VS-CM 0112).

Датчик Положения Коленвала Francecar Fcr210396

Датчик коленвала ВАЗ-2112 (Астро) 27.3847

Датчик температуры ВАЗ 1117-1119 Калина, 2123, 2170 При.

Разъем датчика положения коленчатого вала 2108i-2112i

Датчик положения коленвала vw passat/golf 1.6i 93-95 Do.

Проверка датчика положения распредвала мультиметром

Однако подтверждение правильной или плохой работы датчика положения распределительного вала может потребовать объемных тестов. Например, неисправный сигнал CMP может быть трудно проверить без специального оборудования. Тем не менее, вы можете сделать несколько простых проверок в своем гараже, используя инструмент цифровой мультиметр (DMM).

• Сначала проверьте состояние электрического разъема CMP и проводов. Отсоедините разъем и проверьте на наличие ржавчины или загрязнений, например, масла, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: оборванных проводов, ослабленных проводов и признаков ожогов, вызванных близкими горячими поверхностями. Кроме того, убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания, которые могут мешать сигналу датчика.
• После этих проверок используйте цифровой мультиметр, который может проверять напряжение переменного или постоянного тока, в зависимости от вашего конкретного типа датчика положения распределительного вала. Вам также понадобятся правильные эталонные электрические параметры для вашего конкретного типа CMP. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.
• С некоторыми датчиками вы можете провести обратную проверку проводов через электрический разъем датчика.
• Если это невозможно, посмотрите, можете ли вы отсоединить разъем CMP и прикрепить жилу медного провода к каждой клемме разъема. Затем вставьте разъем обратно так, чтобы две жилы торчали через корпус разъема.
• Другое решение для тестирования – это прокалывать каждый провод с помощью булавки, стараясь не закорачивать провода во время ваших испытаний. Если вы используете этот последний метод, используйте изоленту, чтобы закрыть отверстия для штифтов на изоляции проводов после того, как вы закончите испытания, чтобы предотвратить коррозию от проникновения влаги в провода.

Тестирование двухпроводного датчика положения распределительного вала:

• Если у вас двухпроводной магнитный датчик CMP, установите мультиметр на «AC Volts».
• Попросите помощника включить ключ зажигания, не запуская двигатель.
• Проверьте наличие энергии, протекающей через цепь. Прикоснитесь к заземлению одного из ваших датчиков (любой металлической части двигателя), а другой – к каждому из проводов датчика. Если ни один из проводов не имеет тока, в цепи датчика произошел сбой.
• Пусть ваш помощник провернет или запустит двигатель.
• Прикоснитесь к одному из проводов CMP, а другой к другому проводу. Проверьте дисплей своего измерителя и сравните показания с техническими характеристиками вашего руководства. В большинстве случаев вы увидите колеблющийся сигнал от 0,3 вольт до 1 вольт.
• Если нет сигнала, у вас плохой CMP.

Тестирование трехпроводного датчика:

• После того, как вы определили провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля, проверьте цепь, установив мультиметр на «Вольт постоянного тока».
• Попросите помощника включить ключ зажигания, но не запускайте двигатель.
• Прикоснитесь к черному проводу к земле (металлический кронштейн, болт или металлическая поверхность на самом двигателе), а другим проводом (обычно красным) – к силовому проводу. Сравните ваше чтение со спецификацией в вашем руководстве.
• Пусть ваш помощник провернет или запустит двигатель.
• Коснитесь сигнального провода красным щупом от вашего измерителя и заземляющего провода черным щупом. Сравните ваши данные со спецификацией в руководстве по ремонту вашего автомобиля. Если сигнал напряжения ниже спецификации или сигнал не поступает от датчика, скорее всего, он неисправен.
• Снимите его и осмотрите его на наличие признаков физического повреждения или загрязнения.

Посмотрите видео ниже, чтобы увидеть, как вы можете выполнить эти тесты, используя индикатор и мультиметр. Это также даст вам представление о характере тестов. Если вы не можете найти что-то не так с датчиком или его цепью, возможно, у вас произошел прерывистый сбой или сбой в связанном компоненте. Например, у вас может быть ослабленный или чрезмерно растянутый ремень ГРМ или натяжитель ремня ГРМ. Изношенный ремень может препятствовать синхронизации распределительного вала и коленчатого вала, в результате чего датчик CMP посылает неправильный сигнал.
