Проверка работоспособности и замена датчиков давления масла автомобилей уаз своими руками

Конструкция датчика давления масла

С точки зрения конструктивной особенности датчика мотора УАЗ Патриот можно смело утверждать, что элемент является достаточно простым устройством. Изделие выполнено в виде металлического корпуса, во внутренней части которого производитель поместил поплавок. Он перемещается по трубке. У поплавка присутствует магнит, а трубка оборудована особым электрическим контактом, который управляется этим самым магнитом.

Когда в контуре наблюдается понижение давления, тогда магнит выполняет замыкание контакта, в результате чего возникшее напряжение передается к приборной панели. Как мы знаем, на ней присутствует специальный индикатор. Именно он является приемником указанного сигнала, о котором водитель узнает благодаря подсвечиванию символа.

Параллельно индикатору происходит загорание иконки «Check Engine», что зачастую пугает робкого водителя. Надпись рекомендует прекратить движение до выяснения причин.

На УАЗ Патриот, оснащенных системой «Евро 3», присутствуют два датчика, одним из которых фигурирует рассматриваемый нами компонент. На второй датчик возложена миссия передачи сигнального импульса в бортовой контроллер. Элемент имеет вид бочонка, в который интегрирован резистор, способный изменять величину сопротивления. Датчик адресует информацию бортовому компьютеру о величине давления в смазочной системе мотора. Итак, итожим, что первый датчик выполняет функцию аварийного сигнализатора, а второй наделен миссией передачи информации. Далее разберемся, где находится он.

При нормальной эксплуатации двигателя мало кто из владельцев обращает пристальное внимание на датчик. Когда элемент начинает тревожно сигнализировать о неполадках в моторе, то обладатели «Патриотов» судорожно суетятся в поисках причин и методов их искоренения

Указатель давления масла 15.3810 и датчик масла ММ358, проверка

Указатель давления масла 15.3810 электромагнитный, логометрического типа. Предназначен для контроля давления в системе смазки двигателя УАЗ. Оснащен сигнализатором аварийного падения давления масла. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Показания на указатель поступают от датчика ММ358 установленного в системе смазки двигателя.

Указатель давления масла 15.3810, основные характеристики.

Указатель давления масла 15.3810 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель давления масла 15.3810 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ПАЗ, ЛУАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 15.3810 :

— Диапазон показаний, кгс/см2 : 0-6 — Цена деления, кгс/см2 : 1 — Тип измерительного механизма : магнитоэлектрический — Номинальное напряжение, В : 12 — Посадочный диаметр кожуха, мм : 60 — Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5 — Конструкция электрического соединения : штекер 6,35 мм — Масса, кг : 0,18

Описание контрольно-измерительного прибора

Каждый автомобиль оснащается датчиком давления масла. Однако, далеко не каждый автолюбитель знает, что это за устройство и в каких целях оно используется. Перед тем, как мы расскажем о замене и неисправностях, предлагаем ознакомиться с основной информацией касательно предназначения, принципа работы, а также расположения контроллера.

Предназначение и принцип работы

Стрелочный указатель давления жидкости в моторе

Предназначение данного контроллера заключается в предупреждении водителя о том, что давление в системе смазки снизилось, а это, в свою очередь, может привести к серьезным последствиям. Датчик аварийного давления масла в автомобиле УАЗ Патриот 2 выполнен металлическом корпусе, внутри которого расположен специальный поплавок, который перемещается по специальным патрубкам. Данный поплавок также оборудуется магнитом, а в патрубке расположен электрический выход, который им контролируется. При снижении уровня давления в системе магнит осуществляет замыкание контакта, при этом замыкая контакт, таким образом, подавая напряжение на контрольный щиток.

Из-за замыкания контактов на щитке загорается соответствующая лампочка, а также индикатор Check, свидетельствующий о необходимости проверки мотора. В моделях Патриот используется два контроллера, второй используется для передачи импульса на блок управления. Он выполнен в виде бочонка с резисторным элементом переменного сопротивления. Назначение этого устройства заключается в передаче данных на блок управления об уровне давления в силовом агрегате. То есть первый регулятор относится к аварийным устройствам, а второй — к информационным.

Местонахождение

Устройство расположено на верхней части блока цилиндров, с правой стороны. К регулятору подключен провод, использующийся для передачи импульса о срабатывании девайса.

Место расположения ДДМ

Характерные неисправности и способы их устранения

Если в автомобилях УАЗ Патриот 2 и других моделях выходит из строя, на приборной панели появится соответствующий индикатор.

Причины могут быть следующие:

1. Снизился уровень жидкости в двигателе. Проблема утечки расходного материала известна многим автолюбителям. Если появление индикатора на приборке связано именно с утечкой масла, то автовладелец должен в первую очередь выяснить причину, по которой это произошло, после чего долить жидкость в систему. Бывает такое, что масло давит через изношенные уплотнители, тогда осуществляется замена уплотнительных элементов.
2. Также причина может заключаться в сбое, произошедшем в работе электрической цепи. Если это так, то следует произвести диагностику проводки, поскольку есть вероятность, что случился обрыв или замыкание контактов. Также можно попытаться установить новый контроллер, после чего проверить, будет ли дальше гореть индикатор на приборке или нет.
3. Если устройство пищит, то нужно произвести диагностику масляного фильтрующего элемента на обратное давление. Такая неисправность случается достаточно редко, но иногда причина кроется именно в самом фильтре.
4. Вышел из строя датчик. Если контроллер отработал свой срок эксплуатации, это может привести к его выходу из строя. Вышедший из строя девайс не подлежит ремонту, его необходимо только менять.
5. Окисление контактов на выходах ДДМ. Такая проблема актуальна для многих автовладельцев, причем часто люди бездумно меняют рабочие датчики, не проверив их контакты. А потом, установив новый контроллер, удивляются, почему он не работает. Из-за окисления контактов устройство не может быть полноценно подключено к сети, соответственно, его работа также будет неполноценной. Контакты подлежат очистке или замене (автор видео — Саша Михалыч).

Двигатель УМЗ 421 — Технические характеристики

Данный силовой агрегат считается базовой конструкцией, устанавливаемый на машины УАЗ-Хантер, УАЗ-3303, 2206. Двигатель 421 УАЗ работает на бензине марки А 76, имеет рабочий объем, равный 2,89 литров, степень сжатия – 7,0. Тип топливоподачи – карбюраторный. Допустимый температурный диапазон работы мотора от – 50 до +50°С.

Отличительная особенность новых модификаций двигателей ЗМЗ – оригинальное устройство блока цилиндров из алюминиевого сплава, в котором залиты тонкостенные чугунные гильзы. В блоке новой конструкции размещены цилиндры с увеличенным диаметром (100 вместо привычных 92 мм), при этом расстояние между ними не изменилось. Ресурс обновленной поршневой группы существенно повышен на фоне снижения расхода смазочных материалов. Благодаря сохранению межцилиндрового расстояния, большое количество рабочих узлов и деталей взаимозаменяемы с двигателями предыдущих партий.

Технические характеристики двигателя УАЗ 421:

1. Количество цилиндров – 4 шт.
2. Тип расположения – рядное.
3. Рабочий объем цилиндров – 2,89 литров.
4. Количество оборотов коленвала – 4000 об/мин.
5. Мощность 84,4 – 98 л. с.
6. Вес двигателя – 170 кг.
7. Рекомендованное моторное масло по коэффициенту вязкости – 15W40, 5W40, 10W30, 10W40, 20W40.
8. По брендам – Роснефть, ЛукОил, Liqui Moly.
9. По химическому составу – полусинтетика – в летние месяцы, синтетика – в морозы.
10. Заявленный эксплуатационный ресурс двигателя УМЗ 421 – 250 000 км пробега.

Датчики давления масла системы смазки ЗМЗ-40905, 40911, диагностика

Контроль за давлением масла в системе смазки двигателей ЗМЗ-40905 и ЗМЗ-40911 осуществляется датчиком давления, показания которого выводятся на стрелочный указатель или индикатор расположенный на приборной панели.

Кроме того, система смазки снабжена датчиком аварийного давления масла и сигнализатором аварийного давления масла на приборной панели.

Датчик указателя давления масла 23.3829000.

Датчик 23.3829 представляет собой реостат, изменяющий свое сопротивление в зависимости от давления в системе смазки двигателя, относится к неремонтопригодным изделиям. Возможные неисправности датчика указателя давления масла двигателя, и их способы проверки указаны ниже.

При неработающем двигателе стрелка указателя находится в конце шкалы или показывает давление больше нуля.

Если при включенном зажигания и неработающем двигателе, при этом контрольная лампа аварийного давления масла должна гореть, стрелка указателя находится в конце шкалы или показывает давление больше 0 кгс/см2, то возможно датчик вышел из строя или произошло замыкание на массу в цепи от него до указателя. Для установления причины следует отсоединить провод от датчика. Если неисправен датчик и нет замыкания на массу, стрелка должна вернуться в начало шкалы.

При работающем двигателе стрелка указателя находится в начале шкалы.

Если стрелка указателя после запуска и при работе двигателя постоянно находится в начале шкалы, при этом контрольная лампа аварийного давления масла не горит, то возможно датчик вышел из строя или произошел обрыв в цепи от него до указателя. Для проверки следует отсоединить провод от датчика и замкнуть его на массу. Если неисправен датчик, стрелка должна переместится в правый конец шкалы.

Для жидкокристаллического индикатора приборной панели Уаз Патриот с двигателем ЗМЗ-40905.

Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Сопротивление исправно работающего датчика 23.3829000 должно соответствовать следующим значениям :

1. При давлении масла 0 кгс/см2 сопротивление датчика : исправного — 290-330 Ом, предельно изношенного — 270-350 Ом. 2. При давлении масла 1.5 кгс/см2 сопротивление датчика : исправного — 171-200 Ом, предельно изношенного — 156-215 Ом. 3. При давлении масла 4.5 кгс/см2 сопротивление датчика : исправного — 51-79 Ом, предельно изношенного — 37-93 Ом.

При выходе сопротивления датчика за предельные значения он подлежит замене. Следует учитывать, что на правильность показаний указателя давления масла также оказывает влияние повышенное сопротивление контактов вследствие их окисления, в этом случае показания указателя уменьшаются.

Датчик аварийного давления масла 6002.3829.

Датчик контактного типа, относится к неремонтопригодным изделиям. При снижении давления масла в системе смазки до величины срабатывания датчика, внутри него происходит замыкание контактов и подача напряжения на контрольную лампу сигнализатора аварийного давления масла панели приборов.

Если лампа аварийного давления масла не горит при включении зажигания.

Лампа аварийного давления масла должна загораться каждый раз при включении зажигания и неработающем двигателе. Если лампа не загорается, при этом указатель давления должен показывать 0 кгс/см2, то возможно вышел из строя датчик или произошел обрыв в цепи от него до сигнализатора. Для проверки надо отсоединить провод от датчика и замкнуть его на массу. Если цепь исправна и неисправен датчик, контрольная лампа на панели приборов должна загореться.

Если лампа аварийного давления масла горит постоянно при работающем двигателе.

Постоянное горение лампы сигнализатора при работе двигателя, стрелка указателя давления или контрольный манометр показывают при этом давление масла выше 1 кгс/см2, может быть следствием неисправности датчика и замыкания на массу в цепи от него до лампы сигнализатора. В данном случае следует отсоединить провод от датчика. Если нет замыкания на массу и сам датчик неисправен, то контрольная лампа на панели приборов должна погаснуть.

Правильно работающий исправный датчик должен срабатывать при понижении давления в системе смазки до 0.4-0.8 кгс/см2. При снижении давления срабатывания ниже 0,32 кгс/см2 или повышении выше 0,96 кгс/см2 датчик подлежит замене.

auto.kombat.com.ua

Инструкция по замене указателя

Если диагностика показала, что устройство подлежит замене, у вас есть два варианта — либо поменять его с помощью специалистов, либо сделать это самостоятельно. Второй вариант более предпочтительный, поскольку в целом в замене датчика нет ничего сложного, выполнить эту процедуру можно своими руками буквально за пять минут. Для замены девайса вам потребуется стандартный слесарный набор, включающий в себя комплект гаечных ключей (вам потребуются ключи на 17 и 22), а также отвертку.

Итак, для этого, чтобы произвести замену, выполните следующие действия:

1. Для начала откройте капот и найдите сам контроллер. Выше мы уже сказали, где он находится.
2. Когда устройство будет найдено, вам нужно будет ослабить болты, которые фиксируют разъем провода на самом девайсе. Сделав это, кабель можно отвести в сторону, чтобы он не мешал.
3. Затем из посадочного места выкручивается сам контроллер.
4. Когда устройство будет демонтировано, нужно произвести установку нового датчика давления, при этом соблюдая аналогичный порядок действий, только в обратной последовательности.

На этом процедуру замены можно считать завершенной. Как видите, она осуществляется всего в несколько этапов и в ней нет ничего трудного. Пожалуй, самый ответственный момент в этом процессе — это точно определить, когда устройство сломалось и нуждается в замене.

УАЗ 2206 «Помощник» › Бортжурнал › Про давление масла.

Наскучило на светофорах мне мигающую лампочку давления масла наблюдать, надо что-то делать, а то скоро откатаюсь. Давление должно быть, и оно у меня было, правда на холодную, пока масло не прогреется, а прогревалось оно минут через двадцать поездки, потом начинается цветомузыка. Замена масла и коренных и шатунных подшипников существенно ситуацию не изменило, а поскольку лампа давления мигала только на горячую, логично было вернуть двигателю масляный радиатор.С покупки УАЗа масляный радиатор у меня отсутствовал, точнее когда-то он был, и выводы под него были но самого радиатора не было, а выход и вход его были заглушены.Для начала я решил восстановить штатную систему, нужно было купить масляный радиатор. Где купить, конечно на известном сайте объявлений. Искал не очень долго, обошёлся он мне в 20 тыс, дороговато конечно, но зато в комплекте шёл шланг от радиатора к поддону двигателя, двигатель 409 с поддоном, два моста типа спайсер, и какой, никакой кузов на раме от УАЗа 31602. В общем решил брать радиатор…

Что там у нас по сценарию… А радиатор переставляем. Короче я его снял и прикрутил к своей буханке, шланг у меня был только один, зато целый, его я тоже прикрутил, он подошёл без проблем.

С верхним было немного сложнее, во первых его у меня не было, во вторых весь бюджет на масляный радиатор я уже растратил, так что пришлось собирать из того что было под рукой. Рецепт простой, берём какой-то шланг, что есть в наличии, с одной стороны где сам масляный радиатор он просто одевается и фиксируется хомутом, со стороны двигателя по идее должен быть штуцер с резьбой, на моём каком-то шланге его конечно не было, но зато в своих запасах удалось найти штуцер от пневматики с резьбой ¼ дюйма, и выходом «ёлочка» на 8 мм.

Далее всё стыкуем, фиксируем хомутами, заводим двигатель…………Фигня получилась, давление на холодную меньше единицы, производительности насоса явно не хватает. При таком раскладе всё фигово, на горячую на холостых вообще опа будет. Какие есть варианты, убрать всё нафиг, или увеличить производительность насоса. Насоса другого почти нет, с 409 двигателя сдёргивать неохота, так что решил уменьшить проток масла через радиатор.Берём проходной штуцер для шланга 8мм, нарезаем внутри резьбу, берём болт на 8, сверлим в нём отверстие, я выбрал диаметр 2мм, отрезаем резьбу от болта и вкручиваем в штуцер. В итоге получаем сокращение тока масла через масляный радиатор, но толк от радиатора остаться должен.

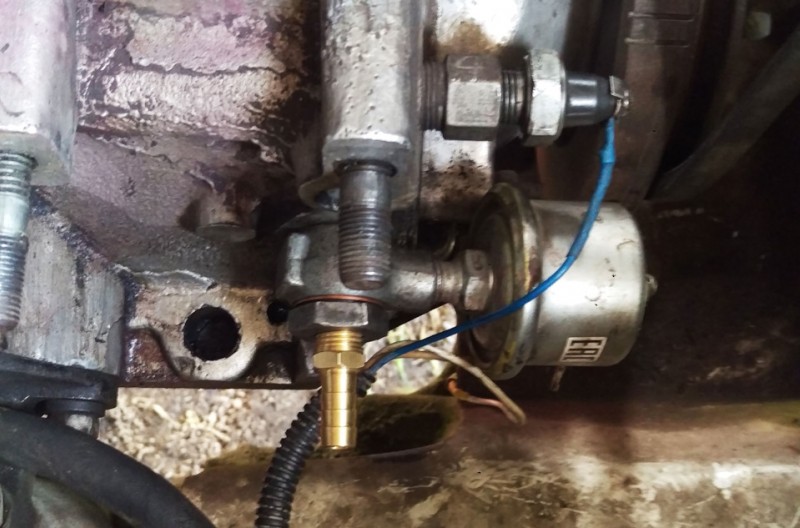

Врезаем наш штуцер в шланг, я выбрал верхний, кстати вроде как подача врезается в верхнее крепление радиатора, слив в нижний, таким образом масло само должно сливаться в поддон и например при замене можно не переживать про остатки масла в радиаторе.Заводим, ну и немножко радуемся, давление на холодную вернулось к значению 2, теперь нужно поездить и посмотреть на результат.………Покатался я несколько дней, накатал километров 500, в общем наверно работает, хотя особого толка нет, масло всё равно нагревается, и лампочка начинает мигать. По трассе примерно так же как было, может чуть лучше, при 60 км/ч давление примерно 2,5; при 100 около 3, быстрее не разгонялся. По городу, особенно по пробкам цветомузыка.В итоге решил убрать всю систему, так как толку заметного нет, а мест возможной утечки масла прибавилось.Как вариант решил поставить масляный фильтр большего объёма, по теории сопротивление на прокачку масла через большой фильтр должно уменьшиться, давление немного подрасти.

Источник

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.
